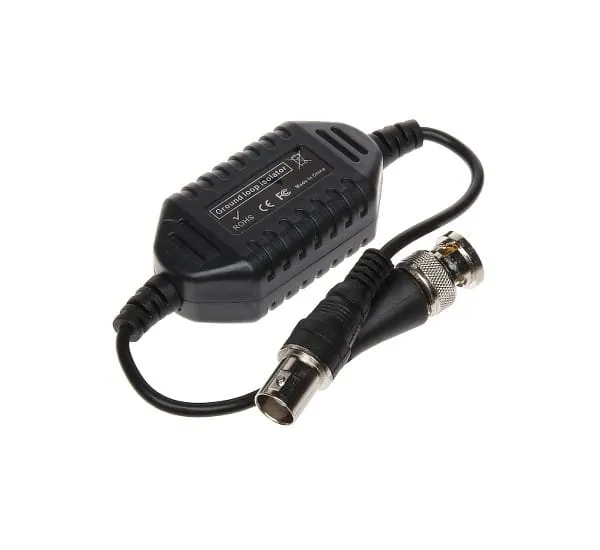

SEPARATOR GALWANICZNY WIDEO D-SEP2

SEPARATOR GALWANICZNY D-SEP2

Najważniejsze cechy

• Dodatkowe zabezpieczenie w instalacjach telewizji przemysłowej CCTV
• Chroni przed różnicą potencjałów pomiędzy urządzeniami
• Zabezpieczenie przed różnicą prądów płynących masą sygnałową
• Niska tłumienność

Przeznaczenie

D-SEP2 przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed różnicą potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Produkt zastępuje P-SEP1.

Opis

Separator galwaniczny D-SEP2 eliminuje problemy związane z pętlą mas. Pozwala wyeliminować zakłócenia (najczęściej przesuwające pasy na ekranie, „wykrzywiony i postrzępiony ” obraz) powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą innych urządzeń w systemu CCTV tj. DVR, monitor. Problemy takie występują najczęściej w systemach, w których występuje szczególnie duża różnica długości przewodów podłączonych kamer.

Separator dodatkowo zapewnia ochronę przed prądami płynącymi masą sygnałową oraz zabezpiecza urządzenia przed uszkodzeniami w wyniku wyładowań atmosferycznych.

Schemat połączeń

Zalecane jest zastosowanie separatorów zarówno od strony kamery jak i rejestratorów / monitorów.

W niektórych przypadkach wystarczy ustalenie na której linii występują zakłócenia i zamontowanie na jej końcu separatora.

Efekt zastosowania separatora

Specyfikacja techniczna

• Standard: CVBS - PAL / NTSC
• Rodzaj urządzenia: Pasywne
• Liczba wejść: 1 szt. Wtyk BNC
• Liczba wyjść: 1 szt. Wtyk BNC
• Impedancja wejściowa: 75 Ω
• Impedancja wyjściowa: 75 Ω
• Separacja galwaniczna między wejściami a wyjściami: 600 V szczytowe
• Tłumienie: max. 3 dB
• Tłumienie przelotowe: 0.5 dB
• Szerokość pasma: 10 MHz
• Zasilanie:
• Temperatura pracy: -20 °C ... +55 °C
• Waga: 0.072 kg
• Wymiary: 56 x 28 x 21 mm
• Gwarancja: 2 lata
