Separator wideo D-SEP/HD-4

Separator wideo D-SEP/HD-4

Delta

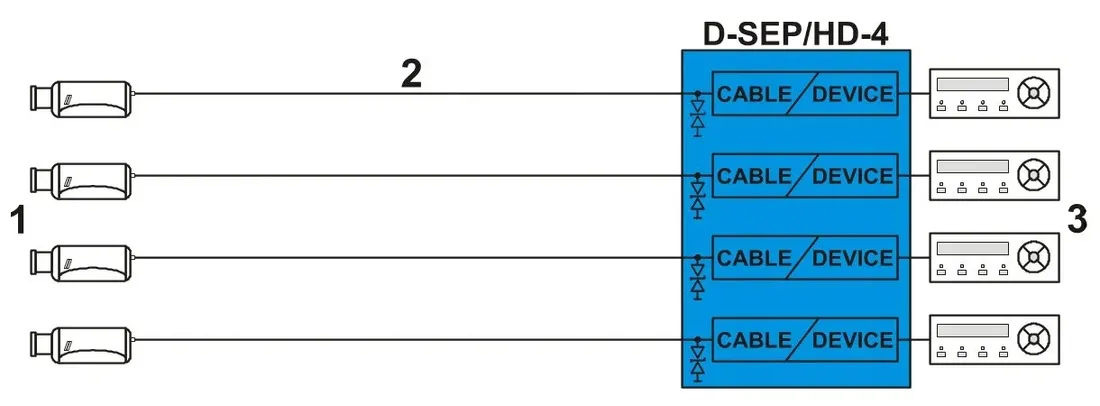

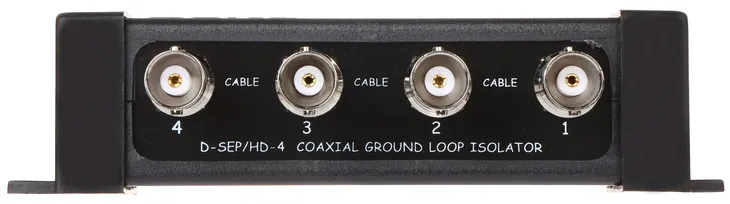

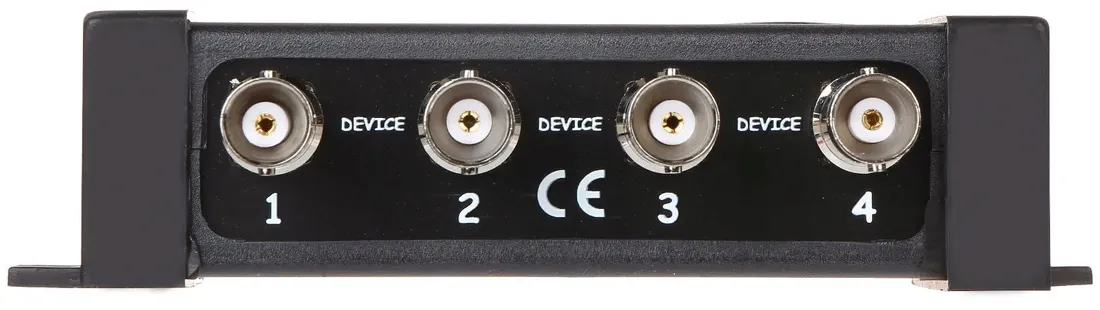

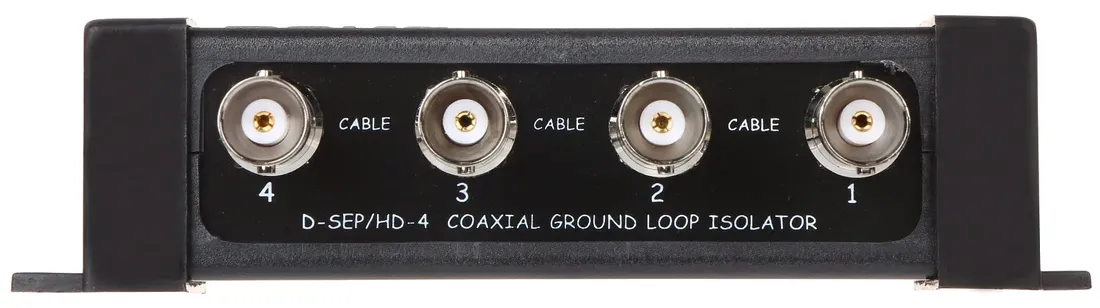

D-SEP/HD-4 izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL. D-SEP/HD-4 składa się z 4 niezależnych (odseparowanych galwanicznie) kanałów. Każde wejście zabezpieczone jest specjalistyczną diodą TVS. Uwaga!. Urządzenie D-SEP/HD-4 wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Device (gniazdo BNC) – rejestrator, monitor.

Standard:

• AHD - 8 Mpx, 4K UHD
• HD-CVI - 8 Mpx, 4K UHD
• HD-TVI - 8 Mpx 4K UHD
• CVBS - PAL / NTSC

Rodzaj urządzenia: Pasywne Liczba wejść: 4 szt. Gniazdo BNC Liczba wyjść: 4 szt. Gniazdo BNC Impedancja wejściowa: 75 Ω Impedancja wyjściowa: 75 Ω Separacja galwaniczna między wejściami a wyjściami: 50 V DC Separacja galwaniczna między poszczególnymi kanałami: > 2000 V Tłumienie:

• 4.43 MHz @ 0.37 dB
• 11 MHz @ 0.47 dB
• 21 MHz @ 0.62 dB
• 38 MHz @ 0.93 dB
• 42 MHz @ 0.93 dB
• 67.5 MHz @ 1.16 dB

Szerokość pasma: 200 MHz Zabezpieczenie wejść: ESD, IEC 61000-4-2, ±30kV contact, ±30kV air

EFT, IEC 61000-4-4, 40A (5/50ns)

Lightning, IEC 61000-4-5, 30A (tP=8/20μs)

Zasilanie: Nie Temperatura pracy: -20 °C ... 55 °C Waga: 0.12 kg Wymiary: 103  x 78  x 30 mm Producent / Marka: DELTA

• Gwarancja: 24 miesiące
