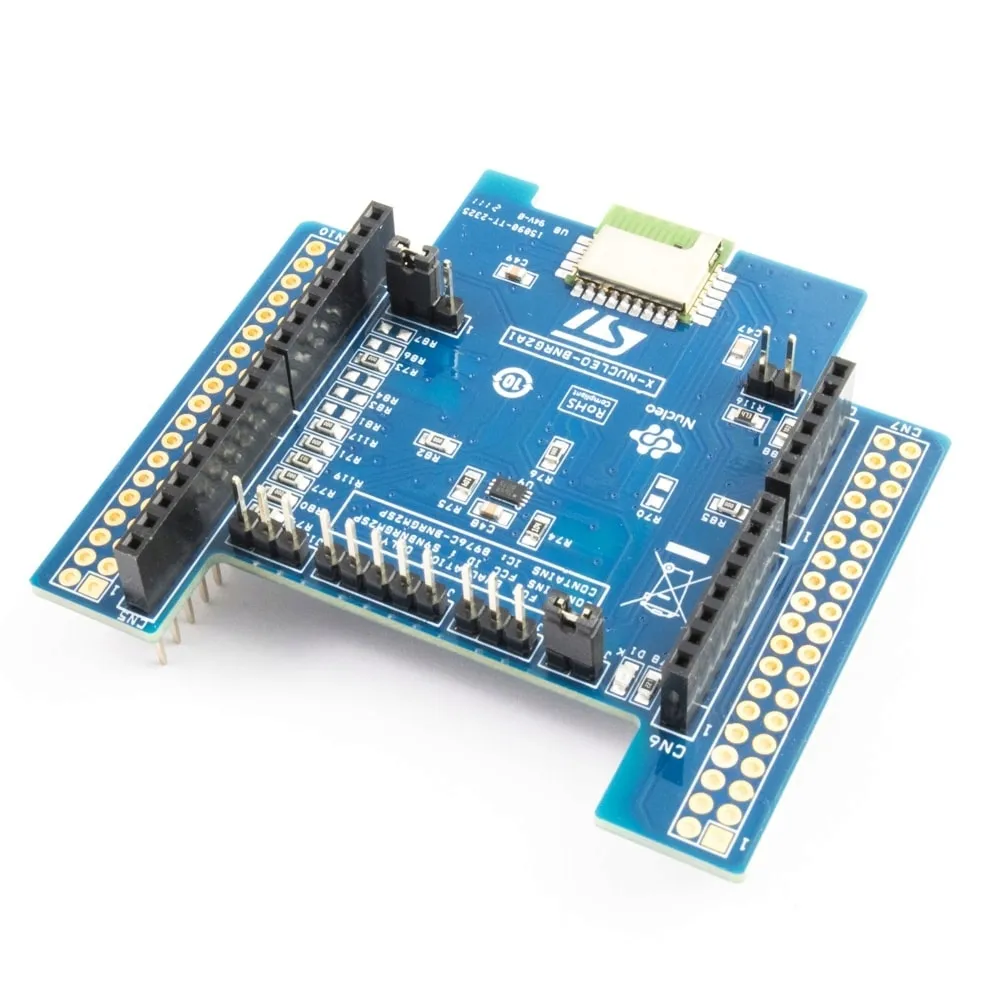

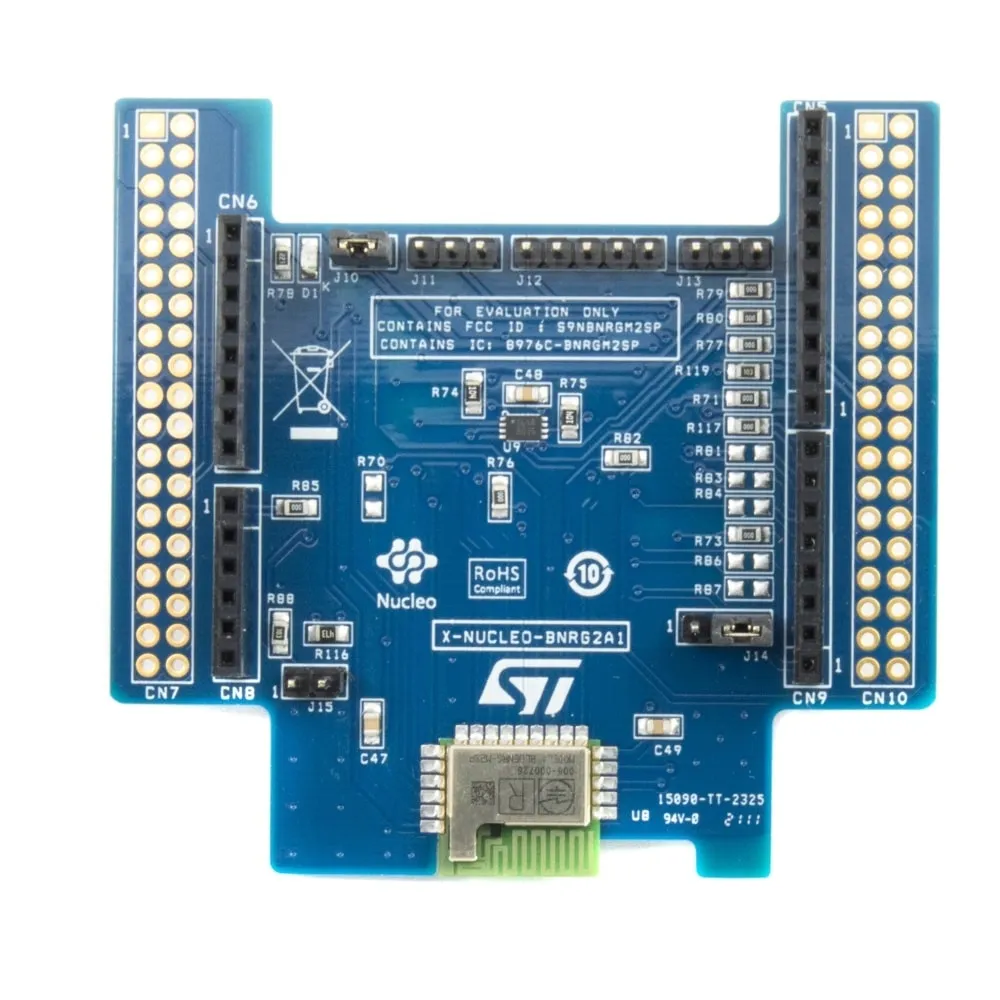

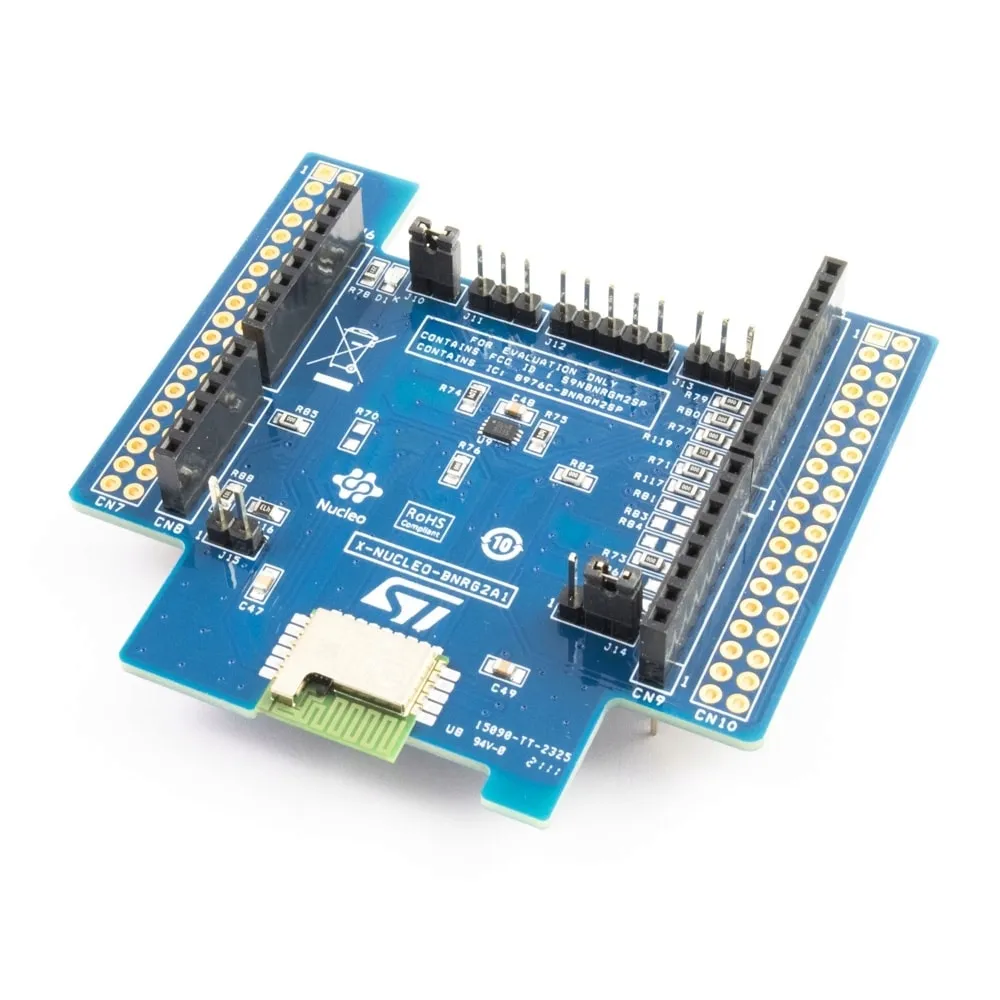

Shield Bluetooth Low Energy 5.0 do STM32 Nucleo X-NUCLEO-BNRG2A1

Shield dedykowany dla płytek rozwojowych STM32 Nucleo. Został wyposażony w certyfikowany moduł BlueNRG-M2SP, który jest zgodny z Bluetooth Low Energy 5.0. Moduł ten zawiera układ SoC BlueNRG-2 od firmy ST Microelectronics.

Płytka rozszerzeń X-NUCLEO-BNRG2A1 posiada złącze zgodne z Arduino Uno R3 dzięki czemu pasuje nie tylko do Nucleo, ale również innych płytek z tym złączem.

Układ BlueNRG-2 całkowicie zarządza stosem i protokołem Bluetooth Low Energy. Posiada własny rdzeń Cortex-M0, oraz pamięć Flash. Może być dostosowywany do konkretnej aplikacji poprzez dedykowane SDK (Software Development Kit).

Moduł BLE na shieldzie może pracować zarówno jako urządzenie Master jak i Slave. Wspiera szyfrowanie AES-128.

Sam moduł komunikuje się z płytką Nucleo poprzez interfejs SPI.

Do modułu dostarczane są przykłady dla środowiska STM32CubeIDE z wykorzystaniem STM32CubeMX oraz bibliotek HAL.

Parametry shieldu X-NUCLEO-BNRG2A1

• Moduł BLE BlueNRG-M2SP od frmy ST Microelectronics
• Zgodny z Bluetooth Low Energy 5.0
• Obsługa stosu i protokołu BLE
• Działa w trybie Master lub Slave
• Wsparcie rozszerzonej długości pakietu BLE
• Zintegrowany tor radiowy z anteną PCB (balun BALF-NRG-02D3)
• SoC BlueNRG-2 na module
• Rdzeń Cortex-M0 low-power
• Pamięć Flash 256 kB
• Pamięć SRAM 24 kB
• Moc wyjściowa do +8 dBm
• Czułość do -88 dBm Rx
• Do 96 dB link bugdet z niezawodnością łącza
• Interfejsy układu SoC BlueNRG-2
• 1 x UART
• 1 x I2C
• 14 x GPIO
• 2 x Timer
• 1 x 10-bit ADC
• Watchdog
• RTC
• DMA
• PDM
• Interfejs debugowy SWD
• Dostępna biblioteka stosów różnych protokołów BLE (GAP, GATT, SM, L2CAP, LL)
• Koprocesor bezpieczeństwa AES
• BLE SDK (Software Development Kit) z dostępną sporą liczbą profili BLE
• Kompatybilność z płytkami rozwojowymi STM32 Nucleo
• Złącze Arduino Uno R3
• Przykładowe projekty i biblioteki dla środowiska STM32CubeIDE i STM32CubeMX
