SIM7600G-H Module - płytka rozszerzeń z modułem 4G

SIM7600G-H Module - płytka rozszerzeń z modułem 4G SIM7600G-H dla Jetson Nano

Opis

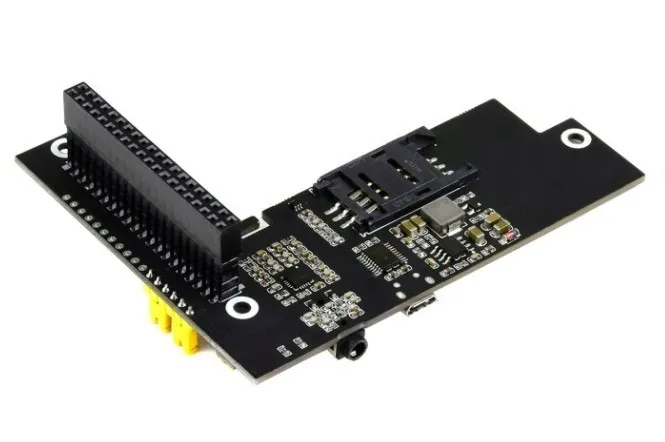

Moduł komunikacji 4G/3G/2G i pozycjonowania GNSS przeznaczony do współpracy z zestawem NVIDIA Jetson Nano. Ma wsparcie dla pozycjonowania stacji bazowych GPS, BeiDou, Glonass, LBS. Na płytce umieszczono 40-pinowe złącze do podłączenia modułu do Jetson Nano oraz złącze audio 3,5 mm, gniazdo kart SIM, złącze USB do komunikacji za pomocą komend AT oraz złącza do podłączenia anteny. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

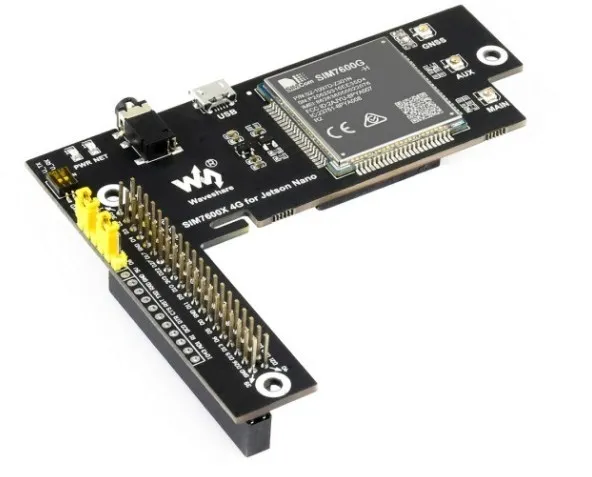

1. SIM7600G-H 10. Złącze anteny MAIN

2. Dekoder audio NAU8810 11. Złącze anteny AUX

3. Konwerter napięcia 12. Złącze anteny GNSS

4. Układ zasilania MP1482 13. Wskaźnik LED sieci

5. Stabilizator RT9193 14. Wskaźnik LED zasilania

6. Złącze 40-pin 15. Przełącznik trybu UART

7. Gniazdo SIM 16. Wybór napięcia pracy 3,3/5 V

8. Złącze USB 17. Przełącznik trybu PWR

9. Złącze jack 3,5 mm

Właściwości

• Kompatybilny z NVIDIA Jetson Nano
• Obsługuje pozycjonowanie stacji bazowych GPS, BeiDou, Glonass, LBS
• Wbudowany interfejs USB do testowania poleceń AT, uzyskiwania danych pozycjonowania GPS
• Gniazdo karty SIM, obsługuje kartę SIM 1,8 V/3 V
• Gniazdo karty microSD
• Wbudowane gniazdo audio 3,5 mm i dekoder audio
• Sygnalizacyjne diody LED
• Wbudowany translator napięcia (napięcie robocze można skonfigurować zworką na 3,3 V lub 5 V)
• Baudrate: 300 bps do 4 Mbps (domyślnie: 115200 bps)
• Szybkość transmisji automatycznej: 9600 bps do 115200 bps
• Sterowanie za pomocą poleceń AT (zestaw poleceń 3GPP TS 27.007, 27.005 i V.25TER)
• Obsługuje zestaw narzędzi aplikacji SIM: SAT Class 3, GSM 11.14 Release 99, USAT
• Wymiary: 100 x 79 mm

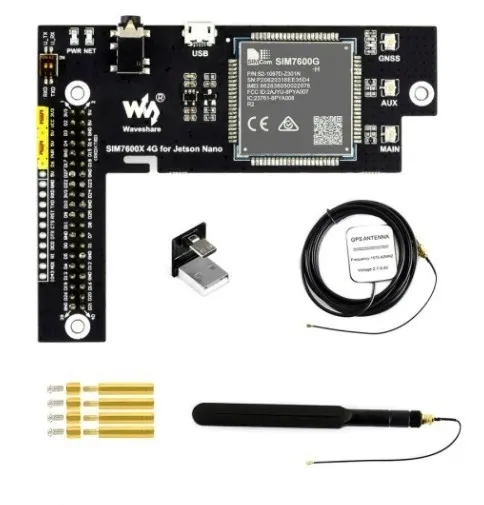

W zestawie

• SIM7600G-H 4G
• Antena LTE
• Zewnętrzna antena GPS (B)
• Adapter USB
• Zestaw śrub (2 szt.)
