Sonda do debugowania STM32 STLINK-V3MINIE

Sonda do debugowania STM32 STLINK-V3MINIE

⭐ STLINK-V3MINIE to kompaktowa i samodzielna sonda przeznaczona do debugowania i programowania mikrokontrolerów STM32. Jest to przenośne narzędzie, które umożliwia komunikację z dowolnym mikrokontrolerem STM32 za pośrednictwem interfejsów JTAG/SWD. Dodatkowo, STLINK-V3MINIE oferuje interfejs wirtualnego portu COM, umożliwiając komunikację między komputerem-hosta a docelowym mikrokontrolerem przez UART. Jest to idealne rozwiązanie dla programistów i inżynierów, którzy pracują z mikrokontrolerami serii STM32. STLINK-V3MINIE jest idealnym narzędziem dla programistów i inżynierów, którzy potrzebują efektywnego i przenośnego rozwiązania do debugowania i programowania mikrokontrolerów STM32. Może być używany w różnych aplikacjach, takich jak rozwój oprogramowania, testowanie sprzętu, prototypowanie i wiele innych. Dzięki wsparciu dla różnych interfejsów komunikacji i napięć aplikacji, STLINK-V3MINIE jest wszechstronnym narzędziem, które spełni różne wymagania użytkowników.

✅ Specyfikacja:

• Zasilanie: USB typu C
• Interfejs: USB 2.0
• Napięcie aplikacji: 1,65 do 3,60 V
• Obsługa komunikacji JTAG: do 21 MHz
• Obsługa komunikacji SWD i SWV: do 24 MHz
• Wirtualny port COM (VCP): do 15 Mb/s
• Wsparcie dla oprogramowania: Wsparcie dla wszystkich mikrokontrolerów serii STM32 z interfejsami JTAG/SWD
• Wskaźniki LED: Dwa kolorowe diody LED do wskazania komunikacji i zasilania

▶️ Właściwości produktu:

• Samodzielna Sonda: Mała i przenośna sonda do debugowania i programowania mikrokontrolerów STM32.
• Interfejsy JTAG/SWD: Umożliwiają komunikację z dowolnym mikrokontrolerem STM32.
• Wirtualny Port COM: Umożliwia komunikację między komputerem-hosta a docelowym mikrokontrolerem przez UART.
• Aktualizacja Oprogramowania Układowego: Możliwość aktualizacji oprogramowania układowego sondy przez USB.
• Wsparcie dla Programowania Plików Binarnych: Metoda przeciągania i upuszczania w trybie Flash.
• Wsparcie dla Różnych Napięć Aplikacji: Obsługuje napięcie aplikacji od 1,65 do 3,60 V.
• Wsparcie dla Wielu Mikrokontrolerów: Obsługuje wszystkie mikrokontrolery serii STM32 z interfejsami JTAG/SWD.

Obsługa wszystkich mikrokontrlerów serii STM32 z interfejsem JTAG / SWD

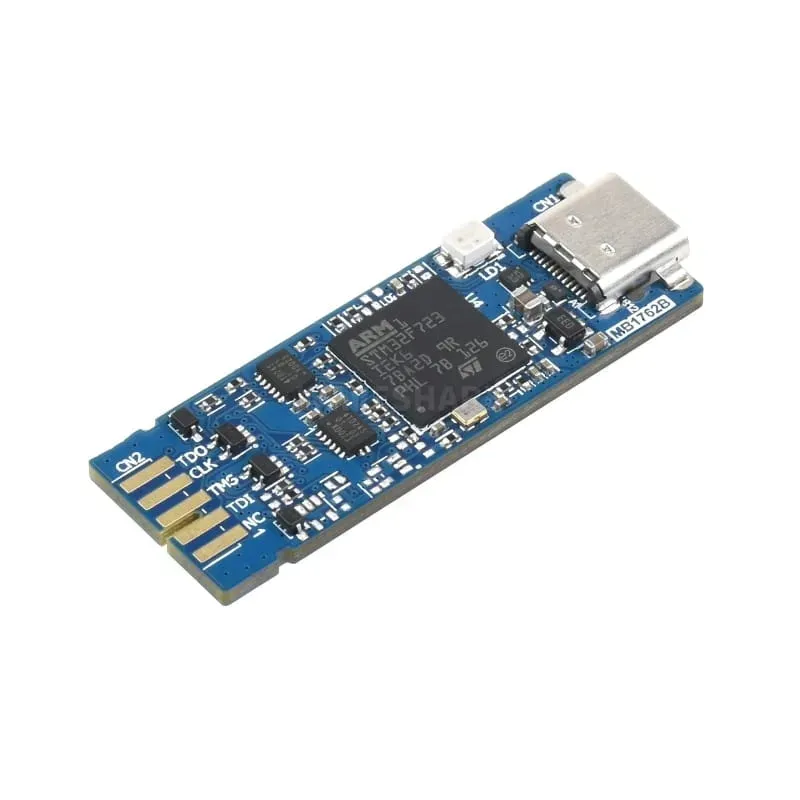

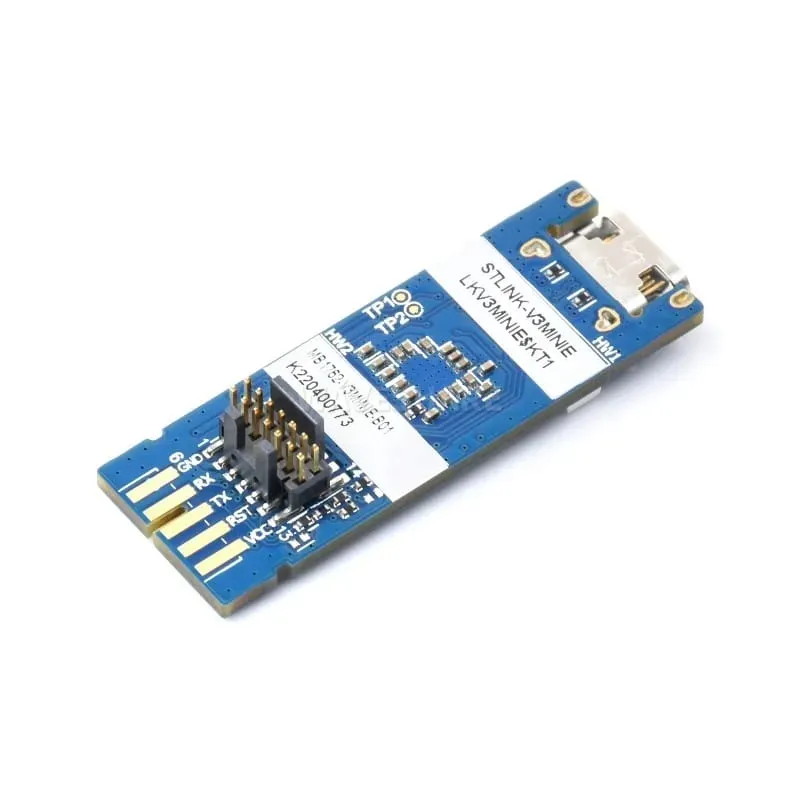

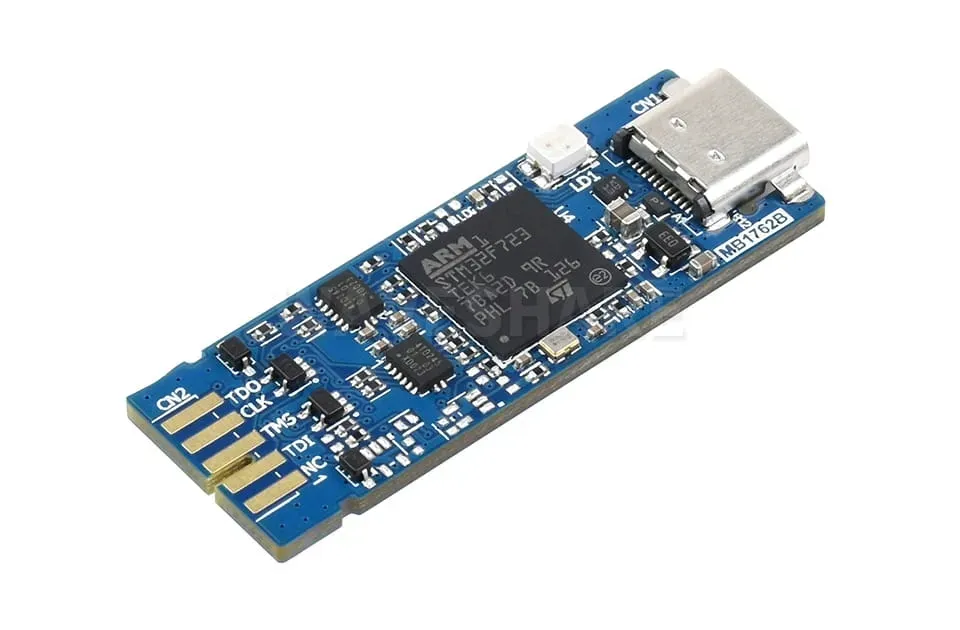

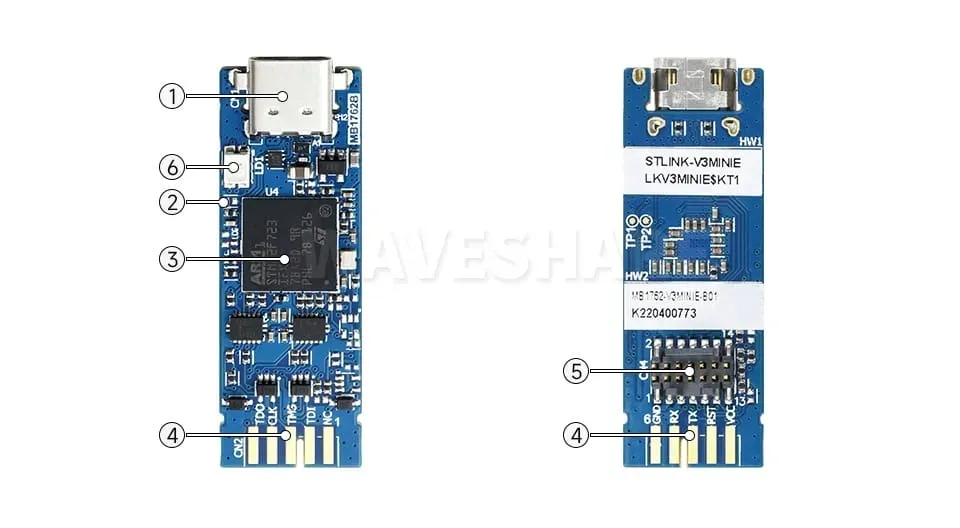

▶️ Budowa układu:

1. Złącze USB typu C
2. Wskaźnik LED zasilania (dioda LED nie jest tutaj lutowana)
3. STM32F723 MCU
4. Podkładki do złączy krawędziowych kart BTB (board-to-board)
5. Łącznik debugowania STDC14
6. Wskaźniki LED

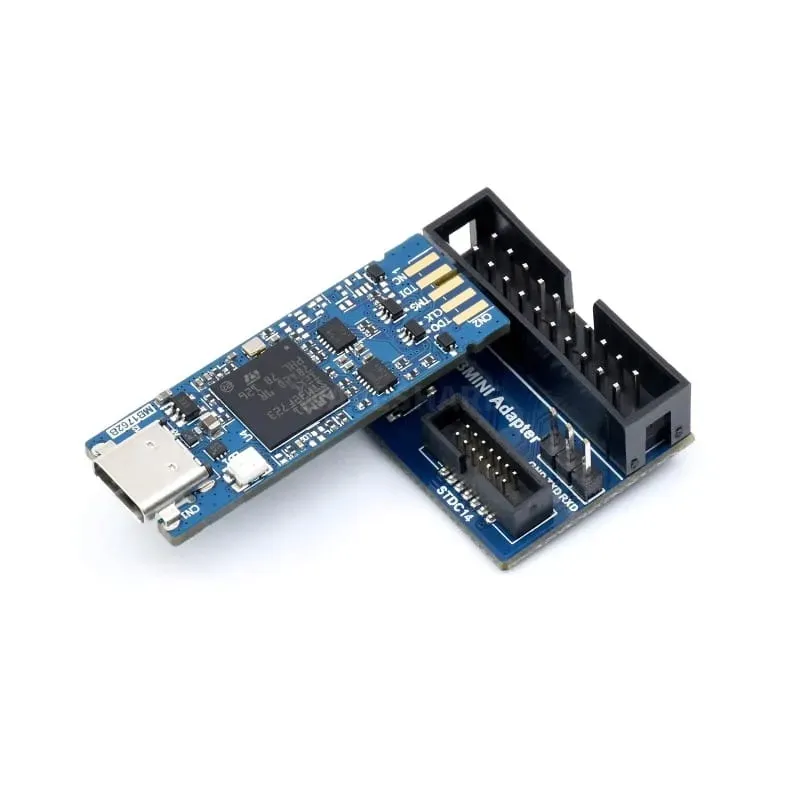

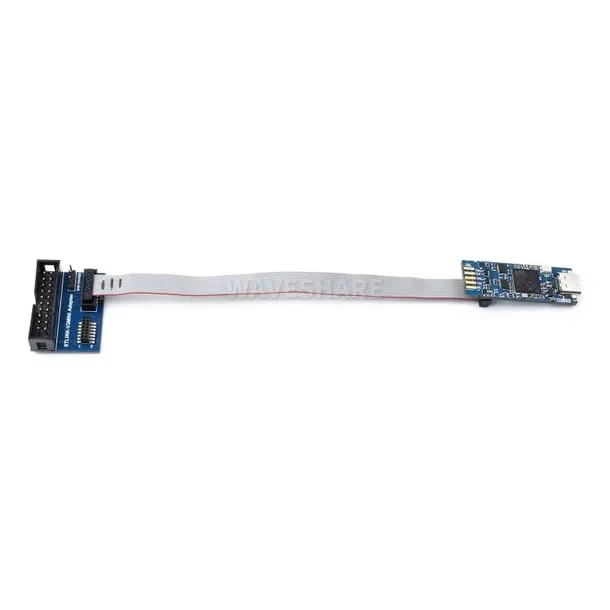

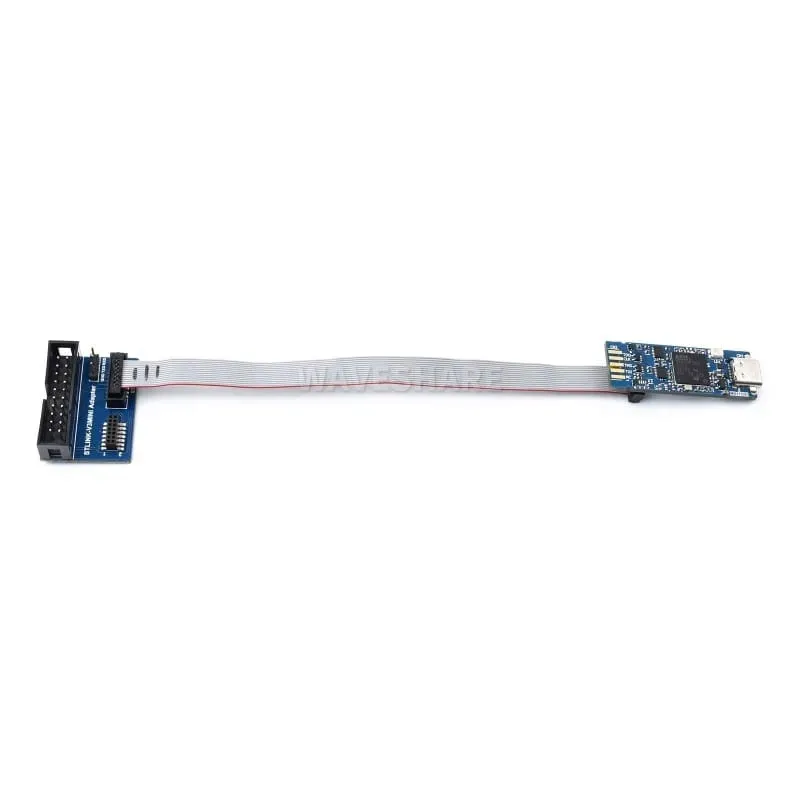

✅ Zestaw zawiera:

1. Adapter HDMI na USB2.0 x1
2. Zestaw przewodów x1
3. Adapter x1

❗ Kontrolery STM32 widoczne na zdjęciach nie stanowią części zestawu i należy je nabyć osobno. ❗
