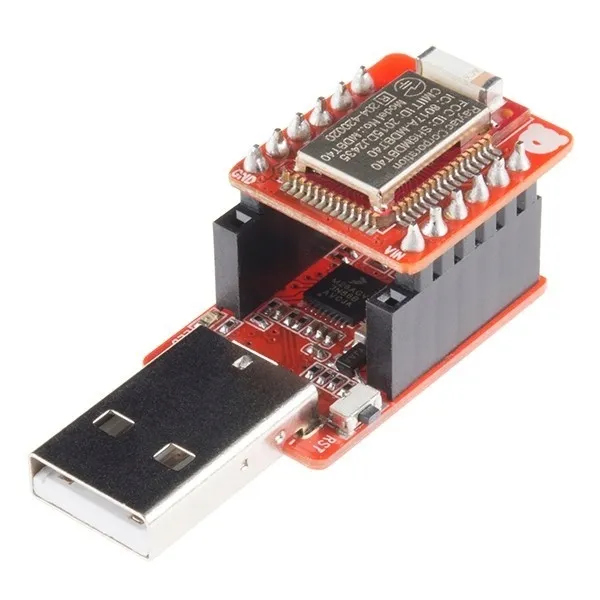

Sparkfun RedBearLab BLE Nano Kit

RedBearLab BLE Nano Kit - nRF51822

Opis

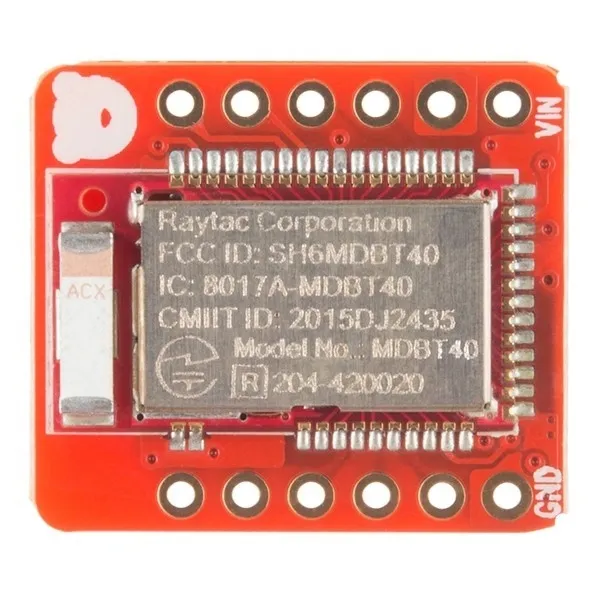

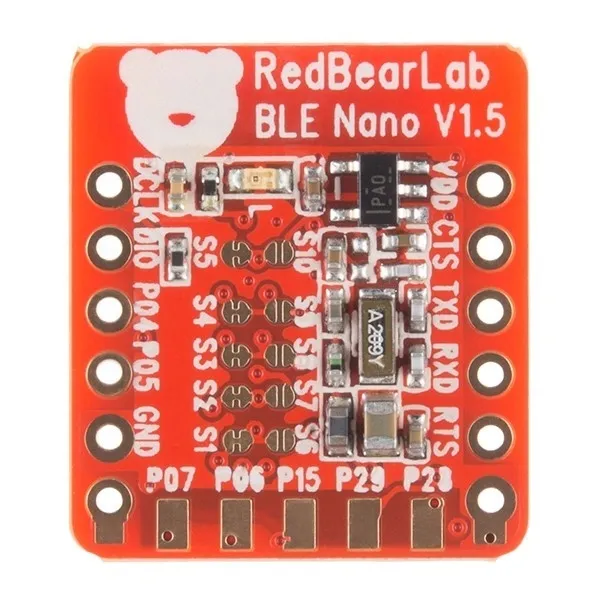

RedBearLab BLE Nano jest to jeden z najmniejszych modułów Bluetooth dostępnych na rynku. Bazuje on na module Nordic nRF51822, którego rdzeniem jest ARM Cortex-M0 SoC. Moduł taktowany jest zegarem o częstotliwości 16 MHz w trybie ultra niskiego poboru energii. RedBearLab BLE Nano obsługuje wiele różnych urządzeń bezprzewodowych pracujących pod kontrolą systemów iOS 7/8, Android 4.3 i nowszych, oraz Windows Phone 8.1.

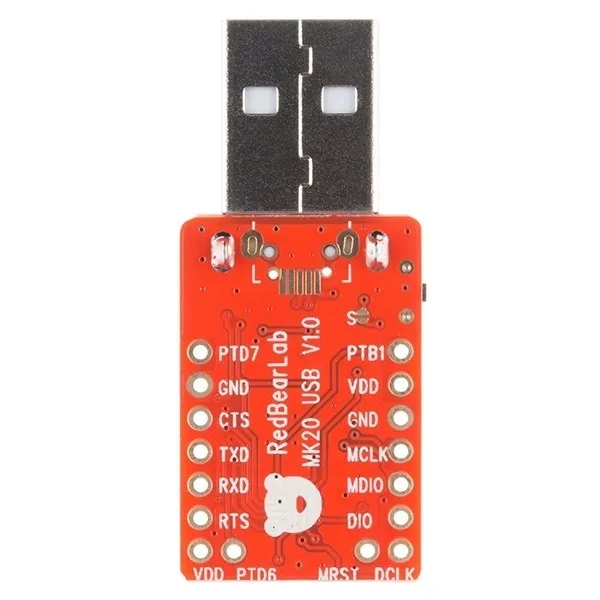

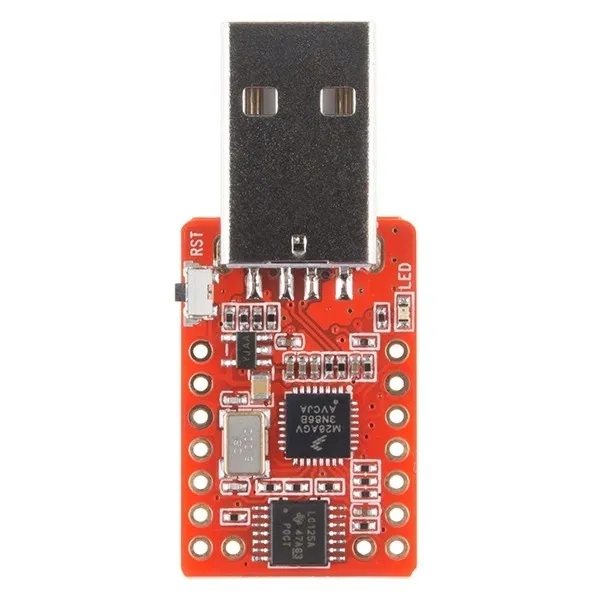

Konwerter USB MK20 umożliwia programowanie modułu, oraz komunikację komputera z modułem RedBearLab BLE Nano. W systemie pojawi się jako port szeregowy do komunikacji oraz jako dysk wymienny pamięci masowej. Opis procedury wgrywania oprogramowania zawarty jest w podręczniku rozpoczęcia pracy.

Użycie modułu RedBearLab BLE Nano umożliwia szybkie tworzenie prototypów urządzeń, dzięki nie wielkim rozmiarom oraz łatwej obsłudze idealnie nadaje się do wielu typów kontrukcji. Idealnie nadaje się do zastosować IoT. Sam moduł Nordic nRF51822 współpracuje z napięciem od 1,8 do 3,3 V. Moduł RedBearLab BLE Nano wyposażono w regulator LDO, dzięki któremu mozna zasilać płytkę modułu napięciem z zakresu 3,3..13 V. W tym celu napięcie zasilania podłączamy do pinu VIN znajdującego się w listwie wyprowadzeń modułu.

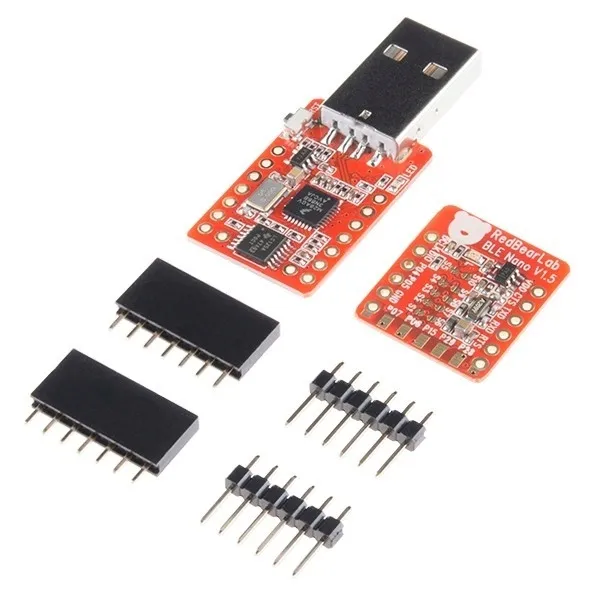

W zestawie

• 1x RedBearLab BLE Nano
• 1x Konwerter USB MK20
• 2x Listwa kołkowa - 1x6 (raster 2,54 mm)
• 2x Gniazdo kołkowe - 1x6 (raster 2,54 mm)

Właściwości

• Bardzo mały moduł Bluetooth
• Moduł zacujący na Nordic nRF51822 ARM Cortex-M0 SoC
• Częstotliwość pracy: 2,4 GHz
• Ultra niski pobór mocy
• Wspiera napięcie pracy od 1,8 do 3,3 V (możliwe jest zasilanie wyższym napięciem poprzez regulator LDO)
• Moduł wspierany jest przykładami dostępnymi pod:
• mbed
• GCC
• Keil
• Arduino
• Współpracuje z urzadzeniami pracującymi pod kontrolą systemów:
• Android
• iOS
• Windows Phone

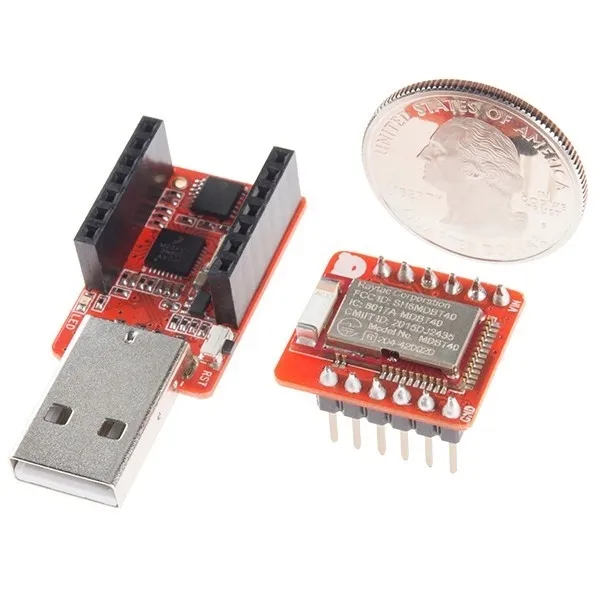

• Wymiary: 18,5 mm x 21,0 mm
