Splitter PoE SP-POE60G

Splitter PoE SP-POE60G

Splitter SP-POE60G przeznaczony jest do zasilania urządzeń (np. kamer IP), które wymagają napięcia zasilającego 12 V DC. Urządzenie to zbudowane jest w oparciu o wysokosprawną przetwornicę DC/DC obniżającą napięcie z zakresu 44-57 V DC do wartości 12 V DC. Maksymalny prąd obciążeniawynosi 5 A. Splitter może być zasilany zarówno z urządzeń zgodnych ze standardem PoE (np. Switch PoE) jak również z pasywnych zasilaczy PoE wstrzykujących napięcie do par 4/5 i 7/8, które nie biorą udziału w transmisji danych.

Na wejście modułu (gniazdo RJ-45) podawane jest napięcie zasilania (POWER) oraz dane (DATA). Na wyjście (gniazdo RJ-45) przesyłane są jedynie dane (DATA), natomiast napięcie zasilania 12 V DC do kamery dostępne jest na wyjściu złącza śrubowego. Splitter pozwala również na zasilanie innych urządzeń wymagających napięcia zasilającego 12 V DC takich jak: Access Point, router itp

DANE TECHNICZNE:

• Wymiary: 100 x 100 x 35 [mm, +/-2]
• Zasilanie: 44 - 57 V DC
• Wyjście zasilania: 5 A / 12 V DC
• Złącze wejściowe: Dane: gniazdo RJ45 dla skrętki komputerowej: gniazdo RJ45 (TCP IP i zasilanie)
• Złącze wyjściowe: Zasilanie: rozłączne gniazdo zasilania
• Dane: gniazdo RJ45
• Sprawność: 93%
• Zabezpieczenia: SCP, OLP
• Montaż: DIN
• Sygnalizacja: sygnalizacja optyczna LED
• Uwagi: przeznaczony do pracy w sieciach 10/100/1000 Mb/s

współpraca z Switchami PoE (standard PoE – IEEE802.3af/at/bt)

współpraca z pasywnymi zasilaczami PoE (zasilanie pary 4/5 i 7/8)

Parametry techniczne.

• Zakres napięcia wejściowego (zasilanie): 44 – 57 V DC
• Pobór prądu: 1,1 – 1,5 A
• Moc modułu: 60 W*
• Sprawność: 93%
• Napięcie wyjściowe 12 V DC
• Prąd wyjściowy: 5 A
• Napięcie tętnienia: 100 mV p-p max.
• Zabezpieczenie przed:

- zwarciem SCP, przeciążeniem OLP - 105% ÷ 150% mocy modułu, automatyczny powrót

• Sygnalizacja optyczna:

- dioda sygnalizująca obecność napięcia  wejściowego DC - zielona, stan normalny: świeci światłem ciągłym, awaria: nie świeci

- dioda sygnalizująca obecność napięcia wyjściowego DC - czerwona, stan normalny: świeci światłem ciągłym, awaria: nie świeci

• Standard PoE: IEEE 802.3af/at/bt
• Wejściowe pary zasilające 1/2 (+) 3/6 (-) , 4/5 (+) 7/8 (-)
• Obsługiwana prędkość transmisji: 10/100/1000Mb/s Full Duplex
• Złącze wejściowe: Gniazdo RJ-45
• Złącza wyjściowe: Zacisk śrubowy, przykręcany gniazdo RJ-45
• Temperatura pracy: -10°C ÷ +40°C

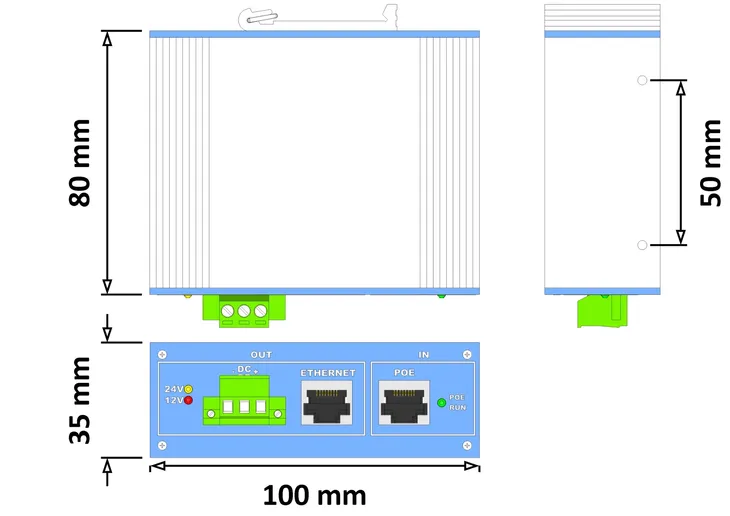

• Wymiary:100 x 80 x 35 [mm] (WxHxD)
• Wymiary ze złączami: 100 x 100 x 35 [mm] (WxH1xD)
• Waga netto/brutto: 0,22 / 0,30 [kg]
