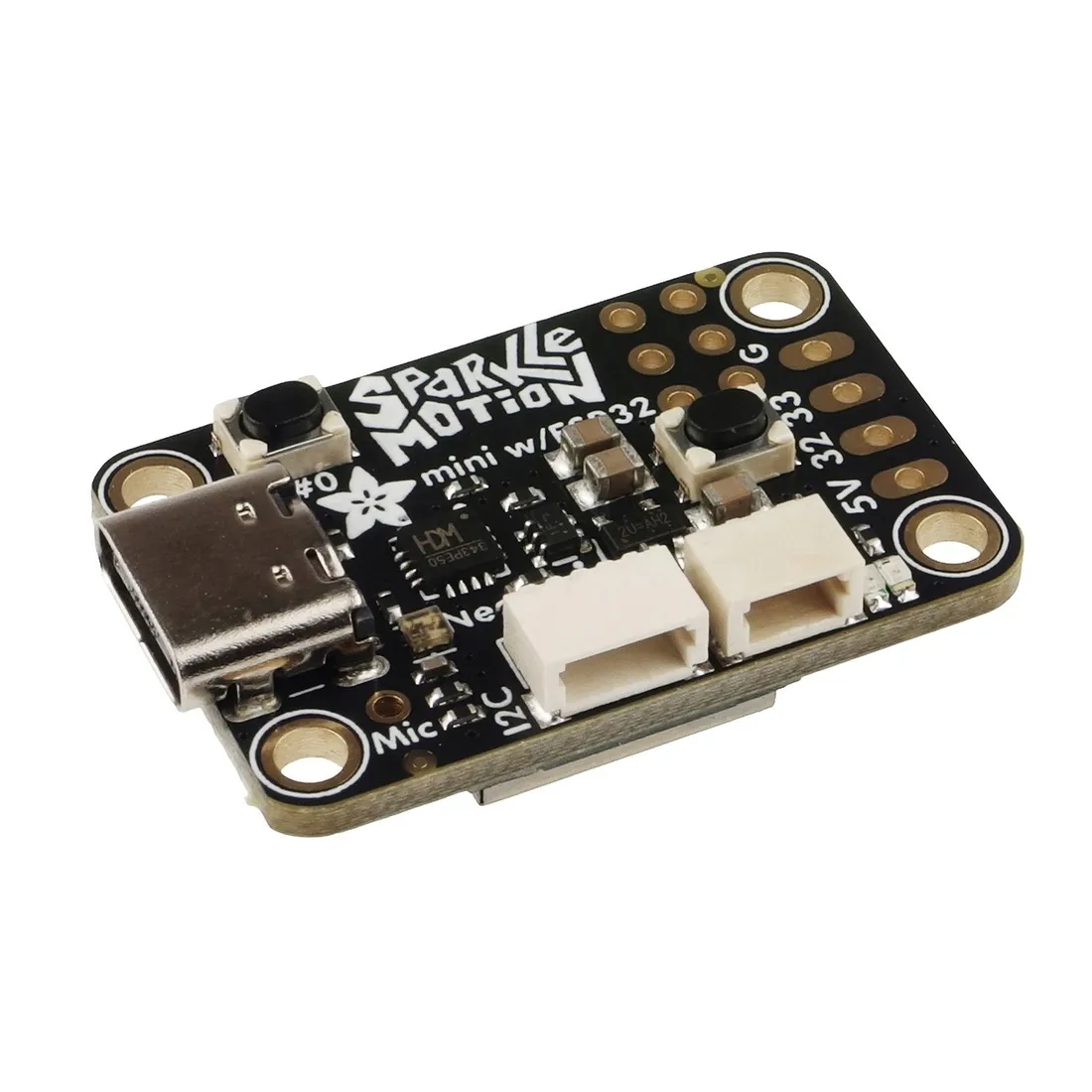

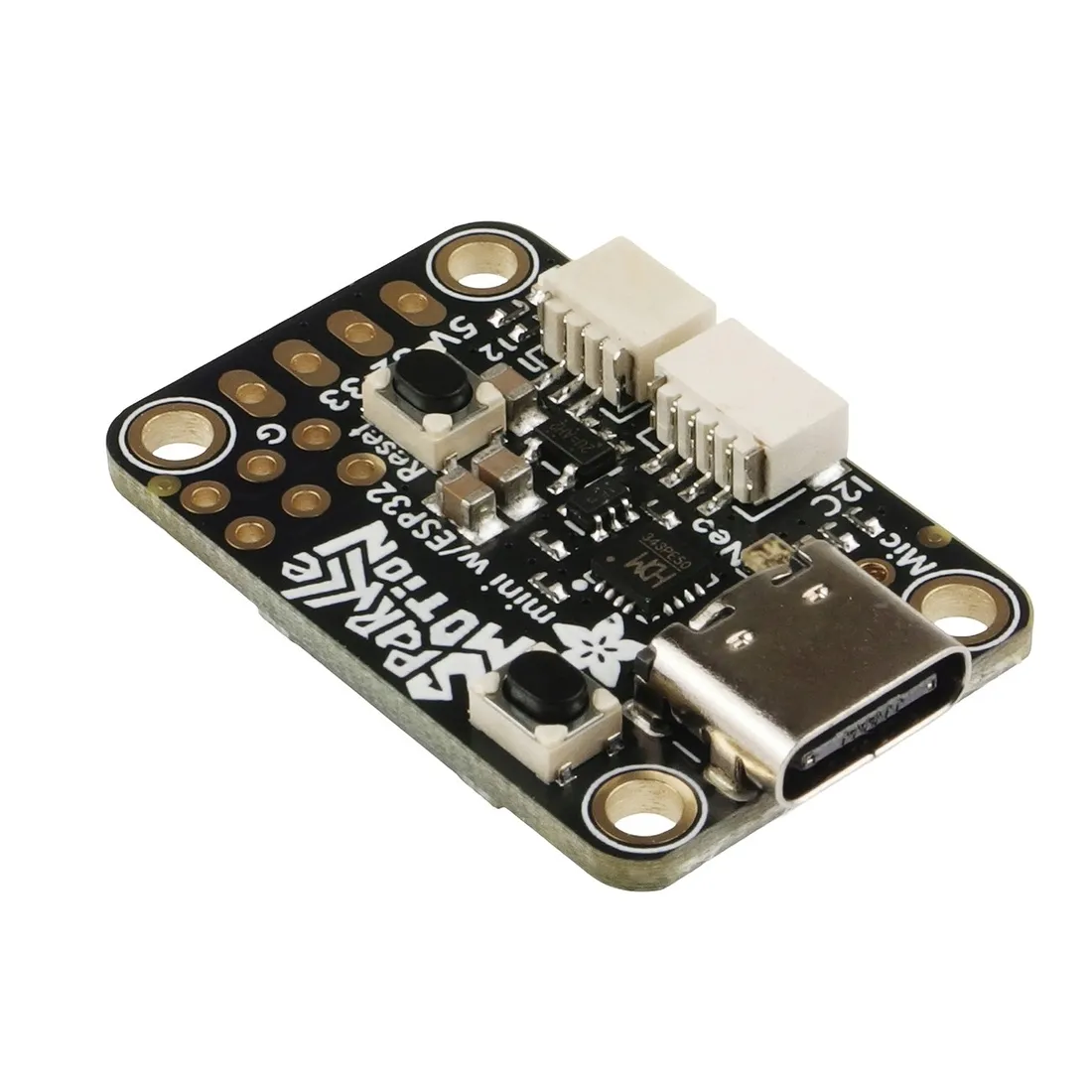

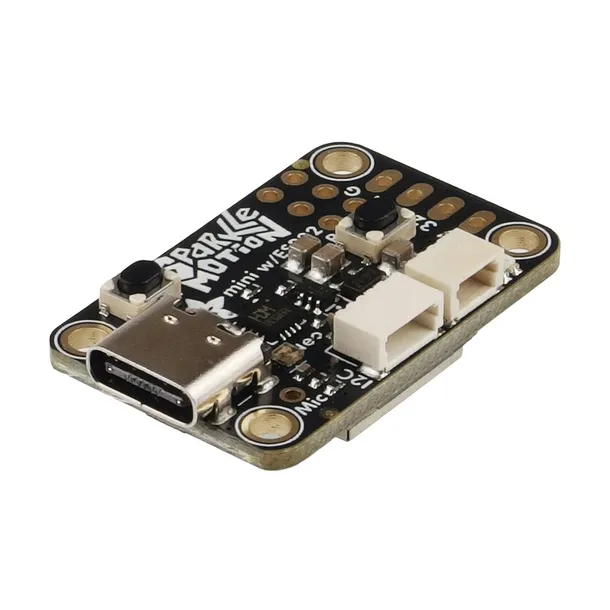

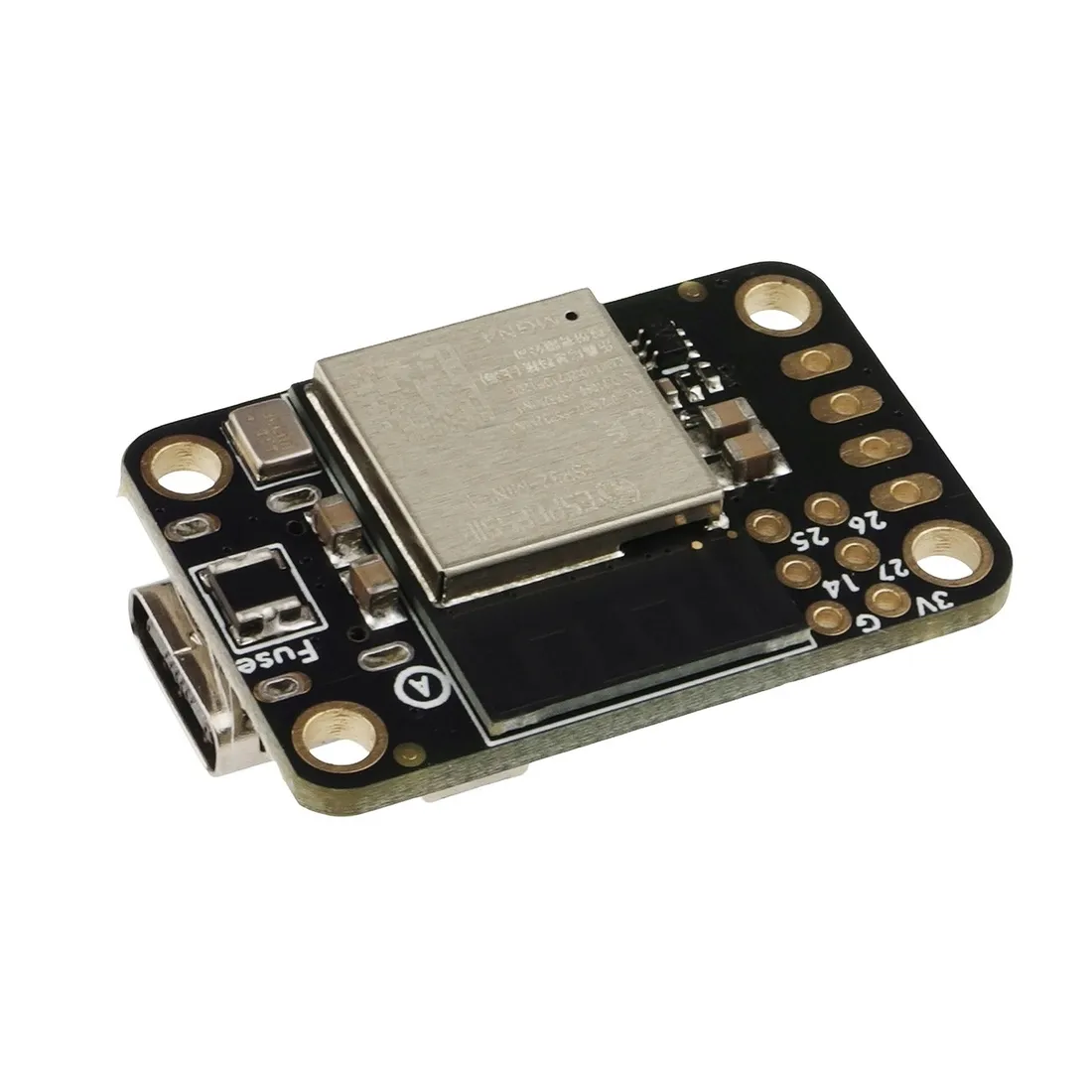

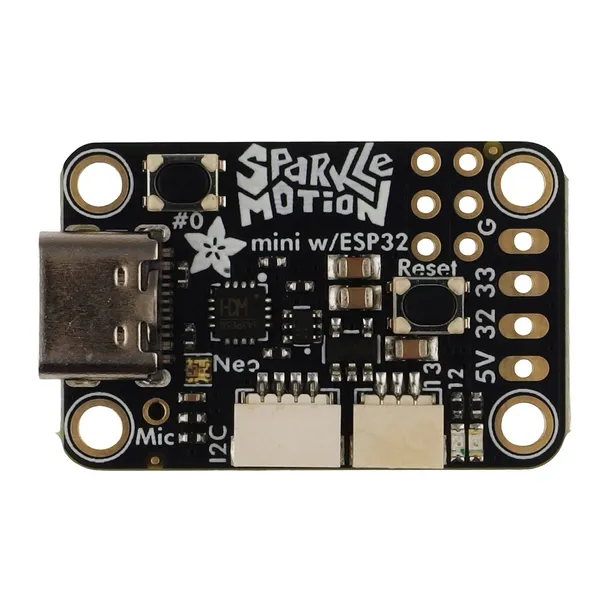

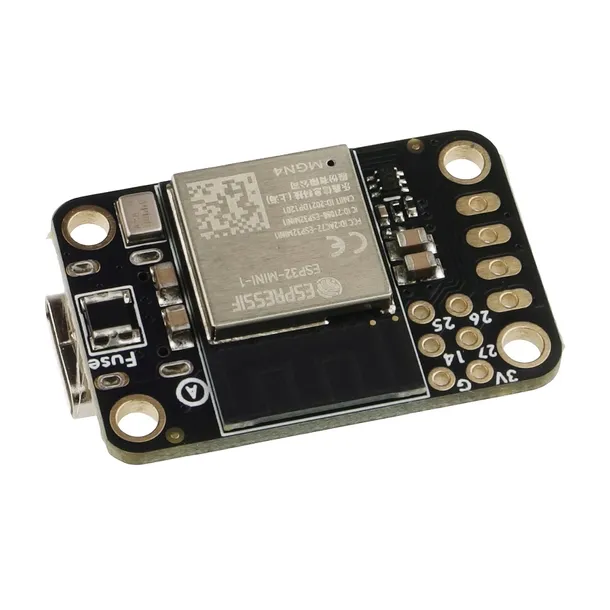

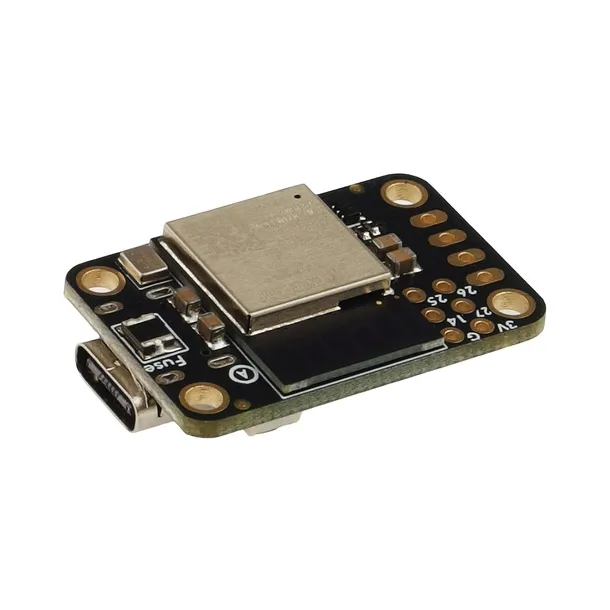

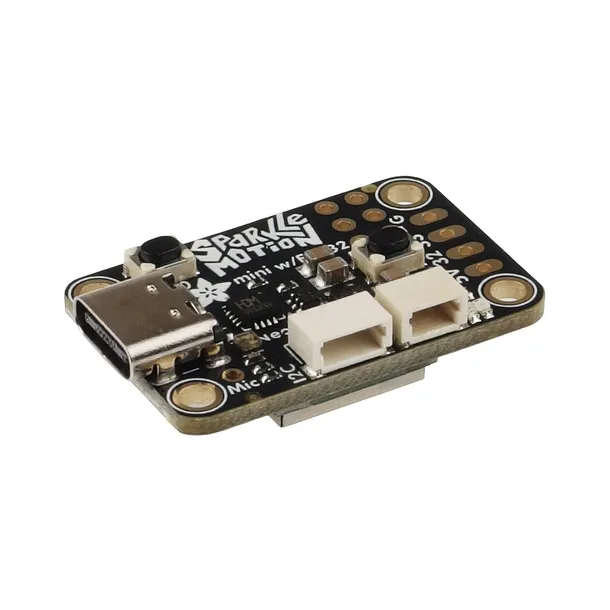

Sterownik Adafruit Mini Sparkle Motion

Mini Sparkle Motion - moduł ze sterownikiem NexPixel ESP32

Opis

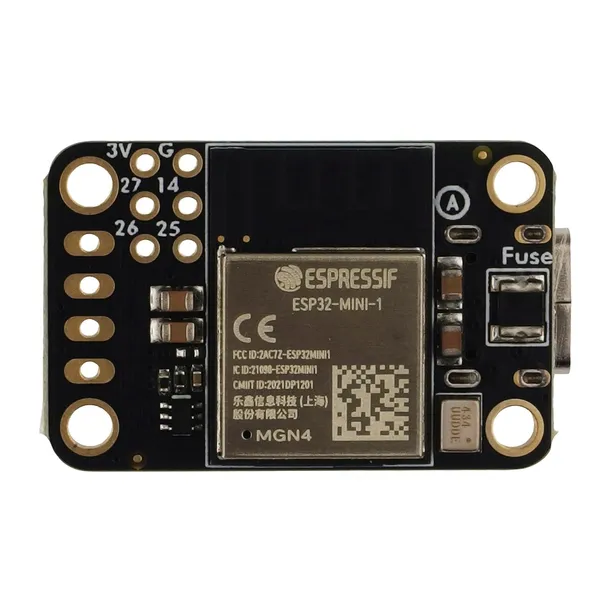

Adafruit Sparkle Motion Mini to kompaktowa płytka sterująca LED zaprojektowana z myślą o entuzjastach WLED i projektach, w których liczy się niewielki rozmiar oraz duża wydajność. Mimo małych wymiarów, oferuje bogaty zestaw funkcji, które sprawiają, że idealnie nadaje się do zaawansowanych projektów świetlnych oraz urządzeń ubieralnych . Dzięki zastosowaniu czterowarstwowej płytki PCB oraz montażowi dwustronnemu udało się zmieścić wiele zaawansowanych komponentów. Urządzenie jest oparte na popularnym module ESP32 , który oferuje dwurdzeniowy procesor 240 MHz , obsługę WiFi oraz Bluetooth (LE i Classic).

Sparkle Motion Mini zasilane jest przez USB typu C i może pobierać nawet do 4 A prądu przy napięciu 5 V . Zintegrowany bezpiecznik automatycznie odcina zasilanie w przypadku przeciążenia. Dwa wyjścia sygnałowe (z przetwornikiem poziomu logicznego na 5 V ) umożliwiają łatwe sterowanie taśmami LED. Na płytce znajduje się również wbudowany mikrofon I2S , port STEMMA QT dla dodatkowych czujników, przycisk użytkownika, dioda LED oraz wbudowany NeoPixel . Dodatkowe pady GPIO i złącze JST do wejść analogowych zwiększają elastyczność projektu. Pomimo przeznaczenia do współpracy z WLED, płytka doskonale sprawdzi się także z Arduino, MicroPython, CircuitPython czy ESP-IDF .

Właściwości

• Mikrokontroler: ESP32 dual-core 240 MHz, 4 MB Flash, WiFi, Bluetooth LE/Classic
• Wbudowany konwerter USB-serial z funkcją auto-reset
• 2 wyjścia sygnałowe z poziomem 5V + zasilanie i masa (na padach 2.54 mm)
• Dodatkowy zestaw 2x3 padów GPIO + 3V i GND
• Wbudowany mikrofon I2S
• Port STEMMA QT (I2C) do czujników i wyświetlaczy
• Przycisk użytkownika (GPIO0), przycisk reset
• Wbudowana czerwona dioda LED (GPIO12)
• Wbudowany NeoPixel (GPIO18)
• Port JST do wejść analogowych (GPIO13)
• Zasilanie: USB typu C 5V do 4A
• Bezpiecznik automatyczny: 4A
• Wymiary: 31.6 x 19.8 x 7.3 mm
