ESP32-S3 LilyGO T-Embed Control Panel 1.9" LCD

Moduł panelu kontrolnego od LILYGO zbudowany w oparciu ESP32-S3 z wyświetlaczem lcd 1.9" knobem do wygodnej obsługi interfejsu oraz diodami RGB, a całość opakowana w estetyczny czarny panel. Slot na kartę SD rozszerza możliwość płytki o gromadzenie dużej ilości danych czy odtwarzania zapisanych na karcie plików. Wyjście na głośniczek, pozwala wzbogacić funkcjonalność o odtwarzanie plików dźwiękowych, a wbudowany mikrofon przechwytywać dźwięk.

ESP32-S3 można programować np. ze środowiska ArduinoIDE czy ESP-IDF bezpośrednio przez złącze USB-C znajdujące się na płytce. Moduł można zasilać zarówno z portu USB-C jak i dodatkowego złącza na baterię z wtyczka JST 2PIN

Na GitHubie LILYGO można znaleźć dodatkowe pliki do druku 3D dla tylnej części obudowy modułu lub stojaka do zamocowania panelu.

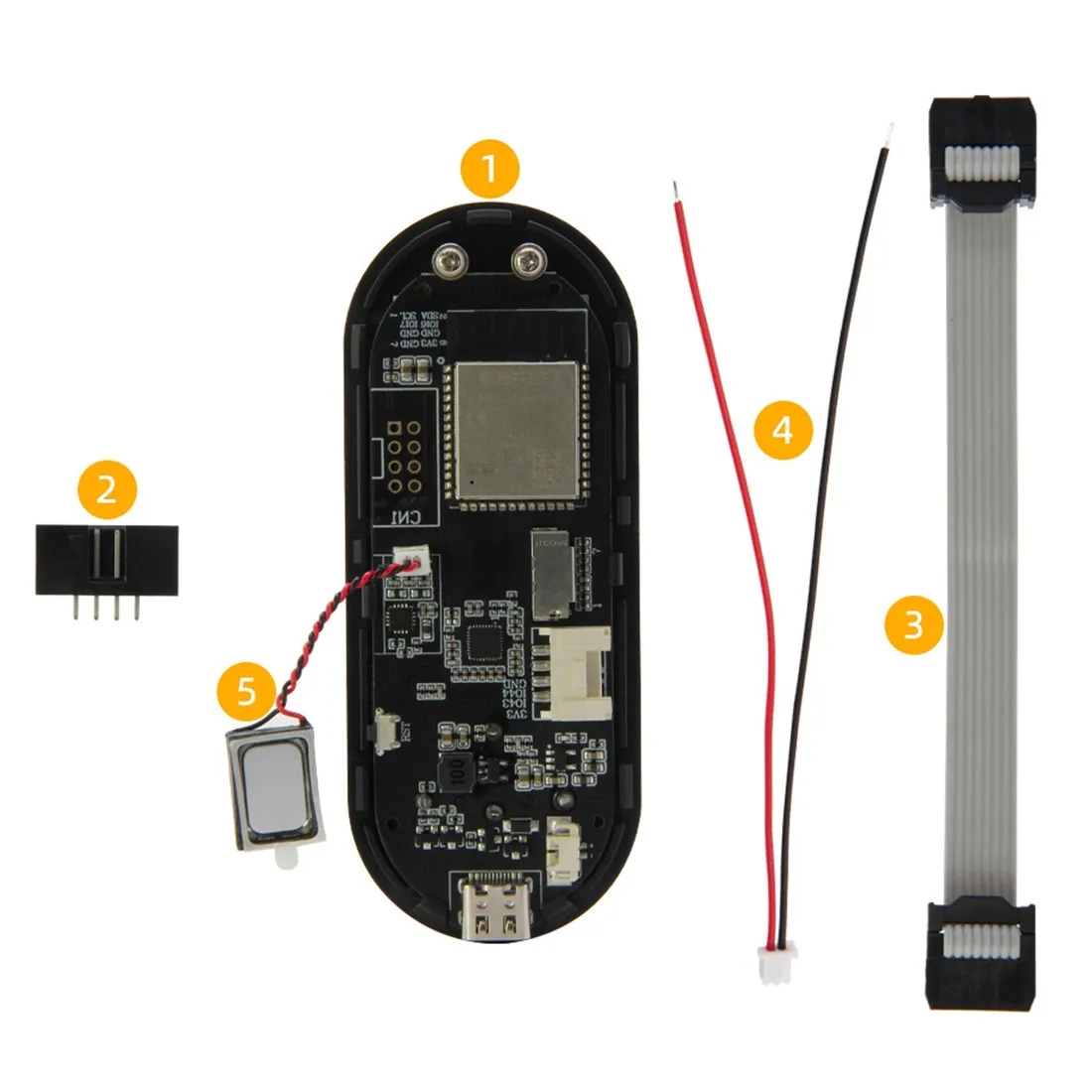

W zestawie znajduje się:

• Moduł LILYGO T-EMBED ESP32-S3
• X IDC3 Box Header Connector 2.54 2*8P）
• Przewód Box Header 2.54 8pin 10cm
• Przewód JST 1.25mm 2P
• Głośniczek 1511 (8Ω 1W)
• brak plecków obudowy (można samemu wydrukować według gotowego projektu)

Specyfikacja:

• Napięcie zasilania: 5V z USB-C lub 3.7V z baterii Li-Po
• Mikrokontroler: ESP32-S3 Dual-core LX7, 240 MHz, 512KB RAM, 8MB PSRAM
• Pamięć FLASH: 16MB
• Łączność bezprzewodowa: WiFi, Bluetooth
• Diody RGB: 7 x APA102
• Wyświetlacz: LCD TFT 1.9" 320×170 kolorowy, kontroler ST7789V
• Złącza: USB-C do zasilania i programowania, GROVE dla interfejsu I2C/UART, złącze zasilania JST-GH 1.25 mm 2-pin, JST 1.25 2-PIN złącze głośniczka
• Wymiary: 96mm x 39mm x 11mm
