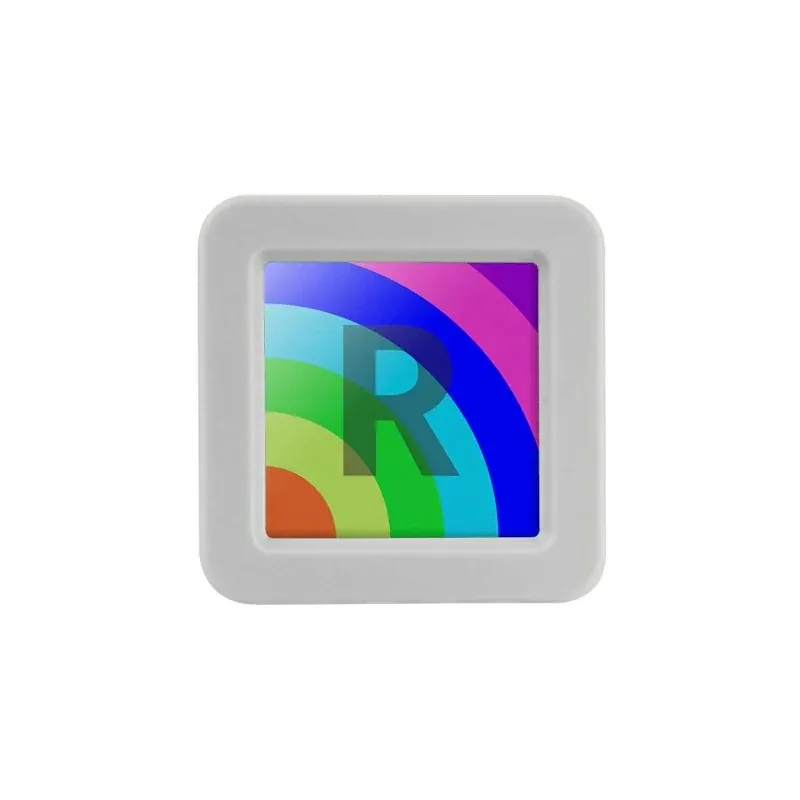

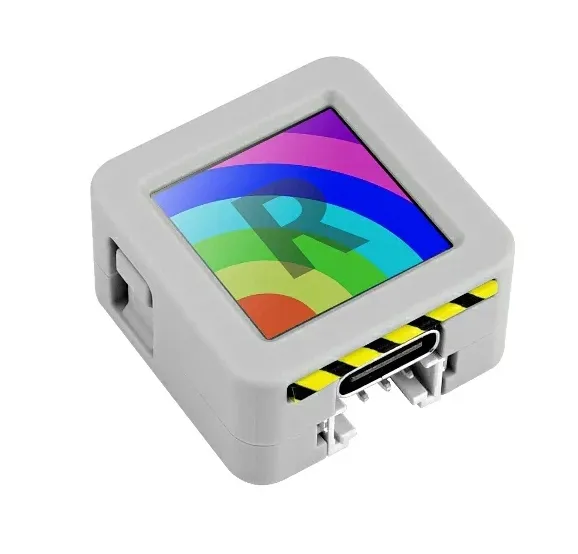

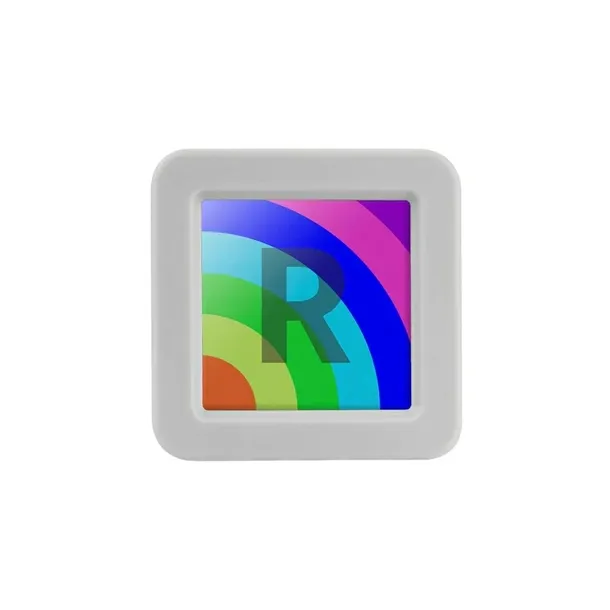

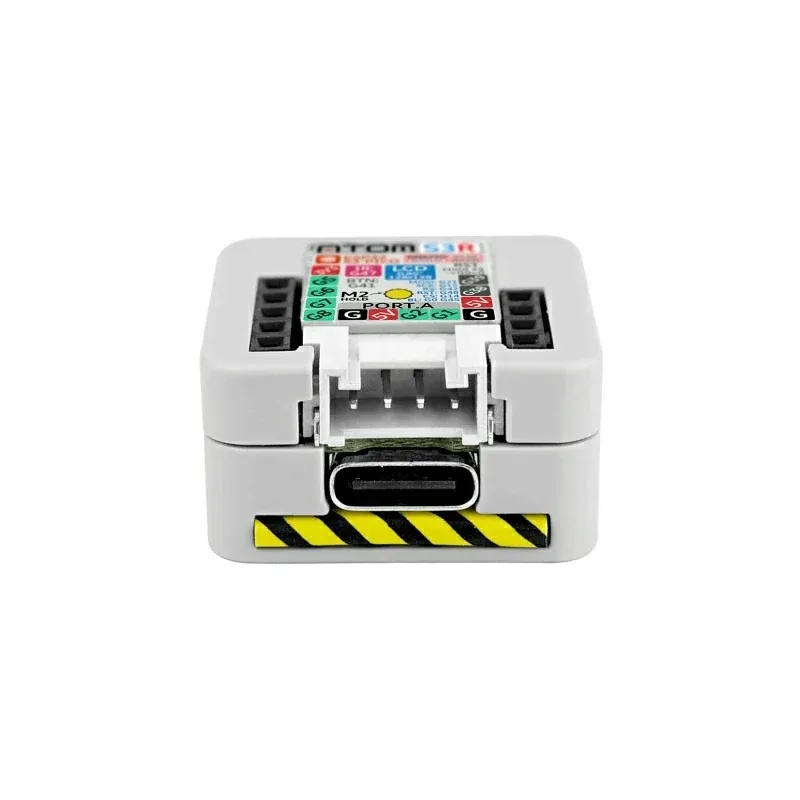

Sterownik M5Stack ATOMS3R Development Kit

ATOMS3R Development Kit - moduł rozwojowy z ESP32-S3-PICO-1 i wyświetlaczem 0.85"

Opis

AtomS3R to kompaktowy, wysoce zintegrowany kontroler programowalny oparty na układzie ESP32-S3-PICO-1-N8R8 , który zapewnia wbudowane WiFi , 8 MB pamięci FLASH oraz 8 MB PSRAM . Urządzenie wyposażone jest w kolorowy ekran IPS o przekątnej 0,85 cala i przycisk programowalny umieszczony bezpośrednio pod ekranem, co umożliwia wygodne sterowanie. Dodatkowo zawiera układ zasilania 5 V do 3.3 V , a także wbudowany 3-osiowy sensor geomagnetyczny BMM150 oraz 6-osiowy sensor ruchu BMI270 .

AtomS3R obsługuje transmisję podczerwieni , a dzięki złączu Typu C możliwe jest zarówno zasilanie, jak i wgrywanie oprogramowania. Urządzenie ma również port rozszerzeń HY2.0-4P oraz sześć pinów GPIO i zasilających umieszczonych od spodu, co znacznie ułatwia integrację z innymi modułami. W porównaniu do wcześniejszych wersji, ulepszona antena 3D zapewnia lepszą stabilność i jakość połączenia. Dzięki niewielkim rozmiarom doskonale sprawdza się w zastosowaniach wbudowanych , takich jak inteligentne urządzenia, projekty IoT czy edukacyjne narzędzia programistyczne.

Właściwości

• Mikrokontroler: ESP32-S3-PICO-1-N8R8 (dual-core Xtensa LX7, do 240 MHz)
• Pamięć: 8MB FLASH, 8MB PSRAM
• Ekran: 0.85" kolorowy IPS, rozdzielczość 128x128, sterownik GC9107
• Sensor ruchu: BMI270 (6-osiowy), dokładność: 0.05% (przyspieszenie), 0.05°/s (prędkość kątowa)
• Sensor geomagnetyczny: BMM150 (3-osiowy), dokładność: 0.3 μT
• Transmisja IR: 12.46m @ ∠180°, 1.45m @ ∠90°, 3.88m @ ∠45°
• Przycisk: programowalny
• Złącza: USB Typu C (zasilanie i programowanie), HY2.0-4P, 6x GPIO (G5, G6, G7, G8, G38, G39)
• Prąd pracy (LCD): 56.69 mA @ DC5V
• Prąd czuwania (USB): 92.50 μA @ DC5V
• Temperatura pracy: 0°C do 40°C
• Wymiary: 24 x 24 x 12.9 mm
• Waga: 6.7g
