Sterownik M5Stack K047

M5Stack ATOM STEPMOTOR - zestaw rozwojowy ATOM Lite + sterownik silnika krokowego

Opis

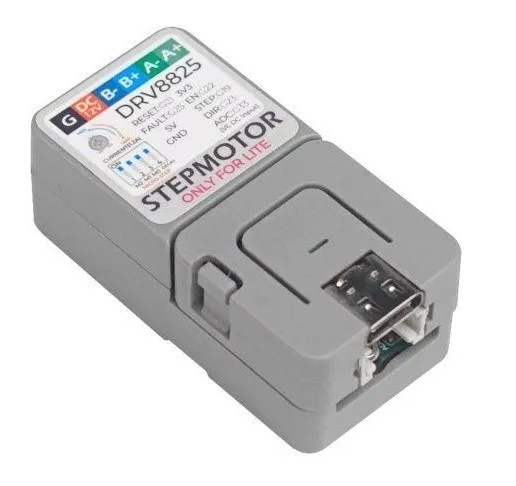

M5Stack ATOM STEPMOTOR to zestaw rozwojowy ATOM Lite w komplecie z modułem sterownika silnika krokowego DRV8825.

ATOM Lite to kompaktowy zestaw rozwojowy z serii M5Stack wyposażony w ESP32 Pico. Ma wyprowadzony interfejs USB typ C, programowany przycisk, możliwość komunikacji w podczerwieni, diodę RGB oraz złącze z wyprowadzonymi pinami GPIO. M5Stack ATOM Lite może być programowane przez Arduino i UIFlow (przy użyciu Blockly, język MicroPython).

Do zestawu dołączony jest moduł sterownika silnika krokowego DRV8825 , który może współpracować z zestawem ATOM Lite. Sterownik jest zasilany napięciem z zakresu od 9 do 18 V i może dostarczyć do silnika prąd 1,2 A. Ma wbudowaną ochronę przez przepięciami, a umieszczony na płyce przełącznik DIP pozwala w łatwy sposób sterować krokami. Moduł wyposażony został w przetwornicę DC-DC, co sprawia, że może bezpośrednio zasilać zestaw ATOM Lite.

Uwaga!

Moduł nie współpracuje z ATOM Matrix.

Zestaw znakomicie sprawdzi się w projektach wymagających sterowania silnikiem krokowym jako zdalnie sterowany kontroler. Na stronie produktu dostępna jest pełna dokumentacja zestawu.

Właściwości

Zestaw ATOM Lite

• ESP32: 240 MHz, dwurdzeniowy, 600 DMIPS, 520 KB SRAM, Wi-Fi, Bluetooth
• Flash 4 MB
• Interfejs: USB typ C, GROVE (I2C + I/O + UART)
• Złącze GPIO
• LED RGB WS2812B
• Przycisk
• Komunikacja IR
• Antena Antena 2.4G 3D
• Obudowa: PC
• Zasilanie: 5 V/500 mA
• Temperatura robocza: od 0°C do 40°C
• Wymiary: 24 x 24 x 10 mm
• Waga: 12 g

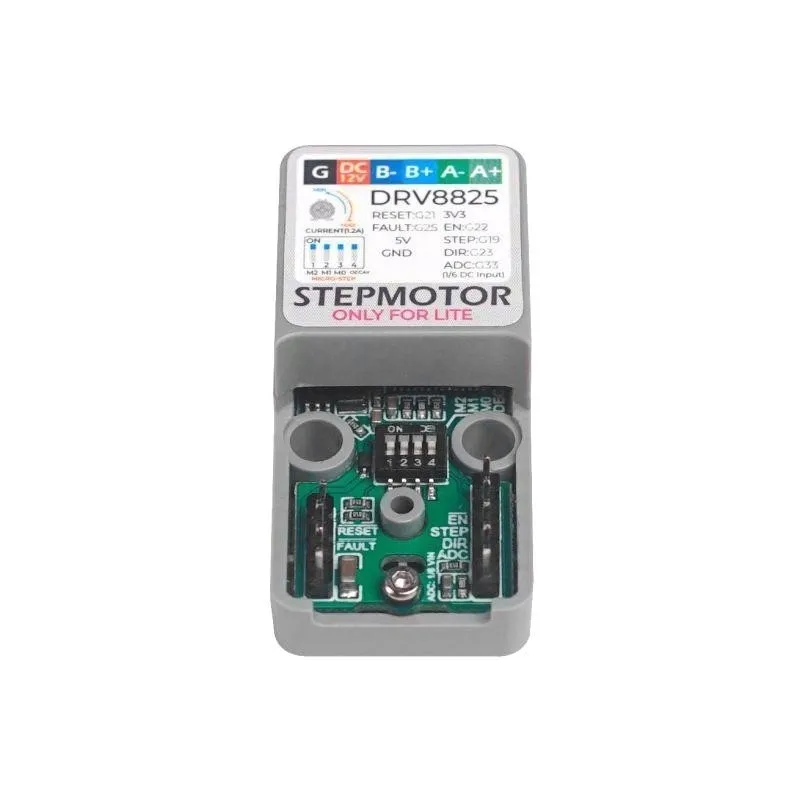

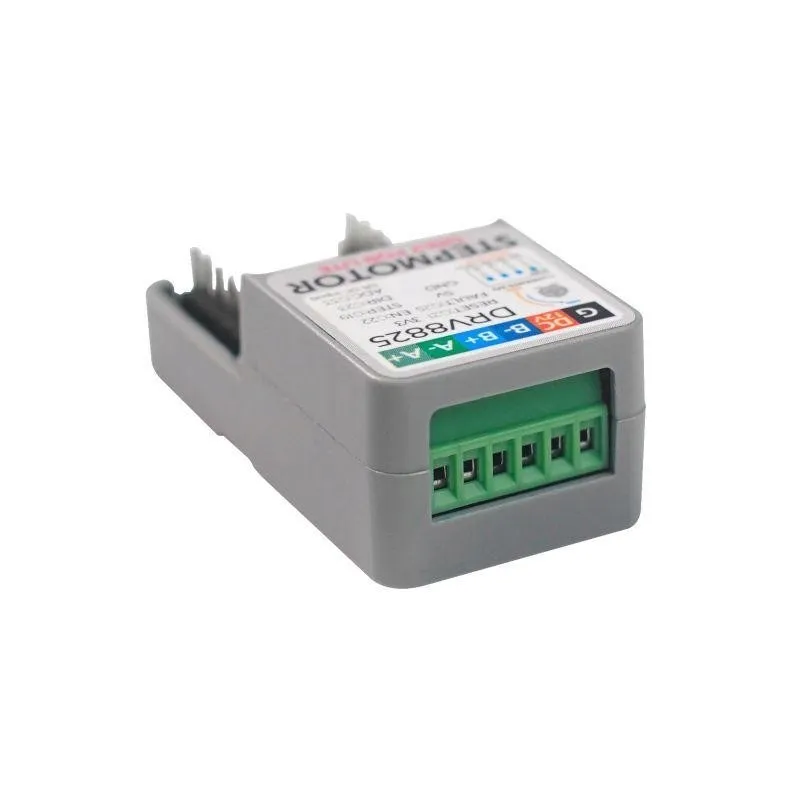

Sterownik silnika krokowego

• Sterowanie do 1/32 kroku
• Prąd wyjściowy: 1,2 A
• Napięcie zasilania od 9 do 18 V
• Port zewnętrzny KF128L 2,54 6-pin
• Obudowa: PC
• Wymiary: 48 x 24 x 18 mm
• Waga: 17 g

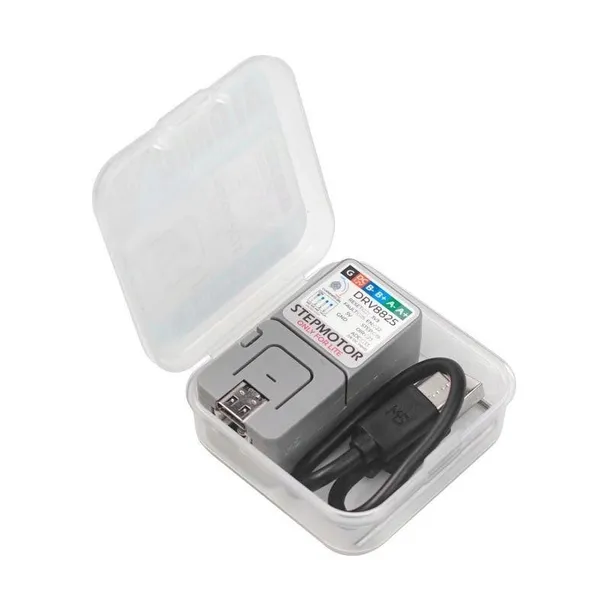

W zestawie

• Moduł ATOM STEPMOTOR
• Zestaw ATOM Lite
• Przewód USB typ C 20 cm
• Śruba M2x8 mm
• Klucz
