Sterownik M5Stack M5Stamp PLC Controller

M5Stamp PLC Controller - sterownik PLC z modułem M5Stamp S3

Opis

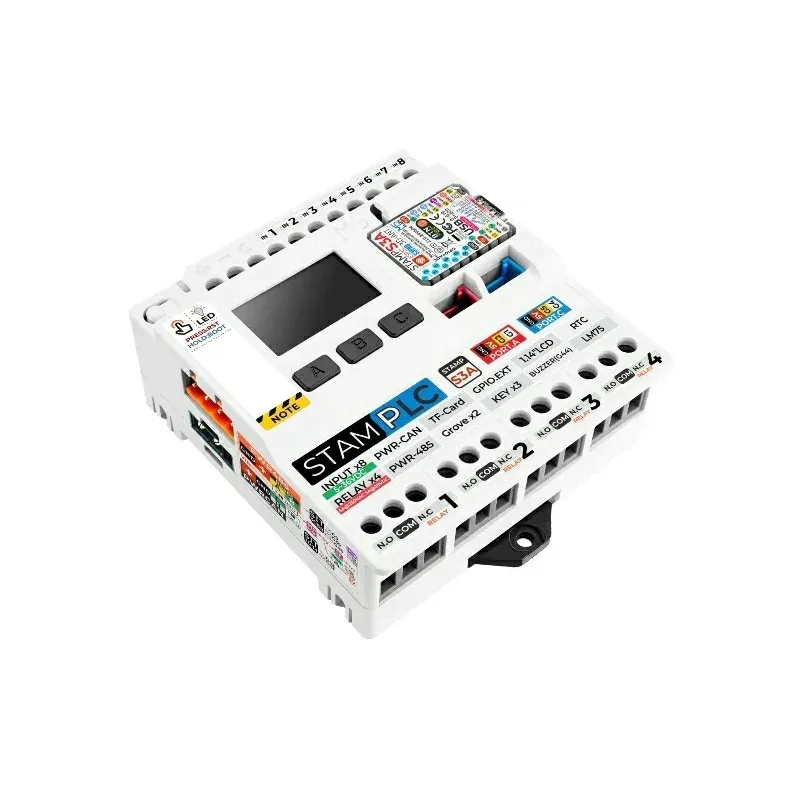

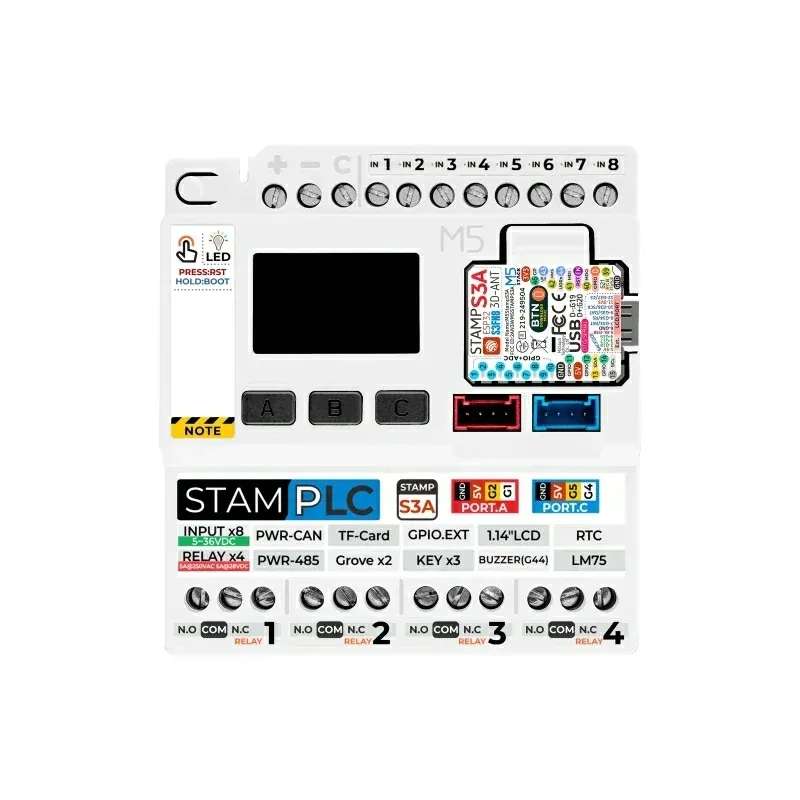

StamPLC to programowalny sterownik logiczny (PLC) nowej generacji zaprojektowany z myślą o zastosowaniach przemysłowych, automatyce oraz zdalnym monitoringu. W centrum urządzenia znajduje się moduł sterujący StampS3A , oparty na ESP32-S3, który zapewnia wysoką wydajność obliczeniową oraz wydajną łączność bezprzewodową . Sterownik oferuje 8 wejść cyfrowych z izolacją optyczną oraz 4 przekaźnikowe wyjścia cyfrowe , obsługujące zarówno obciążenia AC, jak i DC, co umożliwia bezpieczne sterowanie urządzeniami przemysłowymi. Dodatkowo, dzięki portowi GPIO.EXT i dwóm interfejsom Grove, integracja z czujnikami i elementami wykonawczymi jest szybka i niezawodna.

Urządzenie zostało wyposażone w interfejsy PWR-CAN i PWR-485 , które umożliwiają komunikację w przemysłowych sieciach polowych, takich jak Modbus czy CAN. Do obsługi i konfiguracji parametrów służy 1,14-calowy kolorowy wyświetlacz oraz przyciski użytkownika, które wraz z buzzerem zwiększają komfort użytkowania i bezpieczeństwo. Wbudowany slot na kartę microSD umożliwia lokalne przechowywanie danych i aktualizację firmware. W trudnych warunkach pracy urządzenie może być zasilane napięciem z zakresu DC 6–36V i montowane na szynie DIN. Dzięki wbudowanym czujnikom temperatury (LM75), napięcia/prądu (INA226) oraz zegarowi czasu rzeczywistego RTC możliwa jest dokładna diagnostyka i synchronizacja systemu. Fabryczne oprogramowanie umożliwia automatyczne przesyłanie danych do chmury EZDATA firmy M5, co pozwala na zdalny podgląd parametrów i sterowanie systemem przez Internet. StamPLC to idealne rozwiązanie dla automatyki przemysłowej, inteligentnych systemów produkcyjnych oraz projektów z zakresu IoT.

Właściwości

• Moduł sterujący: StampS3A z ESP32-S3FN8, 8MB Flash, Wi-Fi 2.4GHz
• Wejścia cyfrowe: 8 optoizolowanych, zakres napięcia: DC 5–36V
• Wyjścia cyfrowe: 4 przekaźniki (AC: 5A @ 250V, DC: 5A @ 28V)
• Wyświetlacz: 1,14" kolorowy (135×240 px, ST7789v2)
• Interfejsy: GPIO.EXT, 2x Grove, PWR-CAN (XT30), PWR-485 (HT3.96-4P)
• Czujniki: LM75 (temperatura), INA226 (napięcie/prąd), RTC RX8130CE
• Obsługa danych: slot na kartę microSD
• Przyciski: 3 użytkownika, RESET/BOOT, buzzer

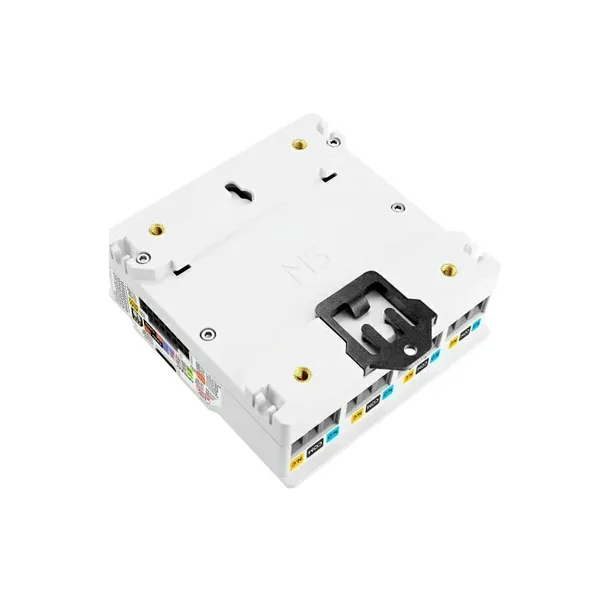

• Montaż: na szynę DIN
• Platformy: UIFlow 2.0, Arduino IDE, ESP-IDF
• Zasilanie: DC 6 do 36V, złącze DC5521
• Temperatura pracy: 0 do 40°C
• Wymiary: 72 x 80 x 33,4 mm
• Waga: 139,4 g

W zestawie

• 1 x StamPLC
• 4 x Akcesoria montażowe
• 4 x Zaciski śrubowe
