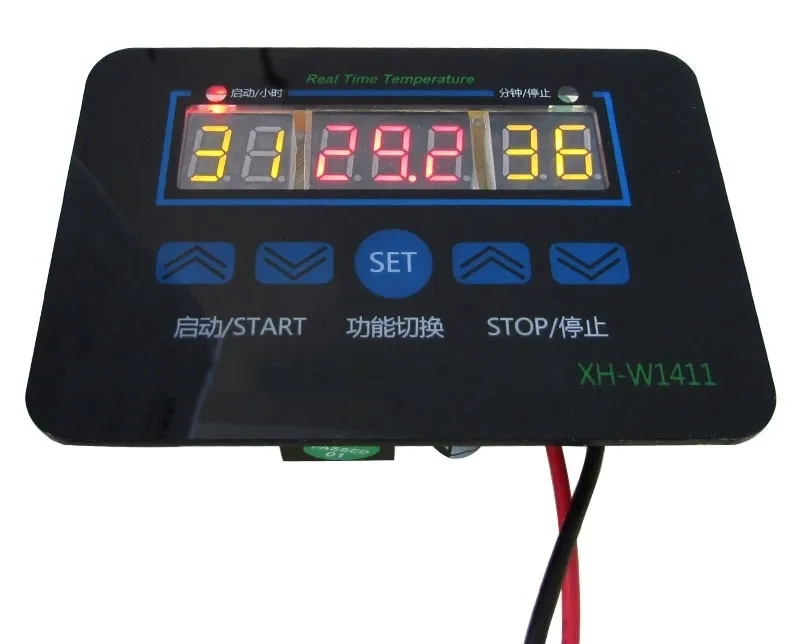

Sterownik PE 5067

STEROWNIK TEMPERATURY 12V -19°C~99°C W1411.

Dane techniczne:

- Napięcie zasilania: 12 V

- Zakres temperatur: -19 ~ 99°C

- Skok regulacji: 0.1°C

- Dokładność pomiaru: ± 0.2°C

- Sonda temperatury: NTC 10 K wodoodporna

- Długość sondy: 1m

- Max. obciążenie przekaźnika:

- 20A 14VDC

- 20A 125VAC

- Wymiary max.: 89x59x21mm

Opis wyświetlaczy:

- Wyświetlacz lewy: temperatura ponownego załączenia

- wyświetlacz środkowy: wyświetlana aktualna temperatura

- wyświetlacz prawy: temperatura wyłączenia

Opis kontrolek:

- lewa czerwona: przekaźnik załączony

- prawa zielona: przekaźnik rozłączony

Wyłączenie urządzenia:

Aby wprowadzić urządzenie w tryb czuwania należy wcisnąć oraz przytrzymać przez 3 sekundy przycisk SET, ponowne włączenie następuje po krótkim naciśnięciu przycisku SET.

Funkcje:

Aby wybrać daną funkcję należy wcisnąć przycisk SET oraz wybrać funkcję. Zostanie ona aktywna jeżeli na środkowym wyświetlaczu będzie widniał jej numer.

Funkcje czasowe są funkcjami dodatkowymi, działają niezależnie od ustawień temperatury.

F-1: Naprzemienne ustawienie załączenia oraz rozłączenia przekaźnika. Lewy wyświetlacz czas pracy w minutach, prawy wyświetlacz czas przerwy w minutach.

F-2: wyłącznik czasowy: ustawić po jakim czasie sterownik ma rozłączyć przekaźnik. Lewy wyświetlacz godziny, prawy wyświetlacz minuty

F-3: włącznik czasowy: ustawić po jakim czasie sterownik ma załączyć przekaźnik. Lewy wyświetlacz godziny, prawy wyświetlacz minuty

Korekta temperatury:

aby wprowadzić korektę temperatury należy odłączyć zasilanie, następnie wcisnąć i trzymać przycisk SET oraz podpiąć zasilanie. Teraz należy puścić przycisk SET a klawiszami po lewej stronie wybrać o ile ma być korygowana temperatura.
