Sterownik Pololu 36v4

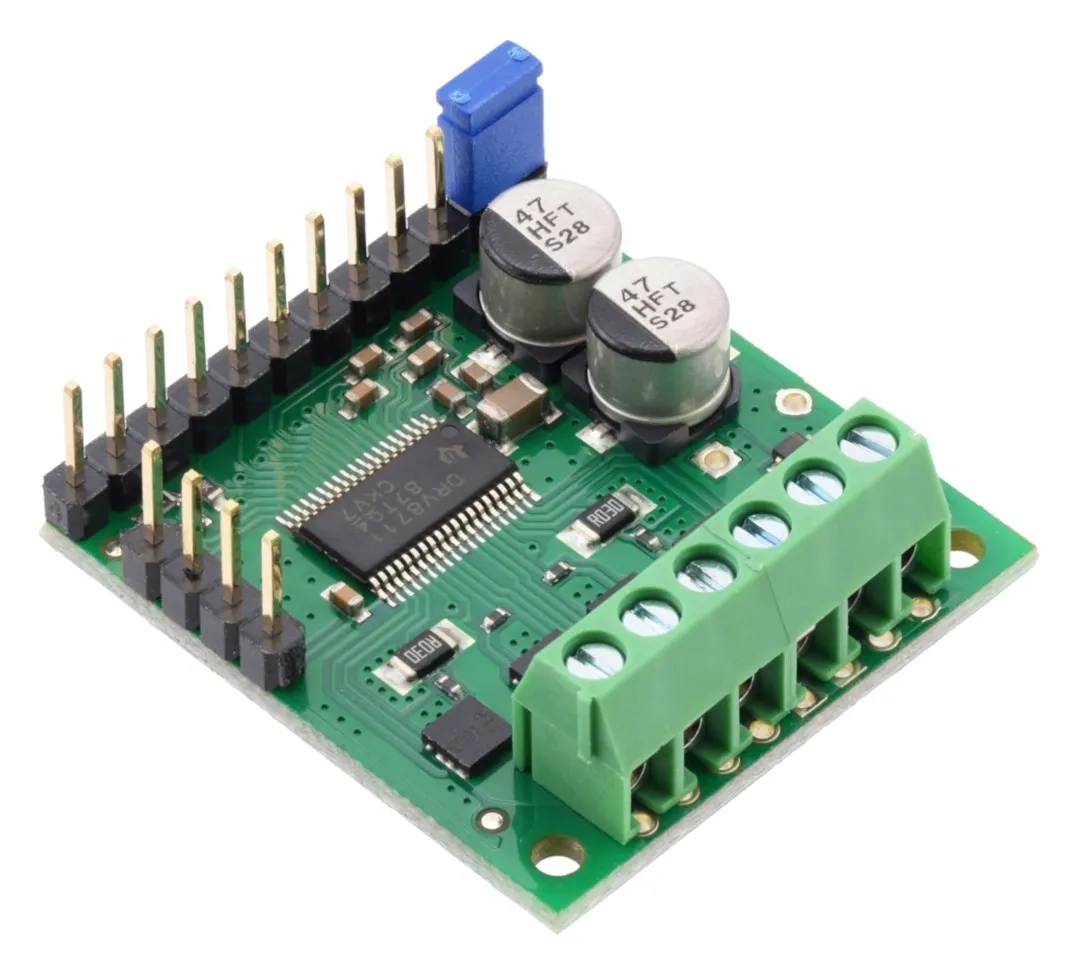

36v4 - sterownik silnika krokowego High-Power 50V/6A - Pololu 3730

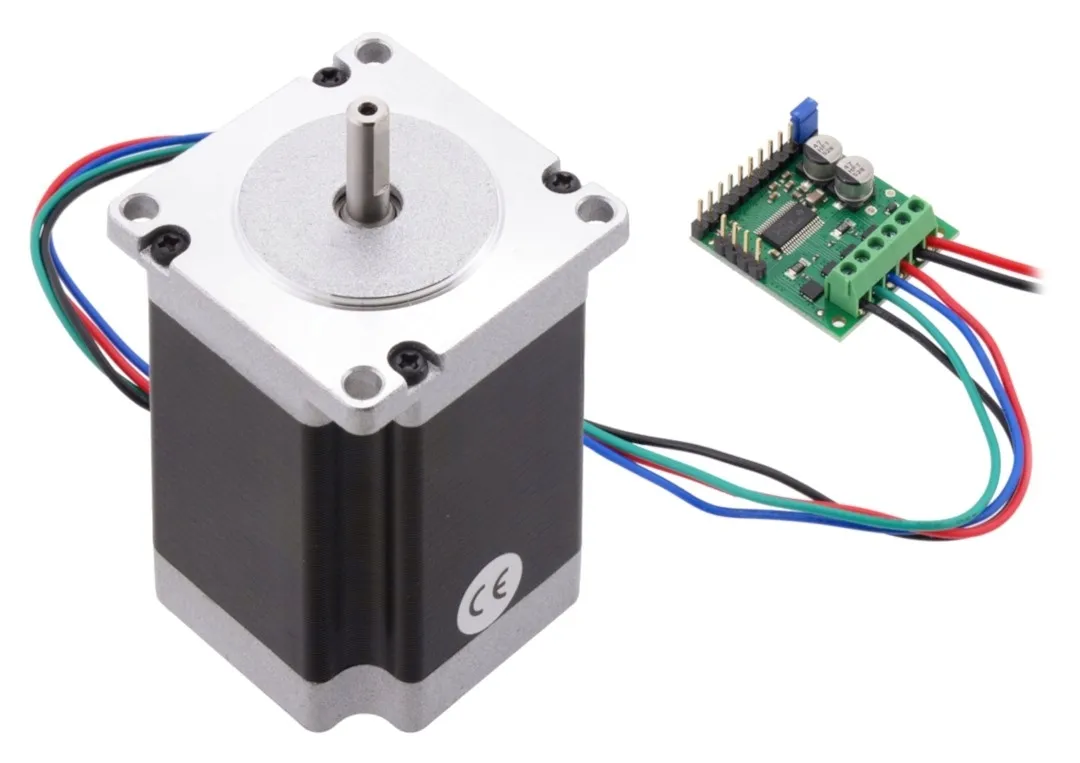

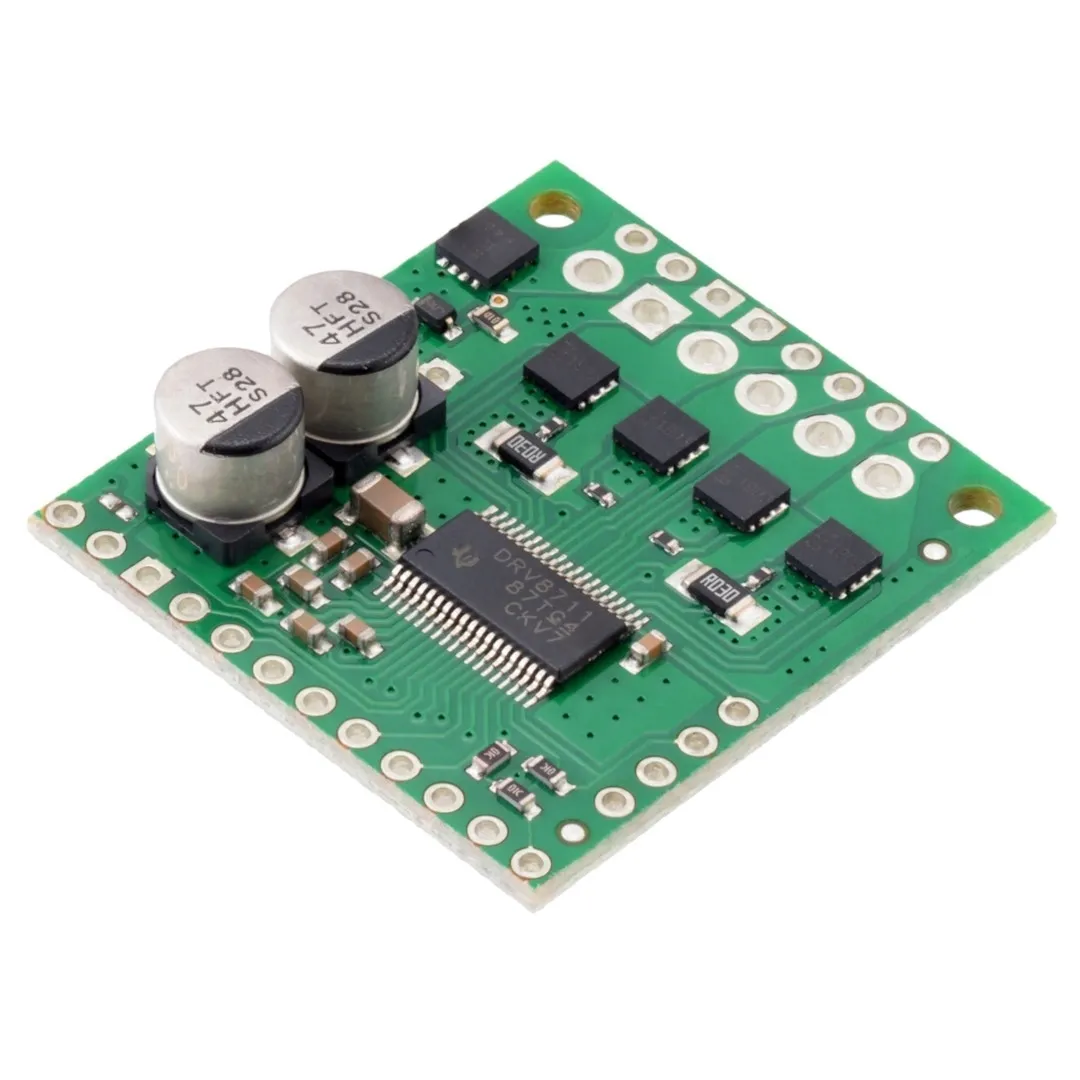

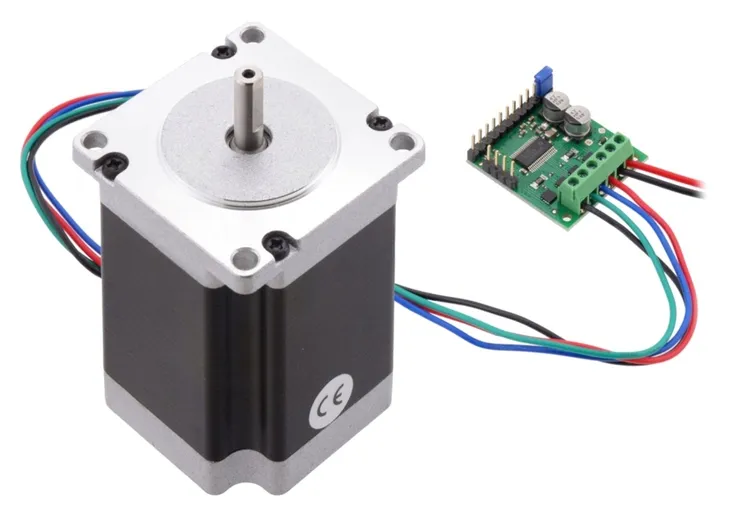

Sterownik silnika krokowego oparty o układ DRV8711 pozwala na sterowanie jednym bipolarnym silnikiem krokowym. Zasilany napięciem z zakresu od 8 V do 50 V, przy maksymalnym poborze prądu 6 A na cewkę. Maksymalna rozdzielczość: 1/256 kroku. Moduł pozwala na przepływ do 4 A prądu bez radiatora.

Indeks: PLL-14787

Specyfikacja Pololu 36v4 - sterownika silnika krokowego High-Power 50V/6A

• Napięcie zasilania silnika: od 8 V do 50 V
• Prąd: maks. na cewkę 4 A(przy zastosowaniu chłodzenia do 6A)
• Napięcie zasilania części logicznej: 1,8 V, 3,3 V i 5 V
• Interfejs:
• SPI
• Prosty interfejs sterowania kierunkiem i krokiem
• Interfejs PWM do sterowania silnikami DC
• Praca w 9 różnych trybach:
• pełny krok
• pół kroku
• 1/4 kroku
• 1/8 kroku
• 1/16 kroku
• 1/32 kroku
• 1/64 kroku
• 1/128 kroku
• 1/256 kroku
• Ochrona przed:
• wstecznym napięciem
• zbyt niskim napięciem
• zbyt wysokim prądem
• przegrzaniem

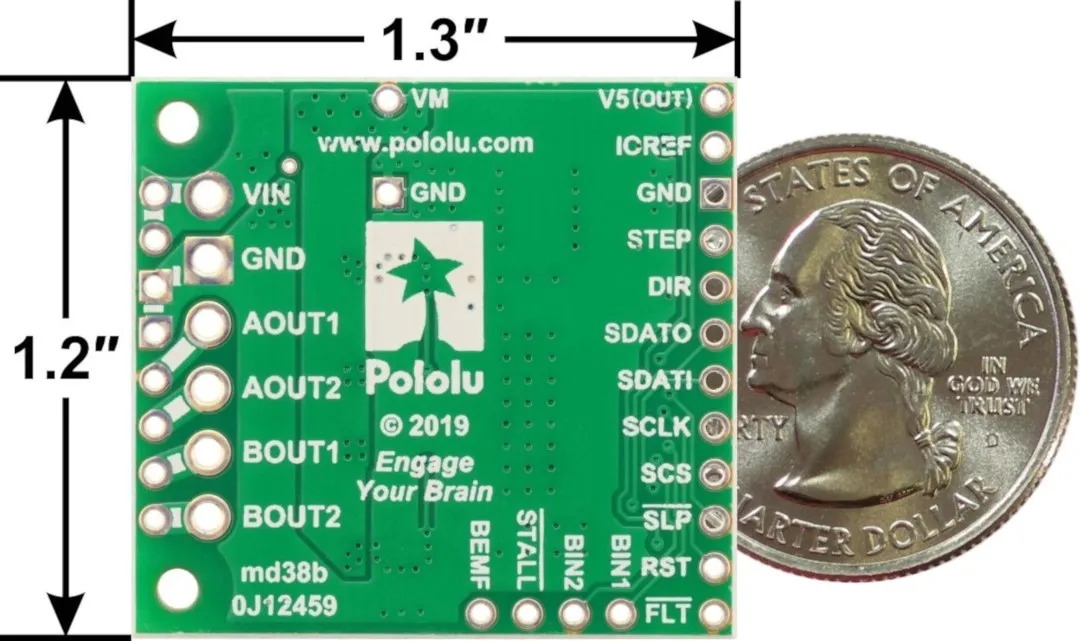

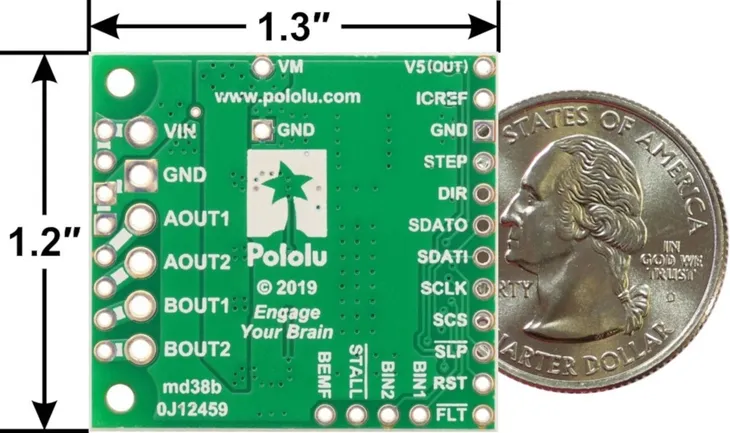

• Wymiary: 34 x 30 x 10 mm
• Masa: 9 g
