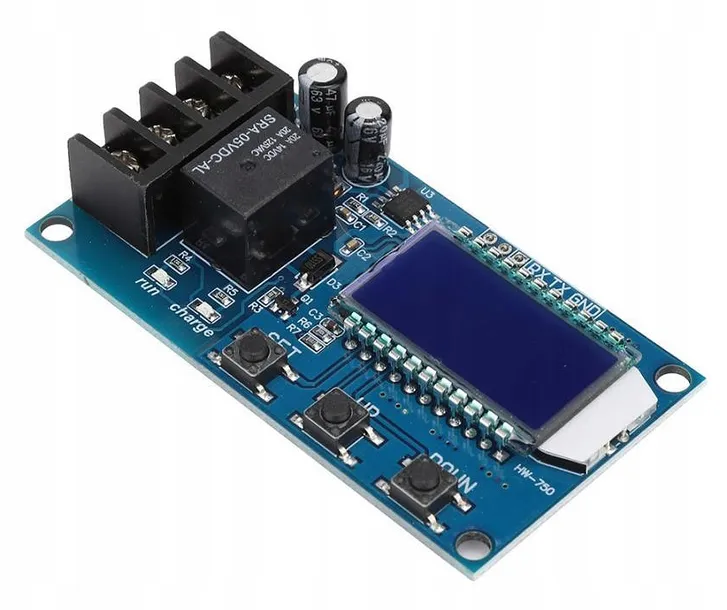

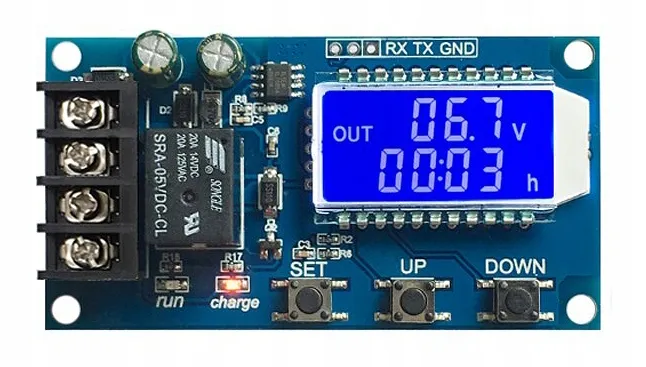

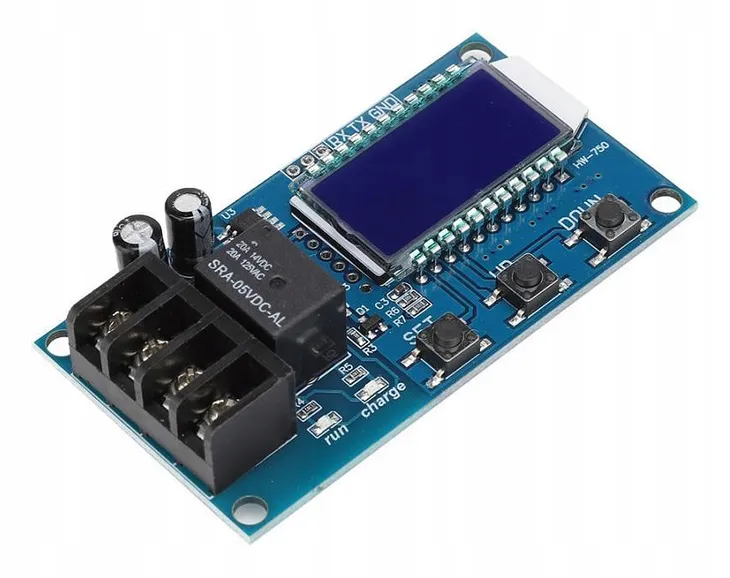

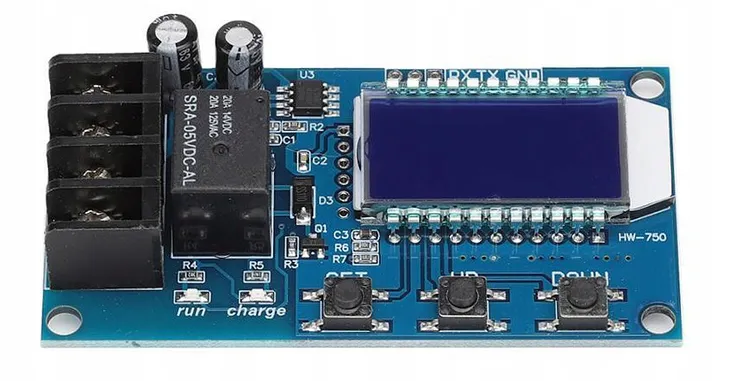

Sterownik Reball XY-L10A

Regulator ładowania XY-L10A

Moduł regulacji ładowania akumulatora o  obciążalności do 10A Zabezpieczający przed przeładowaniem.

Umożliwia kontrolę ładowania akumulatorów od 6 do 60V.

Po osiągnięciu określonego napięcia moduł odłącza źródło zasilania przez co   chroni akumulator przed przeładowaniem i uszkodzeniem.

Model produktu: XY-L10A

Obsługiwane napięcie: DC 6 - 60v

Obciążalność do: 10A

Dokładność pomiaru : 0.1V

Zakres stosowania: akumulatory kwasowe, litowe

Możliwość sterowania za pomocą portu UART

Zasilanie modułu ze źródła napięcia (prostownika, zasilacza)

Uproszczona instrukcja:

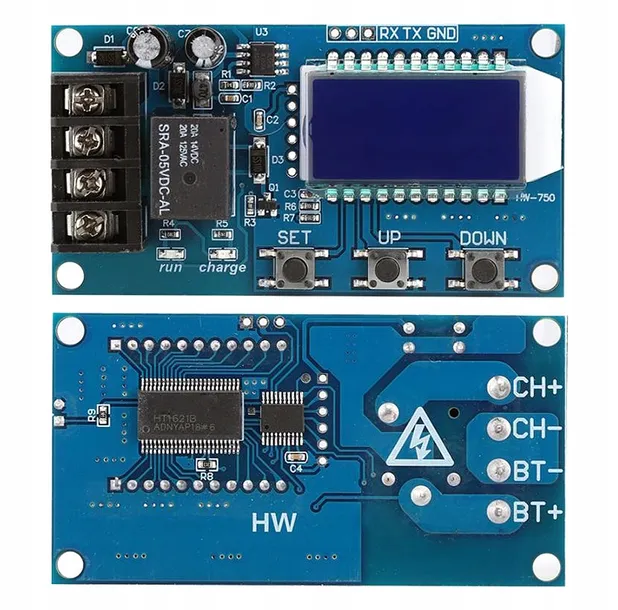

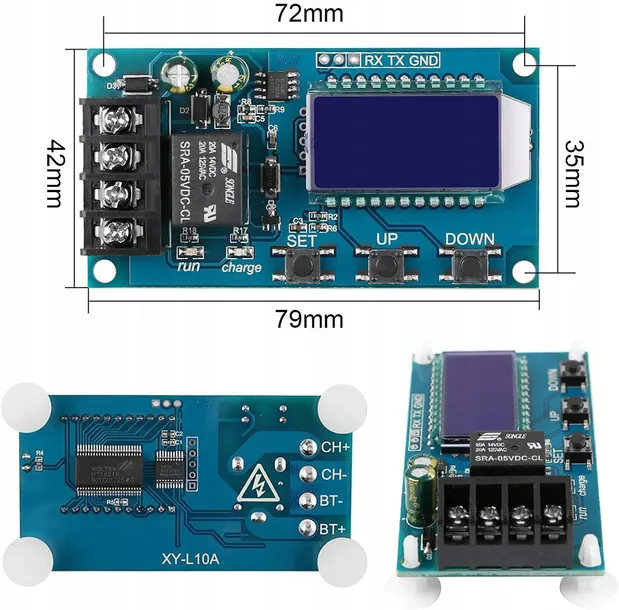

1. CH+  źródło ładowania „+”
2. CH –  źródła ładowania „-”
3. BT - „-” ładowanego akumulatora
4. BT + „+” ładowanego akumulatora;

dn : napięcie załączenia ładowania

UP: napięcie zakończenia ładowania

OP: czas ładowania

Ładowarka obsługuje dwa tryby ładowania:

Automatyczny - Ładowanie rozpocznie się poniżej napięcia "dn" i zakończy w momencie osiągnięcia poziomu napięcia "UP"

Czasowy - Ładowanie rozpocznie się poniżej napięcia "dn" zakończenie nastąpi w momencie osiągnięcia maksymalnego napięcia "UP" lub po upływie ustalonego czasu (OP)

Układ zasilany jest ze złącz CH + oraz CH -

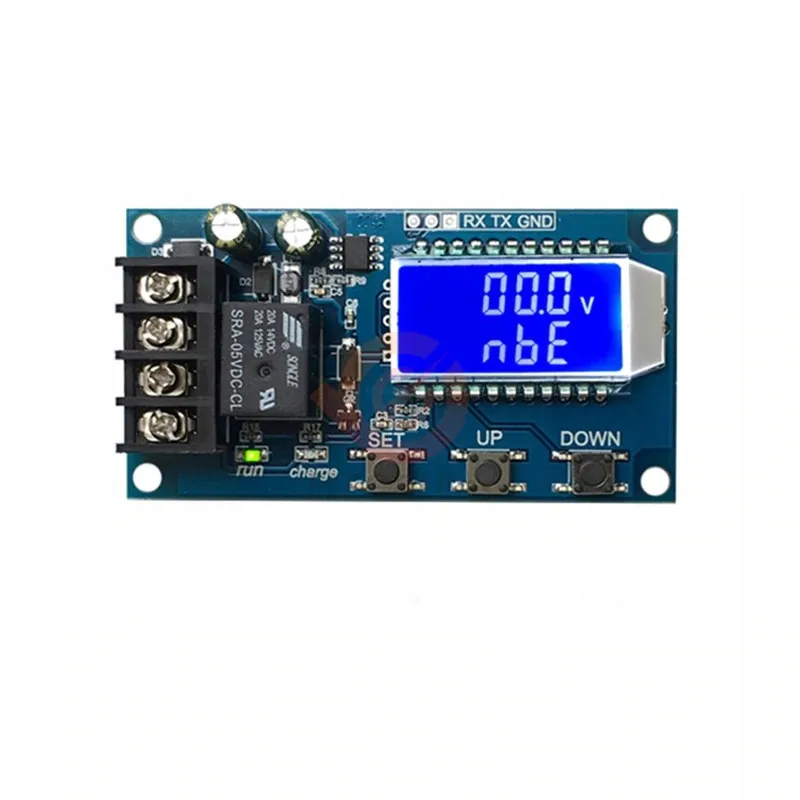

Napis "nbE" oznacza brak podpiętego akumulatora do złącz BT - i BT +

Parametry UART:

UART: 115200,8, 1

ON - Załączenie styku

Off - Rozłączenie styku

Start / Stop - Rozpoczęcie transmisji danych do sterownika

Read - Odczyt parametrów

Dw10.0 - ustawienie parametru "Dn"

Up20.0 ustawienie parametru "UP"

xx: xx - Nastawa czasu ładowania (00:00  zeruje licznik)
