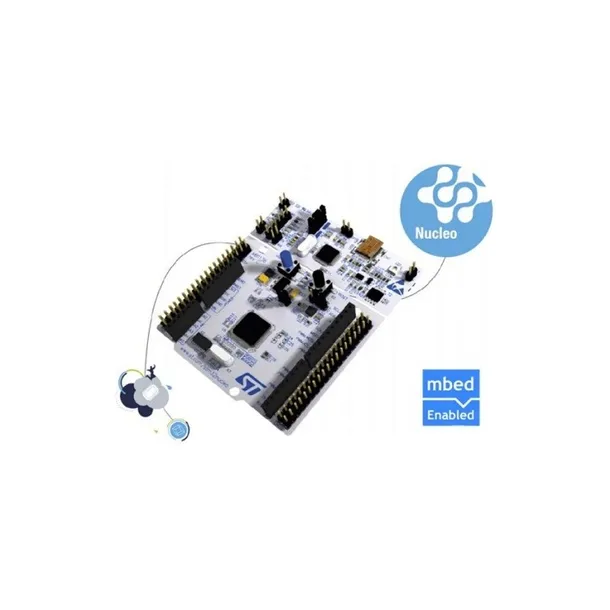

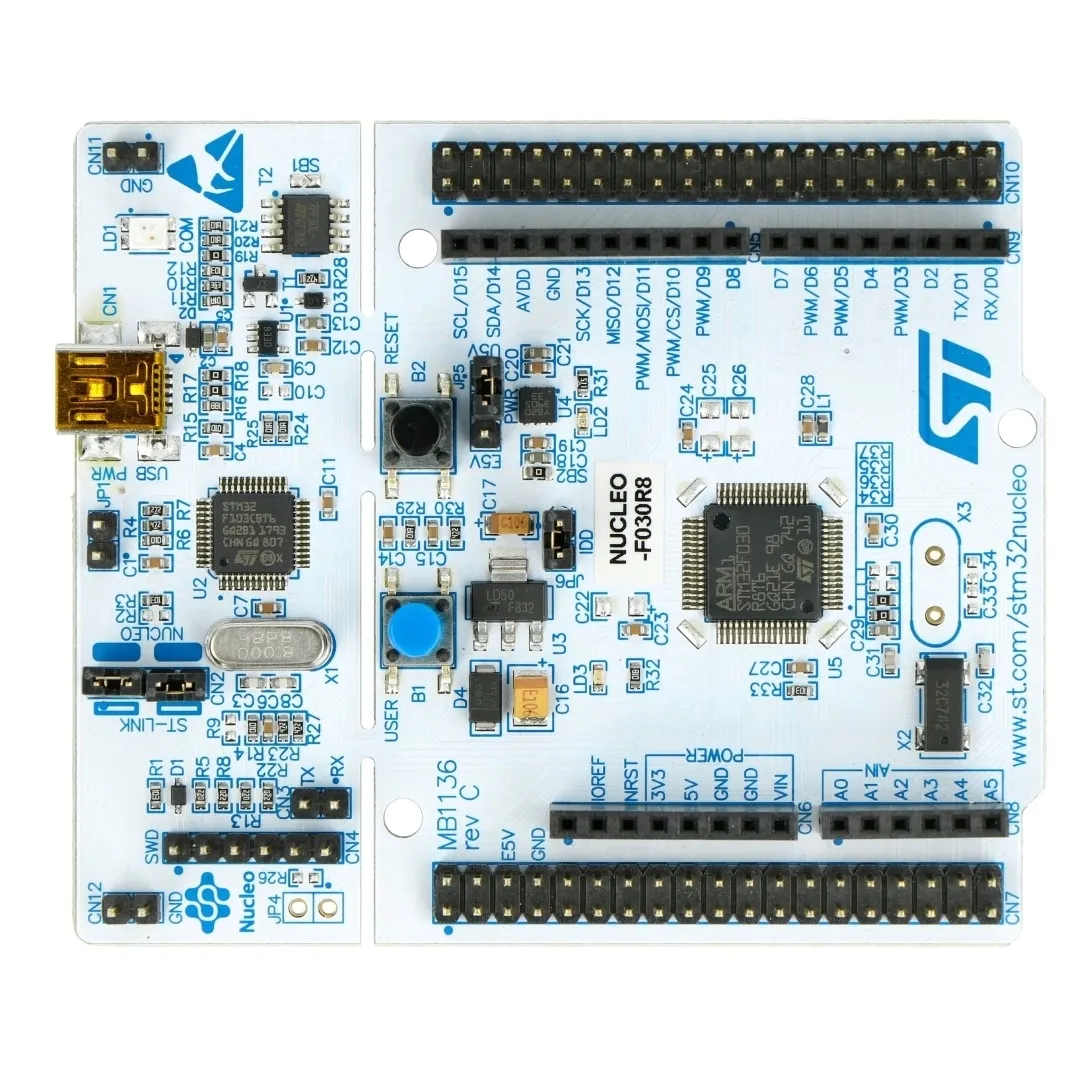

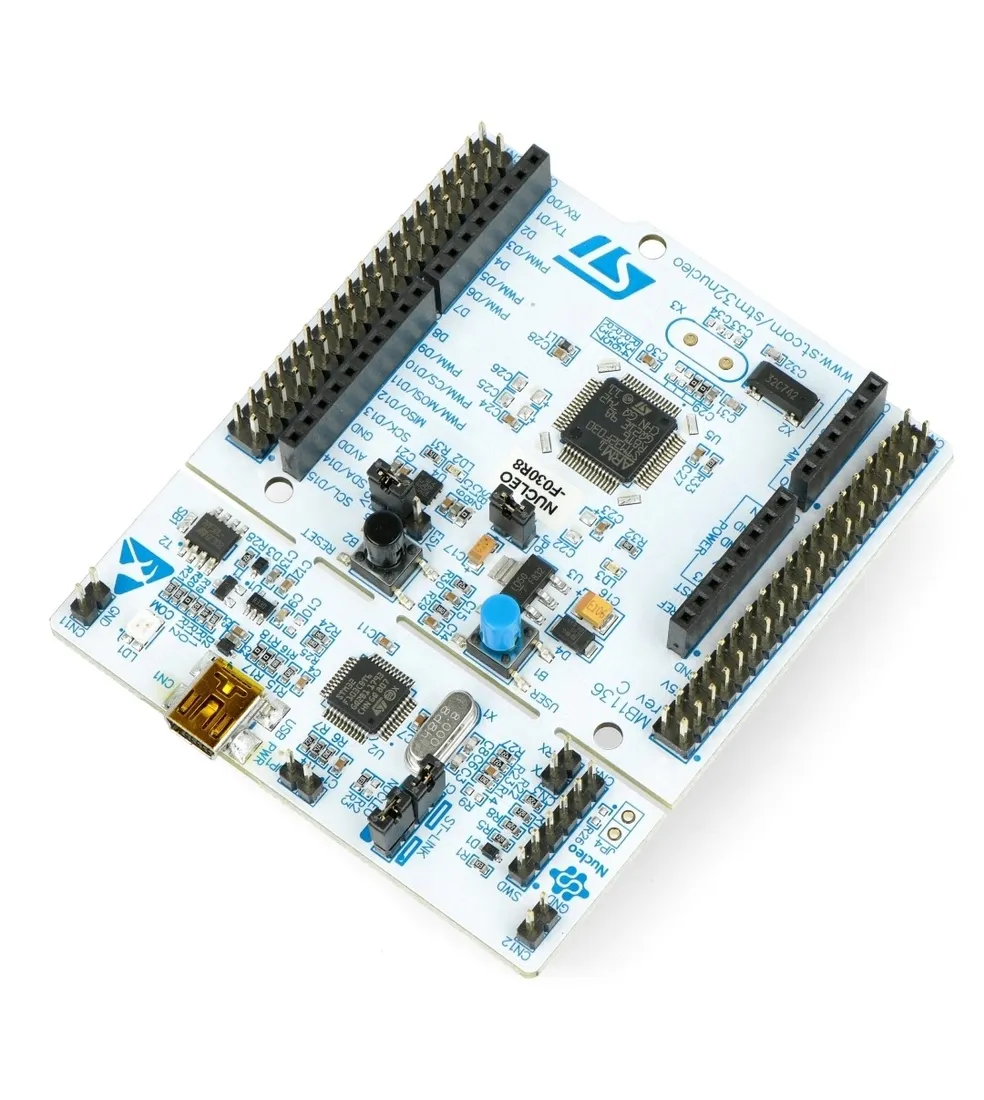

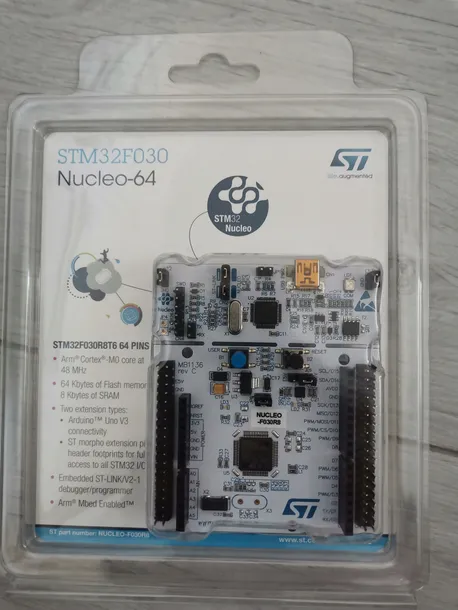

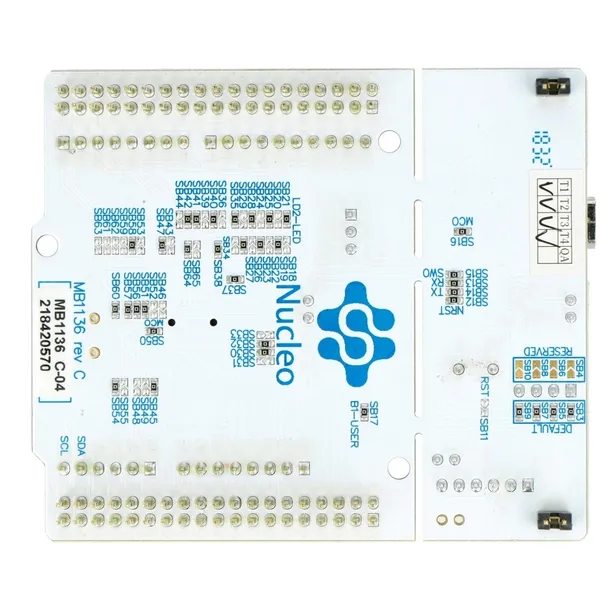

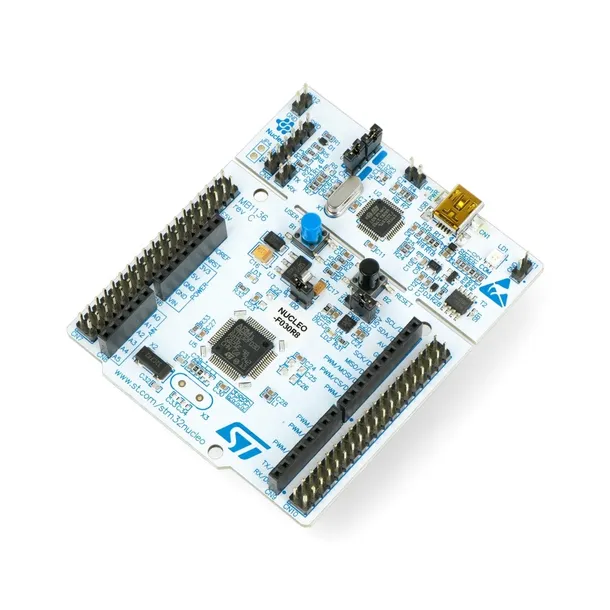

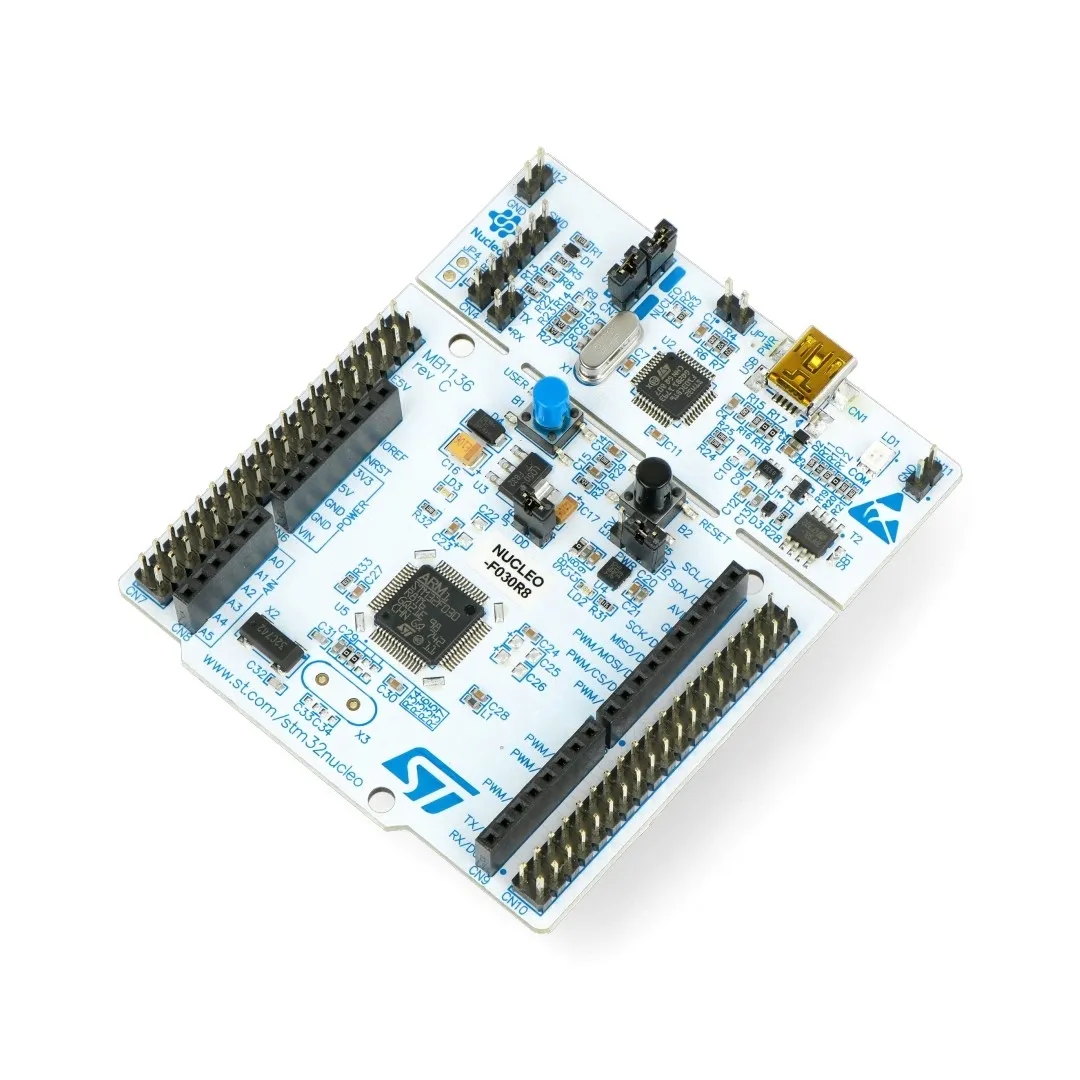

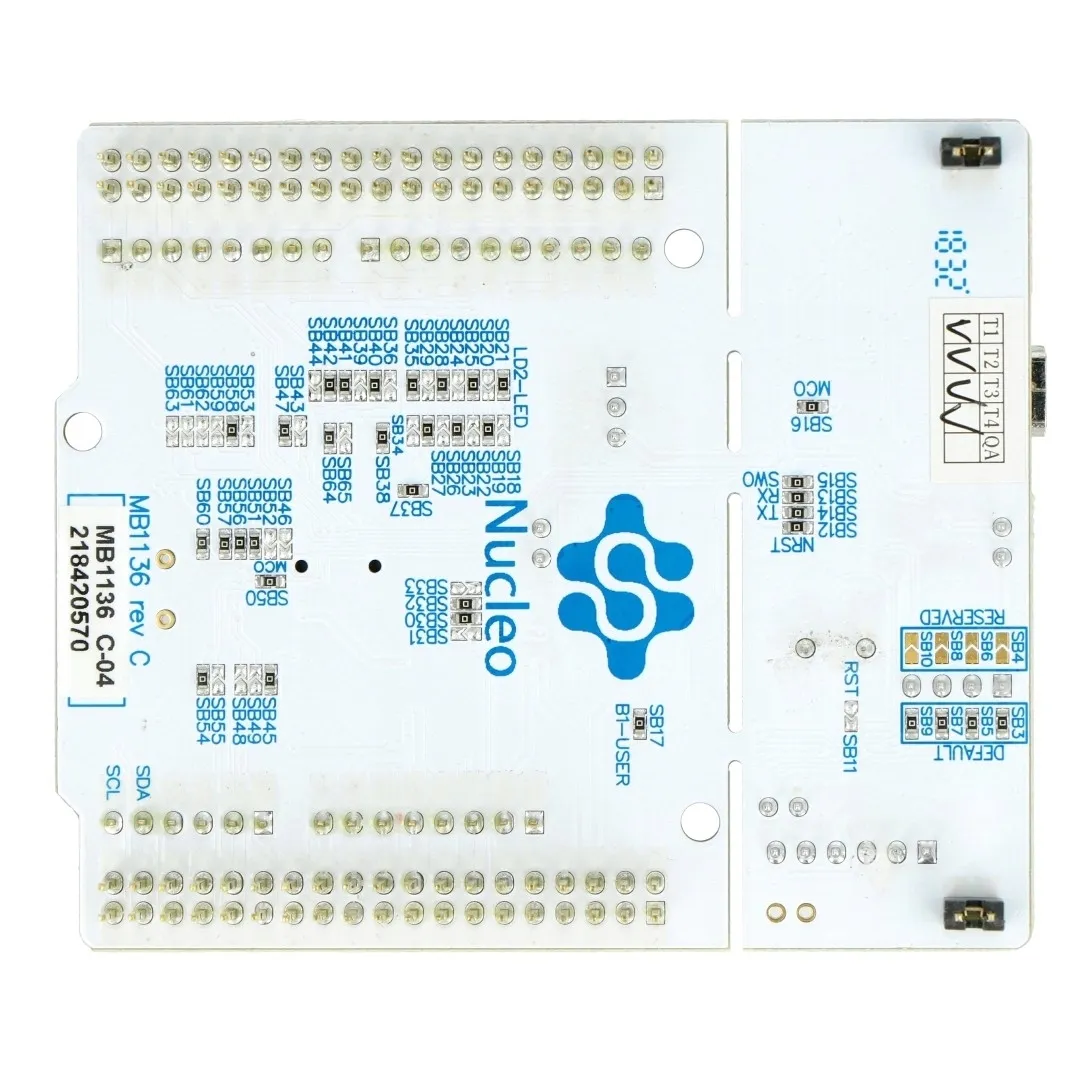

Sterownik STMicroelectronics NUCLEO-F030R8

STM32 NUCLEO-F030R8 - STM32F030R8T6 ARM Cortex M0

Moduł z 32-bitowym mikrokontrolerem wyposażonym w rdzeń ARM Cortex M0, 48 MHz, 64 kB Flash, 8 kB RAM. Nucleo jest kompatybilny z platformą mbed, posiada złącza umożliwiające podłączenie nakładek Arduino tzw. Arduino Shield.

Indeks: DIS-02215

Specyfikacja płytki ewaluacyjnej

• Mikrokontroler:  STM32F030R8T6
• Rdzeń: ARM Cortex M0 32-bit
• Częstotliwość taktowania: 48 MHz
• Pamięć programu Flash: 64 kB
• Pamięć RAM: 8 kB
• Przetwornik analogowo-cyfrowy: 12-bitowy, 16-kanałowy
• Ilość Timerów: 10
• Ilość programowalnych wejść/wyjść: 55
• Interfejsy: 2x I2C, 2x USART,  2x SPI
• Dwa typy złącz:
• Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
• Standardowe piny STMicroelectronics Morpho, umożlwiające dostęp do wyprowadzeń mikrokontrolera
• Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
• Możliwość zasilania poprzez złącze USB
• Wbudowane trzy diody LED:
• 1 x sygnalizująca napięcia zasilania
• 1 x sygnalizująca komunikację
• 1 x do dyspozycji użytkownika
• Dwa przyciski:
• 1 x RESET
• 1 x do dyspozycji użytkownika
• Trzy różne interfejsy poprzez złącze miniUSB (USB re-enumeration):
• Wirtualny port COM
• Pamięć masowa
• Port do programowania/debuggowania
• Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
