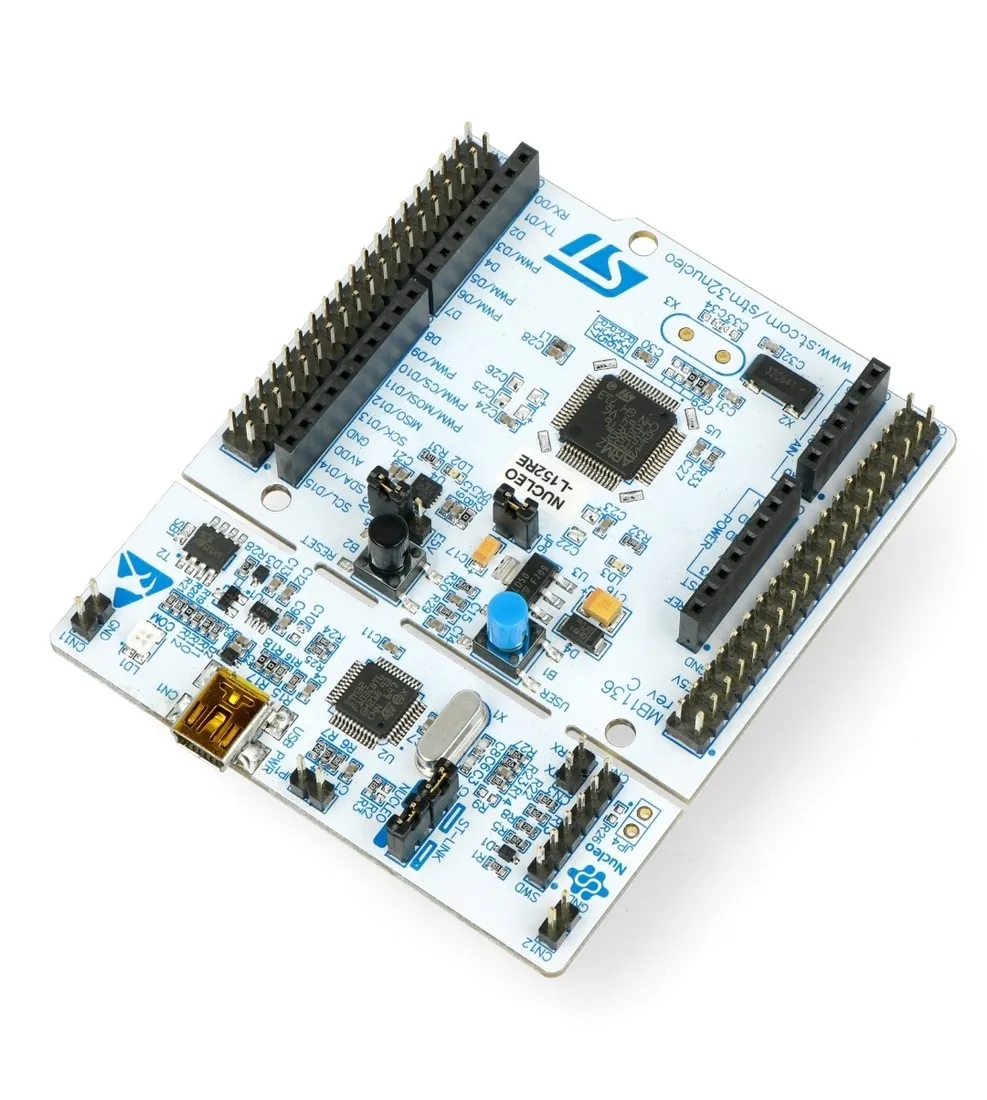

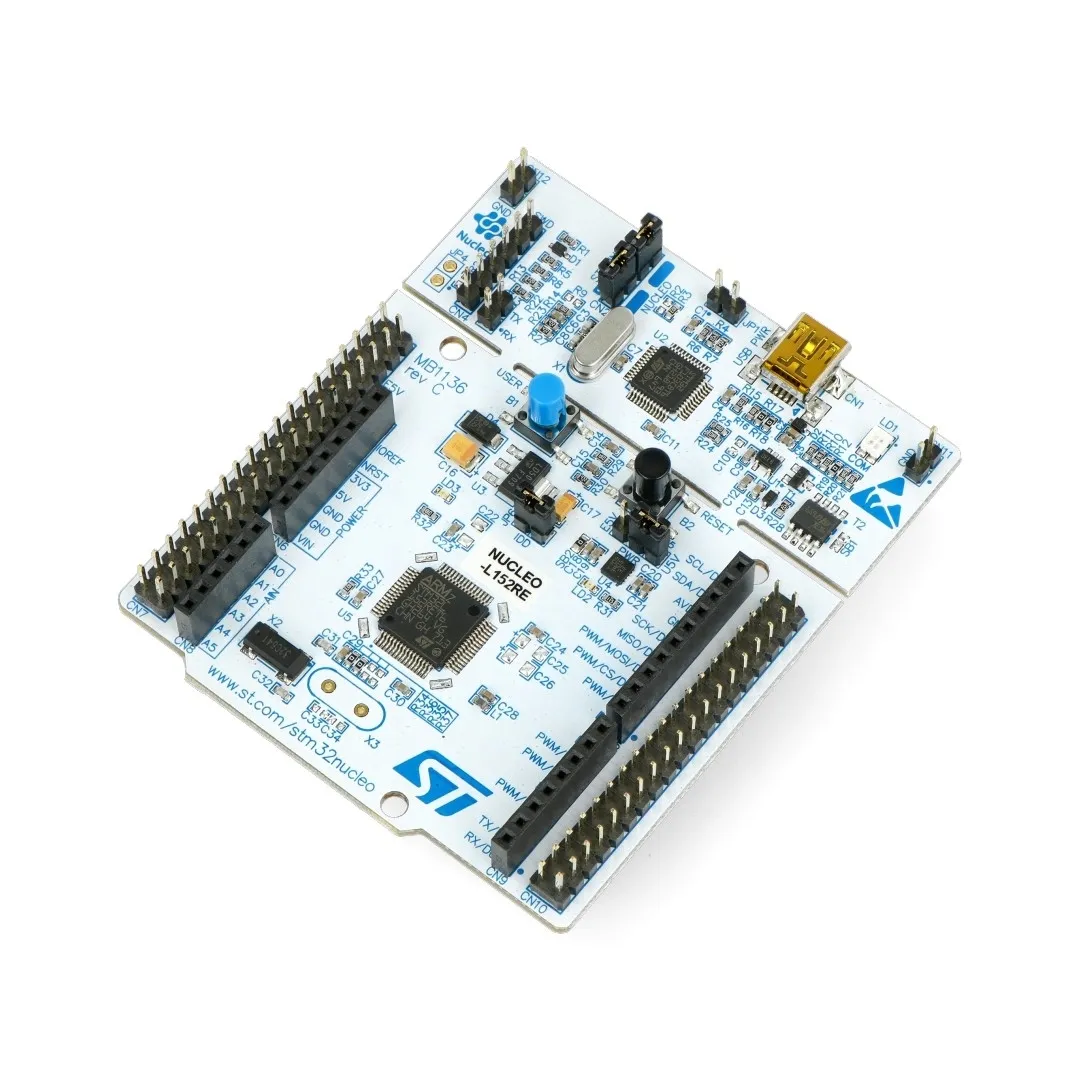

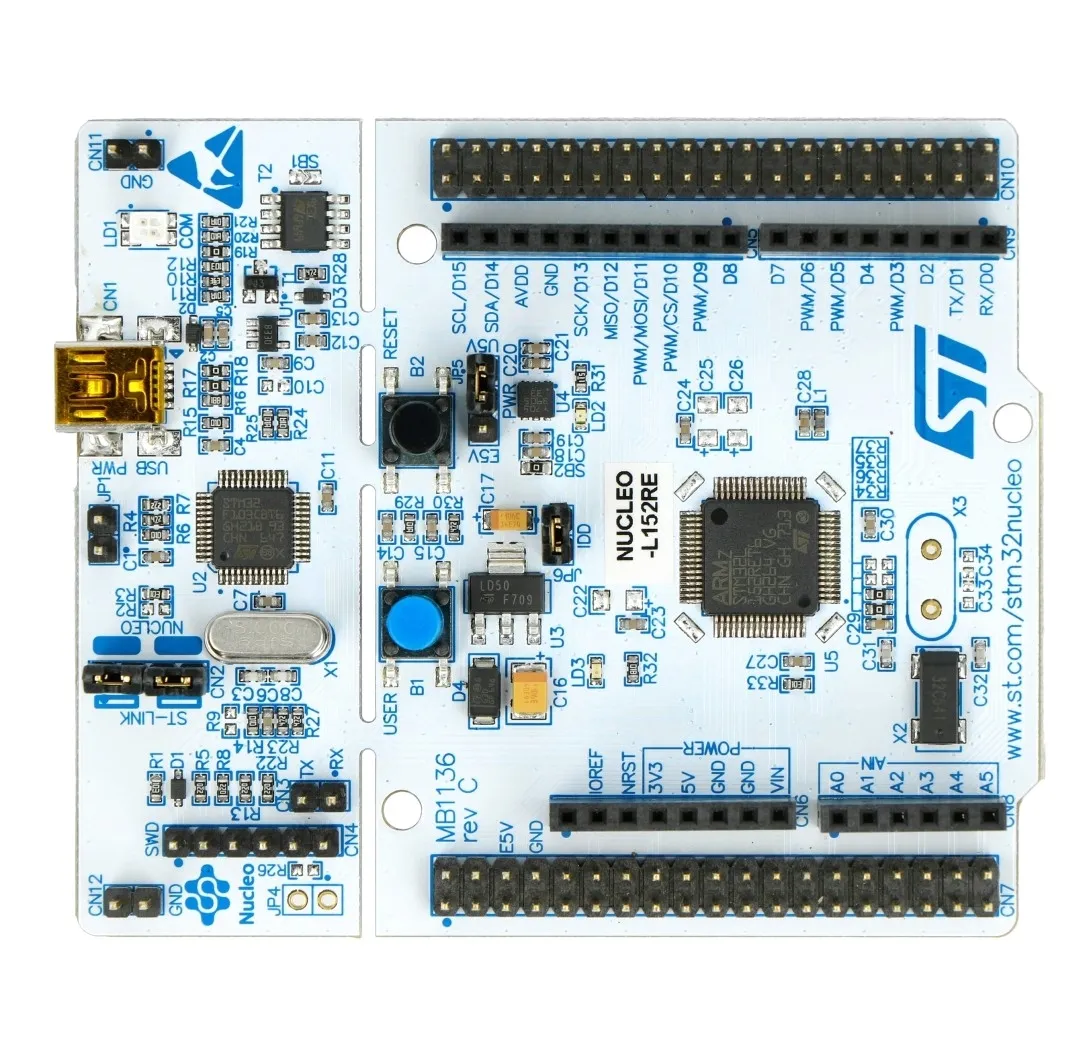

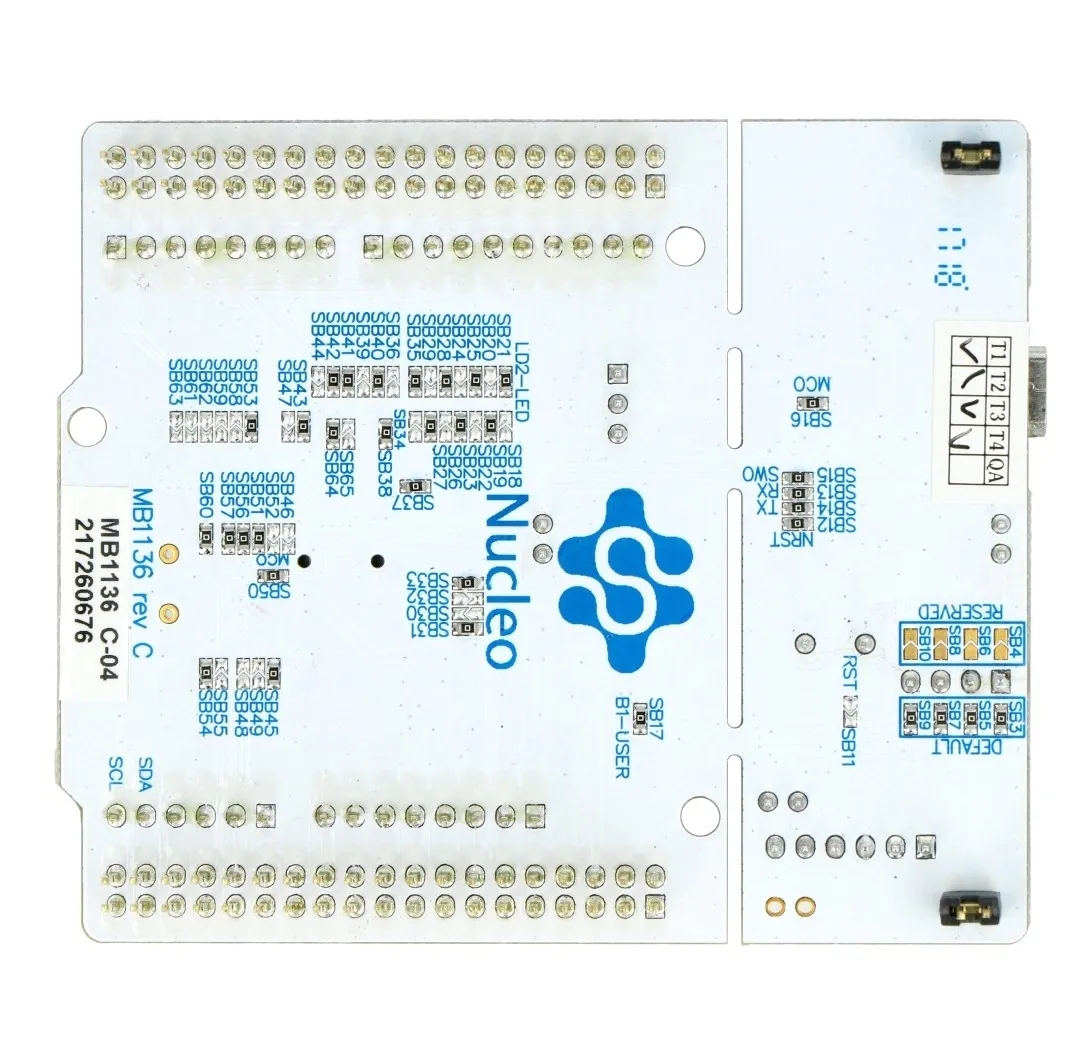

Sterownik STMicroelectronics NUCLEO-L152RE

STM32 NUCLEO-L152RE - Low Power STM32L152RET6 ARM Cortex M3

Moduł z 32-bitowym mikrokontrolerem o niskim poborze mocy wyposażonym w rdzeń ARM Cortex M3, 32 MHz, 512 kB Flash, 80 kB SRAM. Nucleo jest kompatybilny z platformą mbed, posiada złącza umożliwiające podłączenie nakładek Arduino tzw. Arduino Shield.

Indeks: DIS-02216

Specyfikacja płytki ewaluacyjnej

• Mikrokontroler: Ultra Low Power STM32L152RET6
• Rdzeń: ARM Cortex M3 32-bit
• Częstotliwość taktowania: 32 MHz
• Pamięć programu Flash: 512 kB
• Pamięć RAM: 80 kB
• Przetwornik analogowo-cyfrowy (ADC): 12-bitowy, 40-kanałowy
• Przetwornik cyfrowo-analogowy (DAC): 12-bitowy, 2-kanałowy
• Ilość Timerów: 11
• Wbudowany sterownik LCD 8x40 segmentów
• Interfejsy: 5x USART, 3x SPI 16Mbit/s, 2x I2C, SDIO, USB Full Speed
• Dwa typy złącz:
• Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
• Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
• Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
• Możliwość zasilania poprzez złącze USB
• Wbudowane trzy diody LED:
• 1 x sygnalizująca napięcia zasilania
• 1 x sygnalizująca komunikację
• 1 x do dyspozycji użytkownika
• Dwa przyciski:
• 1 x RESET
• 1 x do dyspozycji użytkownika
• Trzy różne interfejsy poprzez złącze miniUSB (USB re-enumeration):
• Wirtualny port COM
• Pamięć masowa
• Port do programowania/debuggowania
• Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
