Sterownik STMicroelectronics X-NUCLEO-GFX02Z1

X-NUCLEO-GFX02Z1 Płytka z wyświetlaczem dla STM32 Nucleo-144

X-NUCLEO-GFX02Z1 Płytka z wyświetlaczem dla STM32 Nucleo-144

Płytka rozszerzająca X-NUCLEO-GFX02Z1 jest przeznaczona do zestawów Nucleo, wzbogacając płytki STM32 Nucleo-144 o zaawansowane funkcje graficznego interfejsu użytkownika (GUI). Umożliwia projektowanie oraz testowanie grafik przy wsparciu silnika TouchGFX firmy ST Microelectronics.

Płytka ta ma wbudowany 2,2-calowy wyświetlacz TFT oraz 8-bitowy interfejs równoległy. Oferuje również pamięć Flash Q-SPI NOR o pojemności 64 megabitów, co pozwala na przechowywanie różnorodnych grafik i tekstów, a dodatkowo wyposażona jest w 5-kierunkowy dżojstik do sprawnej nawigacji po GUI.

Specyfikacja

• Wyświetlacz: LCD TFT
• Przekątna: 2,2"
• Rozdzielczość: 320×240 (QVGA)
• Interfejs: równoległy 8-bit
• Joystick: 5-kierunkowy
• Pamięć: NOR FLASH Q-SPI: 64 Mbit (8MB)
• Dżojstik: ułatwiający nawigację po menu
• Kompatybilność: z płytkami STM32 Nucleo-144 za pomocą interfejsu ST Morpho
• Współpraca: ze środowiskiem graficznym TouchGFX

Kompatybilne zestawy Nucleo

Płytka X-NUCLEO-GFX02Z1 charakteryzuje się złączem ST Morpho, co zapewnia kompatybilność z płytkami Nucleo-144, takimi jak: NUCLEO-F412ZG, NUCLEO-F413ZH, NUCLEO-F446ZE, NUCLEO-F722ZE, NUCLEO-F746ZG, NUCLEO-F756ZG, NUCLEO-F767ZI, NUCLEO-H743ZI, NUCLEO-H723ZG, NUCLEO-H753ZI, NUCLEO-H745ZI-Q, NUCLEO-H755ZI-Q, NUCLEO-H7A3ZI-Q, NUCLEO-L496ZG, NUCLEO-L496ZG-P, NUCLEO-L4A6ZG, NUCLEO-L4P5ZG, NUCLEO-L4R5ZI, NUCLEO-L4R5ZI-P, NUCLEO-L552ZE-Q oraz NUCLEO-U575ZI-Q.

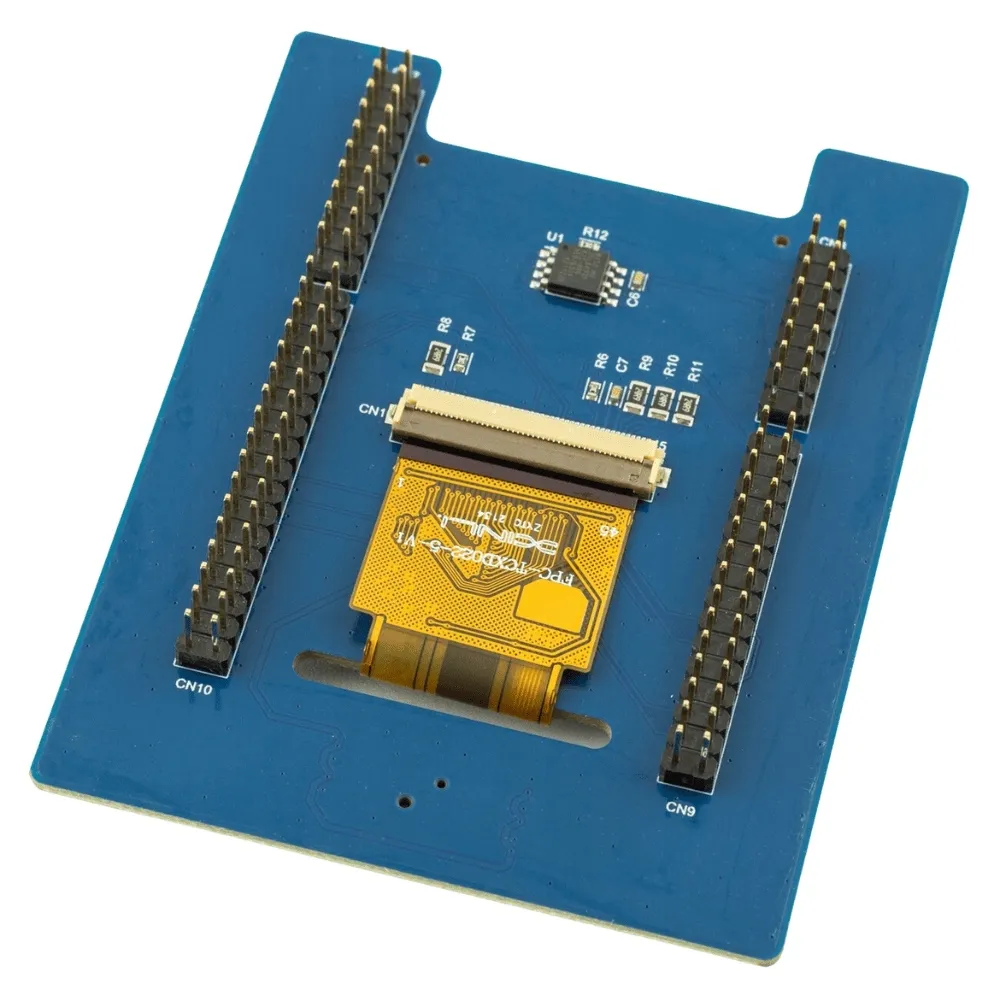

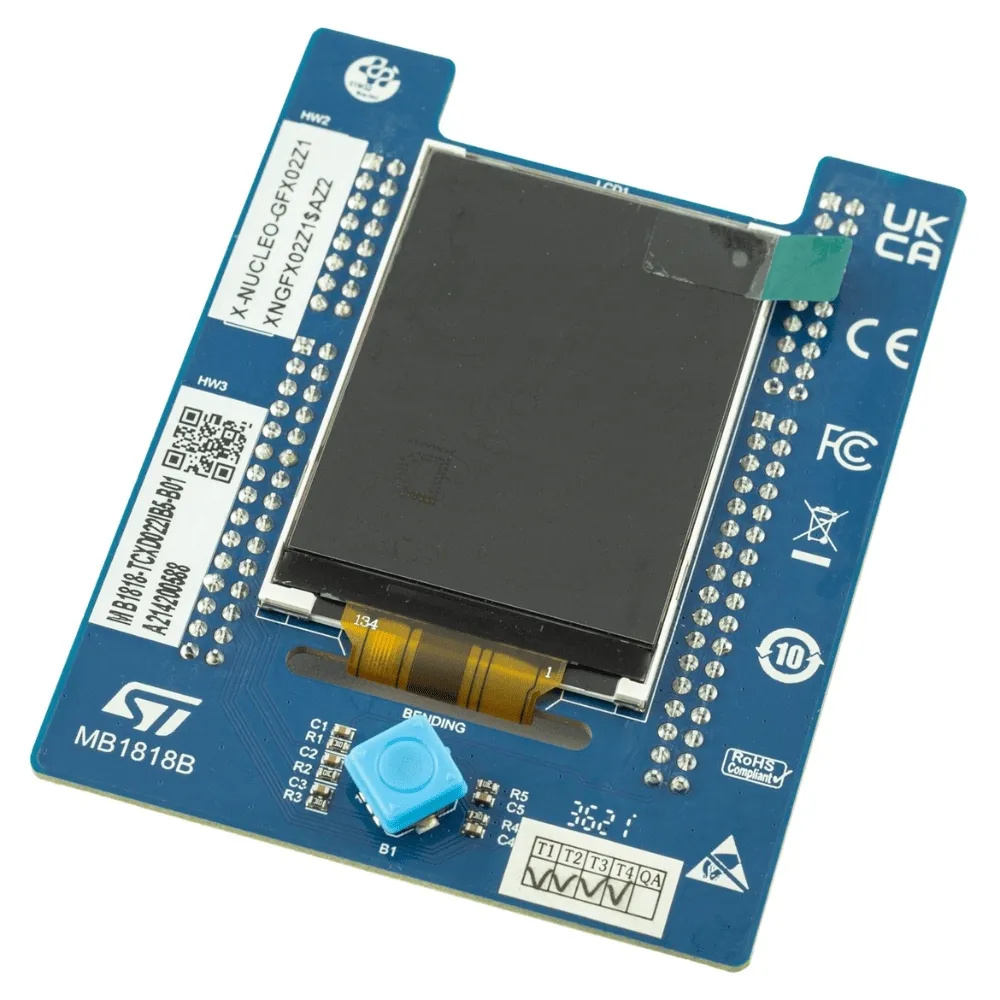

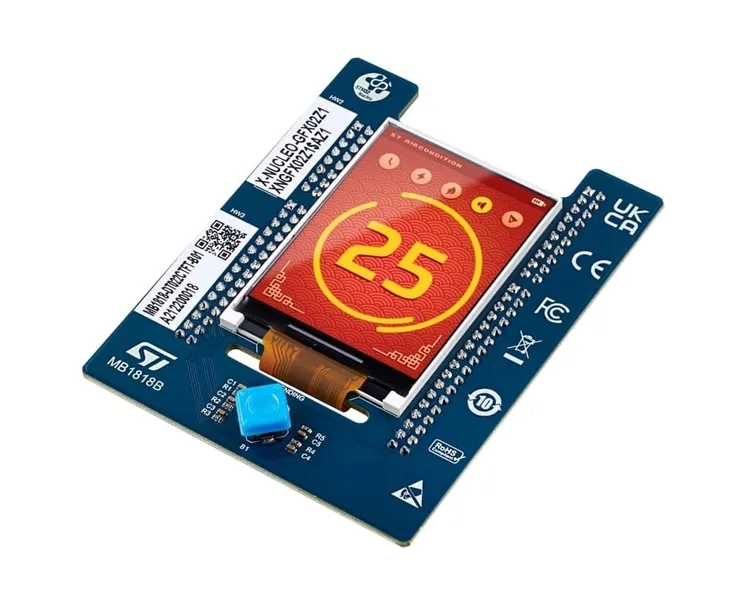

❇️ GALERIA:
