STMicroelectronics ODYSSEY STM32MP157C

ODYSSEY STM32MP157C - Minikomputer z układem STM32MP157C 4GB eMMC WiFi+Bluetooth

Opis

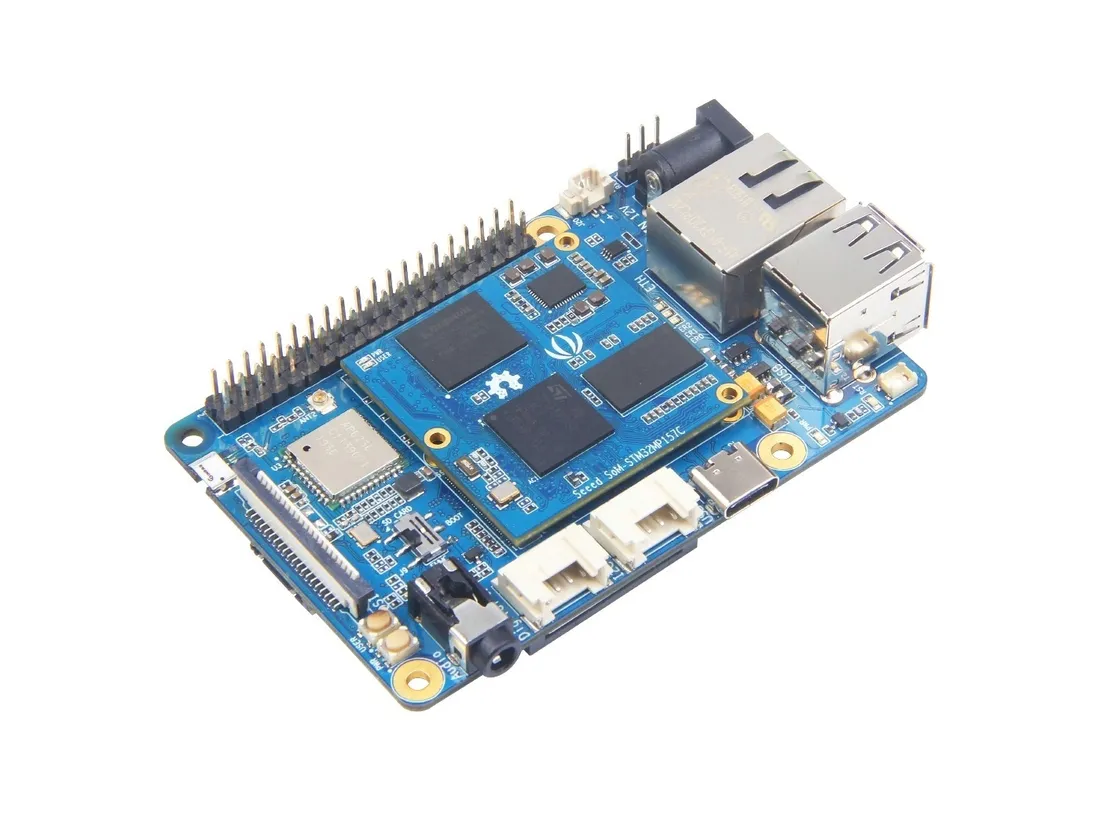

ODYSSEY STM32MP157C to minikomputer z układem SOM STM32MP157C . Układ SOM integruje dwurdzeniowy procesor Arm® Cortex®-A7 oraz koprocesor Arm® Cortex®-M4 , a także układ zasilania PMIC, 512 MB pamięci RAM i 4 GB pamięci eMMC . Zestaw składa się z modułu SOM (System-On-Module) oraz płyty bazowej rozszerzającej możliwości zestawu o liczne złącza: Gigabit Ethernet, Wi-Fi/BLE, zasilające DC, USB Hosts, USB-C, MIPI-DSI, DVP dla kamery oraz złącze audio.

1. STM32MP157C: Procesor o podwójnej architekturze: Arm® Cortex®-A7 i Cortex®-M4
2. MT41K256M16TW-107: 512 MB 16-bitowy układ pamięci RAM
3. STPMIC1APQR: układ zarządzania energią
4. EMMC04G-M627: 4 GB pamięci eMMC
5. LED
6. 7. 8. Złącza 70-pin

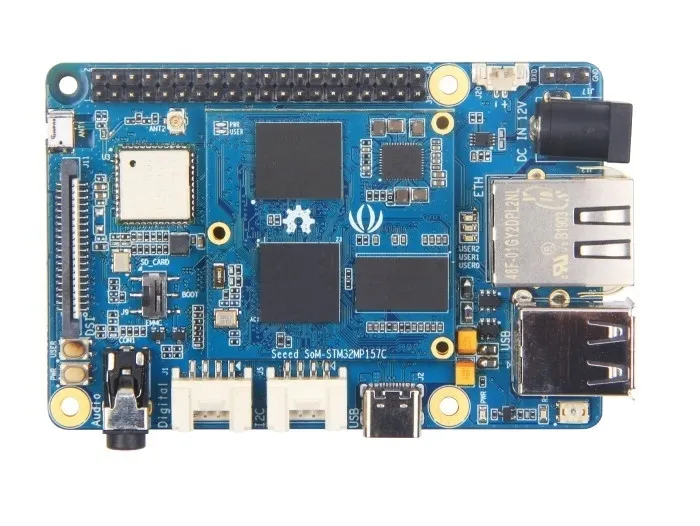

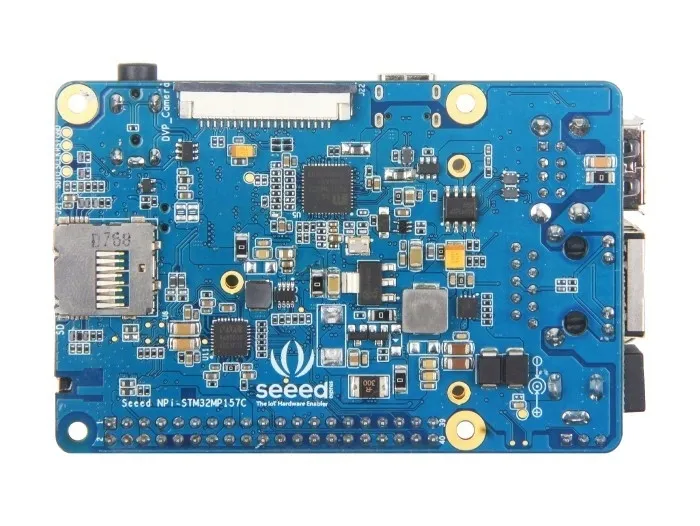

1. Seed SoM-STM32MP157C
2. Port zasilania DC
3. Interfejs Ethernet
4. Dwa porty USB Host
5. USB 2.0 typu C
6. Cyfrowy interfejs Grove
7. I2C Grove
8. Audio 3,5 mm
9. Interfejs MIPI DSI
10. Interfejs GPIO 40-pin
11. AP6236: Układ sterujący Wi-Fi 2,4G i BT 4.2
12. Przełącznik suwakowy (wybór karty SD lub eMMC)
13. Debugowanie UART
14. JST 1 mm: 3V interfejs baterii RTC
15. Przycisk Reset
16. Przycisk PWR
17. Przycisk użytkownika
18. PWR LED
19. LED użytkownika
20. ACA-5036-A2-CC-S: Wbudowana antena ceramiczna 2,4 GHz.
21. IPEX 1. generacji: gniazdo anteny zewnętrznej 2.4G
22. Gniazdo karty SD
23. Interfejs kamery DVP
24. KSZ9031: Karta sieciowa
25. STMPS2252MTR: Układ przełącznika zasilania
26. MP9943: Układ scalony Buck DC-DC
27. WM8960: Układ kodeków audio
28. MP2161: Układ scalony Buck DC-DC

Zestaw wyposażony został również w 40-pinowe złącze kompatybilne z nakładkami dla Raspberry Pi.

Właściwości

SOM STM32MP157C

• MPU: STM32MP157C:
• 32-bit Dual-Core Arm® Cortex®-A7
• 32-bit Arm Cortex®-M4 with FPU/MPU
• PMU: ST PMIC STPMIC1A
• RAM: 512 MB DDR3 RAM
• Flash: 4 GB eMMC
• Urządzenia peryferyjne: 3 x 70-pinowe złącza płytka-płytka
• Wymiary: 38 x 38 mm

Płyta bazowa

• Urządzenia peryferyjne
• 2 x Host USB
• 1 x Gigabit Ethernet
• 1 x Audio 3,5 mm
• 1 x MIPI DSI dla wyświetlacza
• 1 x DVP dla kamery
• 2 x Grove (GPIO i I2C)
• 1 x Gniazdo kart SD (z tyłu)
• WiFi/BLE
• WiFi 802.11 b/g/n 2,4 GHz
• Bluetooth 4.1 z BLE
• Dioda LED: reset, 3 x użytkownika, zasilanie
• Zasilanie
• 1 x gniazdo DC 12V do 24V/2A (zalecany pobór mocy 12V/2A)
• 1 x USB Type-C
• Przyciski: reset, użytkownika, przełącznik
• Temperatura pracy: od 0 do 75°C
• Wymiary: 56 x 85 mm

Prezentacja możliwości zestawu

W zestawie

• Zestaw ODYSSEY STM32MP157C
• 3 x Śruba
• 3 x Nakrętka
