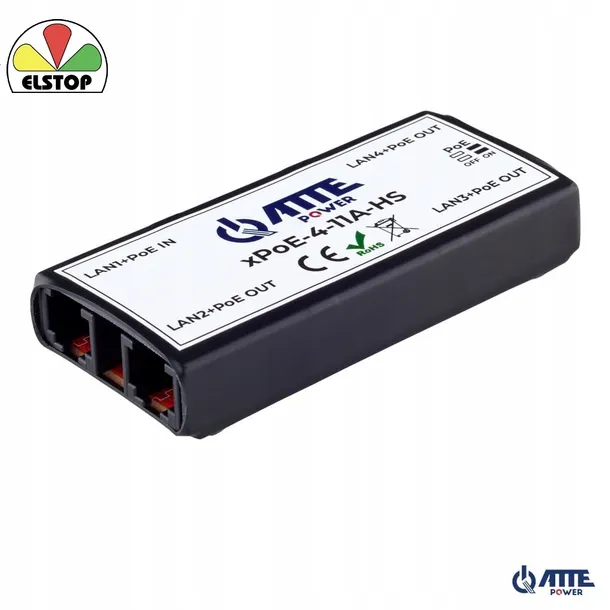

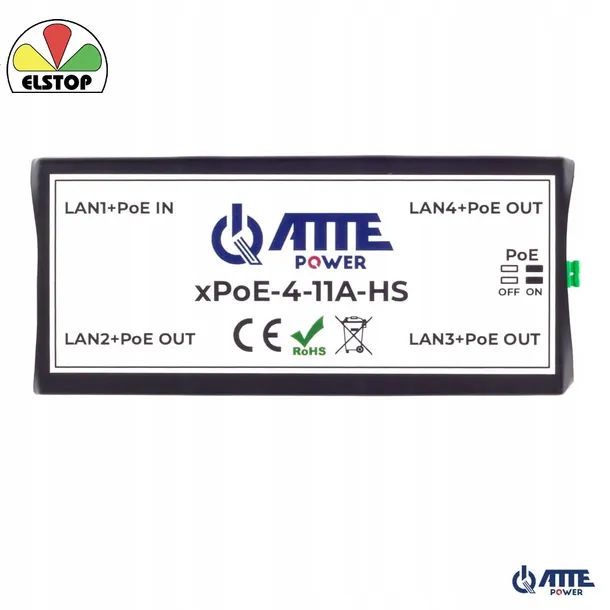

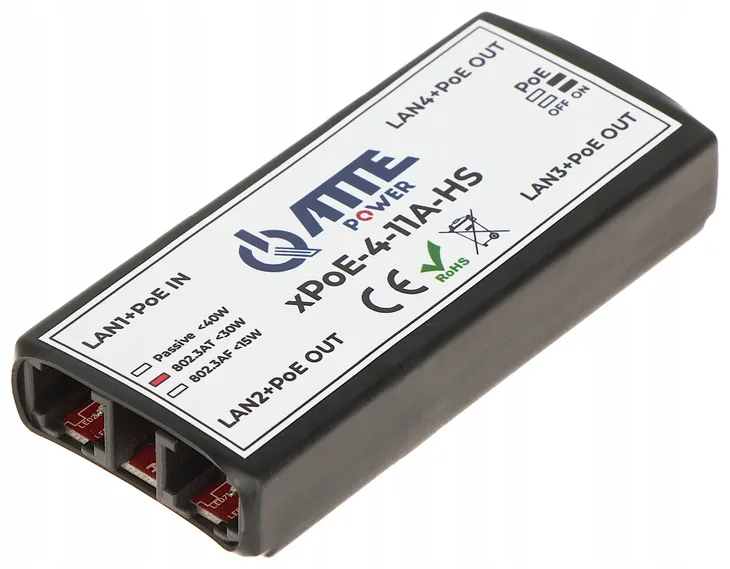

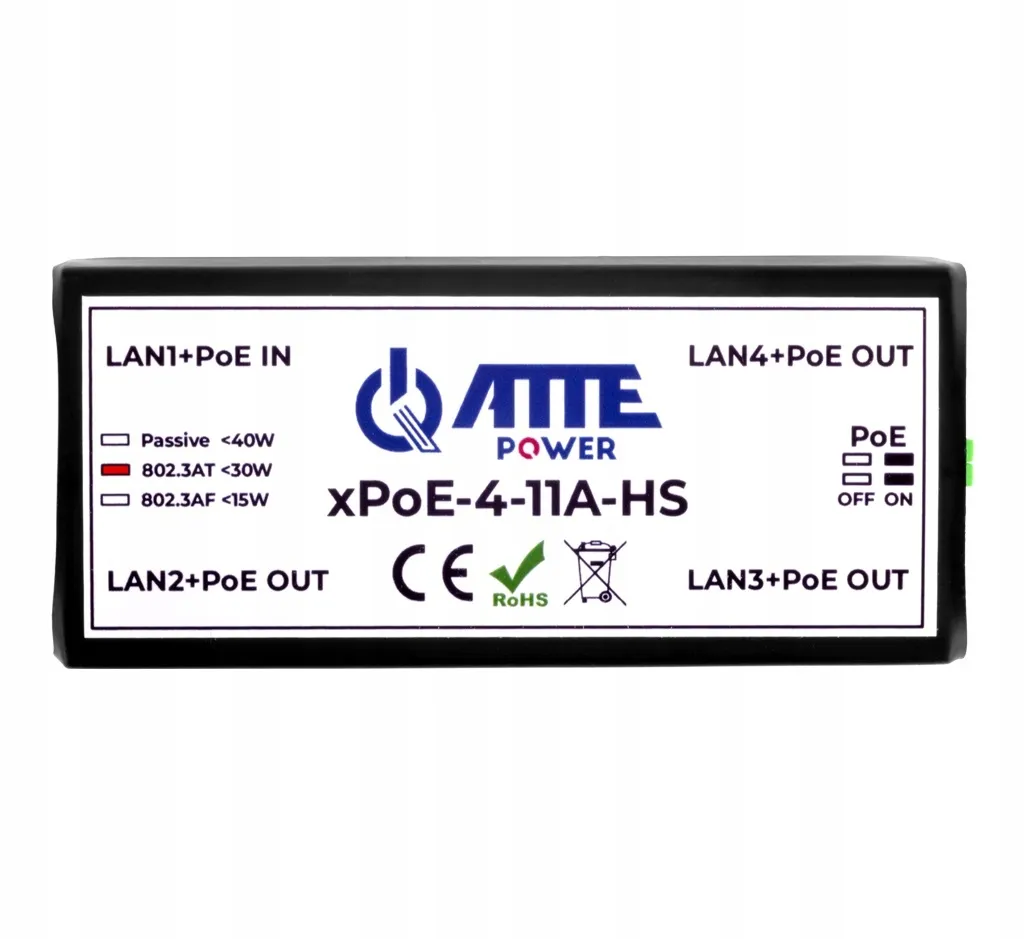

Switch Atte XPOE-4-11A-HS 4-portowy

SWITCH POE, EXTENDER XPOE-4-11A-HS 4-PORTOWY ATTE

SWITCH 4-PORTOWY POE ATTE xPoE-4-11-HS

Switch PoE 4 portowy 10/100Mbps, extender (1xPoE IN 802.3at/af + 3xPoE OUT), zasilany z PoE (max 40W), typu xPoE-4-11-HS

Przeznaczenie

xPoE-4-11-HS został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.

Najważniejsze cechy i funkcje:

• niewielkie rozmiary urządzenia
• możliwość zasilania nawet 3 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
• zasilany wyłącznie z innego switcha 802.3at/af lub PoE PASSIVE (port PoE IN)
• do 40W sumarycznej mocy na wszystkie porty
• bezpiecznik elektroniczny na wejściu PoE IN
• możliwość zasilania kaskadowego (jeden xPoE zasila kolejne)
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• automatyczny wybór standardu PoE (at/af)
• bardzo niski pobór mocy (<1,5W)

Najważniejsze cechy

• Niewielkie rozmiary urządzenia
• Możliwość zasilania nawet 3 odbiorników PoE 802.3at/af lub PASSIVE
• Możliwość wyłączenia zasilania na wybranych portach PoE
• Wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
• Zasilany wyłącznie z innego switcha 802.3at/af lub PoE PASSIVE (port PoE IN)
• Do 40W sumarycznej mocy na wszystkie porty
• Bezpiecznik elektroniczny na wejściu PoE IN
• Możliwość zasilania kaskadowego (jeden xPoE zasila kolejne)
• Łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• Możliwość wyboru standardu PoE (at/af)
• Bardzo niski pobór mocy (<1,5W)

Przykład zastosowania xPoE-4-11-HS jako extedera sieci LAN

Przykład zastosowania xPoE-4-11-HS jako "rozdzielacza" dla dwóch kamer zasilanych z PoE

Przykład zastosowania xPoE-4-11-HS jako "rozdzielacza" dla dwóch kamer zasilanych z PoE

Specyfikacja

• Porty LAN: 4 porty RJ45 10/100Mbps(auto MDI-MDIX, autonegocjacja)
• Obsługiwane odbiorniki PoE (standard / moc max): 802.3af - do 15,4W LAN2...LAN4 802.3at - do 30W LAN2...LAN4 PoE PASSIVE - do 40W LAN2...LAN4
• Obsługiwane nadajniki PoE (standard / moc max): LAN1 802.3af - do 15,4W 802.3at - do 30W PoE PASSIVE - do 40W LAN2...LAN4 PoE PASSIVE - do 70W
• Wyjścia PoE (standard / tryb zasilania): LAN3..LAN4PoE PASSIVE / mode B (4,5+) (7,8-)LAN2PoE PASSIVE / mode A (1,2+) (3,6-) oraz mode B (4,5+) (7,8-)
• Wejście PoE LAN1 (standard / tryb zasilania): LAN1 802.3at, 802.3af, PASSIVE / mode A (1,2+/-) (3,6+/-) oraz mode B (4,5+/-) (7,8+/-)
• Pozostałe wejścia PoE (standard / tryb zasilania): LAN2 PASSIVE / mode A (1,2+) (3,6-) oraz mode B (4,5+) (7,8-) LAN3...LAN4 PoE PASSIVE / mode B (4,5+) (7,8-)
• Zabezpieczenie wejścia PoE (nadprądowe / przed zwarciem): LAN1 0,75A / elektroniczne (auto-powrót)

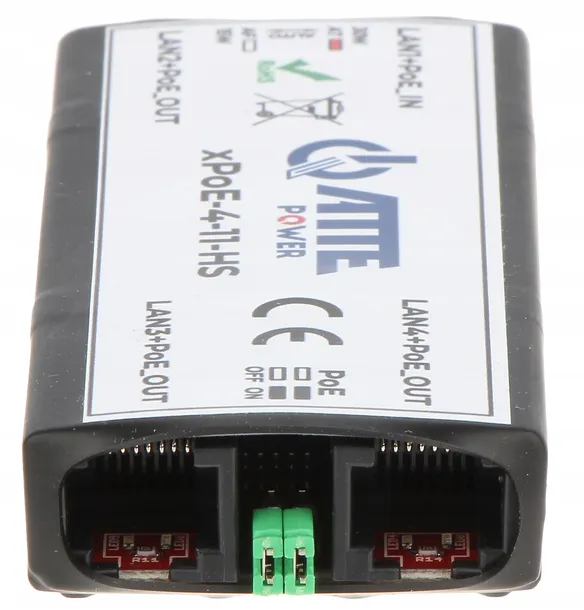

• Zworka JP1 / JP2: zasilanie na LAN3 / zasilanie na LAN4
• Zakres napięcia wejściowego: LAN1: Vin 35...56VDC LAN2...LAN4: Vin 12...56VDC
• Napięcie wyjściowe dla urządzeń PoE: Vout = Vin
• Zakres temperatur pracy: -20°C...+40°C
• Obudowa (typ, materiał, kolor): HS, tworzywo, czarny
• Wymiary / waga / stopień ochrony: 97x42x19mm / 0,05kg / IP20
