Switch ISW-800T 8x10/100TX

Switch ISW-800T 8x10/100TX

Kategoria Planet

Producent :  Planet

Kompaktowy rozmiar dla większej praktyczności i wygody

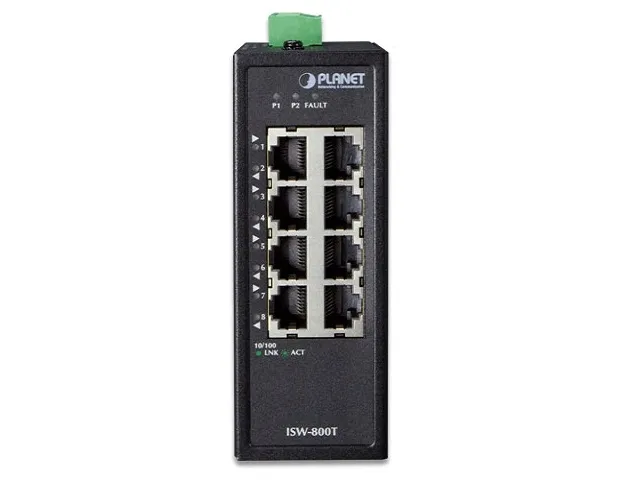

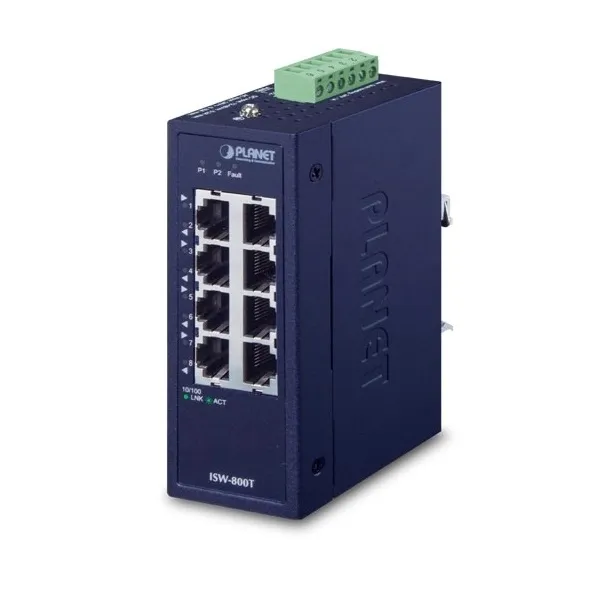

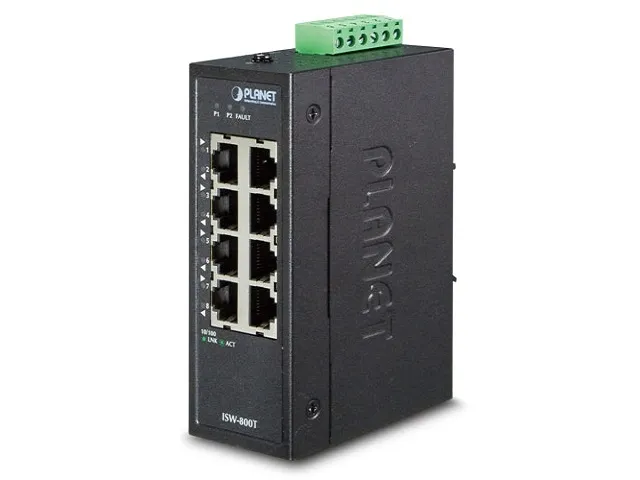

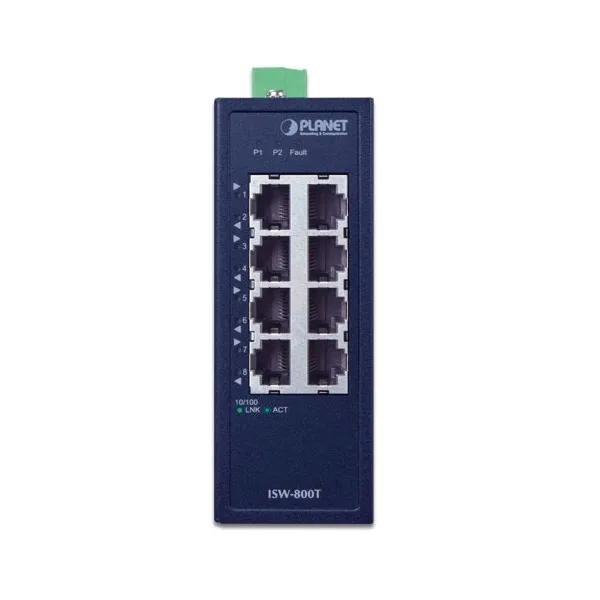

PLANET ISW-800T Przemysłowy 8-portowy kompaktowy switch Ethernet 10 / 100TX , odpowiedni do zastosowań przemysłowych, wyposażony w 8 portów z automatyczną negocjacją 10/100 Mb/s, wytrzymałą, ale kompaktową obudowę o stopniu ochrony IP30 .

Niski pobór mocy

ISW-800T, wykorzystując zaawansowaną, ekologiczną technologię sieciową, zapewnia oszczędzanie energii przy łączeniu przy długości kabla oraz metody oszczędzania energii przy łączeniu.

Dzięki automatycznemu oszczędzaniu energii i protokołowi IEEE 802.3az Energy Efficient Ethernet ( EEE ), ISW-800T może automatycznie wykrywać stan łącza kablowego i ruch sieciowy, a tym samym jest w stanie odpowiednio dostosować zużycie energii. Dzięki temu switch zużywa mniej energii, gdy jest mniej aktywny.

Podwójne wejście zasilania dla systemu sieciowego

ISW-800T jest wyposażony w silny system podwójnego wejścia zasilania o szerokim zakresie napięć (12V~48V DC lub 24V AC) włączony do sieci automatyki klienta w celu zwiększenia niezawodności systemu i czasu pracy bez przestojów. Gdy zasilacz nr 1 zawiedzie, funkcja przełączania awaryjnego zostanie uruchomiona automatycznie, aby podtrzymać zasilanie ISW-800T przez zasilacz nr 2 alternatywnie bez utraty pracy.

Wysoka wydajność

ISW-800T oferuje architekturę switcha o wysokiej wydajności. Dzięki 8 portom Fast Ethernet 10/100 Mb/s zapewniającym nieblokującą strukturę switcha i przepustowości łącza do 1,6 Gb/s oraz tabeli adresów MAC 1 tys. Funkcja kontroli przepływu umożliwia ISW-800T zapewnienie szybkiego i niezawodnego przesyłania danych.

Plug and Play

Wszystkie miedziane interfejsy RJ45 w ISW-800T obsługują automatyczną negocjację 10/100Mbps dla optymalnego wykrywania prędkości przez kable RJ45 kategorii 6, 5 lub 5e.

Cechy kluczowe

Port fizyczny

• 8-portowy RJ45 10/100BASE-TX z funkcją auto MDI/MDI-X

Funkcje warstwy 2

• Zgodność ze standardem Ethernet IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX
• Obsługuje automatyczną negocjację i tryb 10/100Mbps half/full duplex
• Zapobiega utracie pakietów dzięki wstecznemu ciśnieniu (półdupleks) i kontroli przepływu pauzy IEEE 802.3x (pełny dupleks)
• Zgodność ze standardem IEEE 802.3az Energy Efficient Ethernet (EEE)
• IEEE 802.1p CoS
• Obsługuje adres MAC 1K
• Automatyczne uczenie się adresu i starzenie się adresu

Obudowa przemysłowa i instalacja

• Metalowa obudowa IP30
• Konstrukcja na szynę DIN i do montażu na ścianie
• 12 do 48 V DC, nadmiarowe zasilanie z funkcją zabezpieczenia przed odwrotną polaryzacją
• Dopuszczalne wejście zasilania 24 V AC
• Obsługuje ochronę 6000 VDC Ethernet ESD
• Temperatura pracy od -40 do 75 stopni C
• Swobodny upadek, wstrząsy i wibracje dla przemysłu

Specyfikacje sprzętuPorty miedziane 8 portów 10/100BASE-TX RJ45 auto-MDI/MDI-X Architektura Store-and-Forward Fabryczna prędkość 1,6 Gb/s (bez blokowania) Przepustowość (pakiet na sekundę) 1,19 Mp/s przy 64 bajtach Tabela adresów 1 tys. wpisów, automatyczne uczenie się i starzenie adresu źródłowego Wspólny bufor danych 448K bitów Kontrola przepływu Ramka pauzy IEEE 802.3x dla pełnego dupleksu

Przeciwciśnienie dla półdupleksu

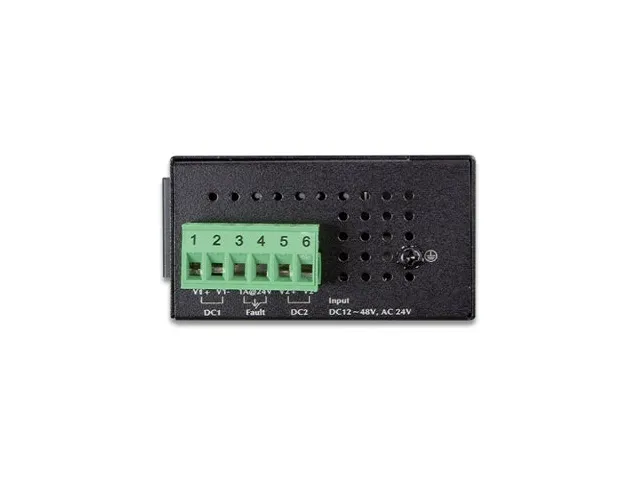

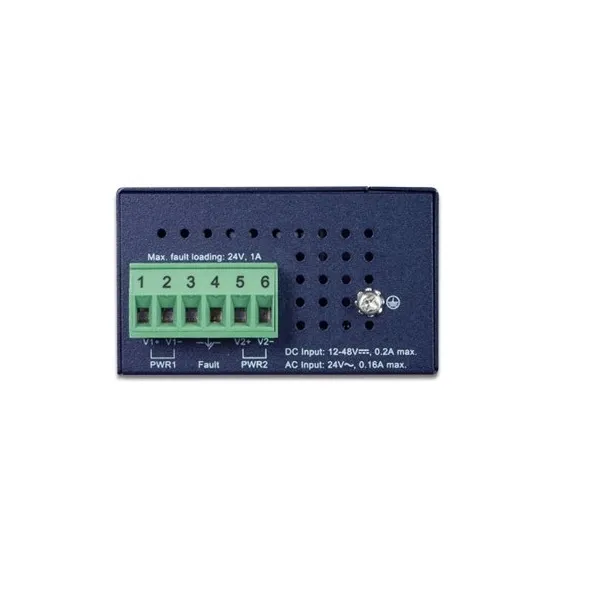

Ochrona ESD 6KV DC Załącznik Metalowa obudowa IP30 Instalacja Zestaw na szynę DIN i zestaw do montażu na ścianie Złącze Zdejmowany 6-pinowy blok zacisków dla wejścia zasilania

Pin 1/2 dla zasilania 1, Pin 3/4 dla alarmu błędu, Pin 5/6 dla zasilania 2

Alarm Jedno wyjście przekaźnikowe w przypadku awarii zasilania. Przenośność prądowa przekaźnika alarmowego: 1A @ 24V DC Wskaźnik ledowy System :

Zasilanie 1 ( zielony )

Zasilanie 2 ( zielony )

Alarm awarii ( czerwony )

Na porty 10/100TX RJ45 :

10/100 LNK/ACT ( zielony )

Wymiary (szer. x gł. x wys.) 70x115x41mm Waga 300g Wymagania dotyczące zasilania Podwójne 12~48V DC, 24V AC Pobór energii Maks. 1,1 W / 3,77 BTU (zasilanie bez żadnego połączenia)

Max. 2,5 W/8,57BTU (pełne obciążenie sieci Ethernet)

Zgodność ze standardamiZgodność z przepisami FCC część 15 klasa A, CE Testy stabilności IEC60068-2-32 (swobodny upadek)

IEC60068-2-27 (wstrząs)

IEC60068-2-6 (wibracje)

Zgodność z normami IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

Kontrola przepływu IEEE 802.3x i ciśnienie wsteczne

Klasa usług

IEEE 802.3az Energy Efficient Ethernet (EEE)

Środowisko pracytemperatura robocza -40 ~ 75 stopni C Temperatura przechowywania -40 ~ 85 stopni C Wilgotność 5 ~ 95% (bez kondensacji)

DO POBRANIA :

MANUAL ISW-800T

KARTA KATALOGOWA ISW-800T

CERTYFIKAT ISW-800T
