SWITCH POE DO 8 KAMER IP ATTE IPUPS-8-20-H

SWITCH POE DO 8 KAMER IP ATTE IPUPS-8-20-H

obudowa ABOX-H, 8xPoE 10/100Mbps + 2xGigabit Uplink, do 40W mocy na portach PoE, zasilacz 72W

Opis produktu:

IPUPS-8-20-H to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpieniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.

NAJWAŻNIEJSZE CECHY:

✅obsługa kamer 4K Ultra HD

✅możliwość buforowego zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE

✅bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)

✅możliwość wyłączenia zasilania na portach PoE

✅wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych

✅do 40W mocy na portach PoE (LAN_1 do LAN_8)

✅łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów

✅wysoka sprawność modułu zasilacza (90%)

✅dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC

✅łatwy i szybki serwis instalacji dzięki modułowej budowie

✅łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS

✅montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

✅miejsce na 2 akumulatory 18Ah

✅miejsce na rejestrator wideo (NVR)

✅możliwość zachowania zapasu kabli wewnątrz obudowy

✅przepusty kablowe z tyłu obudowy

✅dystans do ściany/powierzchni montażowej

✅brak akumulatorów w zestawie

✅maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm

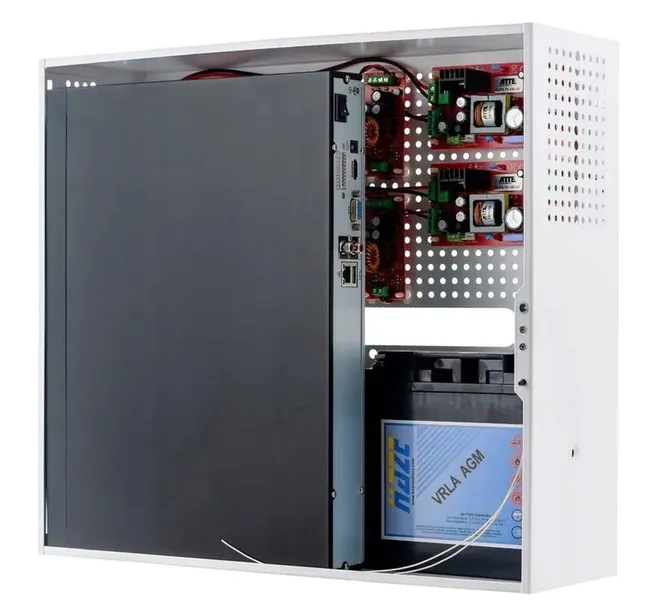

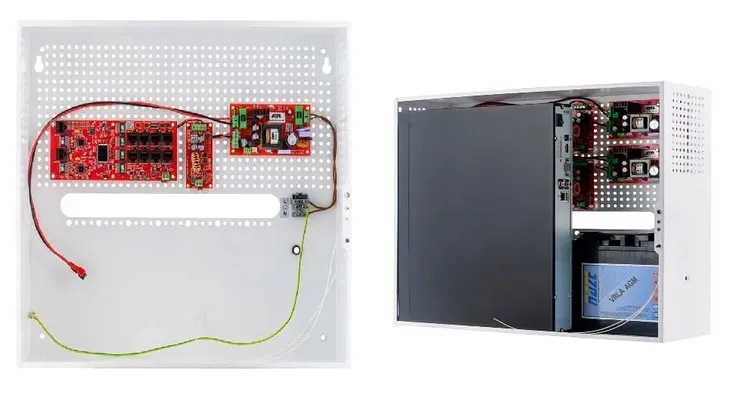

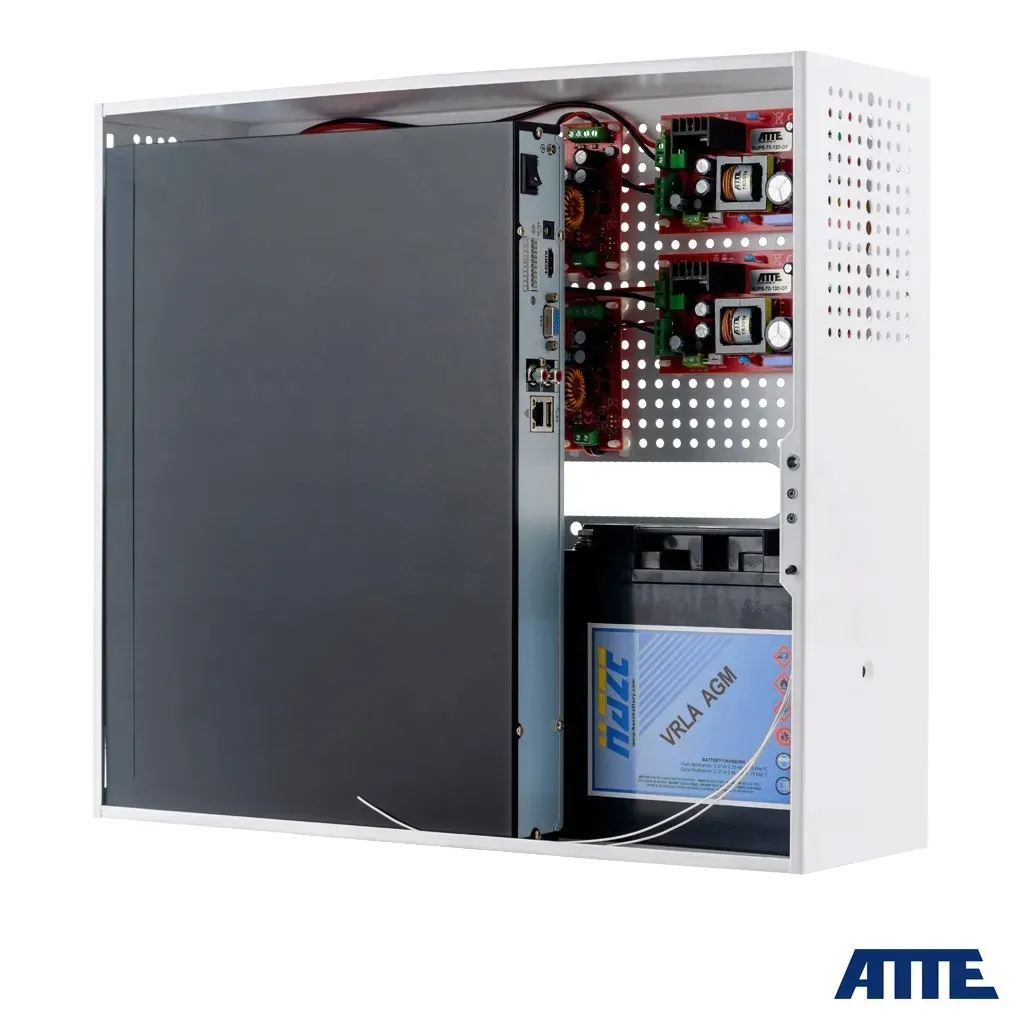

✅zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX-H

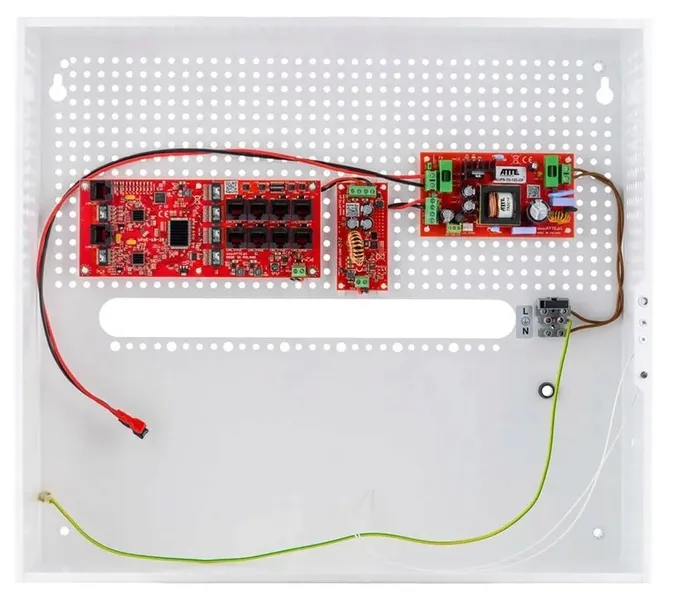

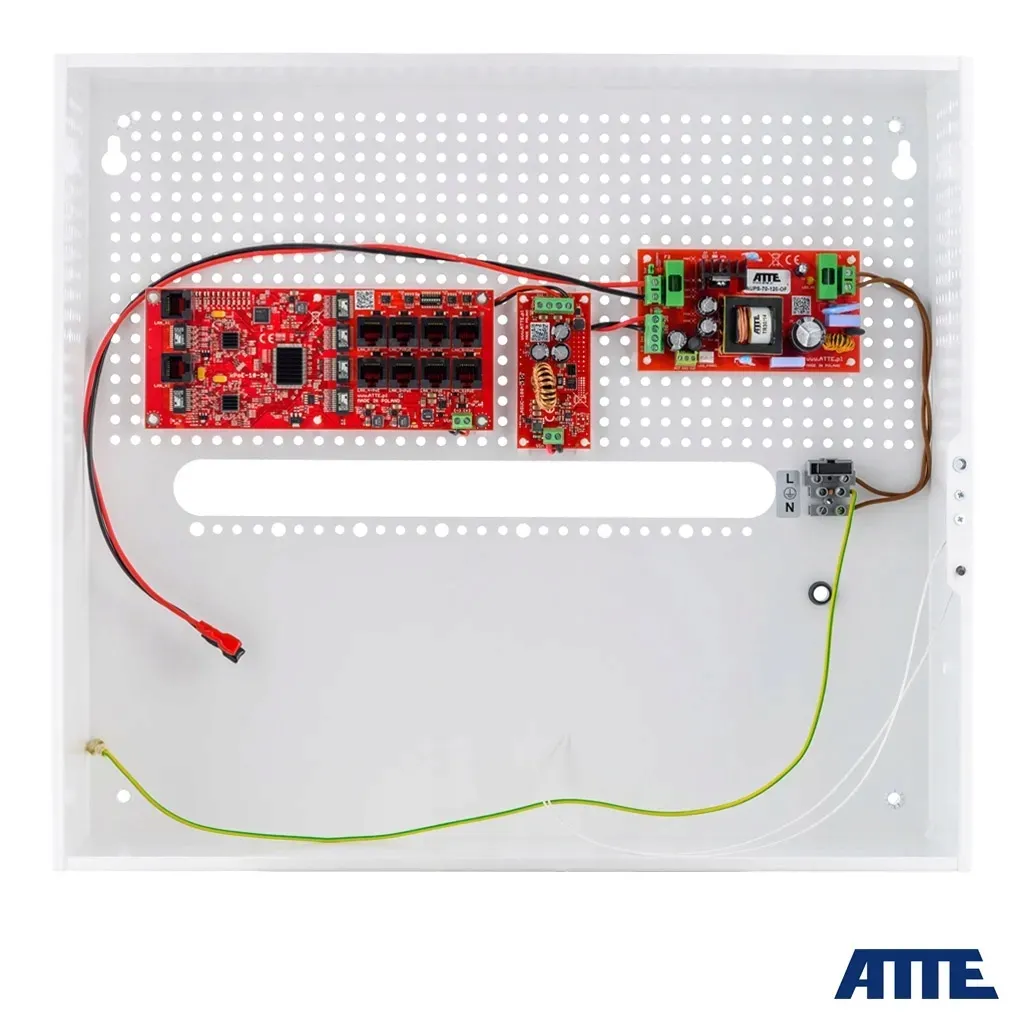

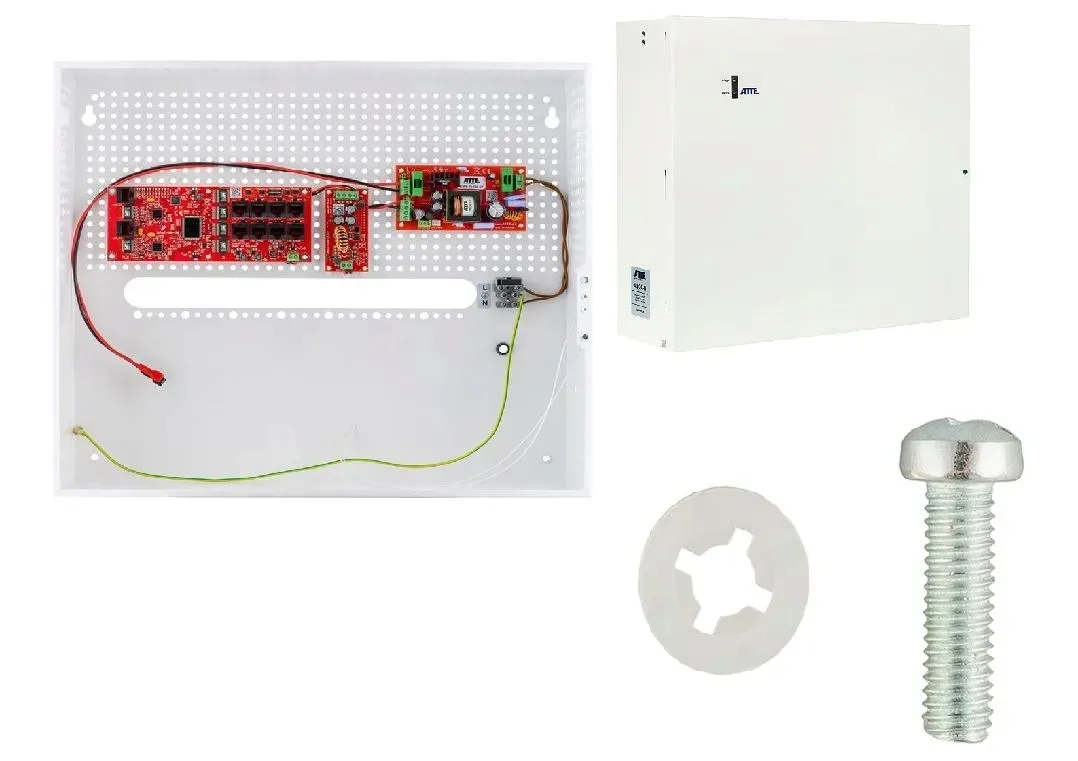

W opakowaniu znajduje się:

• 1x obudowa ABOX-H
• 1x zasilacz AUPS-70-120-OF
• 1x przetwornica ASUC-100-480-OF
• 1x switch xPoE-10-20-OF

Obudowy wewnętrzne serii ABOX

Stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

WŁAŚCIWOŚCI TECHNICZNE:

⏩Porty LAN

• 10 portów RJ45
• (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)

⏩Obsługiwane odbiorniki PoE (standard / moc max)

• 802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)
• 802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)
• PoE PASSIVE - do 40W LAN_1...LAN_8

⏩Wyjścia PoE (standard / tryb zasilania)

• LAN_1...LAN_8
• PoE PASSIVE, mode B (4,5+) (7,8-)

⏩Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)

• LAN_1...LAN_8
• 0,75A / elektroniczny (auto-powrót)

⏩Mikroprzełączniki SW1 (DIP switch)

• przełączniki 1...8 "PoE ON/OFF"
• - zasilanie PoE na portach LAN_1...LAN_8

⏩Zasilacz sieciowy (rodzaj / typ): impulsowy SMPS / AUPS-70-120-OF

⏩Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem): 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)

⏩Zabezpieczenie termiczne zasilacza: TSD (thermal shutdown) 130°C, wymaga restartu

⏩Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia: 180...240VAC / T3,15A bezpiecznik topikowy F1

⏩Moc wyjściowa zasilacza (ciągła): 72W współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania)

⏩Sprawność zasilacza: 90% 60W

⏩Napięcie wyjściowe zasilacza: 12V +/-15%

⏩Napięcie wyjściowe PoE (zasilania kamer): 48V +/- 2%

⏩Budżet mocy dla wyjść PoE (maksymalny): 65W

⏩Akumulatory / miejsce w obudowie: akumulator 12V (żelowy lub AGM) / 2x18Ah

⏩Prąd ładowania pojedynczego akumulatora: 1A/2A (wybierane zworą JP1)

⏩Zabezpieczenie obwodu akumulatora: F6,3A bezpiecznik topikowy F2

⏩Zabezpieczenie akumulatora: odłączenie akumulatora przy napięciu poniżej 10,2V

⏩Wyjścia sygnalizacji zasilacza / obciążalność / typ: OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor)

⏩Montaż obudowy: naścienny, otwory montażowe 6mm

⏩Zakres temperatur pracy: -10°C...+40°C

⏩Montaż urządzeń wewnątrz obudowy: systemowe otworowanie 4,8mm w rastrze 10,8mm

⏩Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe): ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany

⏩Wymiary / masa netto / stopień ochrony: 400x450x140mm / 4,4kg / IP20

kod producenta: IPUPS-8-20-H
