SWITCH POE RACK IPUPS-8-20-R5U0

Switch ZEWNĘTRZNY PoE do 8

kamer IPUPS-8-20-R5U0 ATTE RACK

obudowa RACK

switch PoE 8xPoE 10/100Mbps + 2xGigabit Uplink

OPIS:

IPUPS-8-20-R5U0 to zestaw do zasilania buforowego kamer telewizji przemysłowej IP. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer monitoringu wymagających bezprzerwowego działania. Urządzenie przeznaczone jest do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Urządzenie jest szczególnie zalecane do systemów wymagających większej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

OBUDOWA:

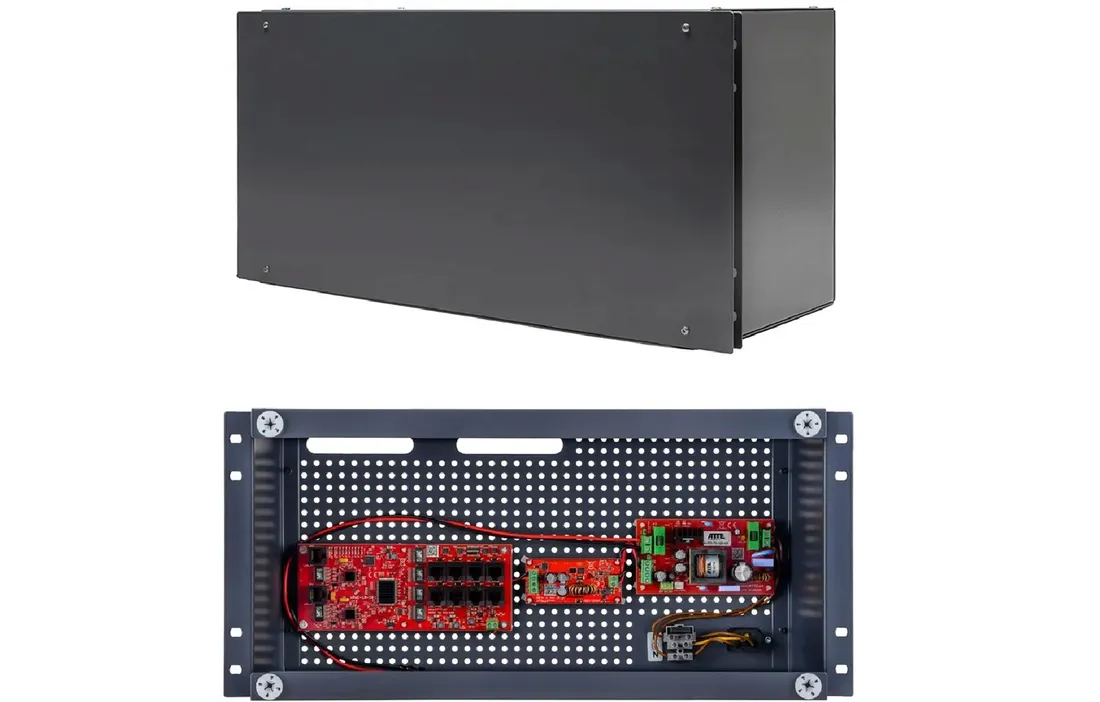

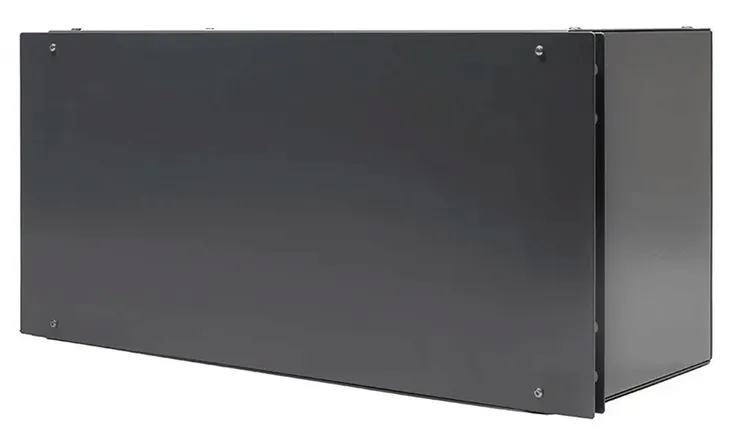

Urządzenie zamknięte jest w obudowie ABOX-R5U0 pozwalającej na zabudowę w szafe teletechnicznej RACK. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, graftowy kolor RAL 7024.

CECHY:

✅obsługa kamer 4K Ultra HD

✅możliwość zasilania buforowego 8 odbiorników PoE 802.3at/af lub PoE PASSIVE

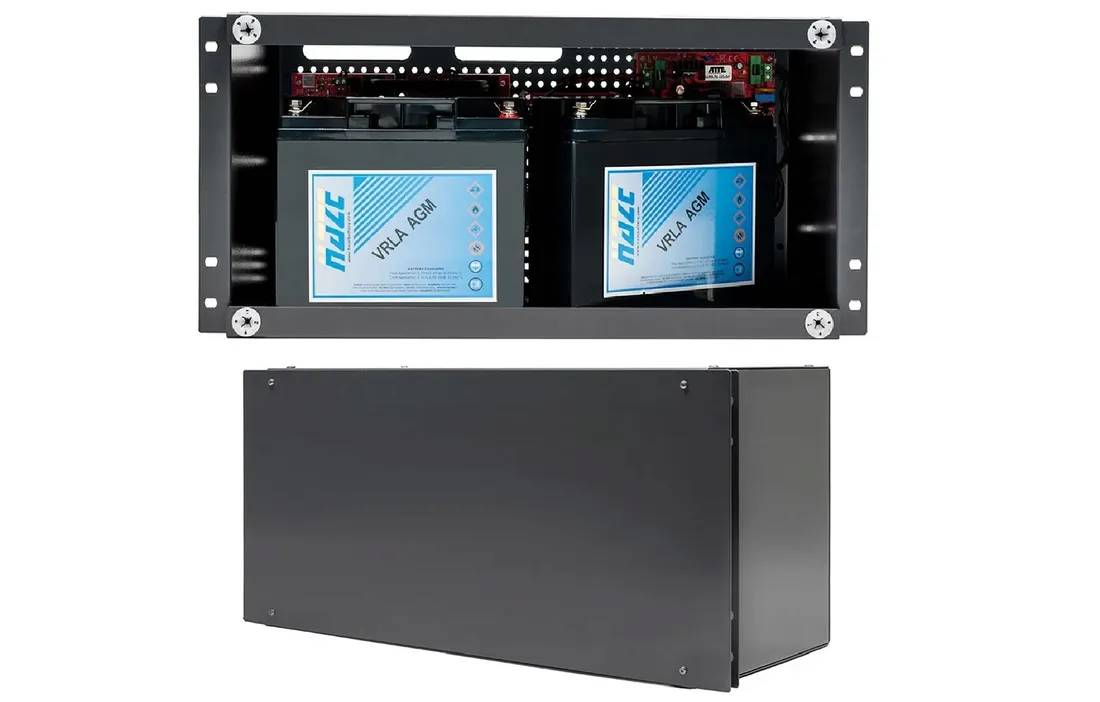

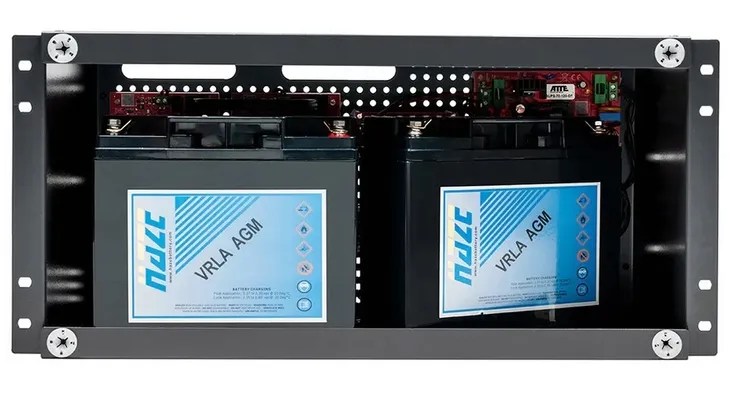

✅miejsce na 2 akumulatory 18 Ah

✅do 40W mocy na pozostałych portach PoE (LAN_1 do LAN_8)

✅możliwość wyłączenia zasilania na wybranych portach PoE

✅niezależne bezpieczniki elektroniczne dla każdego kanału PoE (auto powrót)

✅niskie nagrzewanie wewnątrz obudowy dzięki wysokiej sprawności zasilacza (> 90%)

✅łatwe i szybkie uruchomienie bez konieczności konfguracji parametrów

✅łatwa rozbudowa systemu przez dołączenie dodatkowych switchy serii xPoE, IP, IPB lub IPUPS

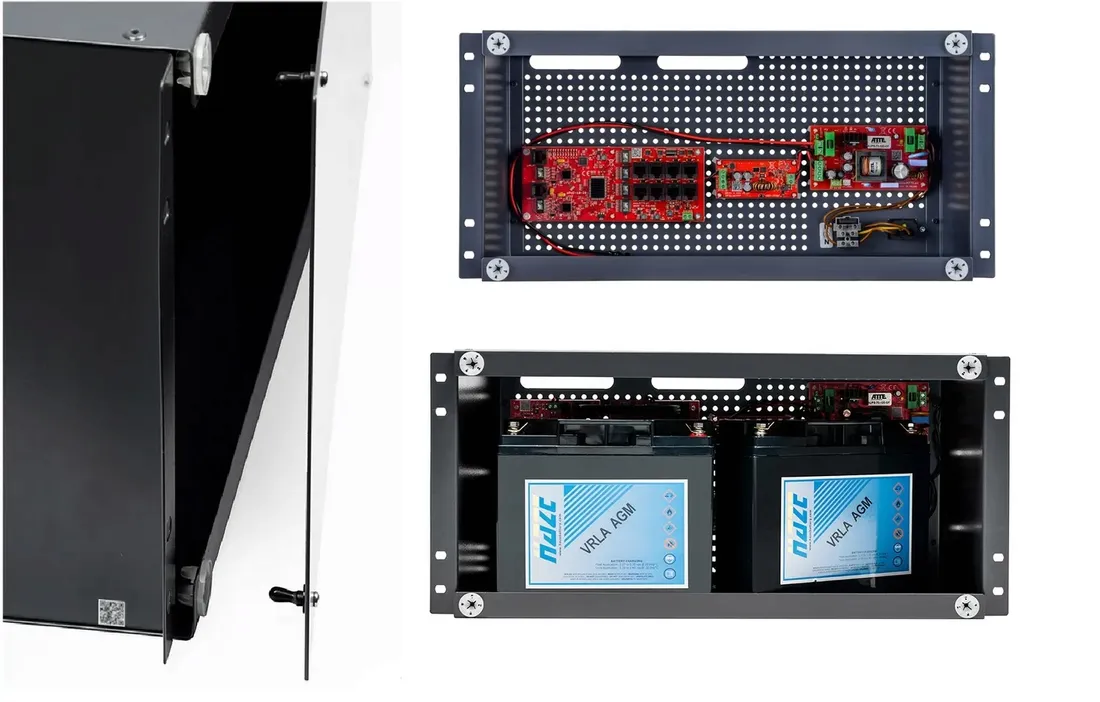

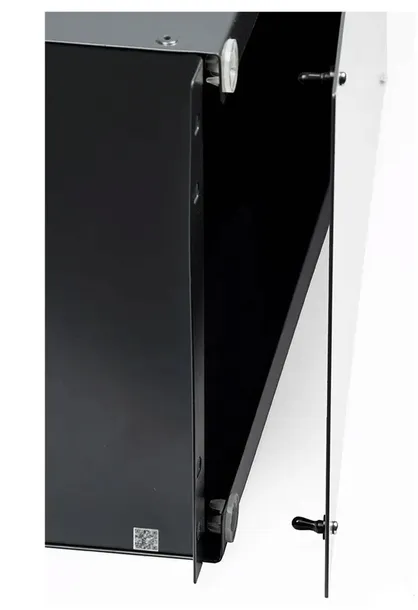

✅wygodny, beznarzędziowy montaż / demontaż pokrywy maskującej

DANE TECHNICZNE:

✅Porty LAN: 10 portów RJ45: 8 x PoE10/100Mbps, 2 x Gigabit UpLink

✅Funkcje portów: xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE, PASSIVE (do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W), xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez zasilania PoE)

✅Akumulator: 1 x akumulator żelowy lub AGM 12V / 18Ah

✅Napięcie wyjściowe zasilacza: 12 VDC +/-15%

✅Napięcie wyjściowe PoE: 48 VDC +/- 2%

✅Moc zasilacza: 72 W

✅Sprawność: 90% @60W

✅Napięcie wejściowe: 190 ... 260 VAC, 50 Hz

✅Prąd ładowania akumulatora: 1 A lub 2 A (wybierane zworą JP1)

✅Zabezpiecznie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15A

✅Zabezpieczenie wyjścia zasilacza: Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu może być wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy zwłoczny 6,3A

✅Zabezpieczenia portów: LAN 1 ... LAN 8, Vin: Zabezpieczenie przeciwprzepięciowe, LAN 1 ... LAN 8: Zabezpieczenie przeciwzwarciowe 0,75 A z auto powrotem

✅Zabezpieczenie obwodu akumulatora: Zabezpiecznie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 6,3A, Zabezpieczenie przez głębokim Rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego

✅Sygnalizacja pracy: AUPS-70-120-OF: LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora xPoE-10-20-OF: Diody LED w złączach LAN 1 ... LAN 5 - obecność zasialania PoE na porcie

✅Wyjścia techniczne: AUPS-70-120-OF: OUF – brak napięcia +DC_OUT ACF – brak napięcia AC Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

✅Uruchomienie przy braku zasilania AC: Samoczynne uruchomienie zasilacza po podłączeniu akumulatora

✅Kontrola zasilania na portach: xPoE-10-20-OF: Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN 1 ... LAN 8), PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF PoE ZAŁĄCZONE na porcie - przełącznik w pozycji ON

✅Konstrukcja obudowy: Obudowa ABOX-R5U0, Materiał obudowy KORPUS - blacha stalowa 0,8 mm malowana na kolor, Materiał obudowy POKRYWA - blacha aluminiowa 2 mm malowana na kolor graftowy (RAL 7024), Systemowe otworowanie 4,8 mm w rastrze 10,8 mm

✅Montaż: szafa RACK 19", śruby M6 (w zestawie)

✅Stopień ochrony: IP20

✅Temperatura pracy: -10 ... +40°C

✅Wymiary: 440 x 220 x 180 mm

✅Waga: 3,2 kg

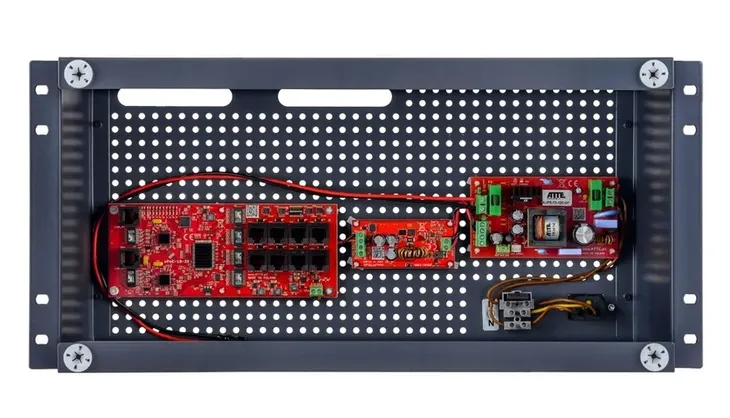

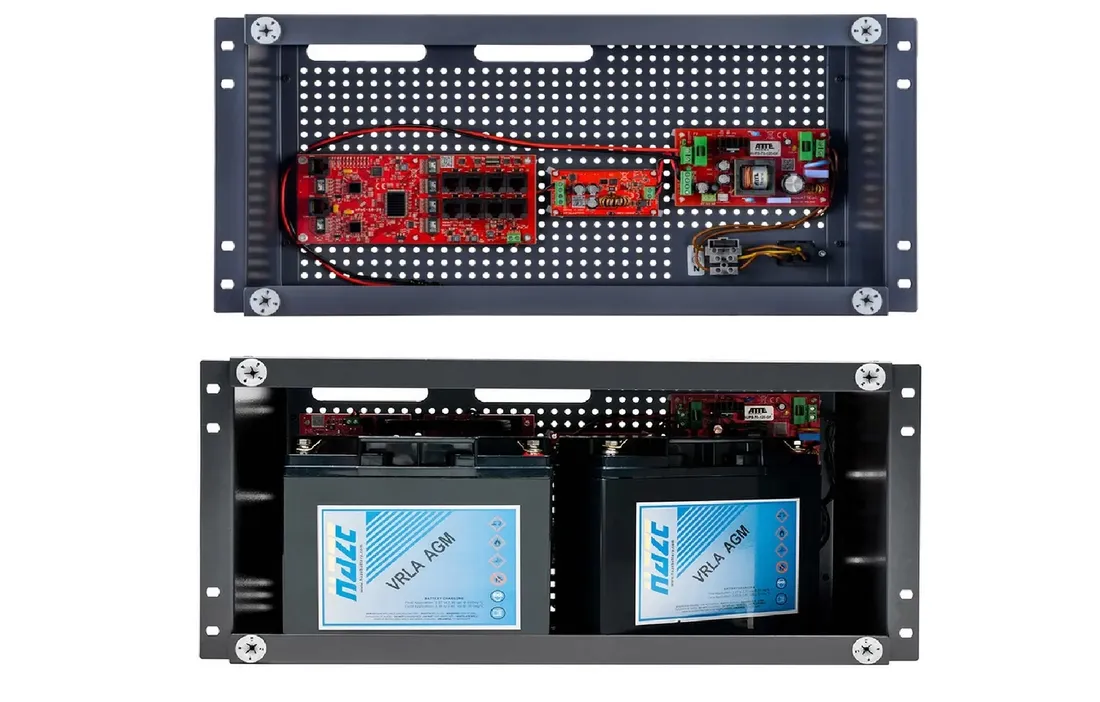

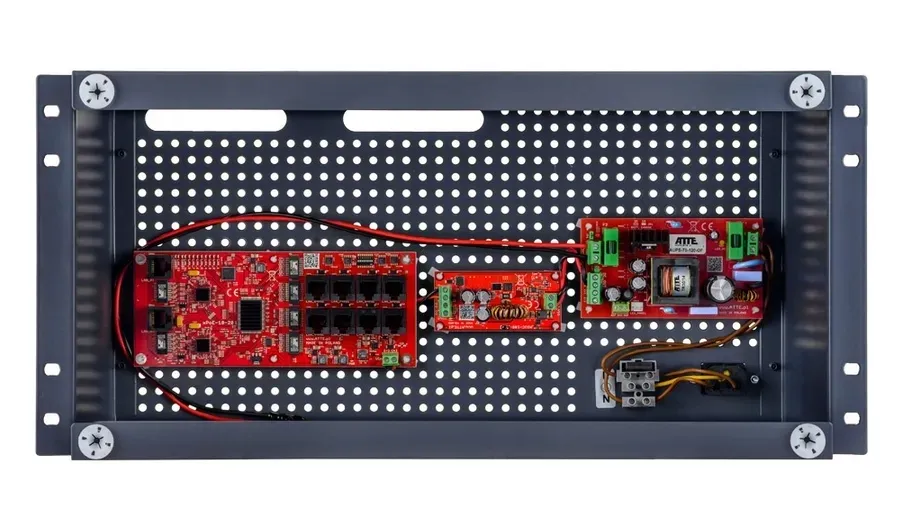

W SKŁAD ZESTAWU wchodzą:

✅1x obudowa ABOX-R5U0

✅1x zasilacz AUPS-70-120-OF

✅1x przetwornica ASUC-100-480-OF

✅1x switch xPoE-10-20-OF

Kod producenta: IPUPS-8-20-R5U0
