Tester sieci LogiLink WZ0015

Tester okablowania sieciowego RJ45/12/11/BNC UTP/FTP/STP LogiLink WZ0015

nr katalogowy: 19254

Opis przedmiotu

Dostawcą urządzenia jest renomowana niemiecka firma LogiLink.

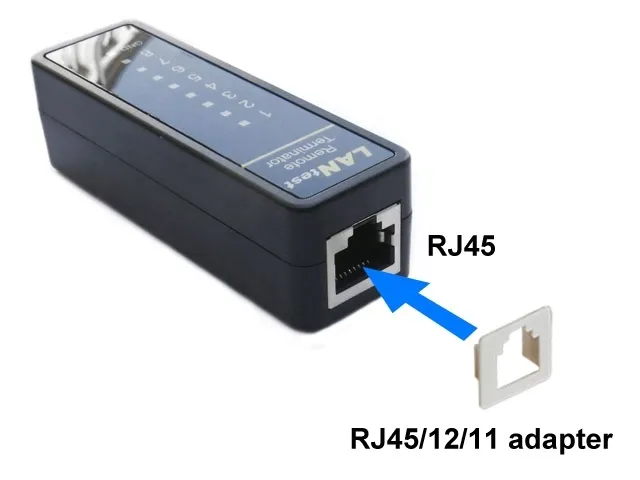

Tester pozwala na sprawdzenie zarówno poprawności połączeń jak i zgodności ze standardami T568A/B T258A, 10Base-T oraz Token Ring. Tester posiada gniazda RJ45 oraz adaptery RJ45-BNC i RJ45-RJ12/11 - tak więc testowane kable powinny być zakończone takimi właśnie wtyczkami.

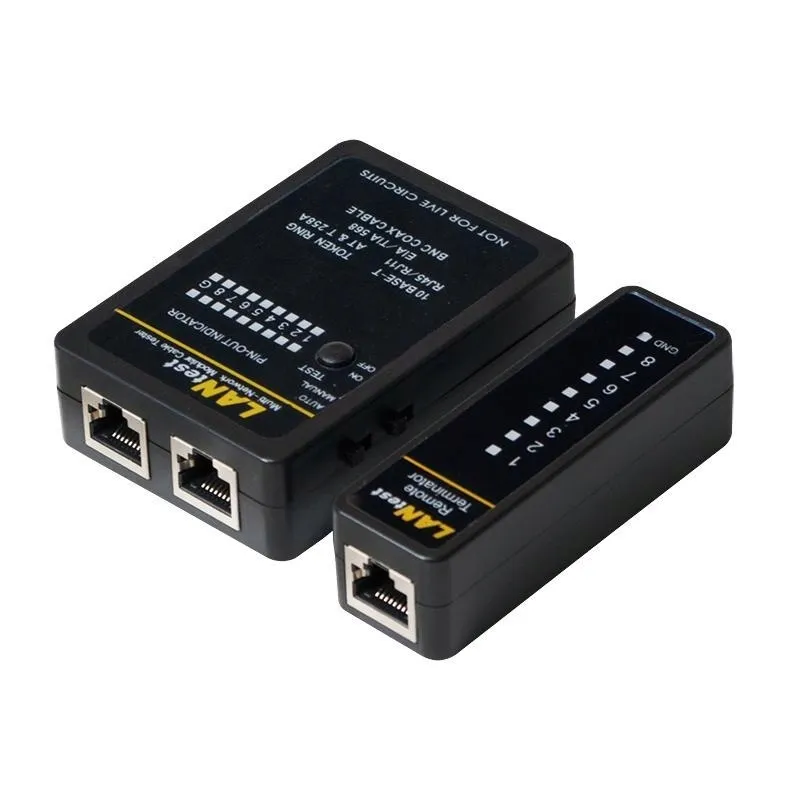

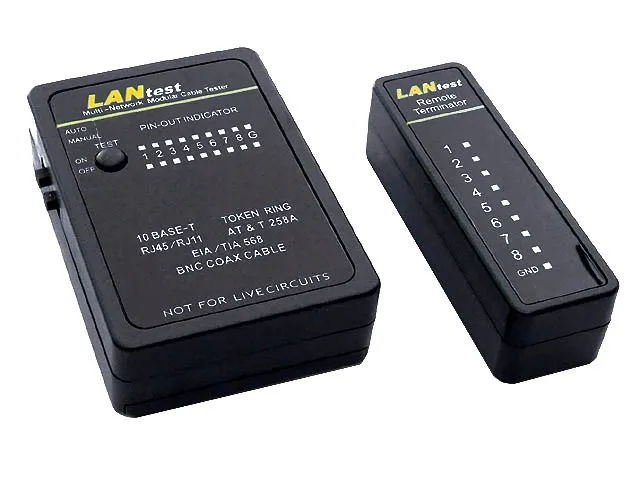

Tester składa się z dwóch części: jednostki głównej-nadajnika oraz odbiornika pozwalających na wygodne testowanie elementów sieci o długości do 200m.

Kable można testować na dwa sposoby - lokalnie, używając wyłącznie jednostki głównej lub zdalnie, używając jednostki głównej i odbiornika. Testowanie lokalne jest wygodne w przypadku sprawdzania kabli (patchcordów) zaś testowanie zdalne - w przypadku testowania ułożonych już odcinków sieci gdy oba końce testowanego odcinka znajdują się w odległych miejscach (np. na różnych piętrach)

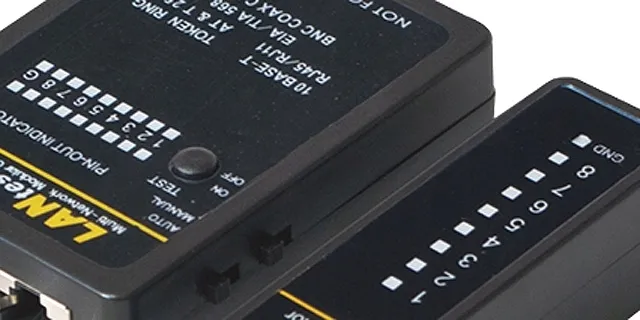

Jeden koniec testowanego przewodu należy podłączyć do jednostki głównej (gniazdo MASTER), drugi koniec należy podłączyć do drugiego gniazda jednostki głównej (gniazdo REMOTE) lub do odbiornika. Po uruchomieniu testera diody LED oznaczone 1-8 oraz G (odpowiadające kolejnym żyłom i masie testowanego przewodu) powinny zapalać się w kolejności 1-2-3-4-5-6-7-8-G (dla kabla 8 żyłowego z ekranem). W przypadku testowania lokalnego zapalają się odpowiednie diody w górnym i dolnym rzędzie diód jednostki głównej, w przypadku testowania zdalnego zapalają się diody w górnym rzędzie jednostki głównej oraz odpowiadające im diody w odbiorniku. Brak świecenia którejkolwiek z diód oznacza przerwę w obwodzie żyły o danym numerze (G oznacza masę), zapalanie się kilku diód naraz oznacza zwarcie, zmieniona kolejność zapalanych diód oznacza niepoprawne połączenie. Obserwując zapalane diody i porównując odpowiednie diody w dwu rzędach nadajnika (lub w nadajniku i odbiorniku) można ustalić rodzaj błędnych połączeń oraz numery żył w których one wystąpiły. Przełącznik AUTO/MANUAL służy do ustawienia sposobu testowania - w trybie AUTO przejście do testu kolejnej żyły jest dokonywane automatycznie w tempie ok 1/s - w trybie MANUAL testowanie kolejnej żyły wykonywane jest po przyciśnięciu przycisku TEST. Tryb MANUAL ułatwia diagnozę ewentualnych błędów połączeń.

Uwaga1! Tester sprawdza poprawność połączeń wszystkich żył badanego kabla. Nie jest natomiast miernikiem przepustowości kabla, nie da się więc przy jego pomocy sprawdzić maksymalnej przenoszonej przez kabel prędkości transmisji.

Uwaga2! Testów można dokonywać tylko przy przewodach odłączonych od sprzętu (aktywnej instalacji). Testy przeprowadzane na aktywnych kablach (pod napięciem, podłączonych np.

Dane techniczne

• Typ badanych przewodów: RJ45, RJ12, RJ11, BNC
• Maksymalna długość testowanych przewodów: do 200m
• Napięcie zasilania: 9V (bateria 6F22 - brak w komplecie)
• Wymiary jednostki głównej - nadajnika (długość/szerokość/wysokość): 81mm/57mm/24mm
• Wymiary odbiornika (długość/szerokość/wysokość): 81mm/26mm/24mm
• Masa (komplet nadajnik + odbiornik) : ok. 85g

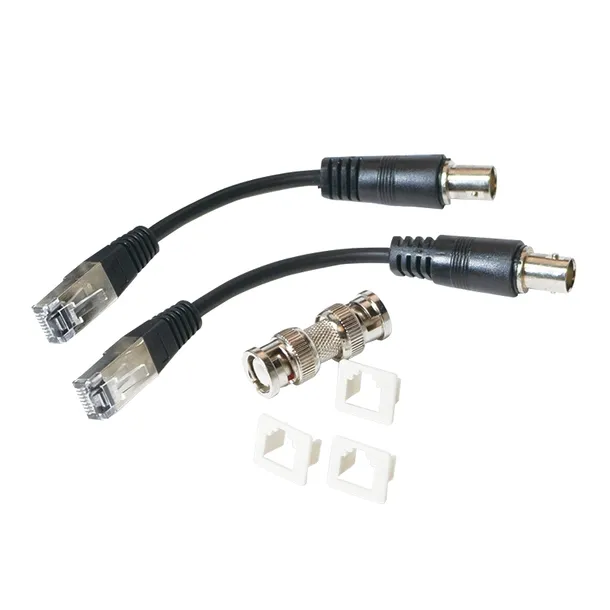

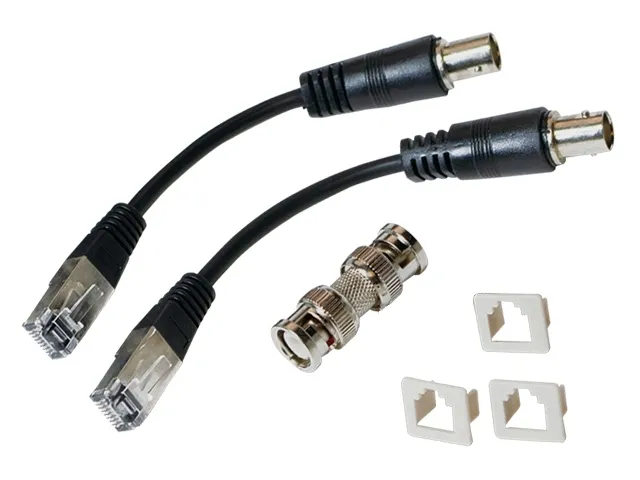

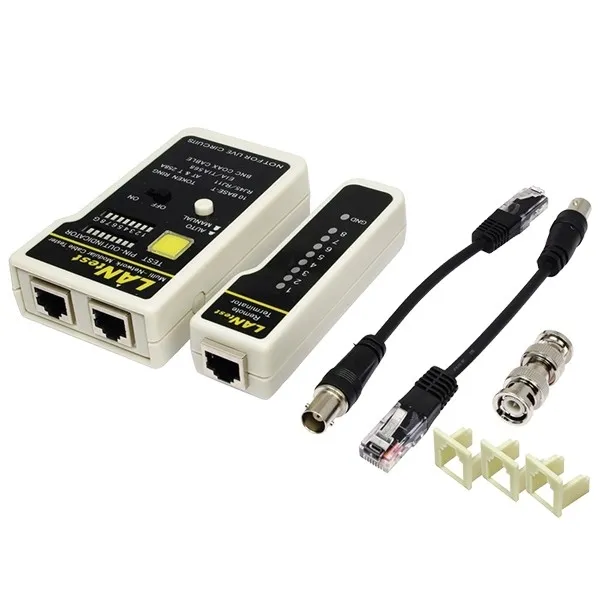

• Komplet zawiera jednostkę główną - nadajnik, odbiornik, 2 adaptery RJ45-BNC, 3 adaptery RJ45-RJ12/11, instrukcję obsługi oraz futerał-etui.
