Topnik AIM NC254 50g
Parametry
Opis produktu
CH00085

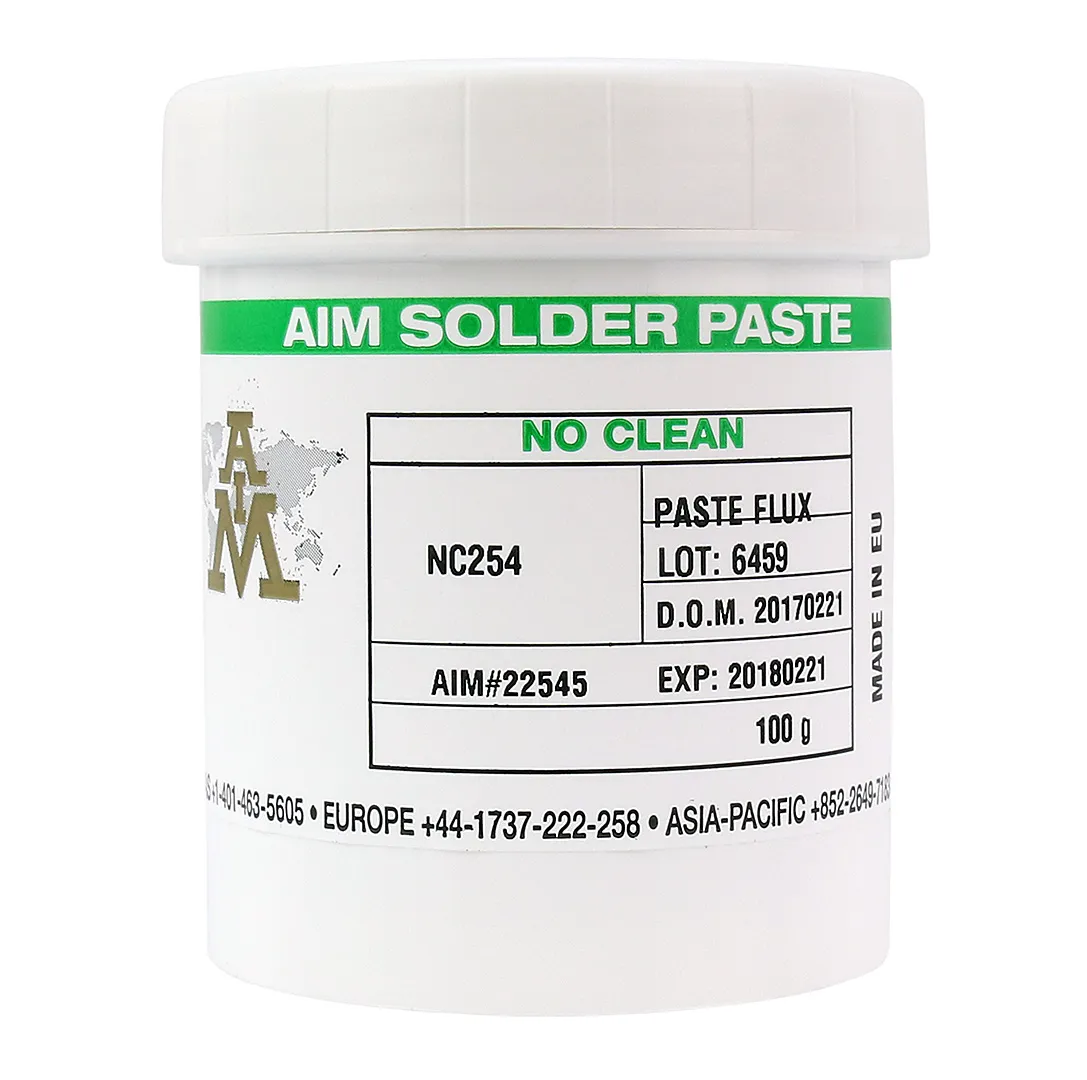

TOPNIK AIM NC254 50g
DO LUTOWANIA m.in BGA I SMD
Topnik AIM NC254 jest kompatybilny z technologią ołowiową SN62/SN63 i bezołowiową SAC305/SN100C (Lead-free).
Opakowanie 50gr + igła dozownicza + zabezpieczenie Luer Lock.
Topnik NC254 poprzez swoje szerokie okno procesowe stosowany jest do nakładania bądź wymiany kulek BGA, napraw układów elektronicznych oraz aby właściwie zwilżać wszystkie powierzchnie lutowane.
Połączenia lutowane są jasne, gładkie i błyszczące. Doskonałe rezultaty lutowania można uzyskać zarówno w lutowaniu ręcznym, stosując stację do lutowania gorącym powietrzem, stację do napraw czy piec do lutowania rozpływowego.
Jest to topnik typu no-clean, ma konsystencję żelu. Zanieczyszczenia, które pozostają na powierzchni po procesie lutowania są przeźroczyste i mają niewielki wpływ na wygląd gotowego produktu. Do czyszczenia ich czyszczenia polecamy izopropanol lub dedykowane produkty jak KT-5 i KT-6.
Topnik może być usunięty za pomocą wody z mydłem lub odpowiednim środkiem czyszczącym np. IPA.
Topnik może być nakładany szczoteczką, strzykawką (dyspenserem), szpatułką, drukowany przez sito.
Profil temperaturowy:
- maksymalny przyrost temperatury: 2°C/sek.
- stabilizacja termiczna i aktywacja topnika: 150°C – 175°C
- temperaturowy zakres pracy topnika: 155°C – 245°C
Trwałość topnika 12 miesięcy od daty produkcji przy przechowywaniu go w temperaturze 4°C - 12°C.
Topnik najwyższej jakości bardzo ceniony przez profesjonalne serwisy RTV/GSM.
Opakowanie: 50g zastępcze lub oryginalne

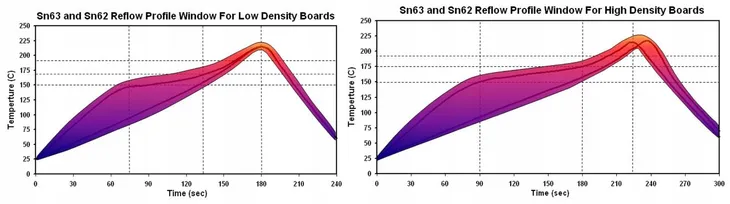

Profil lutowniczy Sn62/Sn63 (maksymalny przyrost temp. 1,5-2°C) - poniżej:
Krótki profil:
a. wstępne podgrzanie płyty do 150°C (>=75sek)
b. stabilizacja termiczna 150-170°C (30-60sek)
c. wzrost temp. do piku 210-220°C (45–75sek)
d. czas powyżej 183°C (30–60sek)
e. chłodzenie <4°C/sek (45+/-15sek)
Całkowita długość profilu: 2,75–3,50min
Długi profil:
a. wstępne podgrzanie płyty do 150°C (>=90sek)
b. stabilizacja termiczna 150-170°C (60-90sek)
c. wzrost temp. do piku 210-220°C (45–75sek)
d. czas powyżej 183°C (60–90sek)
e. chłodzenie <4°C/sek (45+/-15sek)
Całkowita długość profilu: 4,5–5,00min

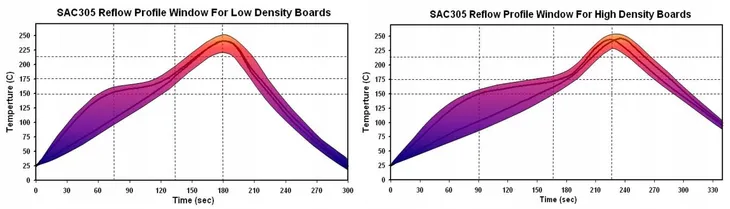

Profil lutowniczy SAC305 (maksymalny przyrost temp. <=2°C) - poniżej:
Krótki profil:
a. wstępne podgrzanie płyty do 150°C (>=75sek)
b. stabilizacja termiczna 150-175°C (30-60sek)
c. wzrost temp. do piku 235-245°C (45–75sek)
d. czas powyżej 217°C (30–60sek)
e. chłodzenie <4°C/sek (45+/-15sek)
Całkowita długość profilu: 2,75–3,50min
Długi profil:
a. wstępne podgrzanie płyty do 150°C (>=90sek)
b. stabilizacja termiczna 150-175°C (60-90sek)
c. wzrost temp. do piku 235-245°C (45–75sek)
d. czas powyżej 217°C (60–90sek)
e. chłodzenie <4°C/sek (45+/-15sek)
Całkowita długość profilu: 4,5–5,00min

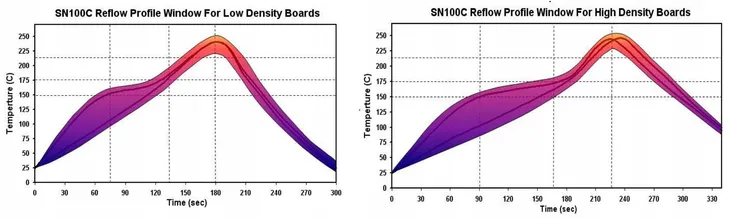

Profil lutowniczy SN100C (maksymalny przyrost temp. 2°C) - poniżej:
Krótki profil:
a. wstępne podgrzanie płyty do 150°C (>=75sek)
b. stabilizacja termiczna 150-175°C (30-60sek)
c. wzrost temp. do piku 230-245°C (45–75sek)
d. czas powyżej 227°C (30–60sek)
e. chłodzenie <4°C/sek (45+/-15sek)
Całkowita długość profilu: 2,75–3,50min
Długi profil:
a. wstępne podgrzanie płyty do 150°C (>=90sek)
b. stabilizacja termiczna 150-175°C (60-90sek)
c. wzrost temp. do piku 230-245°C (45–75sek)
d. czas powyżej 227°C (60–90sek)
e. chłodzenie <4°C/sek (45+/-15sek)
Całkowita długość profilu: 4,5–5,00min
