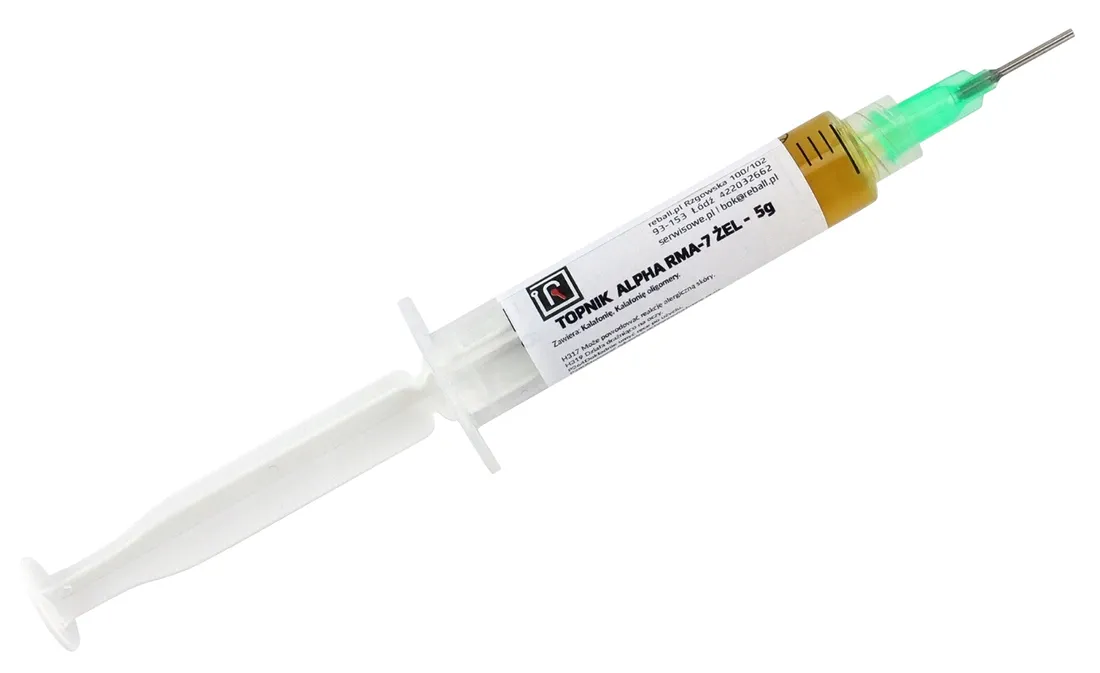

Topnik Alpha RMA-7 żel 5g

CH00164

TOPNIK/FLUX/ŻEL COOKSON ELEKTRONICS ALPHA RMA7 5g

RMA 7 jest zagęszczonym topnikiem kalafoniowym klasy RMA (klasyfikacja ROL0 według IPC J-STD-004) bardzo cenionym w branży elektronicznej.

Charakterystyka i zalety topnika RMA 7:

• opracowany dla potrzeb techniki montażu SMT oraz wszelkich napraw
• może być stosowany w technologii ołowiowej i bezołowiowej np. w procesie reballingu BGA (PB i PB-Free)
• dzięki odpowiedniemu doborowi aktywatorów pozostałości topnika mogą pozostać na powierzchni pakietu po procesie lutowania

RMA 7 można nanosić poprzez sito, szablon lub ze strzykawki (dozownikiem) na miejsca wymagające napraw np. otwarcie zwarć lutownicą. Nadrukowane warstwy topnika o grubości 100 µm zachowują kleistość przez 72 godziny. Czas przydatności do druku wynosi 36 godzin. Aktywatory zawarte w topniku RMA 7 umożliwiają dobrą lutowność na powierzchniach: Ag, Au, Cu, Zn, Cd, SnPb, SnAgCu, itd.

Topnikiem RMA 7 można lutować w piecach konwekcyjnych, IR, oraz w parach jak i na płytach grzejnych.

Do lutowania w podczerwieni (IR) zaleca się następujące warunki dostarczania ciepła:

• podgrzewanie wstępne, gradient wzrostu temperatury: 1-2°C/s
• stabilizacja termiczna i uaktywnienie topnika: 160°C przez 2 minuty
• dogrzewanie, gradient wzrostu temperatury: 0,5-1°C/s
• zakres lutowania (reflow peak): 210°C przez 45s

Całkowity czas obciążeń termicznych może być uzależniony od stosowanych komponentów i nie powinien przekraczać 5-7 min.

Pozostałości po lutowaniu są niekorozyjne i mogą w większości przypadków pozostać na polach lutowniczych. Jeżeli jednak ze względów technologicznych przewidziano mycie można używać prawie wszystkich oferowanych do tego celu środków np. Cleanser Druk.

Właściwości RMA7:

• kolor i postać: bursztynowa pasta
• liczba kwasowa: 100 mg KOH ± 10g/1g topnika
• obecność chlorków: spełnia test na papier nasycony chromianem srebra
• korozyjność: brak (według DIN 8527), spełnia test lustra Cu
• oporność ekstraktu wodnego: > 100.000 Ohm/cm
• oporność powierzchniowa (IPC 7 dni, 85°C/85% w.w.): 2,4 * 109Ohm (IPC J-STD 004 >= 1 * 108Ohm)
