Transformator 20VA, 230Vac (12V) 0.65A, Indel

TRANSFORMATOR SIECIOWY TS20/036 12V-1,65A INDEL Trafo

➖Symbol: 19894➖

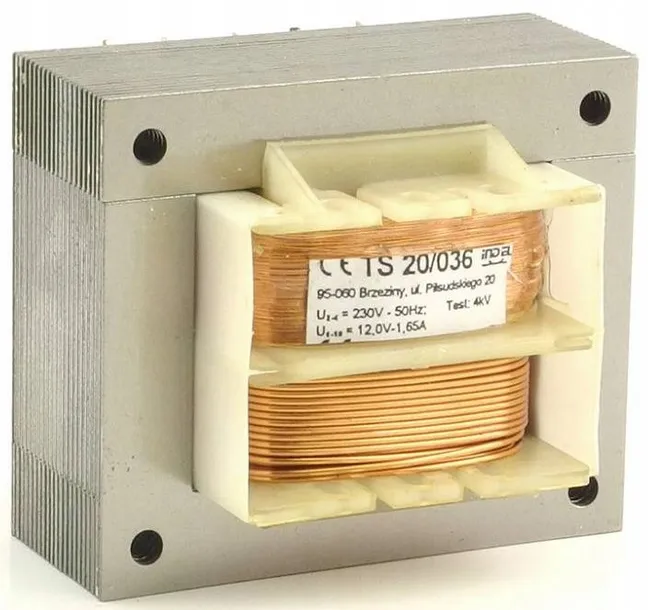

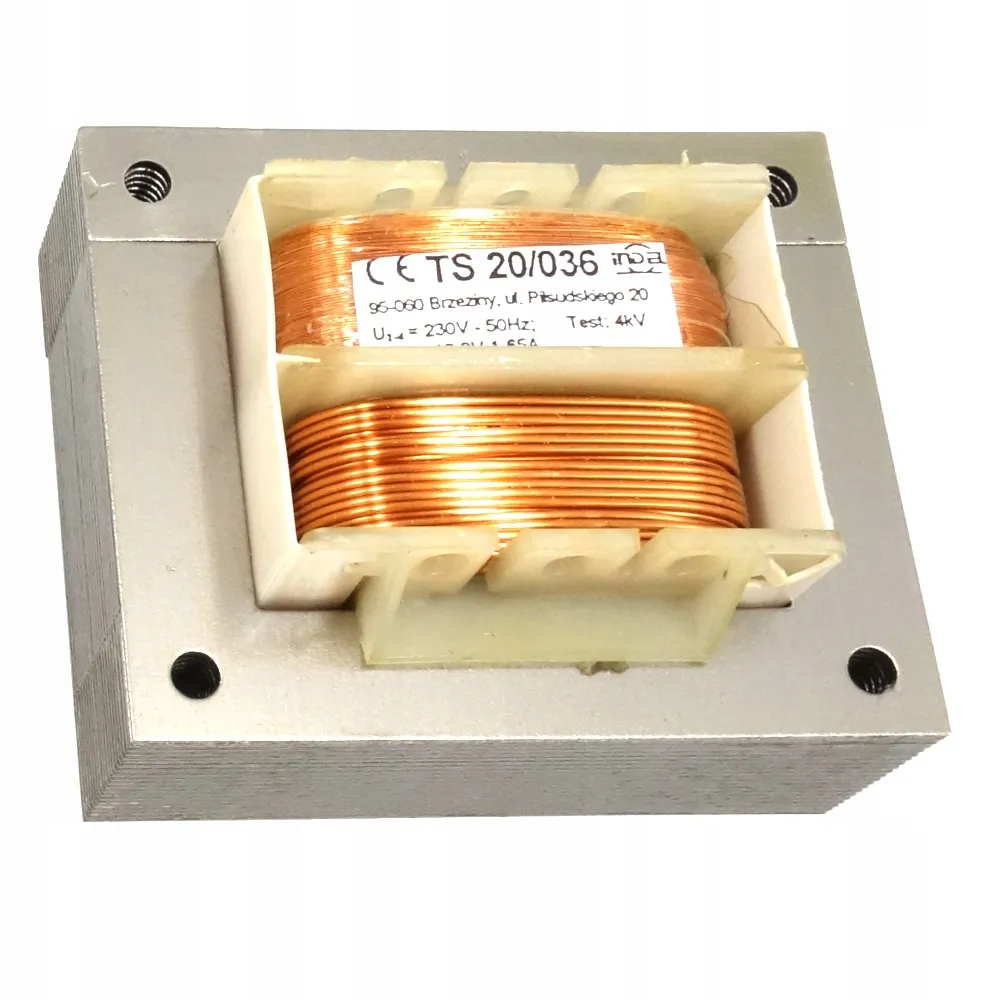

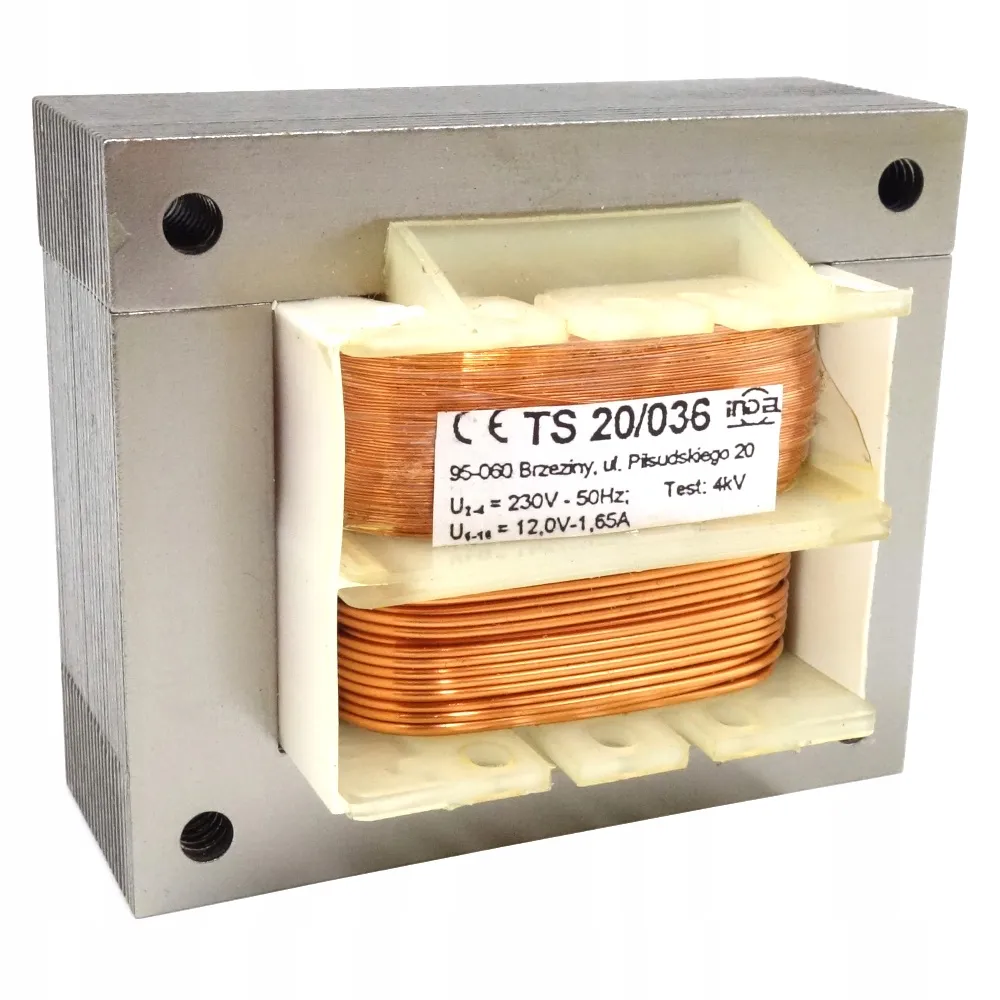

⭐TRANSFORMATOR SIECIOWY TS20/036 12V-1,65A INDEL Trafo⭐

TS - transformatory sieciowe małej mocy

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych. Produkowane w zakresie mocy: 1 - 250VA

➖Budowa➖

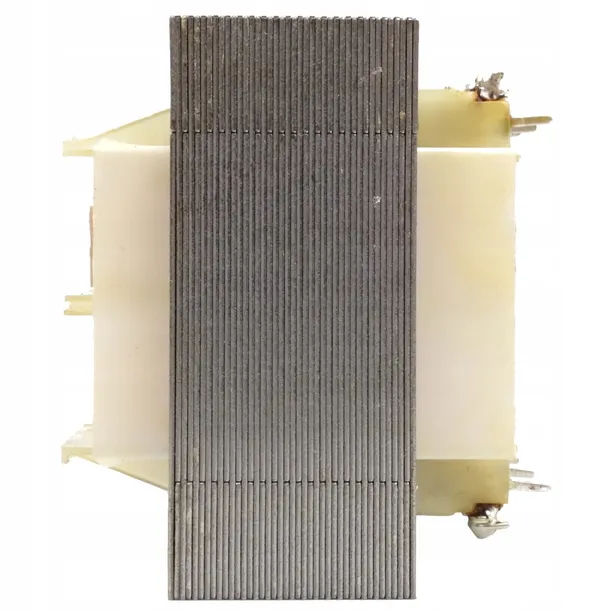

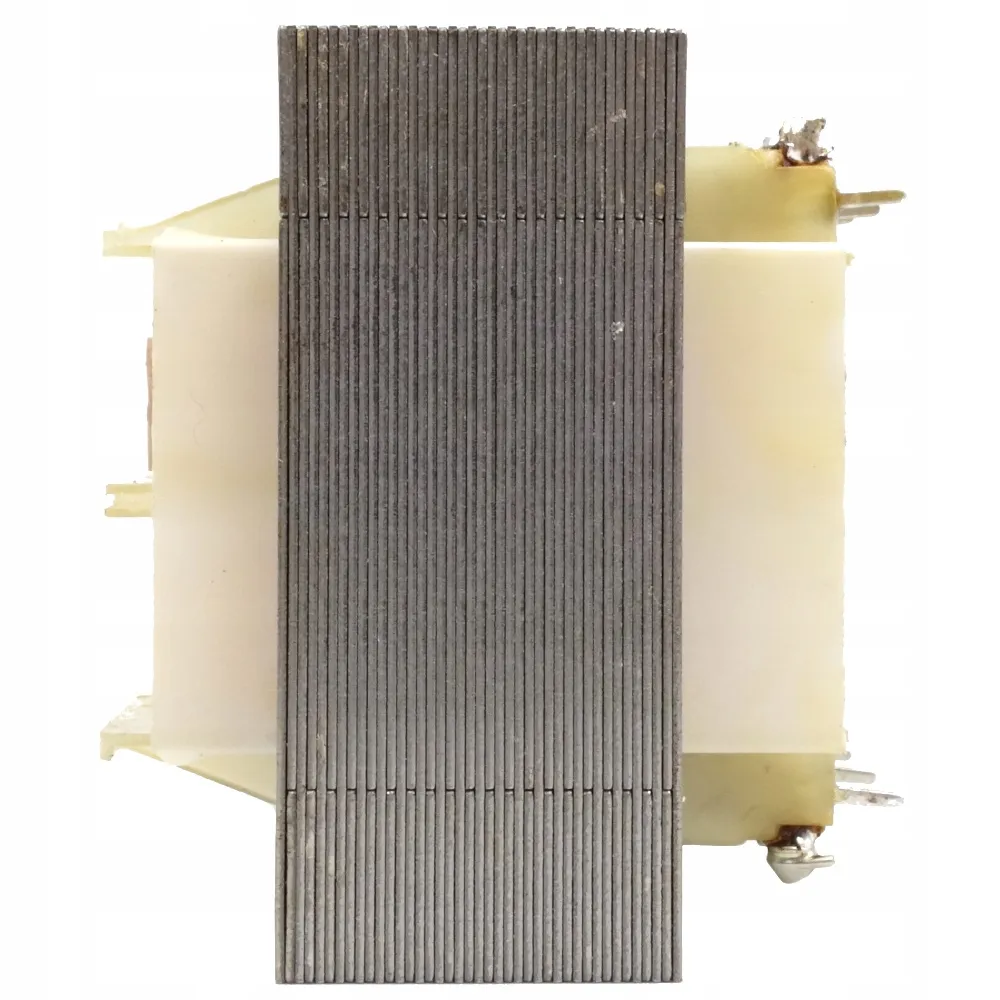

• rdzeń kształtkowy EI, LL lub zwijany cięty CP
• korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe

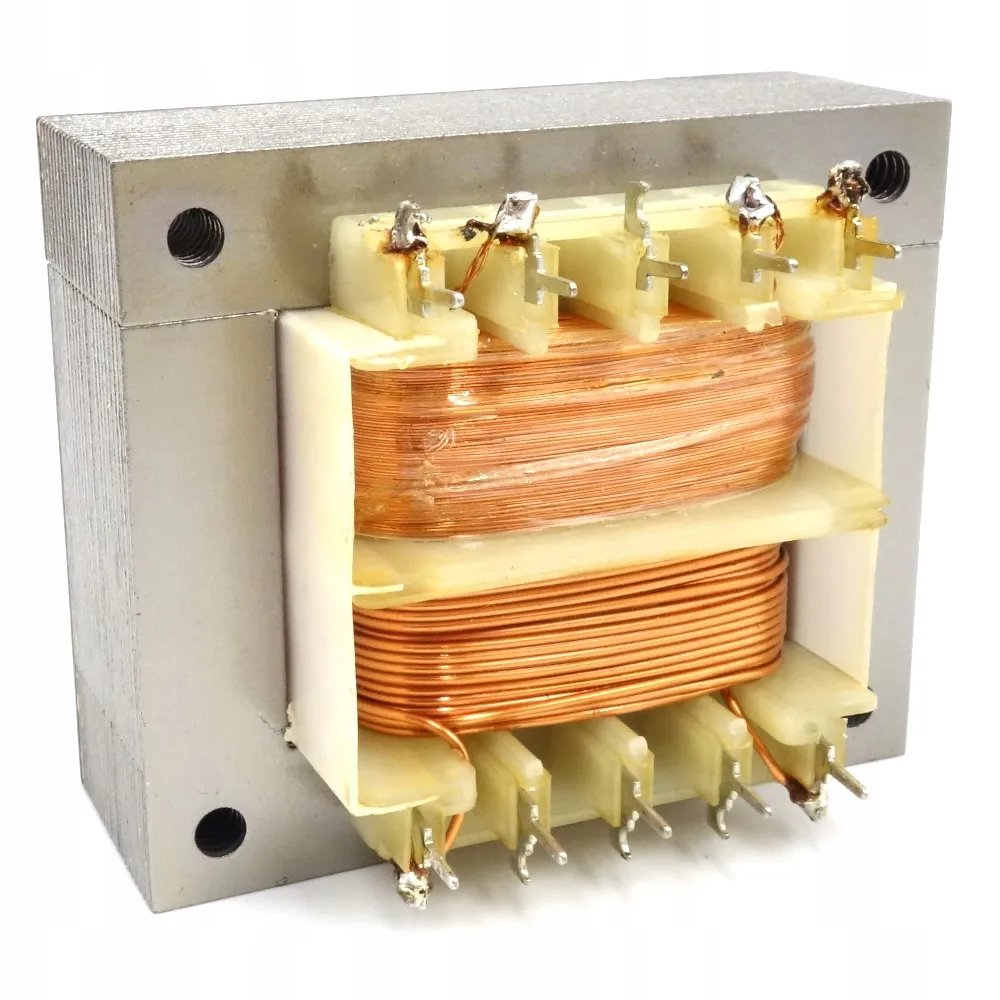

• sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
• istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora

➖Specyfikacja➖

• Napięcie pierwotne: 230V AC 50Hz
• Napięcie wtórne: 12V AC
• Prąd uzwojenia wtórnego: 1.65A
• Moc: 20VA

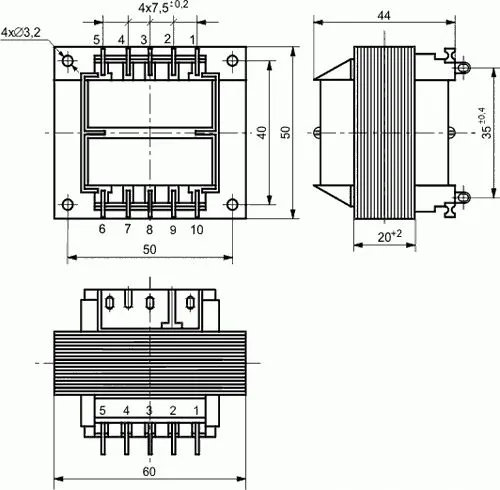

• Typ rdzenia: EI 60/20
• Numery końcówek uzwojenia pierwotnego: 2-4
• Numery końcówek uzwojenia wtórnego: 10-6
• klasa cieplna      Ta 40B (temp. otoczenia 40ºC, izolacja klasy B
• 130ºC)
• test    izolacji      4 kV / 60 s
• stopień ochrony   IP00
• klasa izolacji       II
