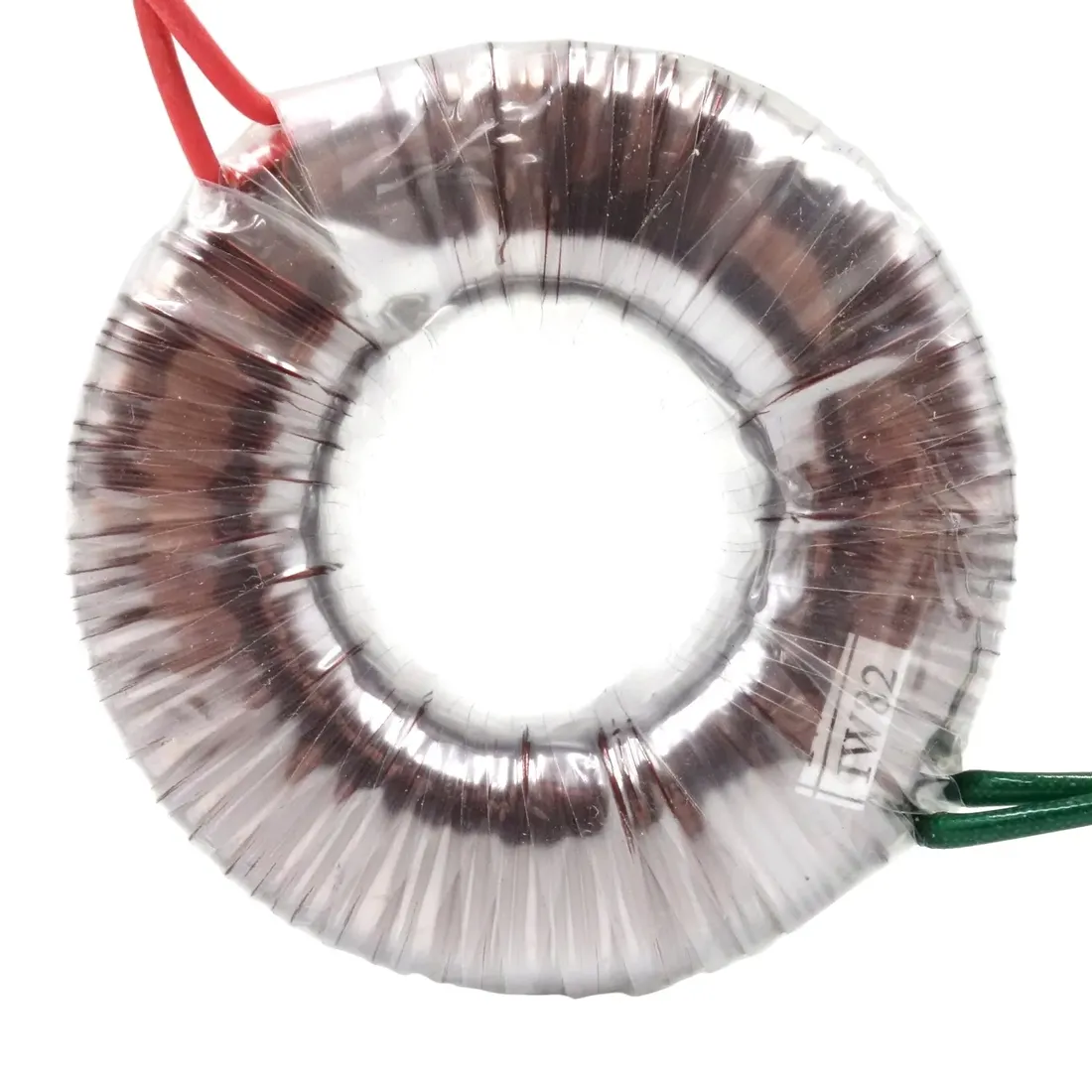

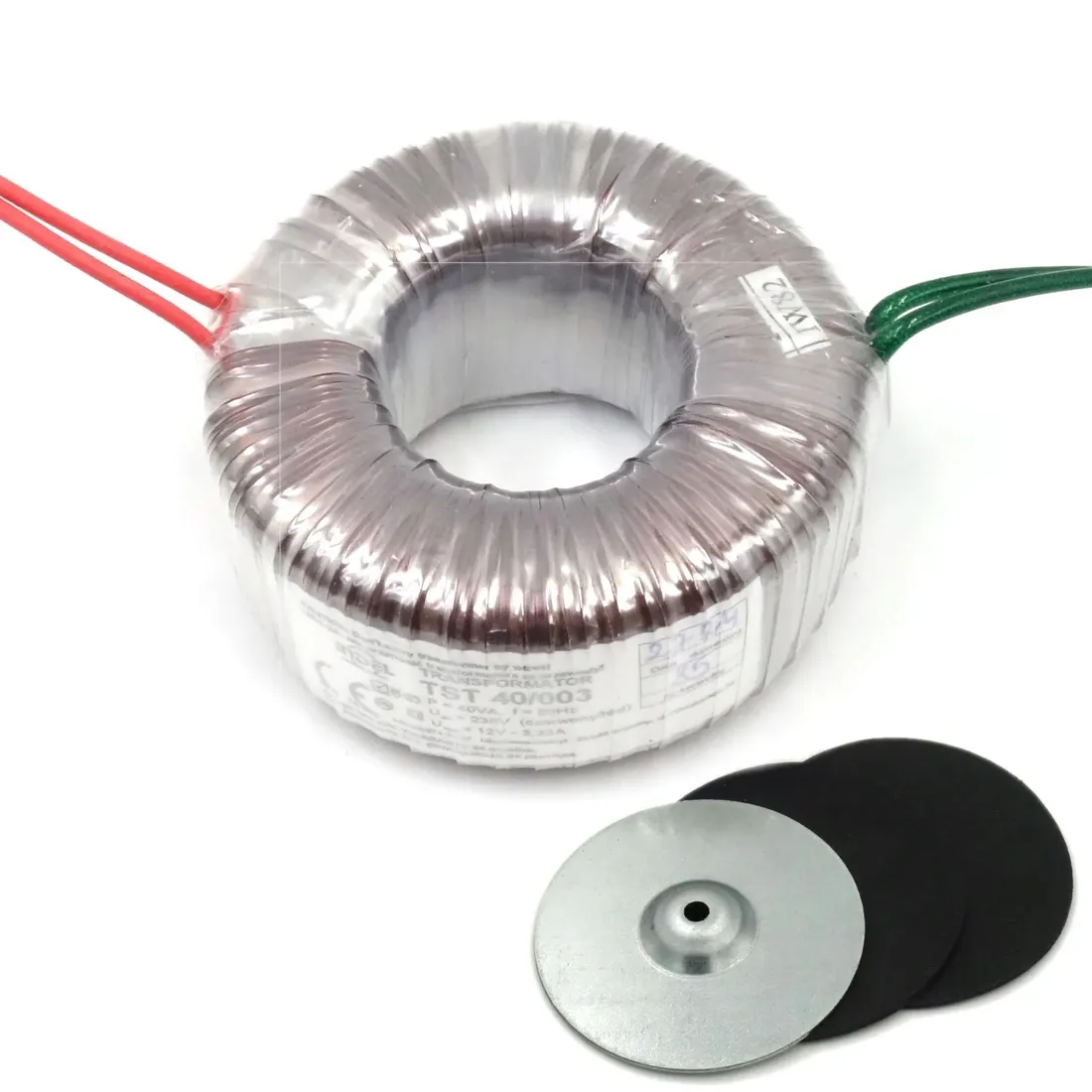

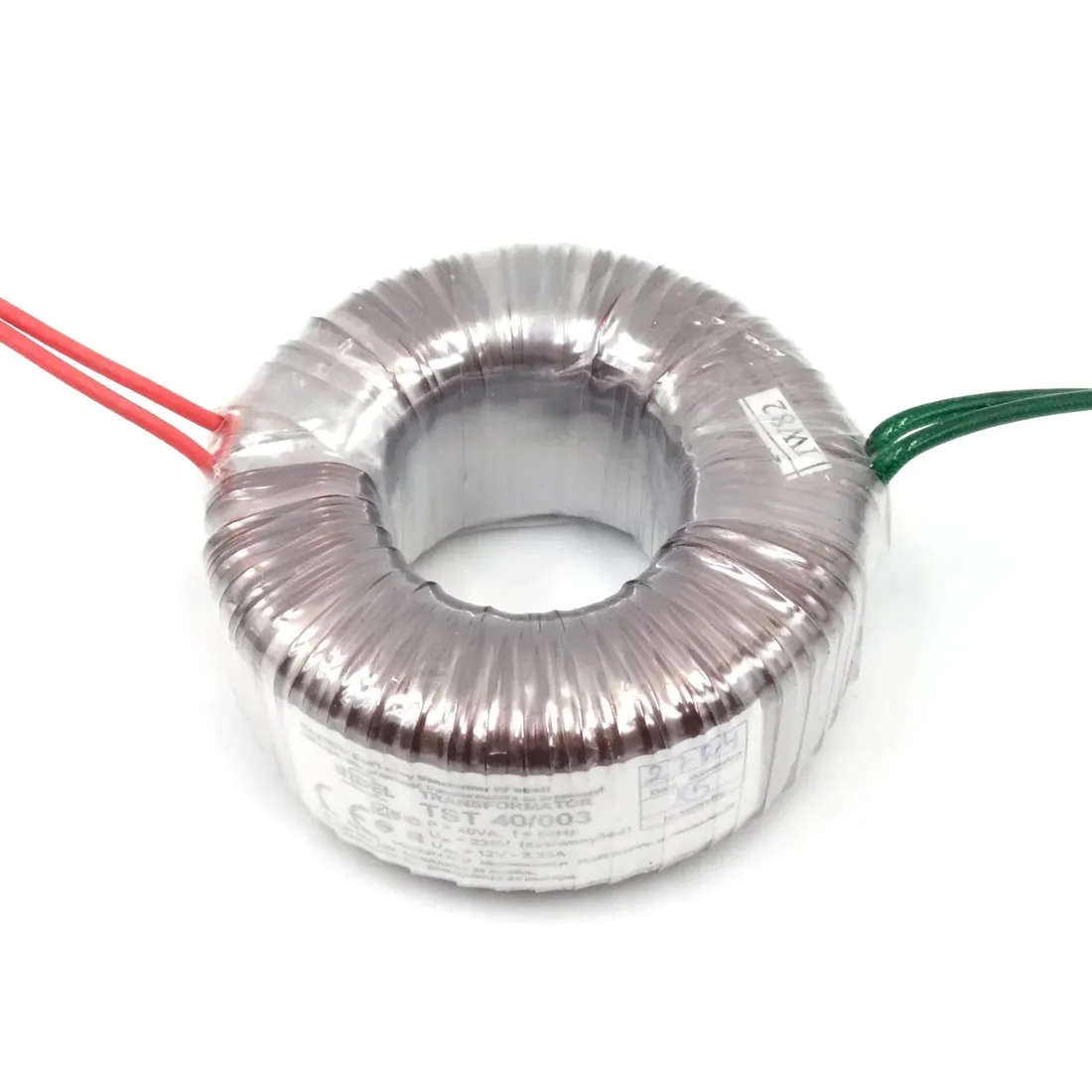

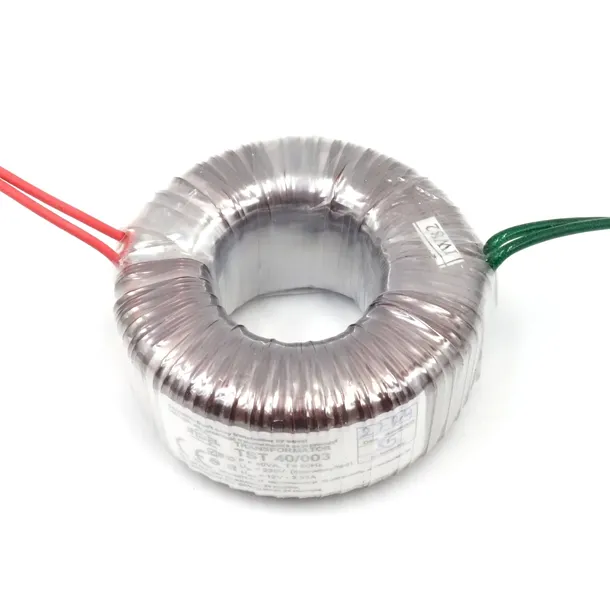

Transformator Toroidalny trafo TST 40/003 12V 3,33A Indel

Transformator Toroidalny trafo TST 40/003 12V 3,33A Indel

➖ Symbol: 19884 ➖

Transformator toroidalny to transformator, który składa się z dwóch lub więcej nawiniętych uzwojeń na wspólnym rdzeniu o toroidalnym kształcie. W stosunku do transformatorów kształtkowych, konstrukcja taka charakteryzuje się: mniejszymi stratami mocy, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami a także niewielką zmianą napięcia między stanem jałowym, a obciążenia, małą reaktancją rozproszenia jak również mniejszym poziomem hałasu. Ich prosta budowa daje dużą stabilność, niezawodność działania i umożliwia transformowanie dużych mocy.

Transformatory te znajdują zastosowanie w układach zasilania lub ładowania.

➖Cena dotyczy 1 sztuki➖

➖Dane Techniczne➖

• Moc: 40 VA
• Wejście: 230V AC
• Wyjście: 12V AC / 3,33A
• klasa cieplna Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test izolacji 4 kV / 60 s
• stopień ochrony IP00
• klasa izolacji II
• Wymiary: fi=67 x 31 mm

➖Budowa➖

• rdzeń toroidalny
• drut nawojowy miedziany z podwójną izolacją w klasie temperaturowej F lub H
• materiał izolacyjny estrofol i ewentualnie kapsle
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń przewodami lub innymi według uzgodnień
• istnieje możliwość zastosowania ekranowania uzwojeń (TST, ATST, TSL, TSTB)

➖! ! ! UWAGA ! ! !➖

Jesteśmy sprzedawcą elektroniki z wieloletnim doświadczeniem na rynku. Wszystkie nasze produkty, przed wysłaniem do klienta są szczegółowo sprawdzane na naszym serwisie a następnie bezpiecznie pakowane.

Konstrukcja transformatorów toroidalnych powoduje, że nie są one odporne na uszkodzenia mechaniczne lub upadki. Z uwagi na powyższe po odebraniu i rozpakowaniu prosimy o bardzo delikatne obchodzenie się z transformatorami. Jeśli jest to możliwe, prosimy Państwa o sprawdzenie miernikiem rezystancji (przejścia) uzwojenia pierwotnego i wtórnego transformatorów przed ich podłączeniem.

Uszkodzenia (przerwy) uzwojenia spowodowane udarami mechanicznymi (są one zawsze widoczne na izolacji zewnętrznej transformatora w postaci obicia lub przetarcia) nie są objęte gwarancją!
