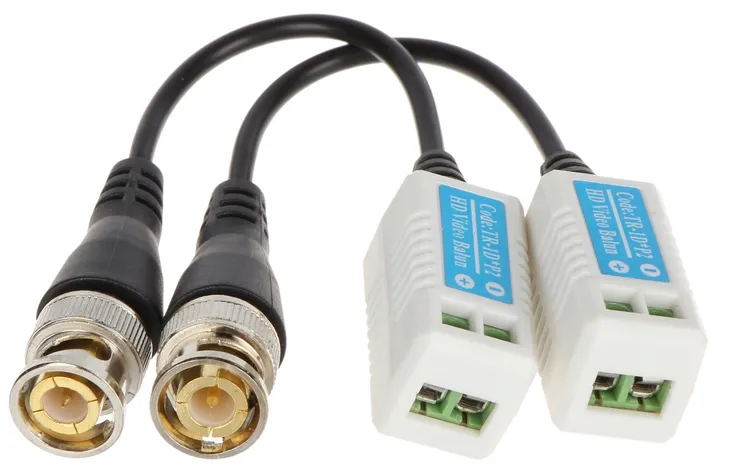

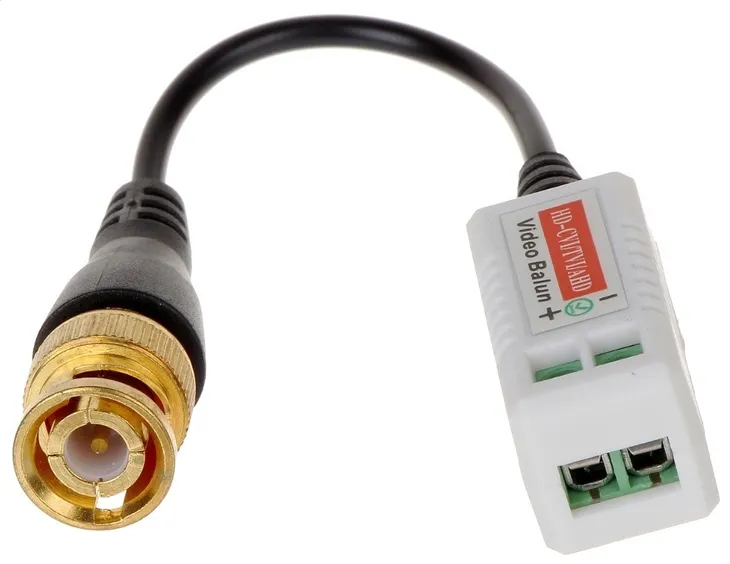

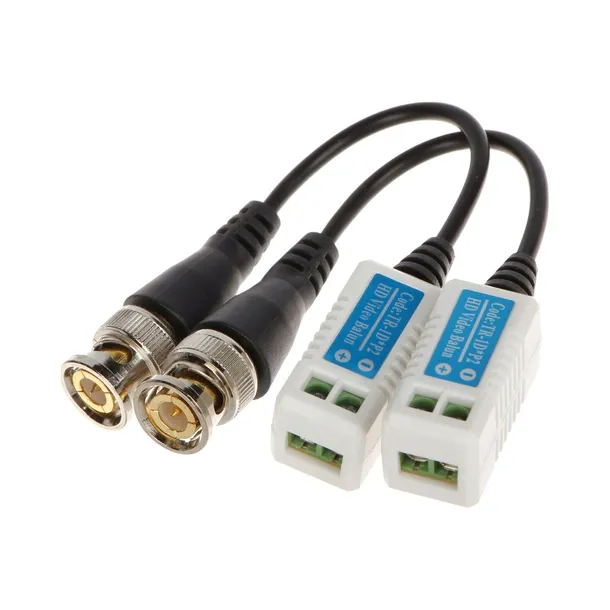

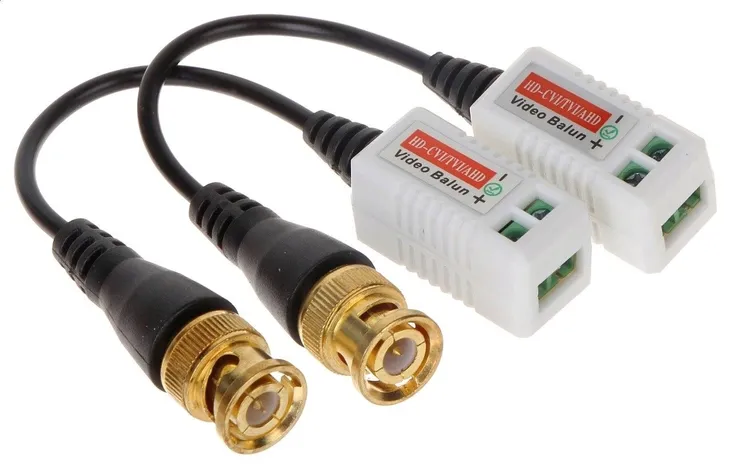

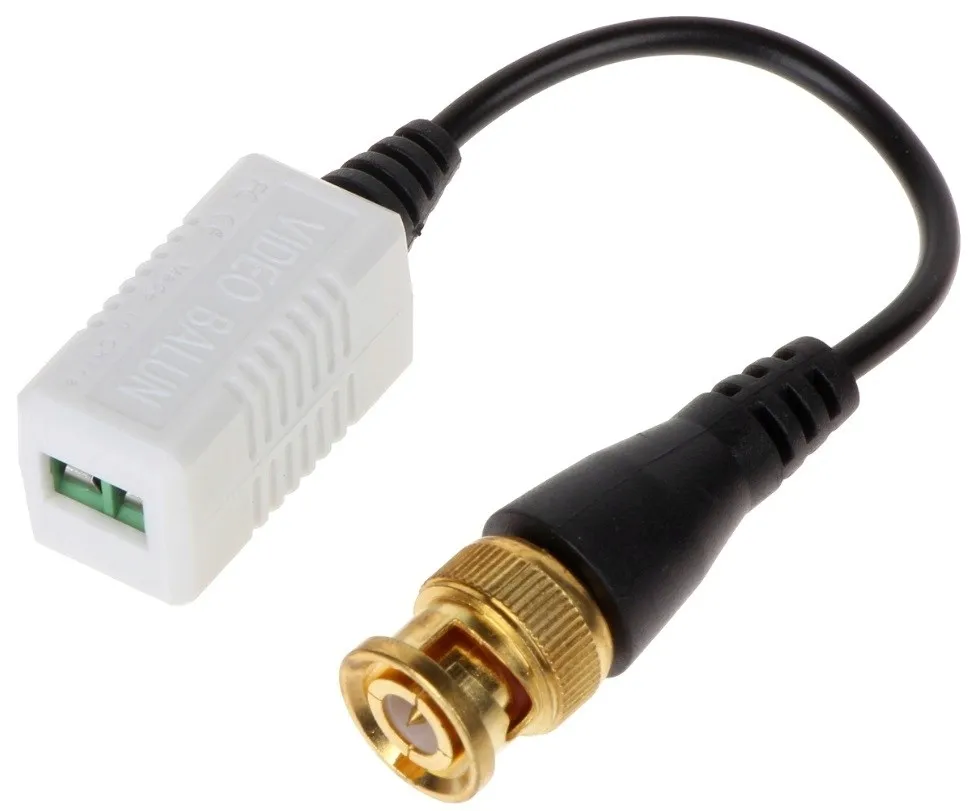

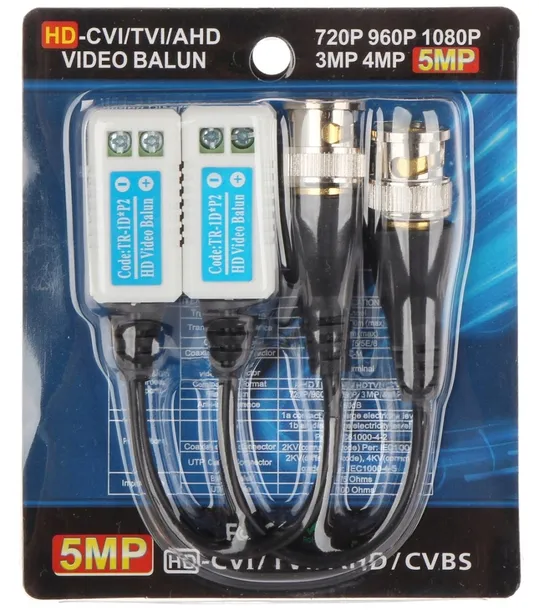

Transformator wideo Delta TR-1D*P2 BNC 400 m

TRANSFORMATOR WIDEO TR-1D*P2

Numer Katalogowy Produktu: RB.0096

Opis Produktu:

Transformator wideo docelowo wykorzystywany jest do przesyłu wideo sygnału za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję koncentrycznego kabla 75Ω do impedancji symetrycznego przewodu zapewniając przesył wizyjnego sygnału do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Specyfikacja Produktu:

Standard:

• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne

Liczba kanałów: 1

Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

Napięcie we/wy 75Ω (CVBS): 1 Vpp

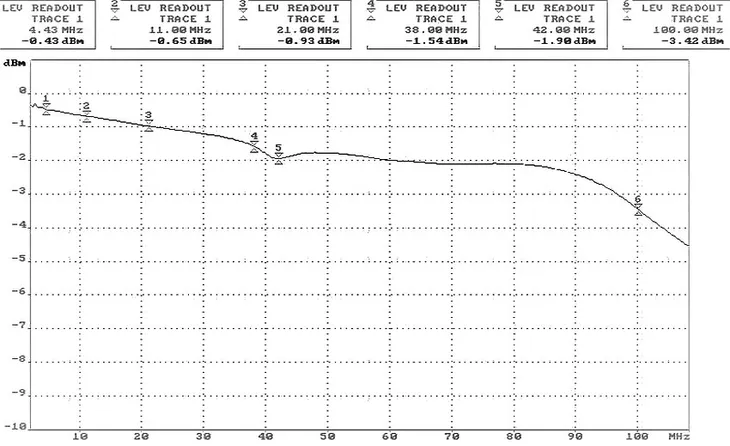

Tłumienie:

• 4.43 MHz @ 0.43 dB
• 11 MHz @ 0.65 dB
• 21 MHz @ 0.93 dB
• 38 MHz @ 1.54 dB
• 42 MHz @ 1.90 dB
• 67.5 MHz @ 2.10 dB
• Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą

CMRR (dB @ 5MHz): 60 dB

Impedancja złącza koncentrycznego: 75 Ω

Impedancja złącza symetrycznego: 100 Ω

Typ złącza koncentrycznego: BNC Wtyk na przewodzie 0.09 m

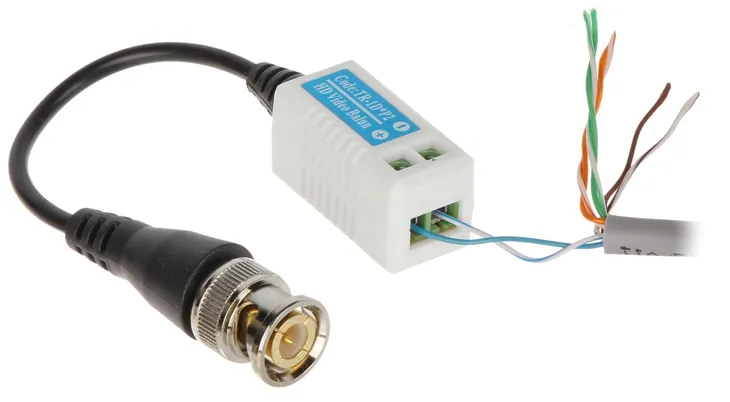

Typ złącza symetrycznego: Zaciski kablowe

Temperatura pracy: -10 °C ... 55 °C

Dopuszczalna względna wilgotność otoczenia: < 95 %

Waga: 0.018 kg

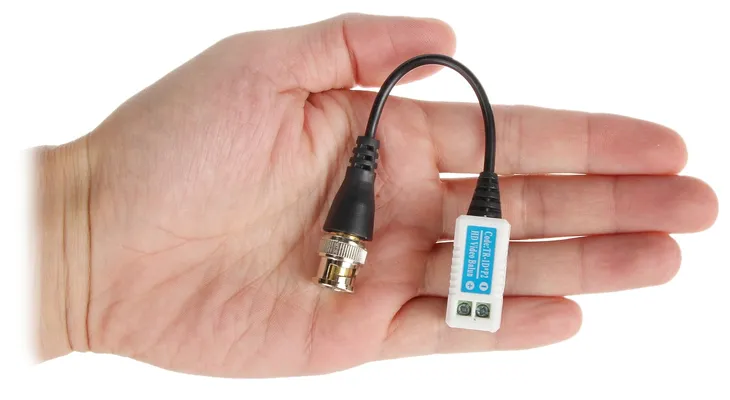

Wymiary: 16  x 15  x 43 mm
