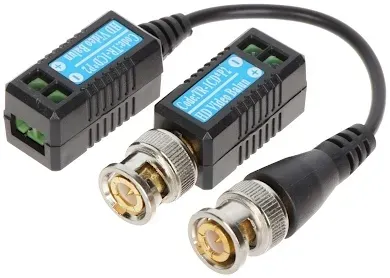

Transformator wideo po skrętce prosty + na kablu

TRANSFORMATOR WIDEO

po skrętce komputerowej

TR-1CD*P2 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Specyfikacja:

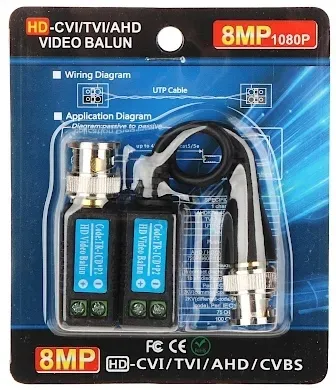

W opakowaniu: 2 szt. (1+1) - Podana cena za opakowanie

Standard:

• AHD - 8 Mpx 4K UHD,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne

Liczba kanałów: 1

Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

Napięcie we/wy 75Ω (CVBS): 1 Vpp

Tłumienie:

• 4.43 MHz @ 0.24 dB
• 11 MHz @ 0.46 dB
• 21 MHz @ 1.03 dB
• 38 MHz @ 0.89 dB
• 42 MHz @ 0.89 dB
• 67.5 MHz @ 1.32 dB

Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą

CMRR (dB @ 5MHz): 50 dB

Impedancja złącza koncentrycznego: 75 Ω

Impedancja złącza symetrycznego: 100 Ω

Typ złącza koncentrycznego:

• 1 x BNC - Wtyk na przewodzie 0.09 m,
• 1 x BNC - Wtyk prosty

Typ złącza symetrycznego: Zaciski kablowe

Temperatura pracy: -10 °C ... 55 °C

Dopuszczalna względna wilgotność otoczenia: < 95 %

Waga: 0.021 kg

Wymiary: 16  x 15  x 46 mm
