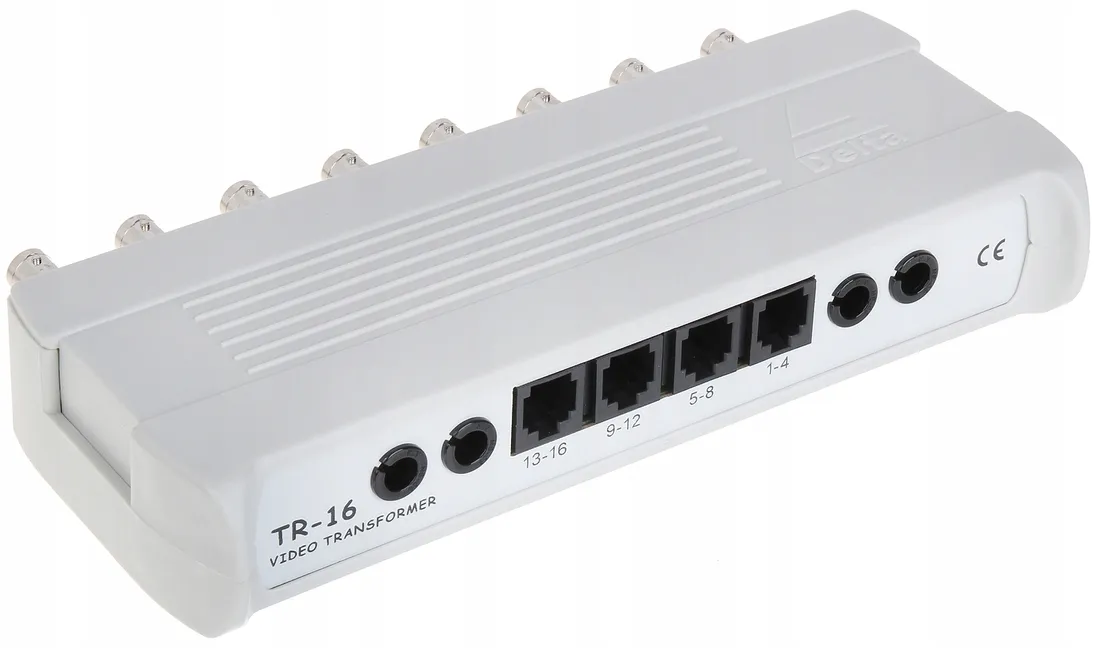

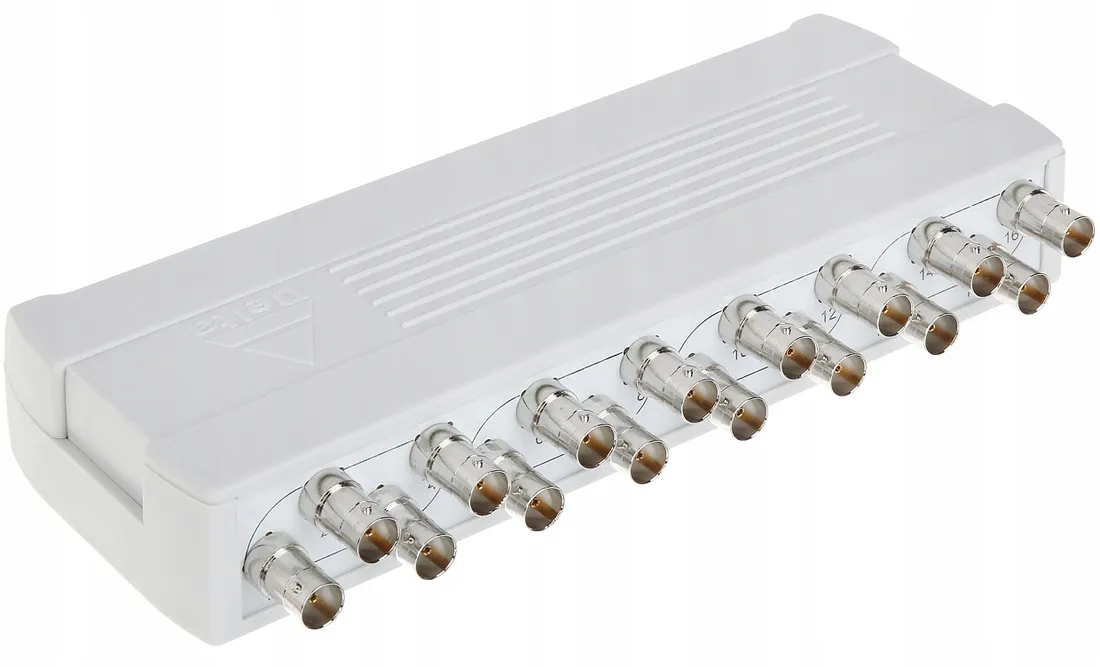

Transformator wideo TR-16

Sprzedawany przedmiot:

TR-16

.

przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

.

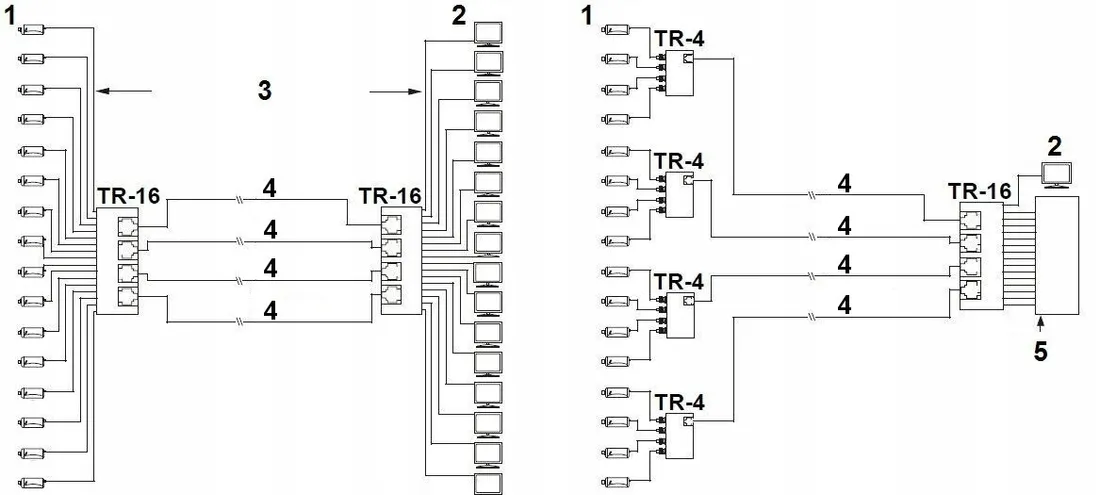

Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-).

Odwrotne połączenie spowoduje zakłócenia obrazu.

Standard:

• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Rodzaj urządzenia:

Pasywne

Liczba kanałów:

16 szt. Wideo

Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL, NTSC - UTP kat. 5e

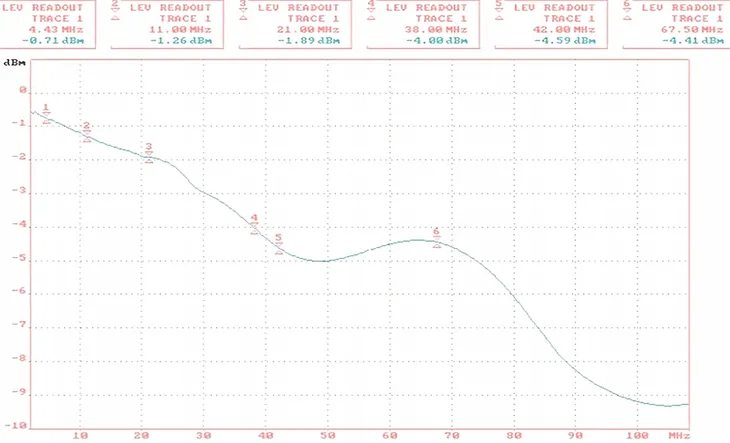

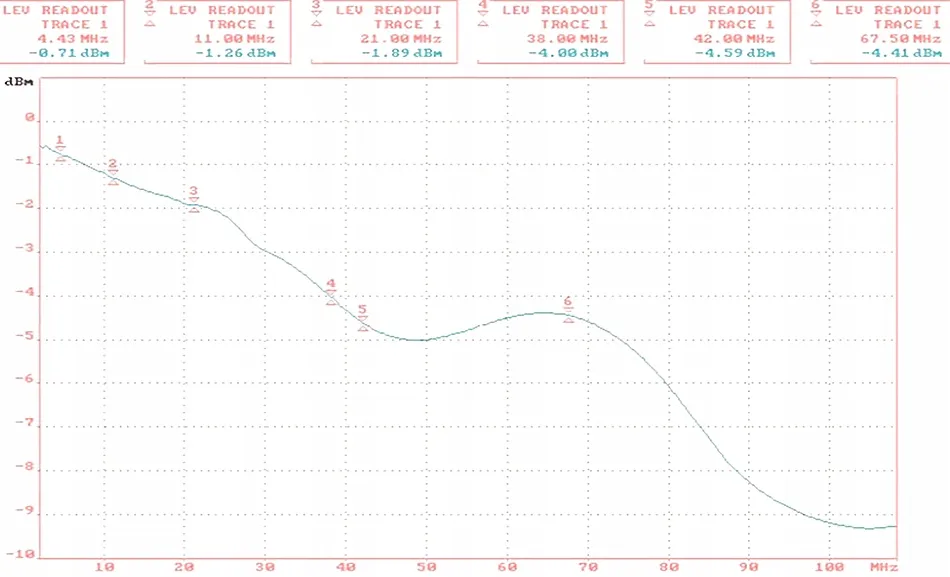

Napięcie we/wy 75Ω (CVBS): 1 Vpp Tłumienie:

• 4.43 MHz @ 0.71 dB
• 11 MHz @ 1.26 dB
• 21 MHz @ 1.89 dB
• 38 MHz @ 4.00 dB
• 42 MHz @ 4.59 dB
• 67.5 MHz @ 4.41 dB

CMRR (dB @ 5MHz):

50 dB

Impedancja złącza koncentrycznego:

75 Ω

Impedancja złącza symetrycznego:

100 Ω

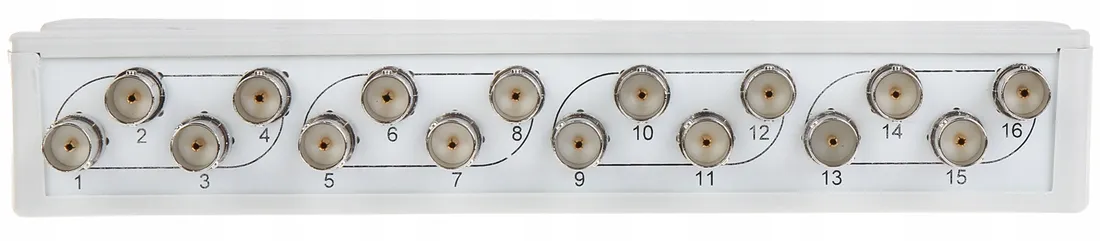

Typ złącza koncentrycznego:

16  x BNC Gniazdo proste

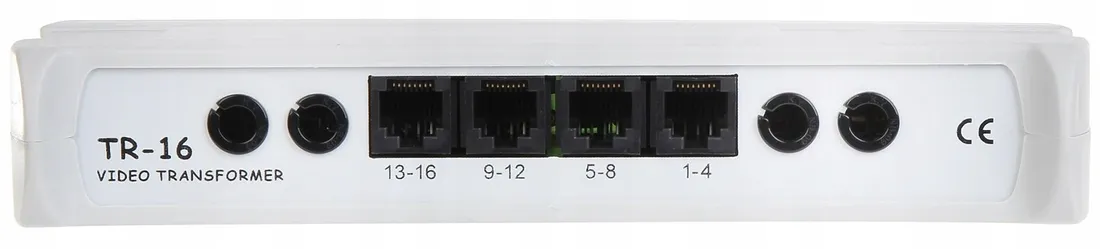

Typ złącza symetrycznego:

16  x Zaciski kablowe / 4  x RJ-45 (8-pin, 4 pary) Gniazdo

Temperatura pracy:

-50 °C ... 55 °C

Dopuszczalna względna wilgotność otoczenia:

< 95 %

Waga:

0.336 kg

Wymiary:

213  x 36  x 101 mm

3 lata

Producent / Marka:

DELTA

CE

Instrukcja PL
