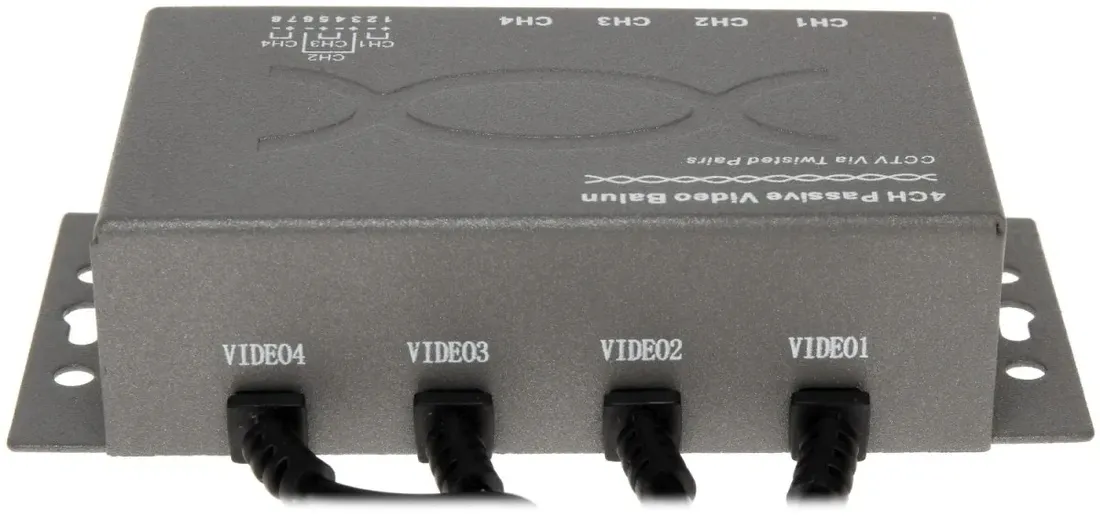

Transformator Wideo Tr-4M

✅TRANSFORMATOR WIDEO TR-4M✅

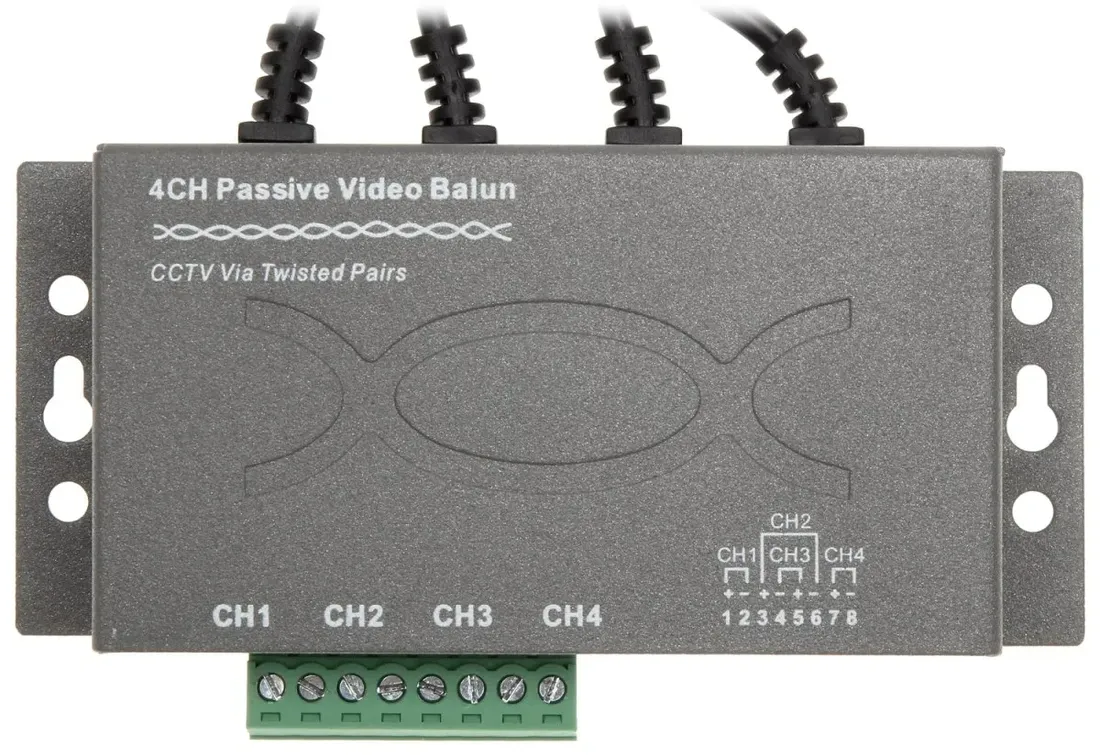

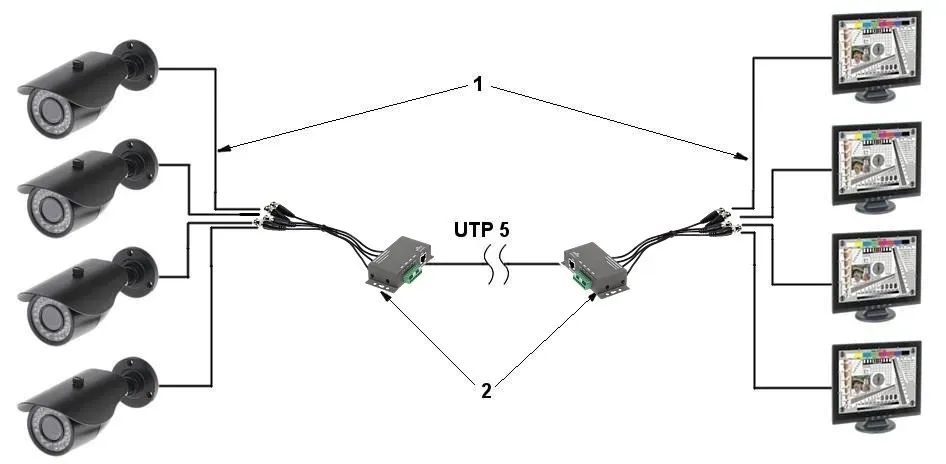

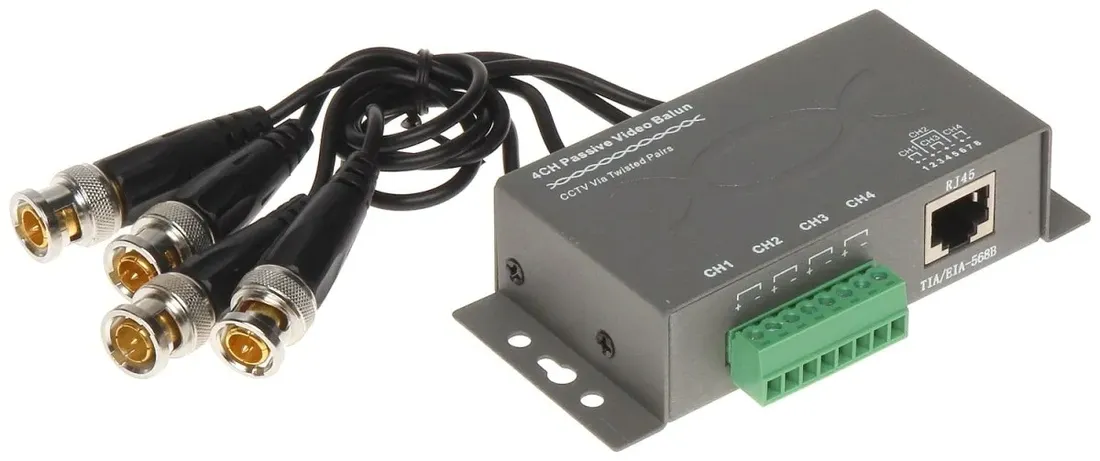

TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-)

Odwrotne połączenie spowoduje zakłócenia obrazu

Całość zamknięta w metalowej obudowie

Standard:

• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne Liczba kanałów: 4 szt. Wideo Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL, NTSC - UTP kat. 5e

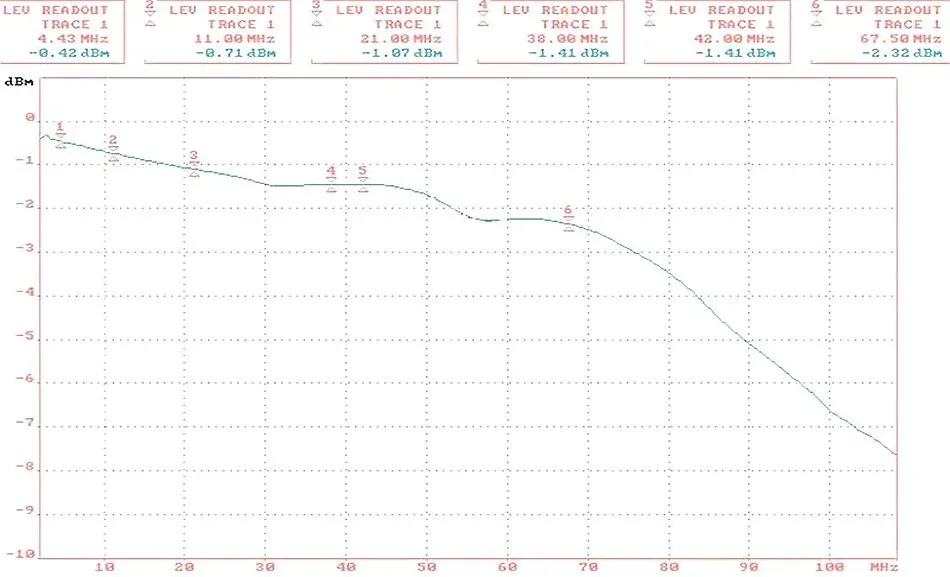

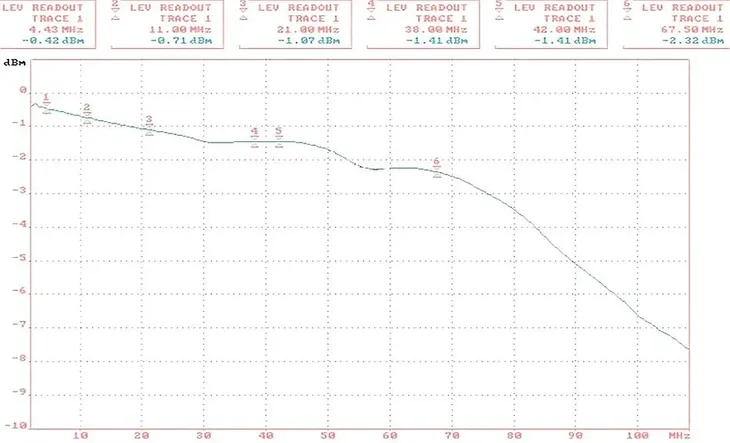

Napięcie we/wy 75Ω (CVBS): 1 Vpp Tłumienie:

• 4.43 MHz @ 0.42 dB
• 11 MHz @ 0.71 dB
• 21 MHz @ 1.07 dB
• 38 MHz @ 1.41 dB
• 42 MHz @ 1.41 dB
• 67.5 MHz @ 2.32 dB

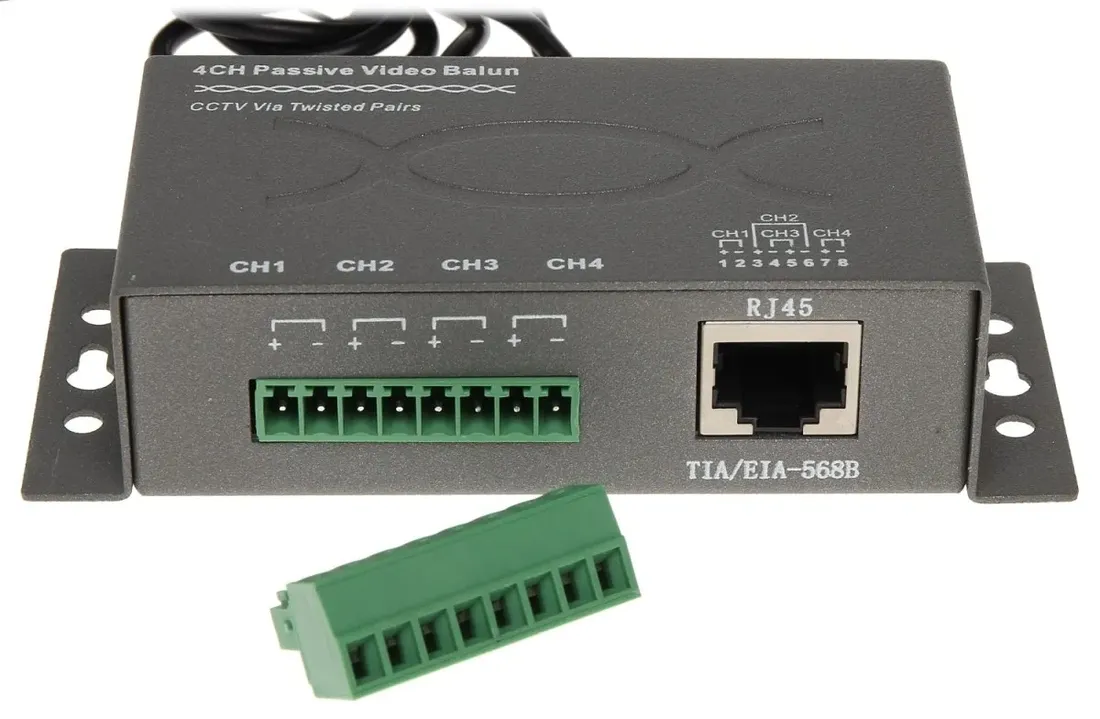

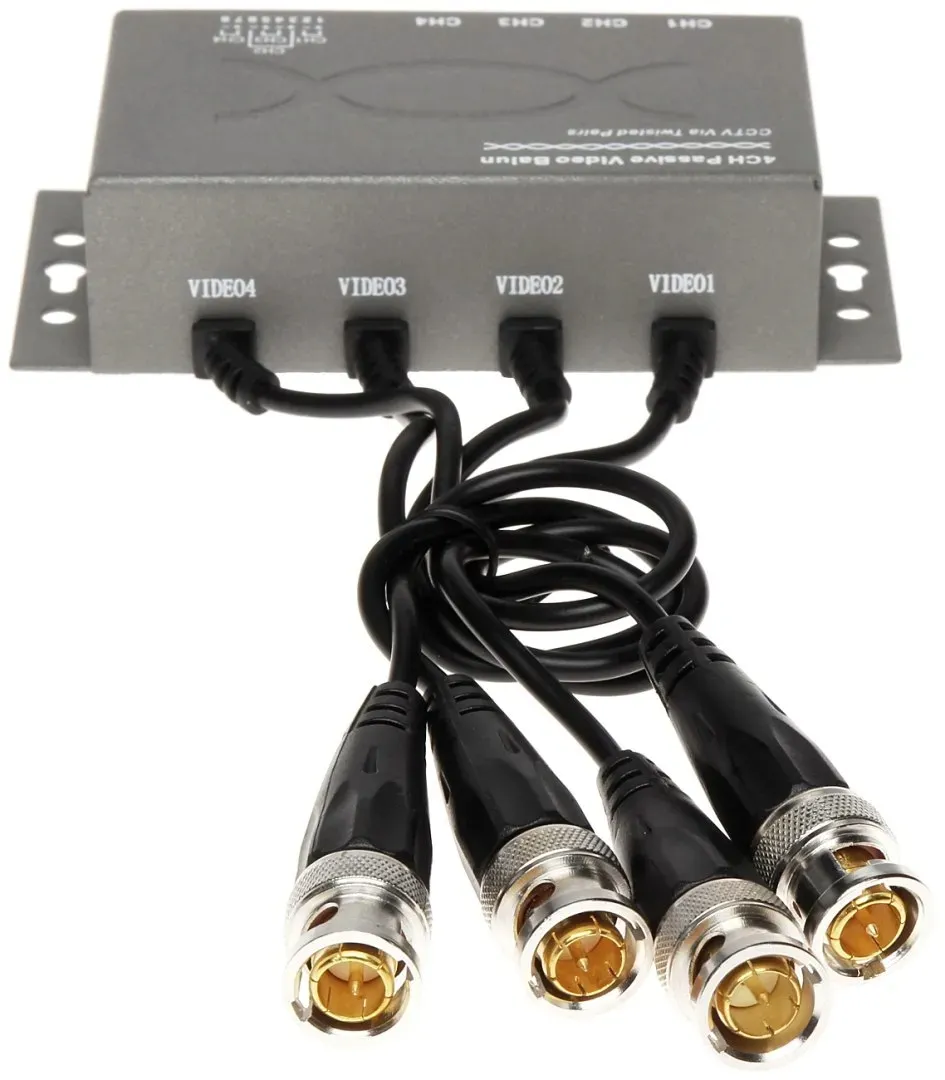

Separacja między wejściami: > -50 dB CMRR (dB @ 5MHz): 60 dB Impedancja złącza koncentrycznego: 75 Ω Impedancja złącza symetrycznego: 100 Ω Typ złącza koncentrycznego: 4  x BNC Wtyk na przewodzie Typ złącza symetrycznego: Zaciski kablowe / RJ-45 (8-pin, 4 pary) Temperatura pracy: -10 °C ... 70 °C Dopuszczalna względna wilgotność otoczenia: < 95 % Waga: 0.175 kg Wymiary: 105  x 58  x 25 mm Gwarancja: 2 lata

CE
