Sprzedawany przedmiot:

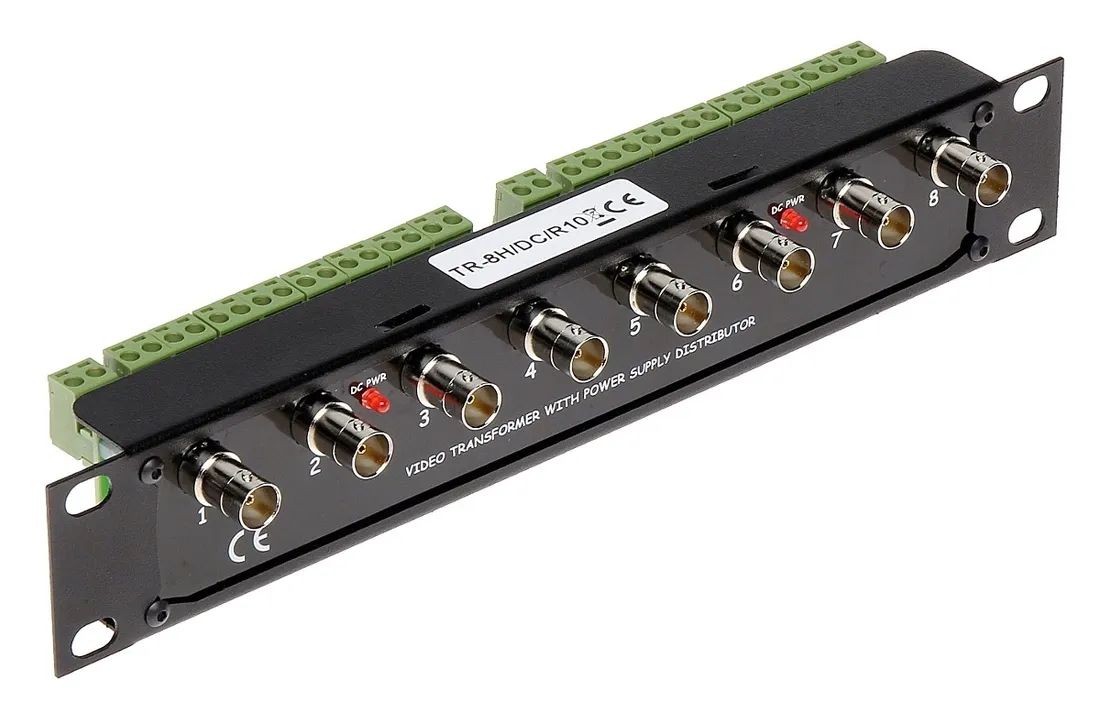

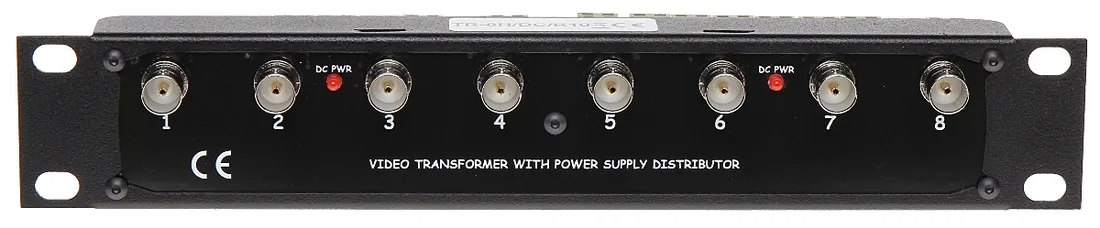

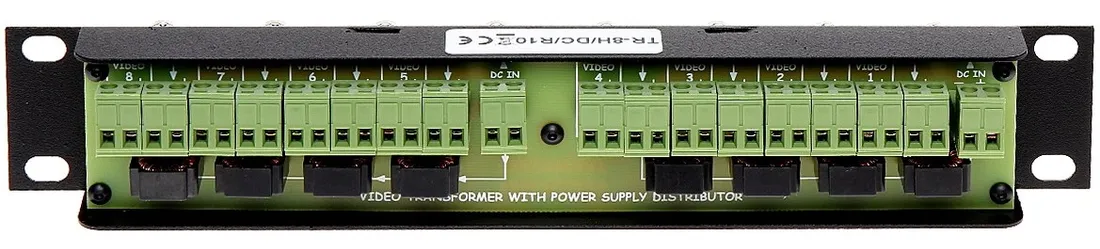

TR-8H/DC/R10
.
TR-8H/DC/R10 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP).
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

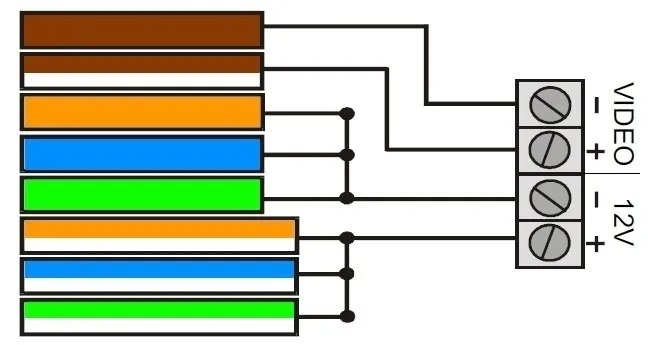

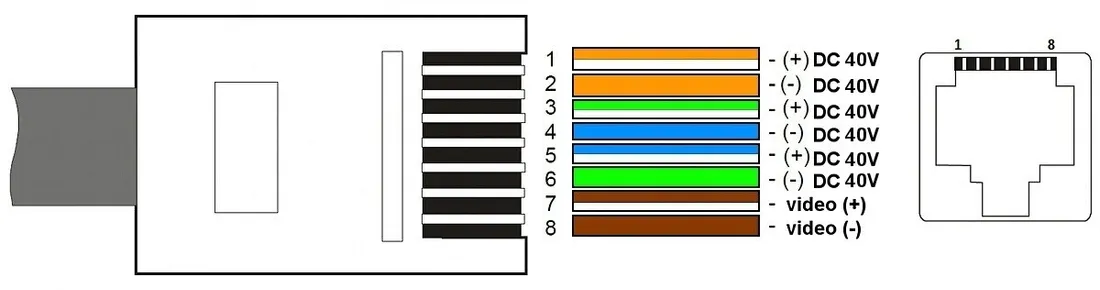

Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania.
.

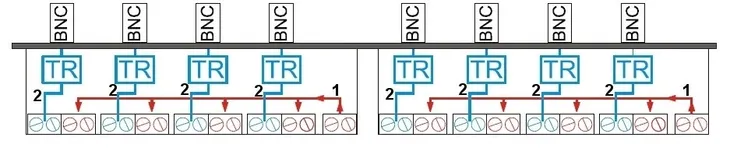

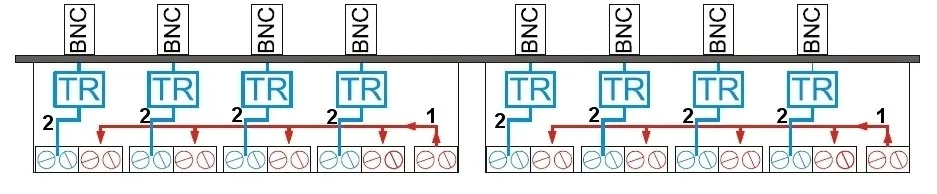

Urządzenie składa się z 2 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje.
Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70.

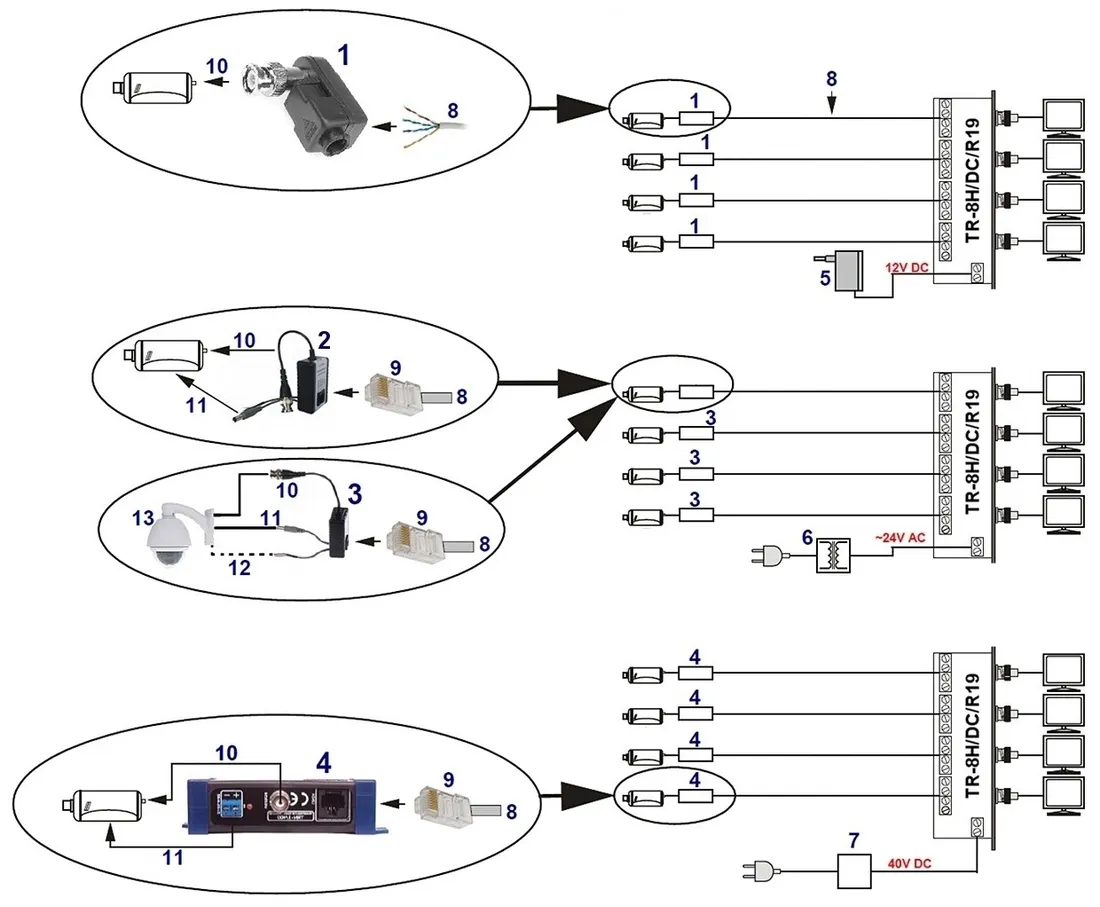

Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16).
Standard:
- AHD - 5 Mpx,
- HD-CVI - 8 Mpx 4K UHD,
- HD-TVI - 8 Mpx 4K UHD,
- CVBS - PAL, NTSC
Prąd wejściowy:
2 x max. 10 A
Maksymalne napięcie zasilania:
max. 40 V DC / 28 V AC
Maks. prąd wyjściowy pojedynczego wyjścia:
2.5 A
Rodzaj urządzenia:
Pasywne
Liczba kanałów:
8 Wideo + DC
Napięcie we/wy 75Ω (CVBS):
1 Vpp
Zasięg wideo:
- 250 m @ 720p - UTP kat. 5e
- 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

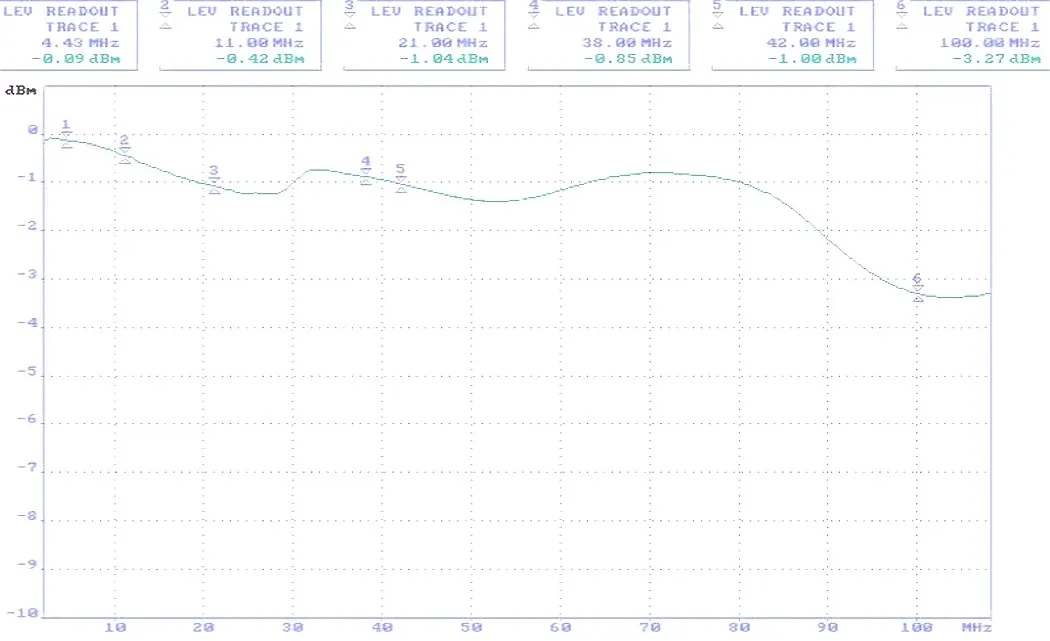

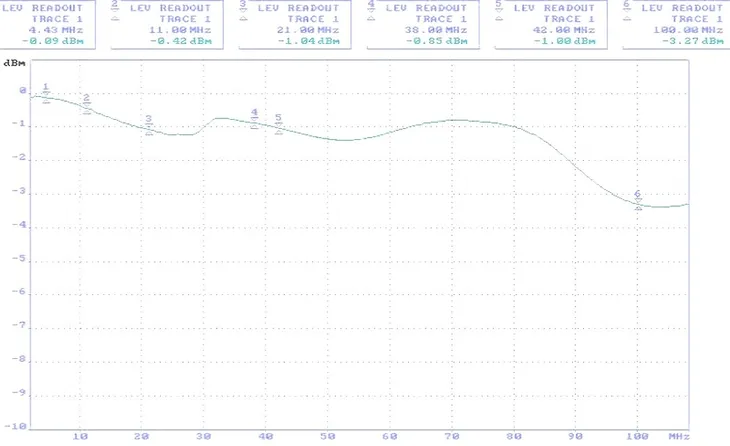

Tłumienie:
- 4.43 MHz @ 0.09 dB
- 11 MHz @ 0.42 dB
- 21 MHz @ 1.04 dB
- 38 MHz @ 0.85 dB
- 42 MHz @ 1.00 dB
- 67.5 MHz @ 0.87 dB
Impedancja złącza koncentrycznego:
75 Ω
Impedancja złącza symetrycznego:
100 Ω
Typ złącz:
- Wideo - 8 x BNC Gniazdo
- DC - Zaciski kablowe
Typ złącza symetrycznego:
Zaciski kablowe
Typ obudowy:
Rack 10", 1U
Dopuszczalna względna wilgotność otoczenia:
< 95 %
Temperatura pracy:
-10 °C ... 55 °C
Zasięg zasilania:
Zasilanie 12V DC
353 m @ 50 mA
235 m @ 75 mA
176 m @ 100 mA
141 m @ 125 mA
117 m @ 150 mA
88 m @ 200 mA
70 m @ 250 mA
58 m @ 300 mA
50 m @ 350 mA
44 m @ 400 mA
39 m @ 450 mA
35 m @ 500 mA
29 m @ 600 mA
25 m @ 700 mA
22 m @ 800 mA
19 m @ 900 mA
17 m @ 1000 mA
Waga:
0.28 kg
Wymiary:
483 x 44 x 53 mm
3 lata
Producent / Marka:
DELTA
Instrukcja PL
