TRANSFORMATOR WIDEO TR-8M

TRANSFORMATOR WIDEO TR-8M

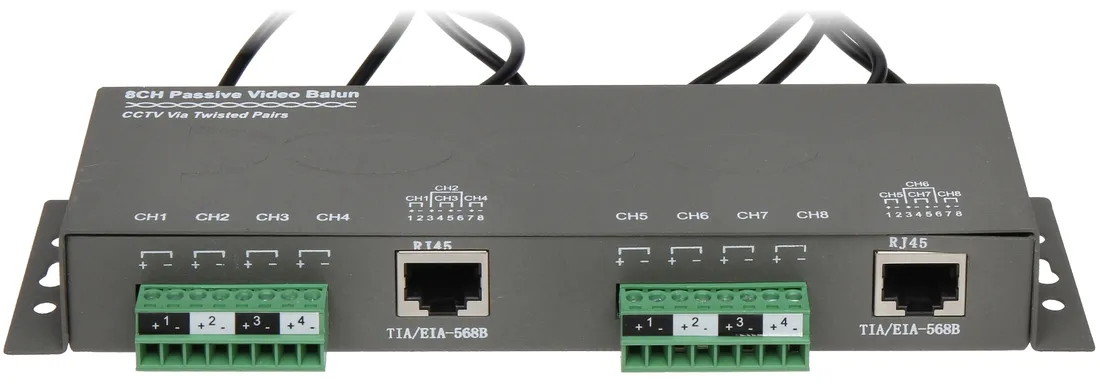

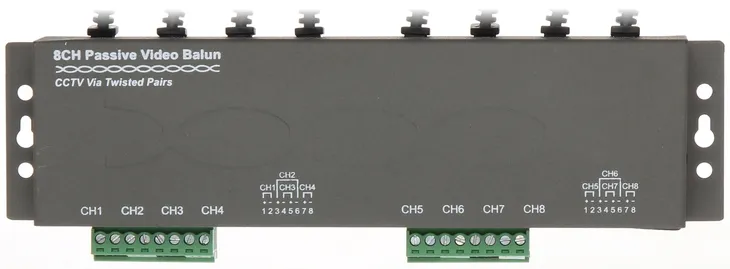

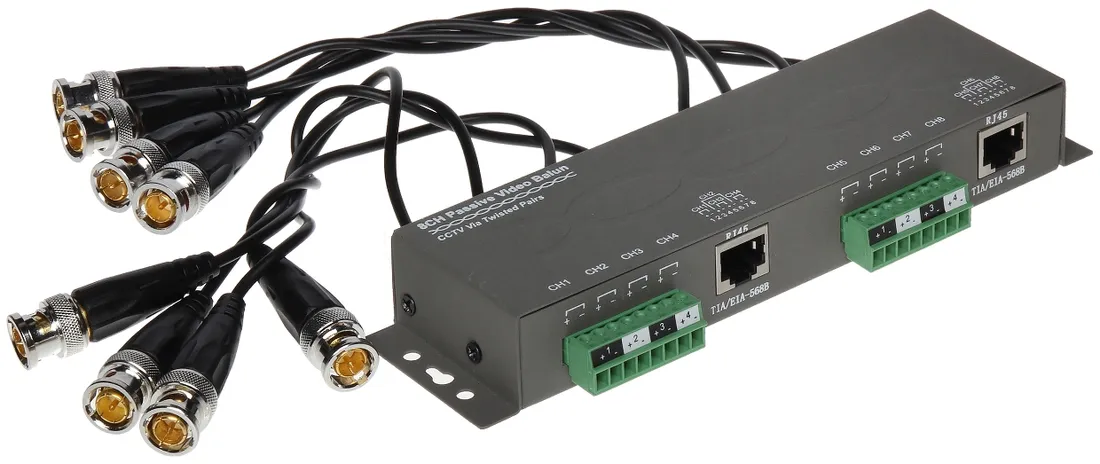

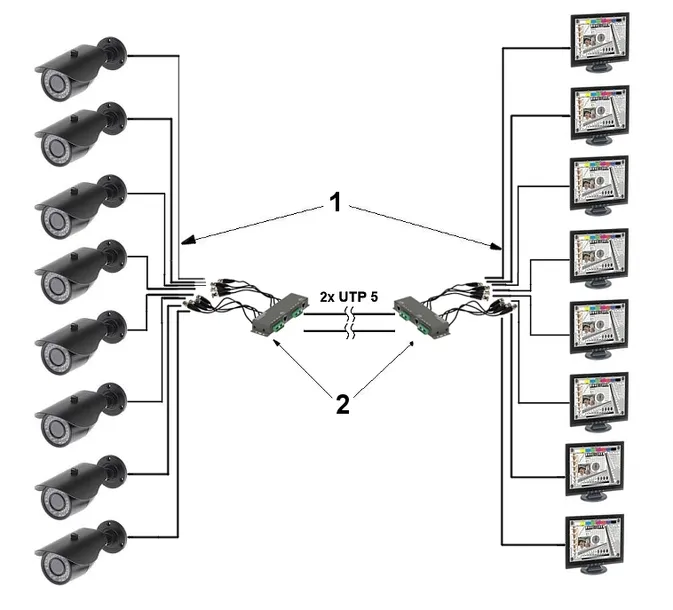

TR-8M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu. Całość zamknięta w metalowej obudowie.

• Standard: AHD- 5Mpx, HD-CVI- 8Mpx4K UHD, HD-TVI- 8Mpx4K UHD, CVBS-PAL,NTSC
• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 8 szt. Wideo
• Zasięg wideo: 250 m @720p- UTP kat. 5e, 150 m @1080p- UTP kat. 5e, 400 m @CVBS- UTP kat. 5e

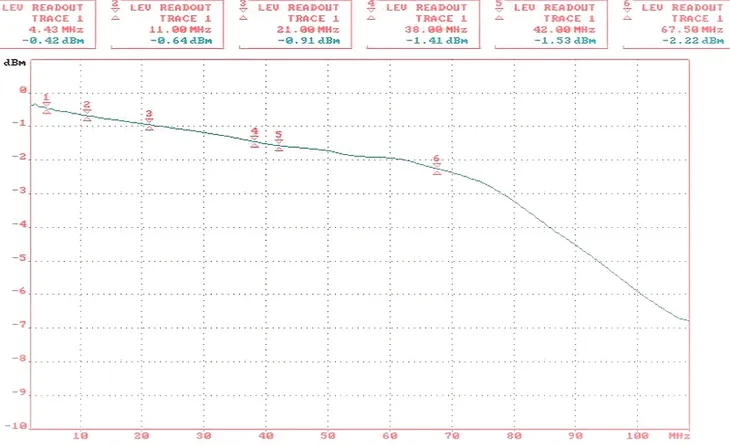

• Tłumienie: 4.43 MHz @ 0.42dB, 11 MHz @ 0.64dB, 21 MHz @ 0.91dB, 38 MHz @ 1.41dB, 42 MHz @ 1.53dB, 67.5 MHz @ 2.22dB
• Napięcie we/wy 75Ω (CVBS): 1Vpp
• Separacja między wejściami: > -50dB
• CMRR (dB @ 5MHz): 60dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω

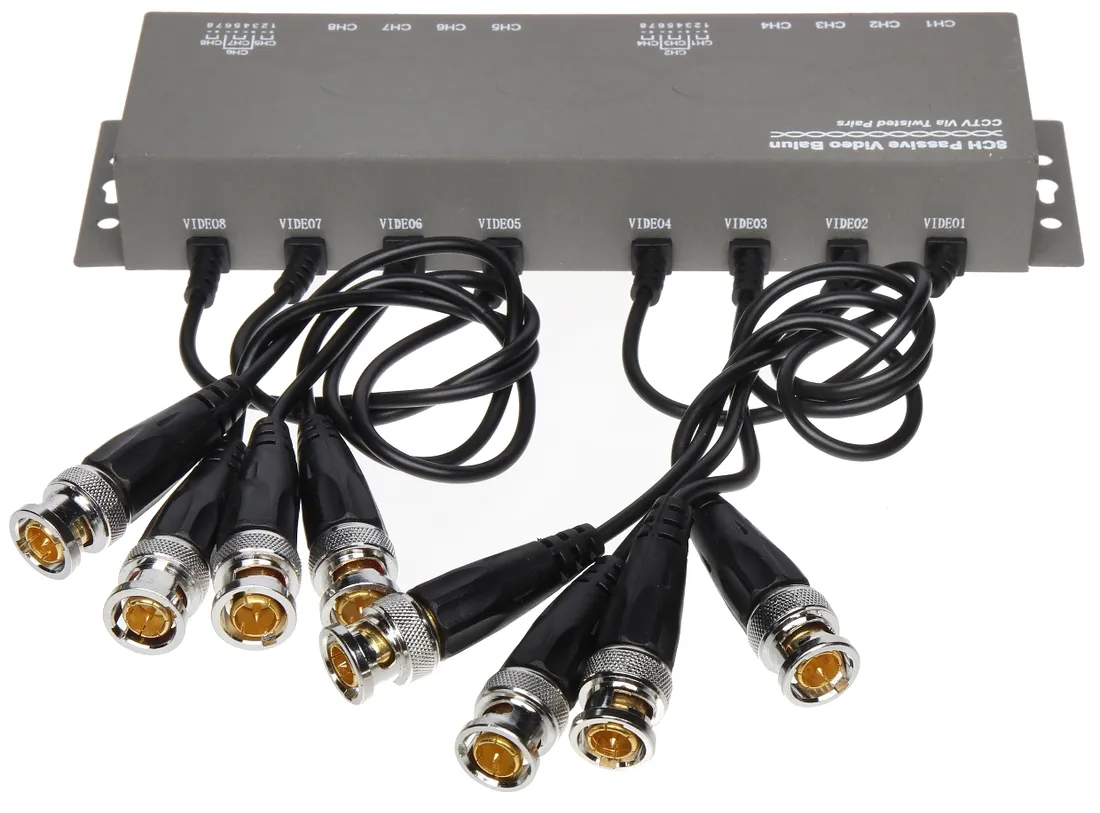

• Typ złącza koncentrycznego: 8  xBNCWtyk na przewodzie

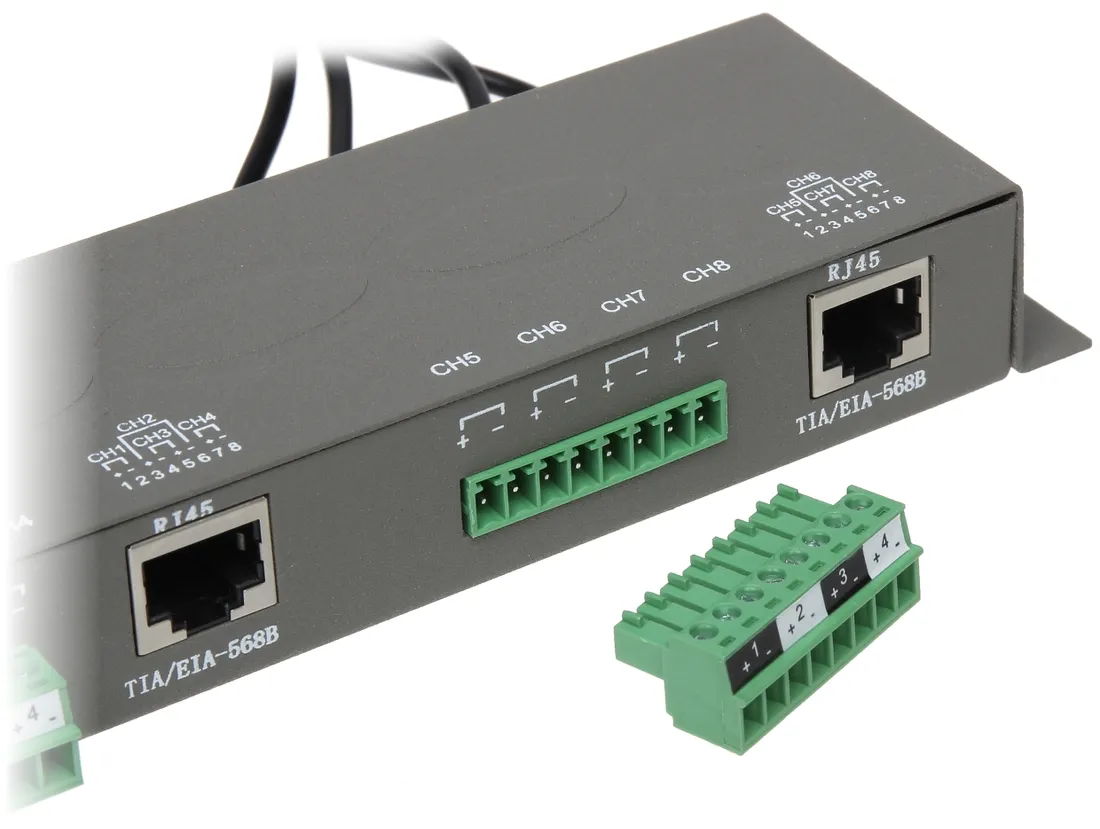

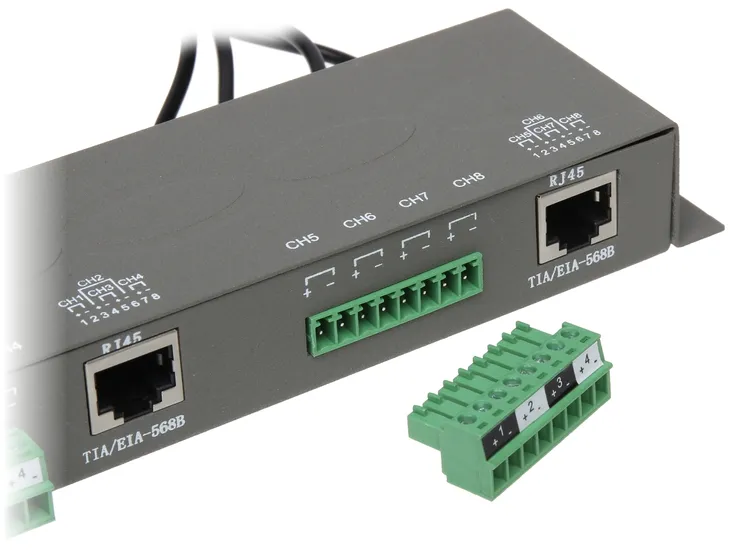

• Typ złącza symetrycznego: Zaciski kablowe / 2  xRJ-45 (8-pin, 4 pary)Gniazdo
• Temperatura pracy: -10 °C ... 70 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.32 kg
• Wymiary: 185  x 58  x 25 mm
• Gwarancja: 2 lata
