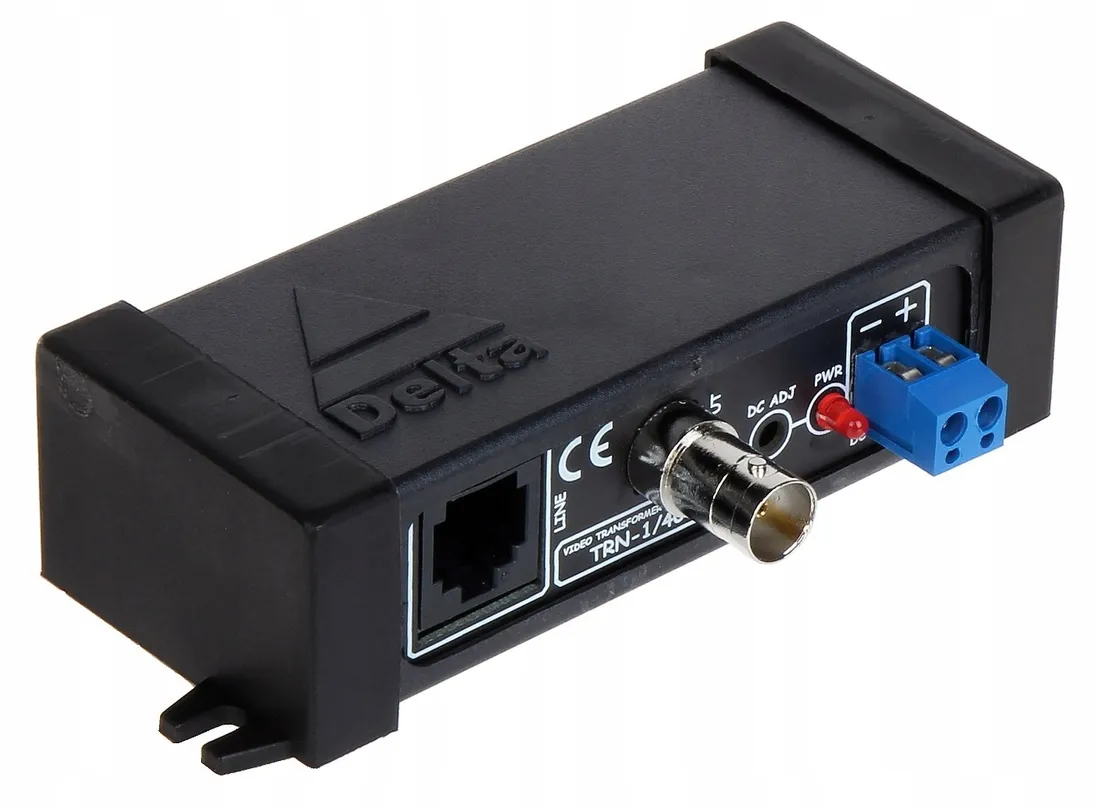

TRN-1/400A

TRN-1/400A przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP)

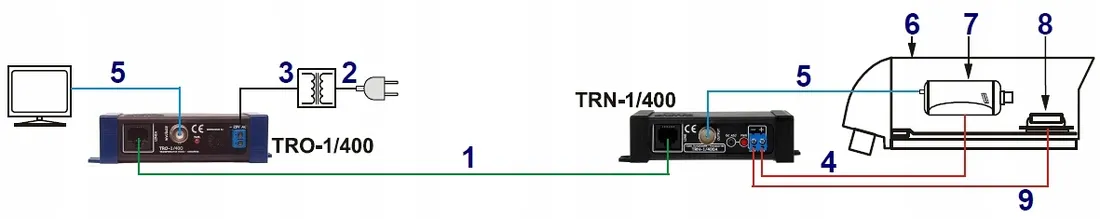

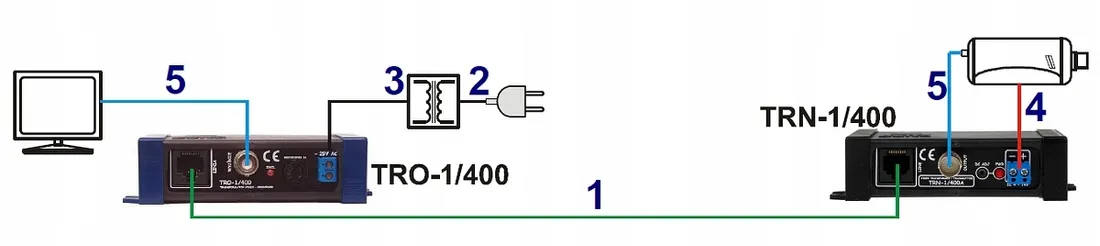

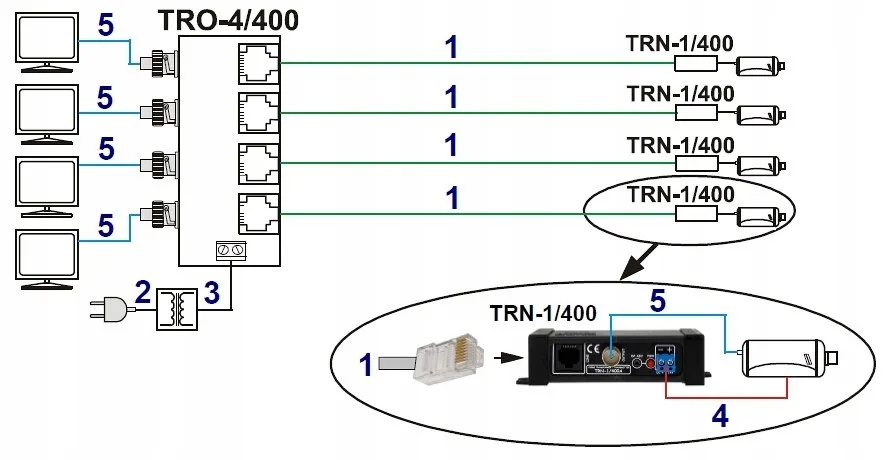

Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400A, zostaje przesłany do odbiornika TRO-4G/400 lub TRO-1/400 za pomocą skrętki komputerowej

W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400m

Odbiornik TRO-1/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 45V DC), które w nadajniku TRN-1/400A jest stabilizowane do wartości 4V ... 14V DC pozwalając na zasilanie kamer z termostatem

Urządzenie umożliwia zmianę napięcia wyjściowego w zakresie 4V ... 14V za pomocą potencjometru

UWAGA! Urządzenie TRN-1/400A nie jest autonomiczne i działa wyłącznie z urządzeniami TRO-1/400, TRO-4G/400

Standard:

• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Napięcie wejściowe:

max. 45 V DC

Rodzaj urządzenia:

Aktywne / Nadajnik

Liczba kanałów:

1 Wideo

1 DC

Napięcie we/wy 75Ω (CVBS):

1 Vpp

Regulacja napięcia wyjściowego:

4 V ... 14 V DC

Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

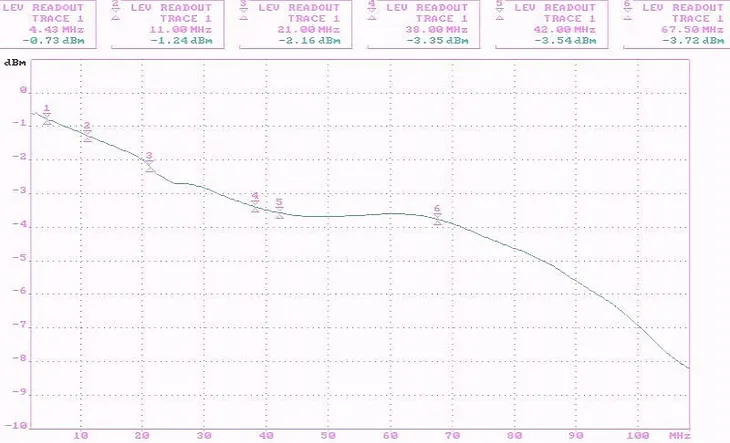

Napięcie wyjściowe: 12 V DC / max. 900 mA (ustawienie fabryczne) Tłumienie:

• 4.43 MHz @ 0.73 dB
• 11 MHz @ 1.24 dB
• 21 MHz @ 2.16 dB
• 38 MHz @ 3.35 dB
• 42 MHz @ 3.54 dB
• 67.5 MHz @ 3.72 dB

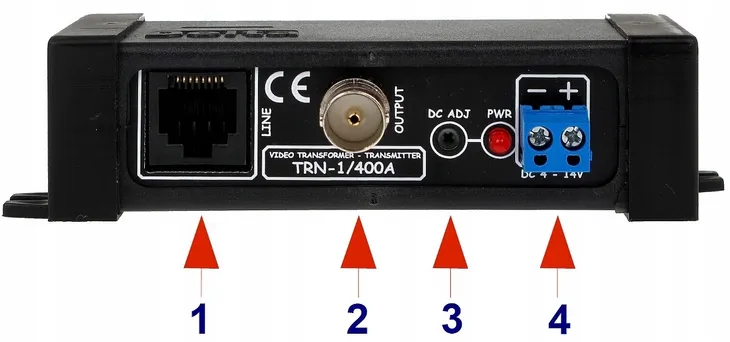

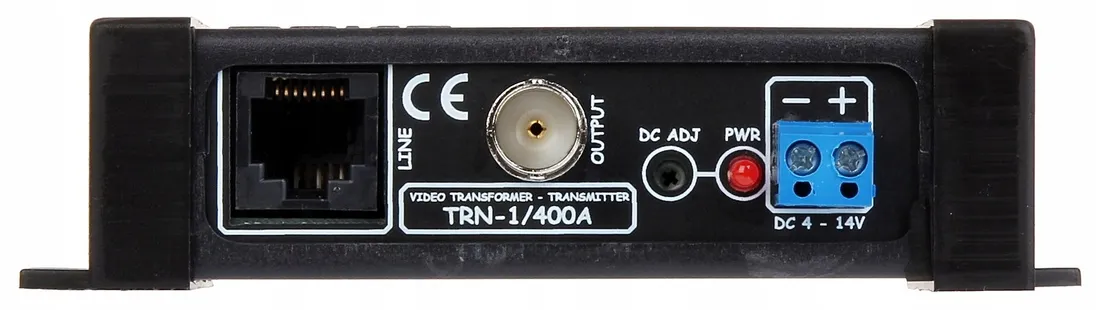

Impedancja złącza symetrycznego: 100 Ω Typ złącz: BNC Gniazdo Wideo Zaciski kablowe DC Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo Zasięg zasilania:

• Zasilanie 24 V DC 1080 m @ 250 mA 260 m @ 750 mA
• Zasilanie 29 V DC 1600 m @ 250 mA 500 m @ 750 mA

Waga:

0.09 kg

Wymiary:

118  x 61  x 30 mm

3 lata

Producent / Marka:

DELTA

CE

Instrukcja PL
