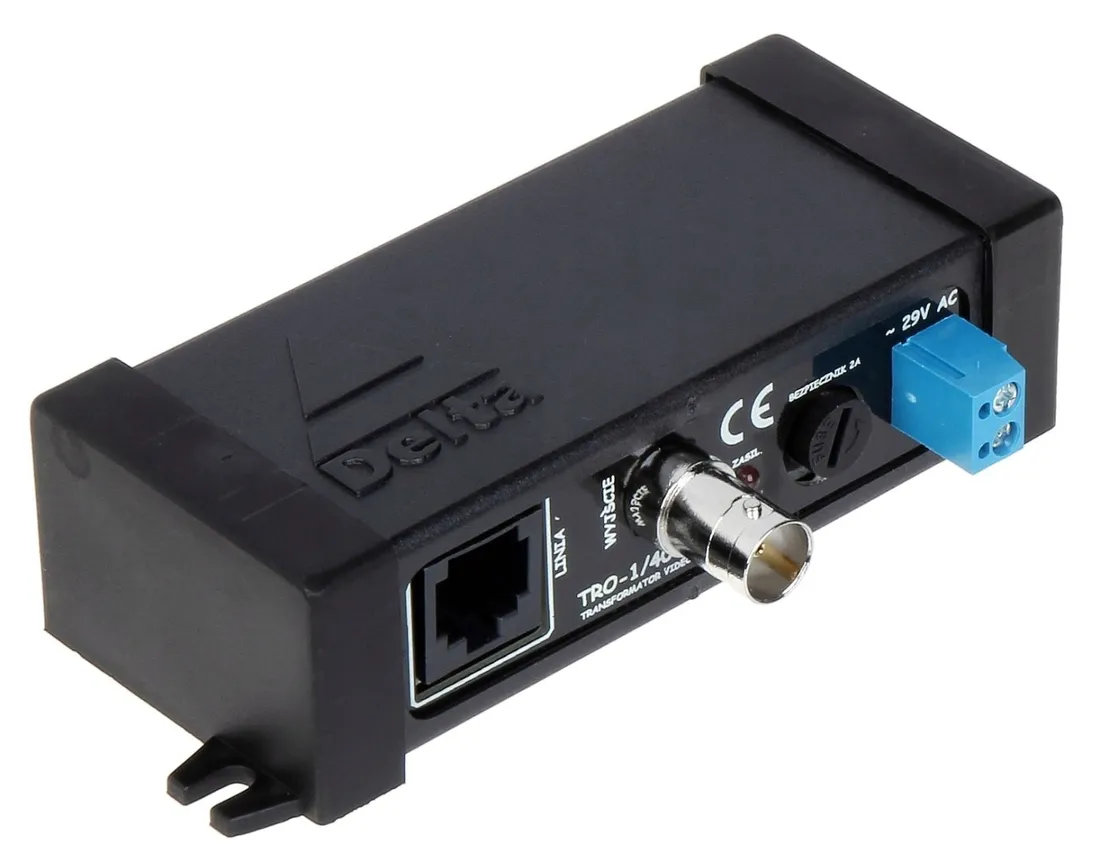

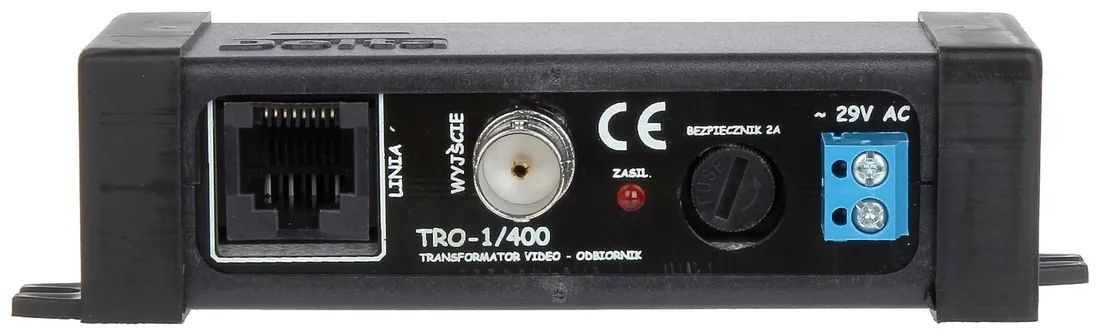

TRANSFORMATOR WIDEO TRO-1/400

TRANSFORMATOR WIDEO TRO-1/400

• TRO-1/400 nie jest urządzeniem autonomicznym
• Musi współpracować z TRN-1/400
• TRO-1/400 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP)
• W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400m
• Odbiornik TRO-1/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem

SPECYFIKACJA

• Napięcie wejściowe: max. 29 V AC / 1 A
• Rodzaj urządzenia: Aktywne / Odbiornik
• Liczba kanałów: 1 Wideo, 1 DC
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• Zasięg wideo: max. 400 m UTP kat. 5e
• Napięcie wyjściowe: max. 40 V DC / 1 A
• Zakres pasma wideo: 0 ... 50 MHz
• Wybrane cechy: Bezpiecznik zwłoczny 5x20, 2 A / 250 V
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącz: BNC Gniazdo Wideo, Zaciski kablowe DC
• Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
• Zasięg zasilania:
• Zasilanie 24 V
• 1080 m @ 250 mA
• 260 m @ 750 mA
• Zasilanie 29 V
• 1600 m @ 250 mA
• 500 m @ 750 mA
• Waga: 0.100 kg
• Wymiary: 117 x 64 x 30 mm

1) Monitor

2) Wyjście BNC

3) 230V AC

4) 24V / 29V AC

5) Skrętka komputerowa

6) Linia

7) Wejście

8) Zasilanie

9) Zasilanie kamery 12V DC

10) Sygnał z kamery

11) Kamera

2) Wyjście BNC

3) 230V AC

4) 24V / 29V AC

5) Skrętka komputerowa

6) Linia

7) Wejście

8) Zasilanie

9) Zasilanie termostatu

10) Zasilanie kamery 12V DC

11) Sygnał z kamery

12) Obudowa zewnętrzna

13) Kamera

14) Termostat TT-12E
