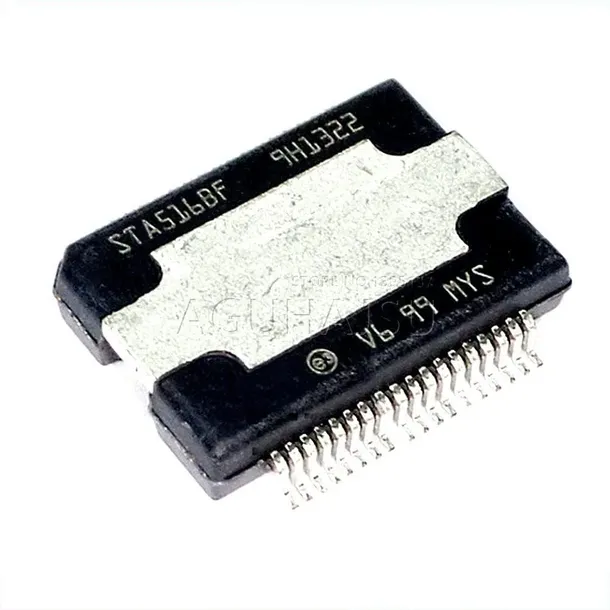

U.S. STA516BF SMD SO-36
Parametry
Opis produktu
Układ STA516B został zaprojektowany z myślą o zastosowaniach audio hi-fi, takich jak systemy kina domowego, aktywne głośniki i stacje dokujące.
Wysoka moc wyjściowa: Układ jest w stanie dostarczyć moc 200 W + 200 W przy obciążeniu 6 Ω (THD=10% przy VCC=51 V) w konfiguracji stereo (dual bridge). W konfiguracji pojedynczego mostka BTL (Bridge-Tied Load), moc wyjściowa wynosi 400 W przy obciążeniu 3 Ω (THD=10% przy VCC=52 V).
Technologia: Wykonany w technologii multipower BCD, zawiera uzupełniający stopień wyjściowy DMOS o niskiej rezystancji RdsON (200 mΩ).
Elastyczność konfiguracji: Może być używany jako podwójny mostek, pojedynczy mostek o podwójnej obciążalności prądowej lub jako półmostek (tryb binarny) o połowie obciążalności prądowej.
Zabezpieczenia: Posiada zintegrowane obwody zabezpieczające, w tym ochronę termiczną, ostrzeżenie termiczne i ochronę przed zbyt niskim napięciem.
Kompatybilność: Wejścia logiczne są kompatybilne z poziomami CMOS.
Opakowanie: Dostępny w 36-pinowej obudowie PowerSO z odsłoniętą górną podkładką termiczną (EPU), co ułatwia odprowadzanie ciepła do radiatora.
