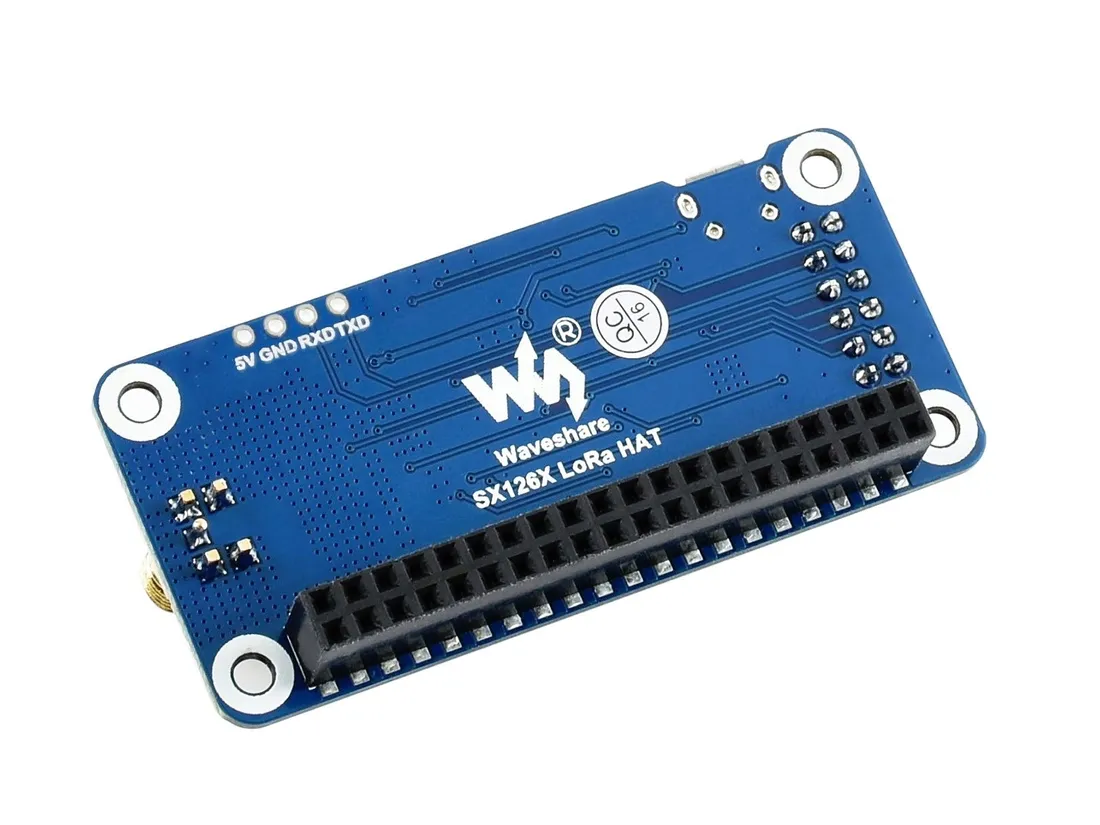

Waveshare SX1262 LoRa HAT dla Raspberry Pi

SX1262 868M LoRa HAT - płytka rozszerzeń z modułem LoRa dla Raspberry Pi

Opis

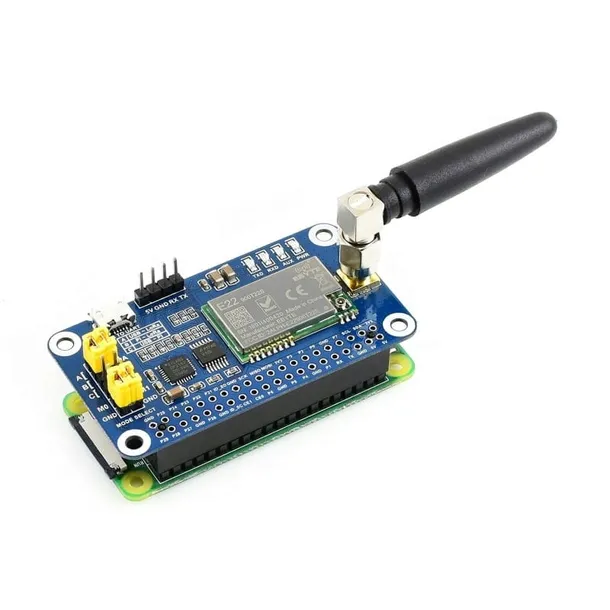

Płytka rozszerzeń z modułem LoRa E22-900T22S (SX1262) przeznaczona dla Raspberry Pi. Układ wspiera protokół LoRaWAN i pozwala na komunikację w paśmie częstotliwości 868 MHz na odległości do 5 km. Użytkownik ma możliwość podłączenia zewnętrznej anteny przez złącze IPEX lub SMA. Poza tym na płytce umieszczono konwerter USB-UART CP2102 oraz konwerter poziomów napięć. Do Raspberry Pi moduł podłączany jest za pomocą dedykowanego 40-pinowego złącza GPIO. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

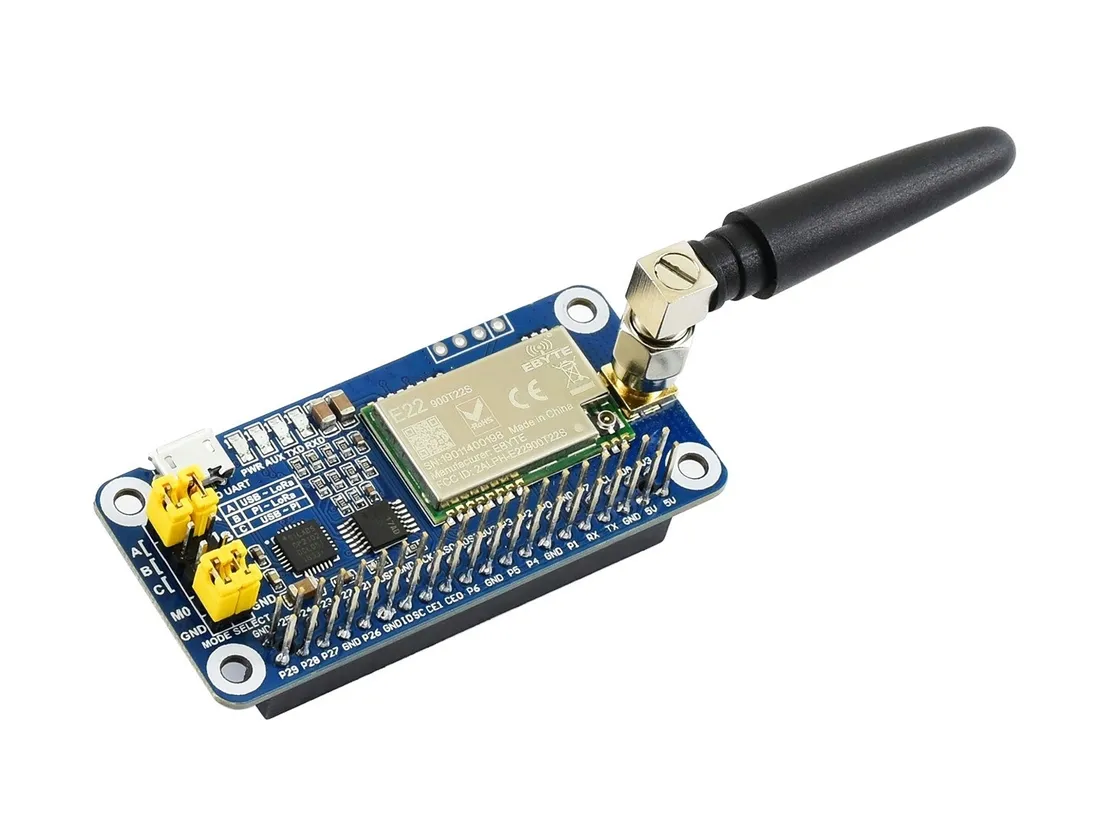

1. Moduł LoRa SX1262 7. Złącze SMA

2. Konwerter poziomów napięć 74HC125V 8. Złącze IPEX

3. CP2102 9. Wskaźniki LED

4. Złącze GPIO 40-pin 10. Zworki UART

5. Port USB 11. Zworki LoRa

6. Złącze UART

Właściwości

• Maksymalna moc nadawania: 22,0 dBm (do wyboru 10, 13, 17, 22 dBm)
• Długość transmisji: 240 bajtów (do wyboru 32, 64, 128, 240 bajtów)
• Bufor: 1000 bajtów
• Pasma robocze: 850.125 do 930.125MHz
• Czułość odbioru: -147dBm@0.3Kbps
• Prędkość: 0,3K do 62,5Kbps (wybierana programowo)
• Interfejs: UART
• Zasięg: 5 km
• Złącze rozszerzeń Raspberry Pi 40-pin GPIO
• Wbudowany konwerter CP2102 USB TO UART
• 4 x wskaźniki LED
• Technologia modulacji widma rozproszonego LoRa, do 84 dostępnych kanałów sygnałowych
• Automatyczne powtarzanie wielopoziomowe
• Funkcje niskiego zużycia energii
• Konfigurowalny klucz komunikacyjny
• Obsługa LBT, monitorowanie szumu kanału sygnałowego przed transmisją
• Obsługuje wskazanie intensywności sygnału RSSI
• Obsługuje bezprzewodową konfigurację parametrów
• Wymiary: 65 x 30,5 mm

W zestawie

• Moduł SX1262 868M LoRa HAT
• Antena 868 MHz
• Przewód micro USB
