WaveShare SX1302 868M LoRaWAN Gateway HAT

SX1302 868M LoRaWAN Gateway HAT - płytka rozszerzeń z modułem LoRaWAN i GNSS dla Raspberry Pi

Opis

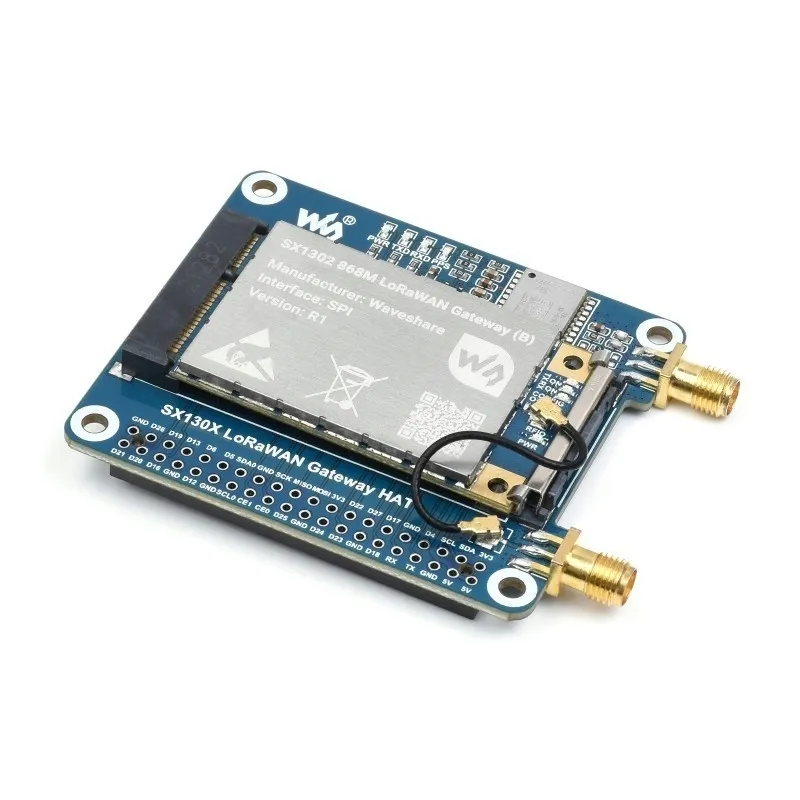

Moduł HAT z komunikacją LoRa i GNSS dedykowany do Raspberry Pi. Płytka wyposażona została w złącze 40-pinowe pozwalające na połączenie z minikomputerem, złącza Mini-PCIe, dwa złącze antenowe SMA oraz moduł GNSS L76B, który pozwala na odbiór danych z głównych systemów pozycjonowania: GPS, BDS i QZSS. Do złącza Mini-PCIe wpinana jest płytka z modułem LoRa SX1302, który oferuje transmisję dalekiego zasięgu ze współbieżną komunikacją i algorytmem FEC (Forward Error Correction). Z tyłu płytki znajduje się dodatkowo gniazdo akumulatora ML1220 podtrzymującego napięcie w przypadku utraty zasilania.

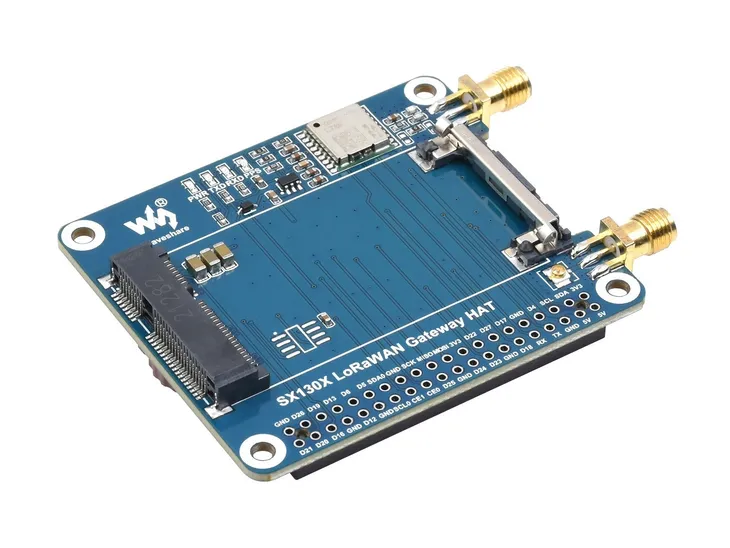

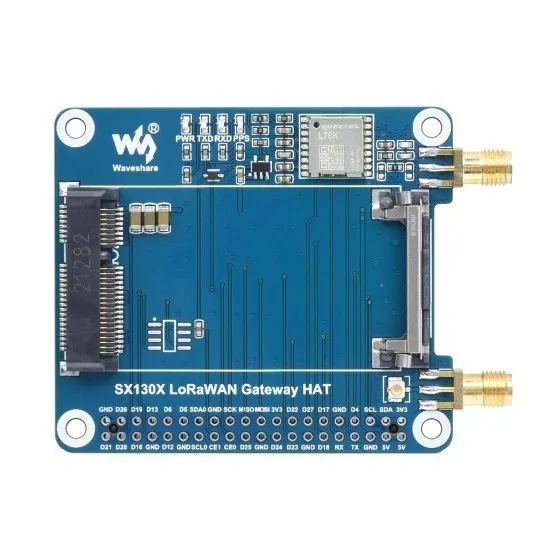

1. SX1302 868M LoRaWAN Gateway 6. Złacze Raspberry Pi HAT 40-pin

2. Mini-PCIe 7. Złącze antenowe GPS

3. L76B 8. Złącze antenowe LoRa

4. Układ zasilania RT9193-33 9. Gniazdo akumulatora ML1220

5. Diody sygnalizacyjne LED

Moduł LoRa wykorzystuje interfejs SPI lub I2C, natomiast GNSS komunikuje się przez interfejs UART. HAT zasilany jest napięciem 5 V przez złącze 40-pinowe. Do zestawu dołączona jest antena 868M oraz GPS i niezbędne przewody. Pełna dokumentacja wraz z biblioteką w języku C dostępne są na stronie produktu.

Właściwości

• Moduł LoRa SX1302
• Pasmo częstotliwości: EU868 (863-870MHz)
• Modulacja: LoRa/(G)FSK
• Moc nadawania: > 26 dBm@5V
• Czułość odbioru: -141dBm@125KHz/SF12, -121dBm@125KHz/SF5
• Interfejs: SPI, I2C
• Złącze: Mini-PCIe
• Wymiary: 50,95 x 30 mm
• Moduł GNSS L76B
• Pasmo częstotliwości: GPS L1 (1575.42MHz), BD2 B1 (1561.098MHz)
• Dokładność pozycjonowania: < 2.5m CEP
• Czułość odbioru: -148dBm (akwizycja), -163dBm (śledzenie), -160dBm (reakwizycja)
• Interfejs: UART
• Zasilanie: 5 V
• Pobór prądu:
• nadawanie: 710mA @ 5V GPS włączony
• odbiór: 99mA @ 5V GPS włączony
• uśpienie: 41mA @ 5V GPS wyłączony
• Temparatura pracy: -40 do 85?
• Wymiary: 65 x 56,5 mm

W zestawie

• SX1302 LoRaWAN Gateway HAT

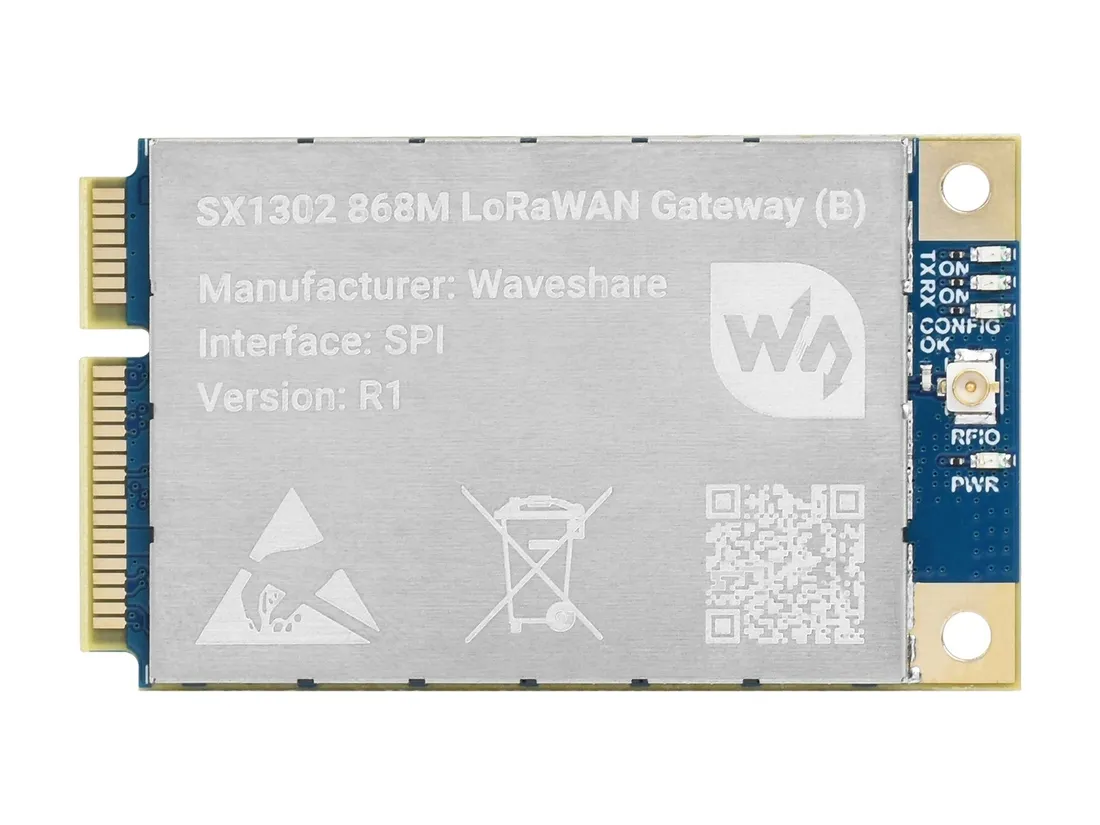

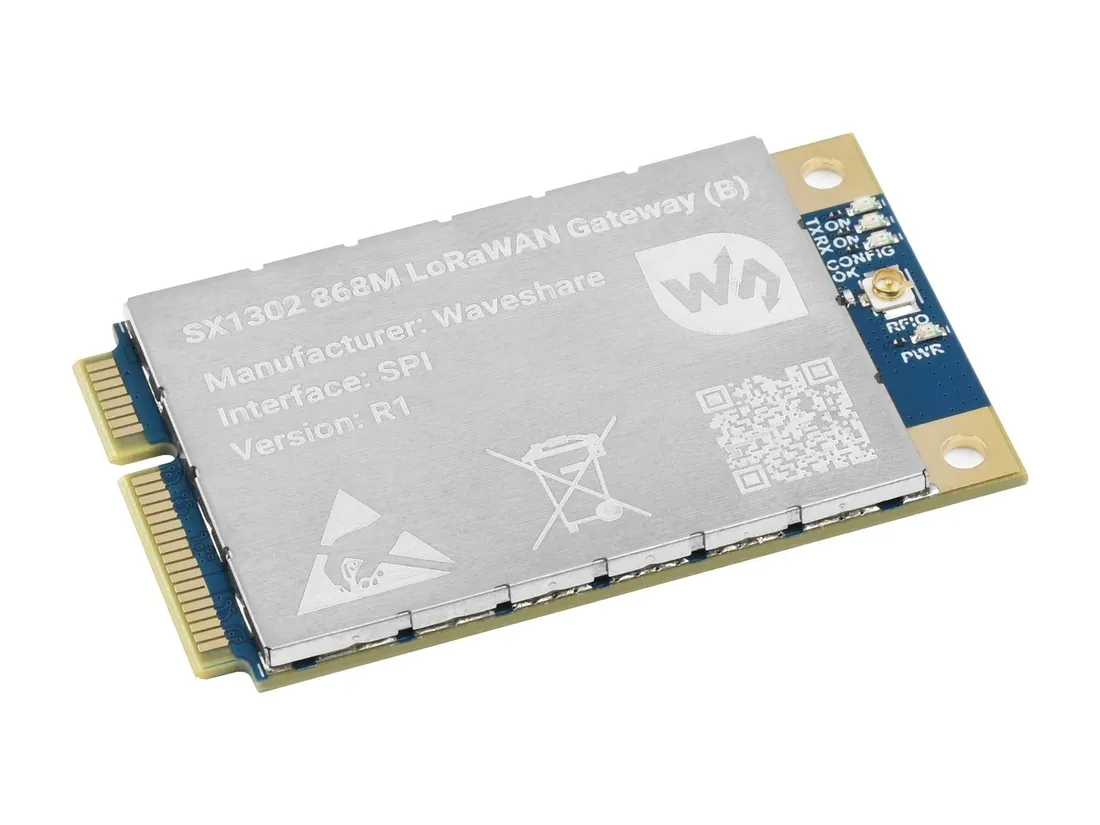

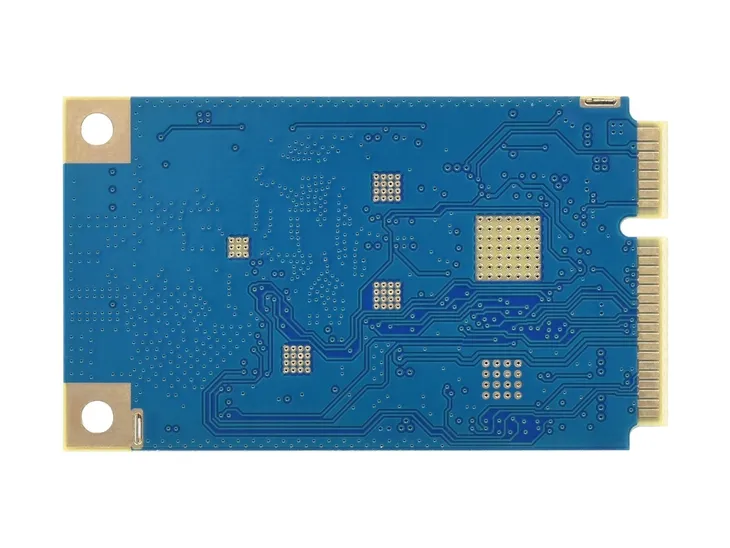

• SX1302 868M LoRaWAN Gateway (B)
• Antena 868M 5dBi
• Antena GPS
• Złącze żeńskie 2x20-pinów
• Przewód Dual IPEX1
• Zestaw śrub
