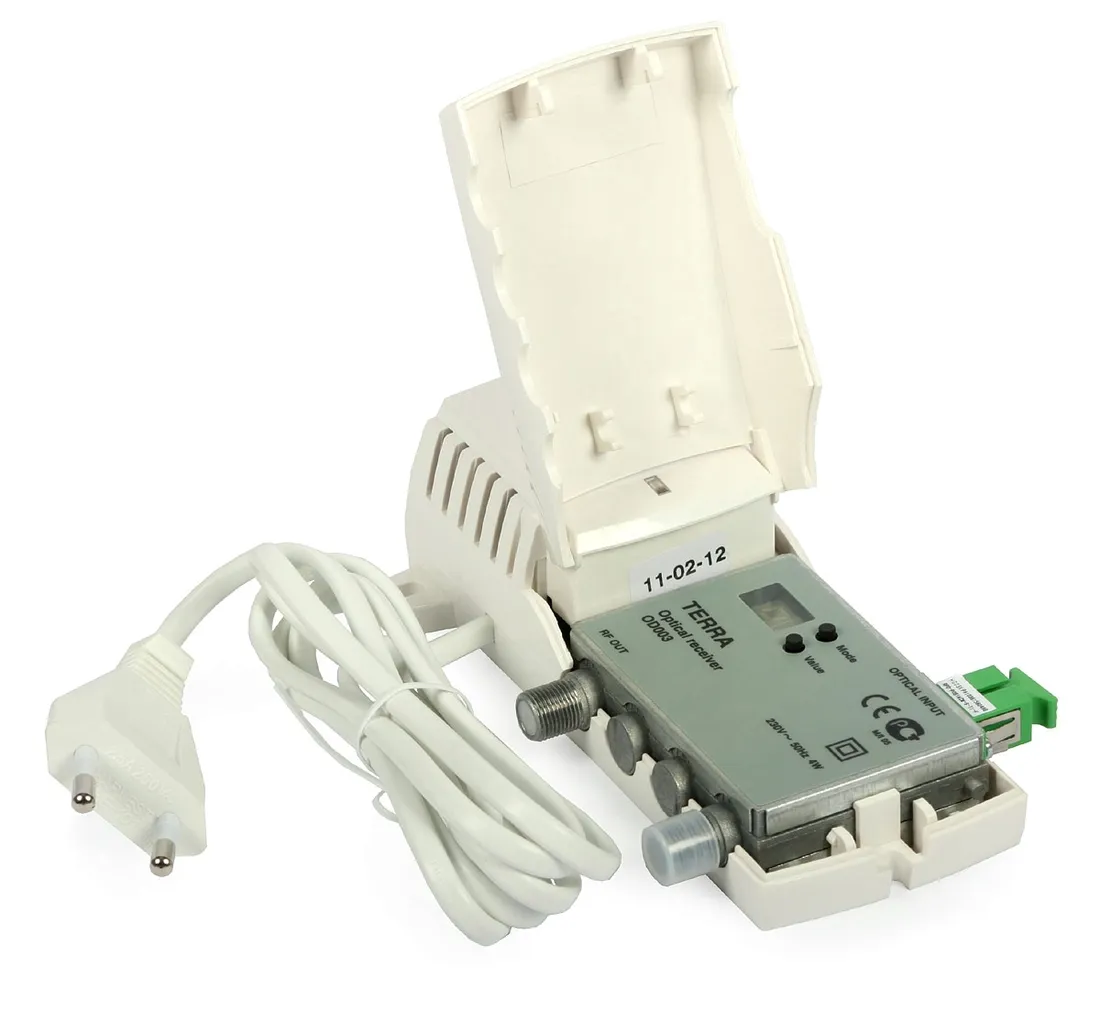

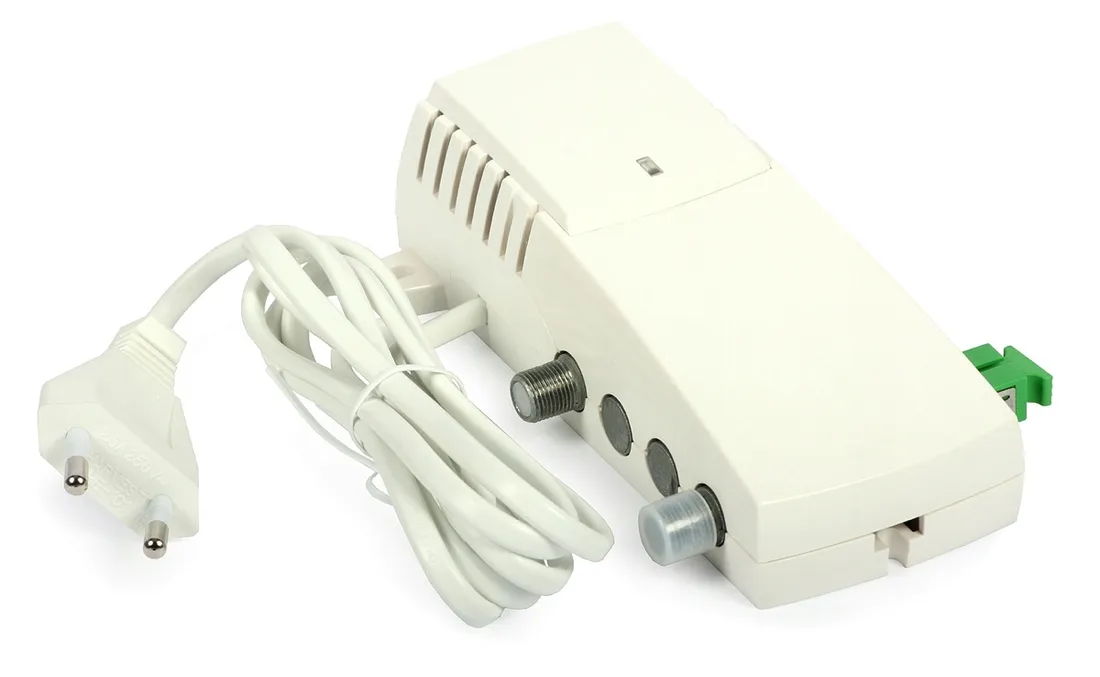

Węzeł optyczny FTTH OD-003 Terra

Węzeł optyczny FTTH OD-003 TERRA

Kod towaru: OD-003

Węzeł optyczny OD-003 jest urządzeniem przeznaczonym do zamiany sygnału optycznego na sygnał elektryczny. Ze względy na swe niewielkie wymiary, nowoczesny design oraz parametry, OD-003 dedykowany jest do instalacji abonenckich FTTH. Urządzenie jest stosowane w komplecie z nadajnikiem z serii MOS-211x, do budowy jednomodowego linku światłowodowego.

Węzeł cechuje duża czułość odbiornika optycznego mieszcząca się w granicach -10... -3 dBm. Pozwala ona na racjonalne budowanie sieci światłowodowej - wykorzystanie nadajnika o mniejszej mniejszej mocy. Maksymalny poziom wyjściowy wynoszący 80dBuV umożliwia zasilenie w sygnał mieszkania, apartamentu, biura lub niewielkiego domku jednorodzinnego.

Cechy wyróżniające:

• kompaktowe wymiary,
• rozszerzone pasmo wyjściowe 47-1002 MHz,
• mikroprocesorowa AGC (automatyczna regulacja wzmocnienia) bazująca na poziomie sygnału optycznego,

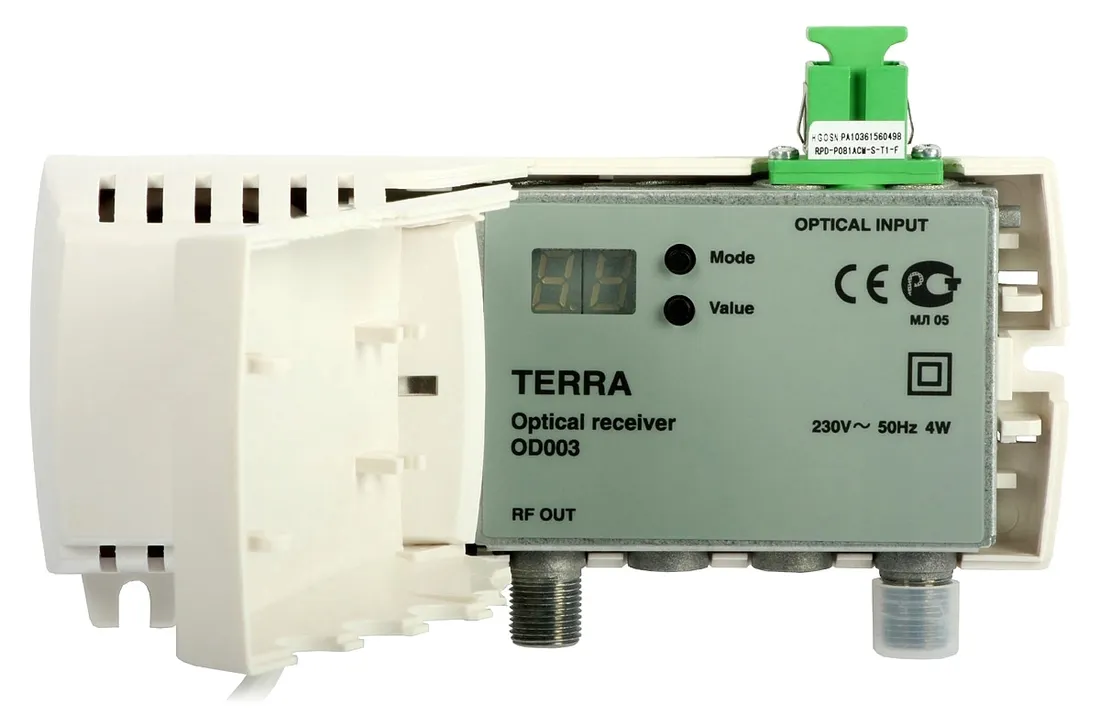

• cyfrowy wyświetlacz pokazujący poziom sygnału na wejściu oraz szereg innych parametrów,
• złącza: optyczne: SC/APC; wyjściowe RF: F żeńskie.

Dane techniczne:

• Nazwa urządzenia: Węzeł optyczny OD-003
• Zakres obsługiwanych długości fali: 1100-1600nm
• Czułość (AGC zakres): -10...-3dBm
• Gęstość widmowa szumów: Max. 8.0pA/sqrt(Hz)
• Zakres częstotliwości wyjściowych: 47-1002MHz
• Impedancja wyjściowa: 75Ω
• Tłumienia odbić: 16dB/40MHz-1,5dB/oct
• Odpowiedź częstotliwościowa: +/-075dB
• Poziom wyjściowy (AGC, 4,9%OMI): 80dBuV
• Poziom wyjściowy CTB (EN50083-3): 65dBuV (42 kanały pracy)
• Poziom wyjściowy CSO (EN50083-3): 63dBuV (42 kanały pracy)
• Miedzystopniwa regulacja tłumienia w kanale dosyłowym: 0-15dB z krokiem 1dB
• Zasilanie: AC 230V, 50Hz
• Moc: 4W
• Złącze optyczne: SC/APC
• Złącze wyjściowe: F
• Zakres temperatur pracy: -20...+50 °C
• Wymiary: 133x73x39mm
• Masa: 0,36kg
