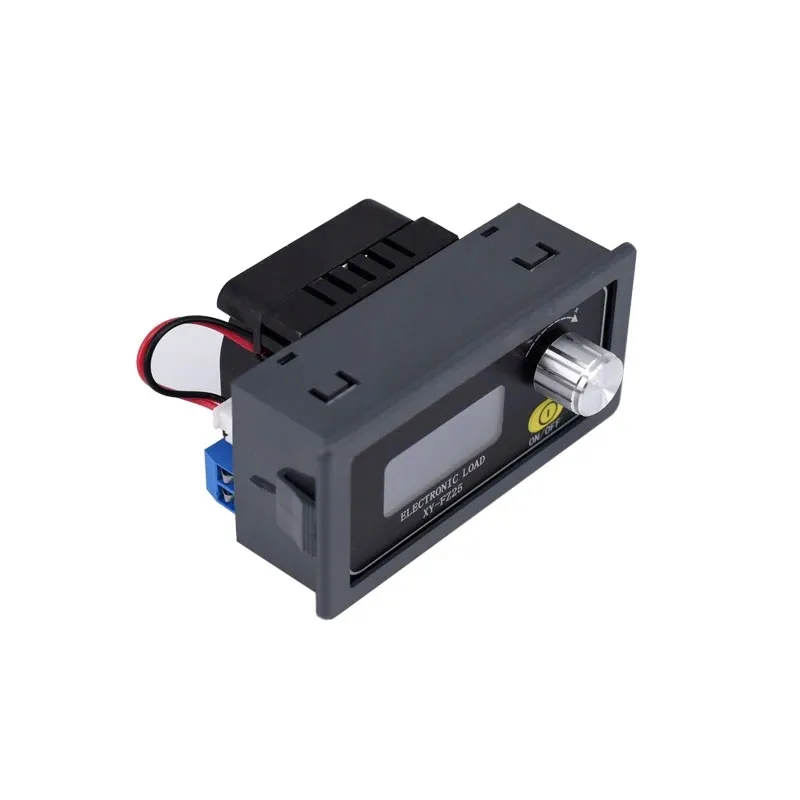

Obciążenie elektroniczne FZ35 35W

FZ35 elektroniczne obciążenie 35W 5A 25V

FZ35u to moduł stałoprądowego elektronicznego obciążenia DC umieszczonego w obudowie panelowej. Dzięki mikroprocesorowemu sterowaniu elektronicznym obciążeniem możemy łatwo nim sterować poprzez impulsator. Na wyświetlaczu LCD widoczne są najważniejsze parametry elektryczne procesu testowania dołączonego źródła napięcia jak: zdefiniowany prąd obciążenia, wartość napięcia wejściowego, moc elektryczna. Dodatkowym atutem jest możliwość sterowania modułem poprzez szeregowy interfejs TTL z układami mikroprocesorowymi lub komputerem poprzez odpowiedni adapter USB-TTL.

FZ35 posiada wewnętrzne funkcje zabezpieczające typu:

OVP - Over Voltage Protection - zabezpieczenie przed przekroczeniem górnej wartości napięcia - parametr regulowany przez użytkownika - standardowe ustawienie 25,2V

OCP - Over Current Protection - zabezpieczenie przed przekroczeniem górnej wartości prądu - parametr regulowany przez użytkownika - standardowe ustawienie 5,1A

OPP - Over Power Protection - zabezpieczenie przed przekroczeniem mocy - parametr regulowany przez użytkownika - standardowe ustawienie 35,5A

LVP - Low Voltage Protection - dolna granica napięcia regulowana przez użytkownika - zabezpiecza np. przed całkowitym rozładowaniem akumulatora - standardowe ustawienie 1,5V

OTP - Over Temperature Protection - zabezpieczenie przed przekroczeniem dopuszczalnej temperatury - górna granica 80°C - parametr nieregulowany

OAH - parametr maksymalna pojemność rozładowania wyrażona

OHP - parametr maksymalny czas działania elektronicznego obciążenia w trakcie rozładowywania

komórki pamięci:

DAT0 - migający wyświetlacz wskazuje wartość pojemności i czas działania poprzedniego etapu rozładowywania. Kolejne wartości parametrów nie są sumowane po ponownym załaczeniu.

DAT1 - migający wyświetlacz wskazuje wartość pojemności i czas działania poprzedniego etapu rozładowywania. Kolejne uruchomienie procesu rozładowywania spowoduje dodawanie (sumowanie) parametrów.

prezentacja video elektronicznego obciążenia w obudowie na panel:

dane techniczne:

• XY-FZ35 elektroniczne obciążenie DC w obudowie panelowej
• napięcie pracy: 0 do 25Vdc
• moc maksymalna: 35W
• płynna regulacja prądu obciążenia: od 0,0A do 5,00A
• rozdzielczość regulacji prądu: 0,01A = 10mA
• cyfrowy wyświetlacz LCD z podświetleniem - białe znaki, niebieskie tło, białe podświetlenie
• wyświetlane parametry:

  ---> prąd [A] z rozdzielczością 0,01A=10mA

  ---> napięcie [V] z rozdzielczością 0,1V=100mV

  ---> moc [W] z rozdzielczością 0,01W=10mW

• wielo-obrotowy impulsator cyfrowy do sterowania funkcjami i regulacji parametrów

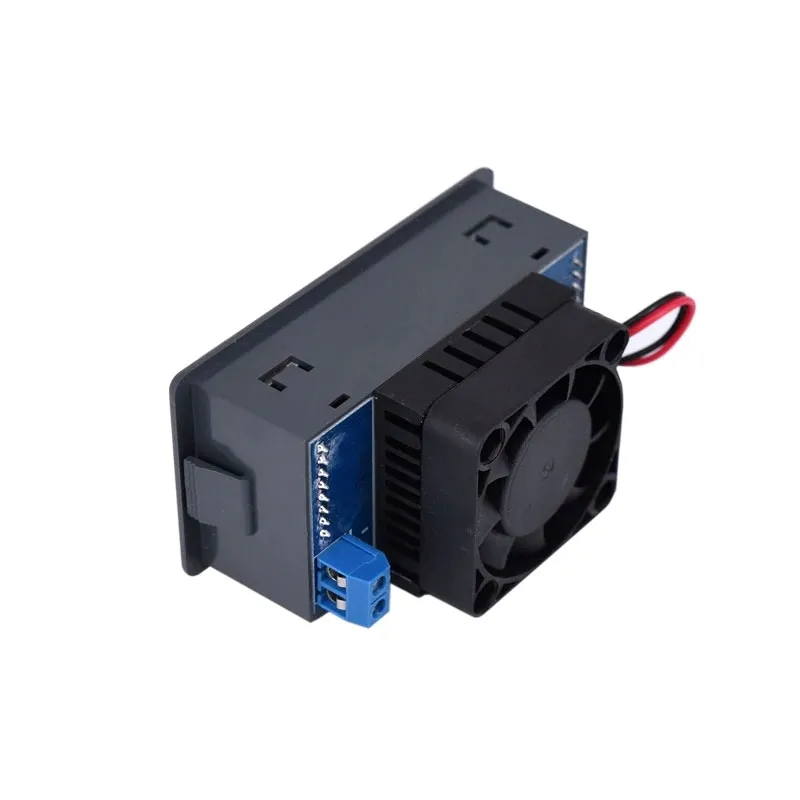

• wbudowany wiatrak chłodzący radiator

  prędkość obrotowa wentylatora: 8000 obr./min +/-10%

• aluminiowy radiator
• złącza wejściowe: terminal block typu ARK do przykręcenia przewodów
• wbudowane wewnętrzne zabezpieczenia:

  OVP - Over Voltage Protection - zabezpieczenie przeciw napięciowe

  OPP - Over Power Protection - zabezpieczenie przekroczenia mocy maksymalnej

  OTP - Over Temperature Protection - zabezpieczenie przed przegrzaniem

  elektroniczne obciążenie nie posiada zabezpieczenia przed odwrotną polaryzacją

• napięcie zasilania z osobnego źródła: 5 do 30V dc
• komunikacja szeregowa TTL
• przycisk sterujący ON/OFF uruchamiający wejście elektronicznego obciążenia
• wymiary: 79x43x55mm
• waga: około 87g
• zalecane wymiary otworu montażowego: 71,50mm x 39mm
