Wyświetlacz DFRobot DFR0382
Parametry
Opis produktu

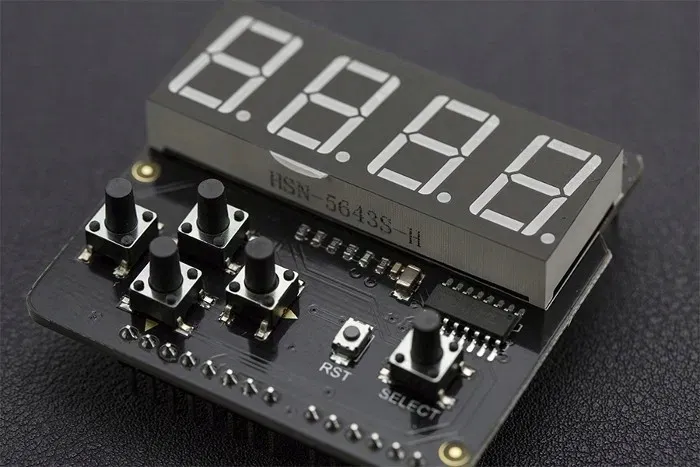

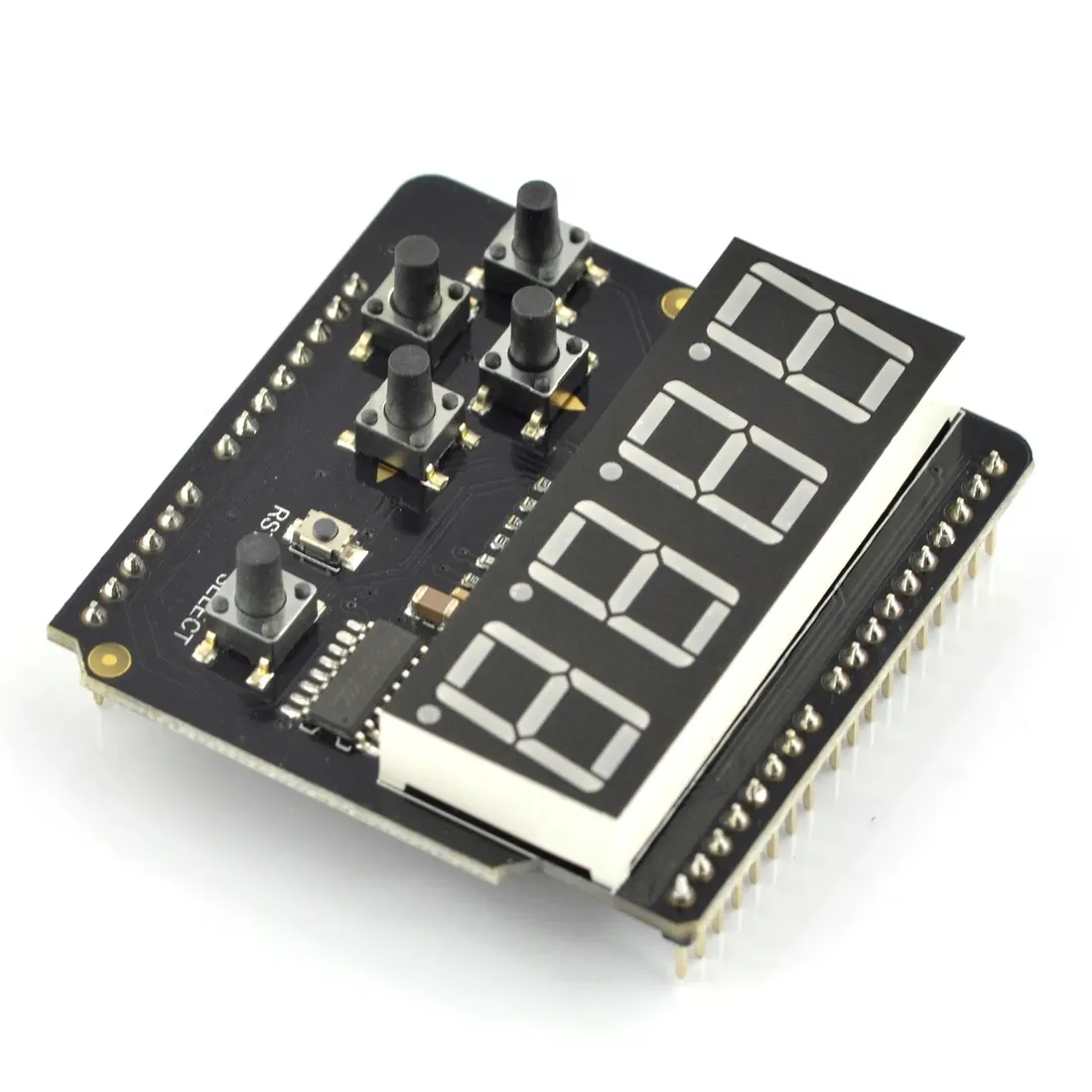

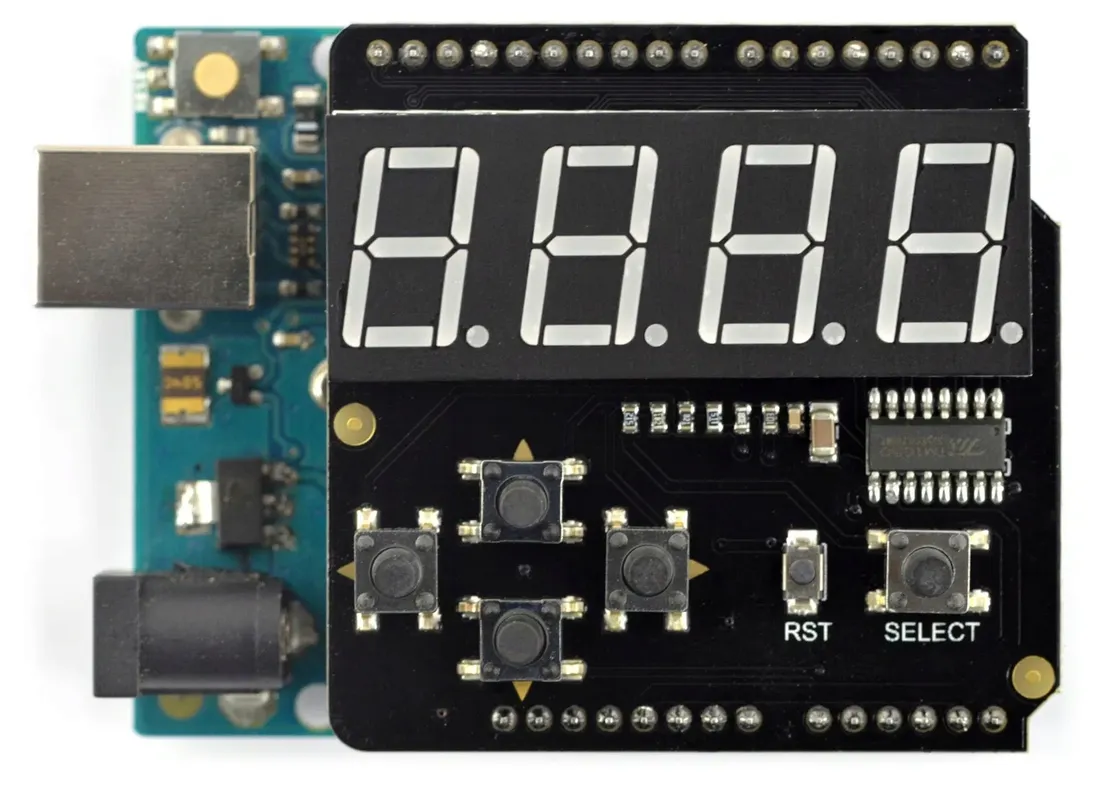

DFRobot LED Keypad Shield - nakładka dla Arduino
Nakładka dla Arduino posiadająca 4-cyfrowy, 8-segmentowy wyświetlacz ze wspólną katodą. Dodatkowo na płytce znajduje się 5 przycisków. Urządzenie pracuje z napięciem 5 V.
Indeks: DFR-05516
Opis produktu: DFRobot LED Keypad Shield - nakładka dla Arduino
Nakładka dla Arduino posiadająca 4-cyfrowy, 8-segmentowy wyświetlacz ze wspólną katodą. Dodatkowo na płytce znajduje się 5 przycisków do dyspozycji użytkownika oraz Reset. Urządzenie pracuje z napięciem 5 V.
Produkt kompatybilny z Arduino
Producent udostępnia przewodnik użytkownika, wraz z przykładami dla Arduino.
Specyfikacja
- Moduł kompatybilny z Arduino
- Napięcie pracy: 5 V
- 4-cyfrowy, 8-segmentowy wyświetlacz ze wspólną katodą
- 5 przycisków wejściowych
- Wymiary: 53 x 54 mm
Kompaktowa nakładka HMI dla Arduino

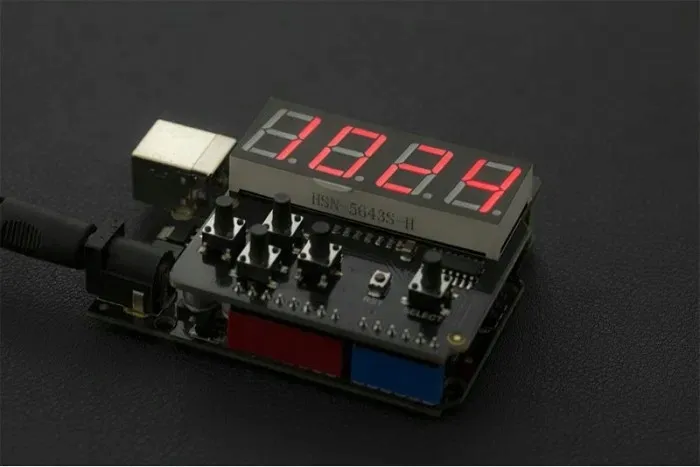

DFRobot LED Keypad Shield to uniwersalna nakładka dla Arduino, pełniąca rolę kompletnego interfejsu użytkownika dla prostszych urządzeń elektronicznych i prototypów. Moduł pełni rolę klawiatury Arduino oraz 4-cyfrowego wyświetlacza, udostępnia ponadto przycisk reset, ułatwiający debugowanie płytki w czasie tworzenia oprogramowania.

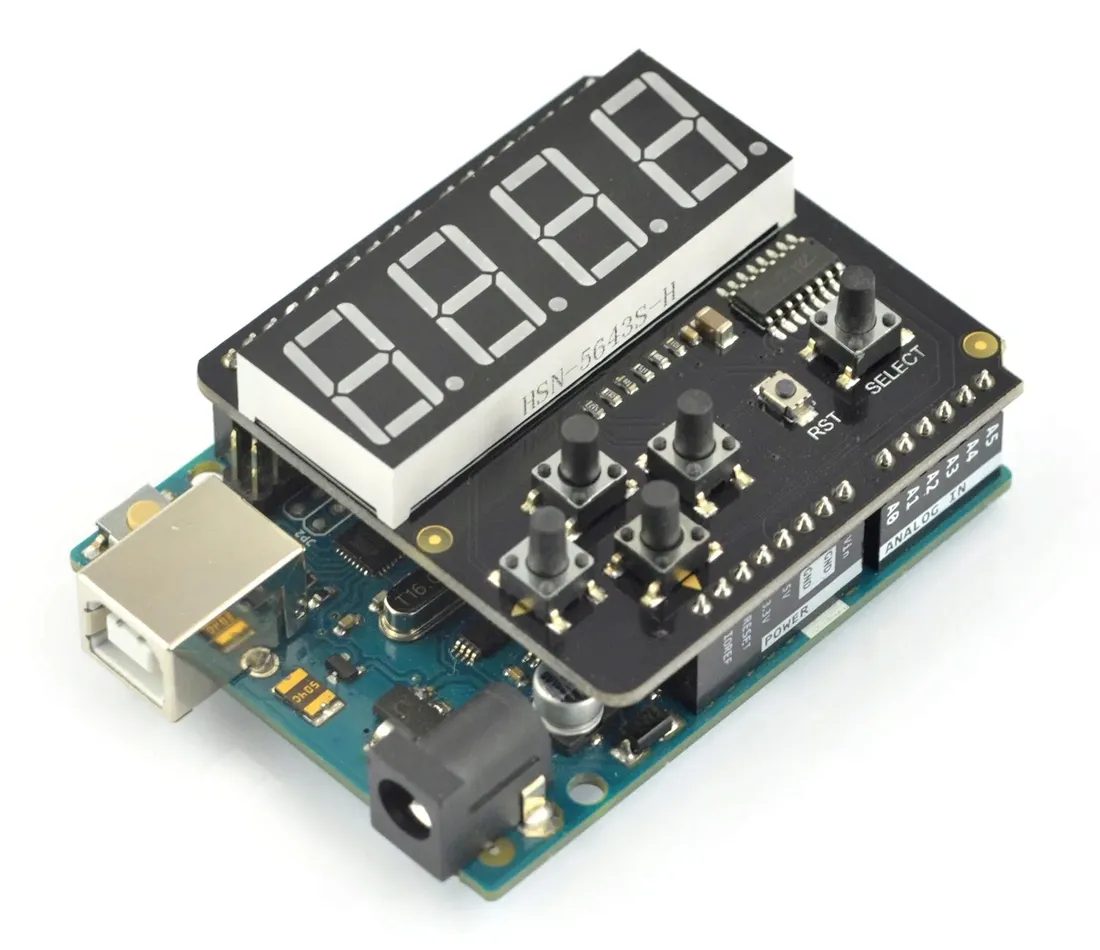

Nakładka jest kompatybilna z 5-woltowymi modułami Arduino, w tym m.in. klasycznymi wersjami Arduino Uno oraz Mega, a także licznymi klonami popularnej platformy rozwojowej.
Budowa nakładki

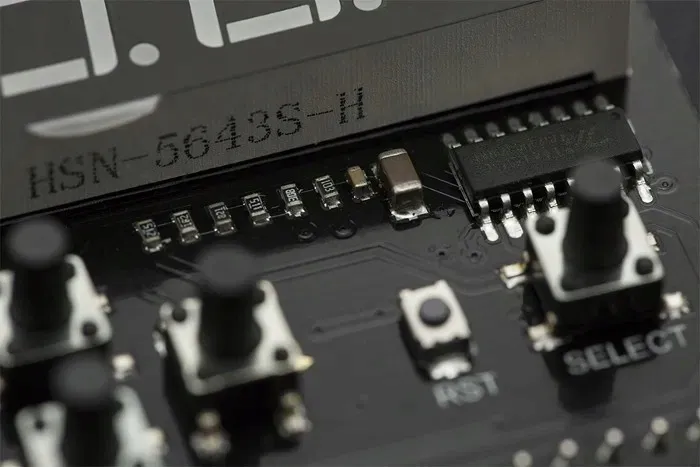

Nakładka Arduino DFRobot LED Keypad Shield umożliwia zachowanie większości wyprowadzeń I/O do użycia przez aplikację użytkownika. Projektanci postanowili zaoszczędzić linie GPIO mikrokontrolera poprzez zastosowanie poczwórnego dzielnika napięcia do obsługi przycisków oraz scalonego kontrolera TM1650 sterującego pracą wyświetlacza.
Odczyt stanu miniaturowej klawiatury odbywa się poprzez pomiar napięcia na linii A0 i zaklasyfikowanie wyniku do jednego z pięciu przedziałów, odpowiadających naciśnięciu odpowiednich klawiszy. Do sterowania układem TM1650 służy natomiast interfejs I2C – dzięki temu całość zajmuje zaledwie trzy wyprowadzenia procesora, pozostawiając wszystkie inne linie cyfrowe, analogowe (Ax) oraz interfejs SPI do dowolnego zagospodarowania przez programistę.
