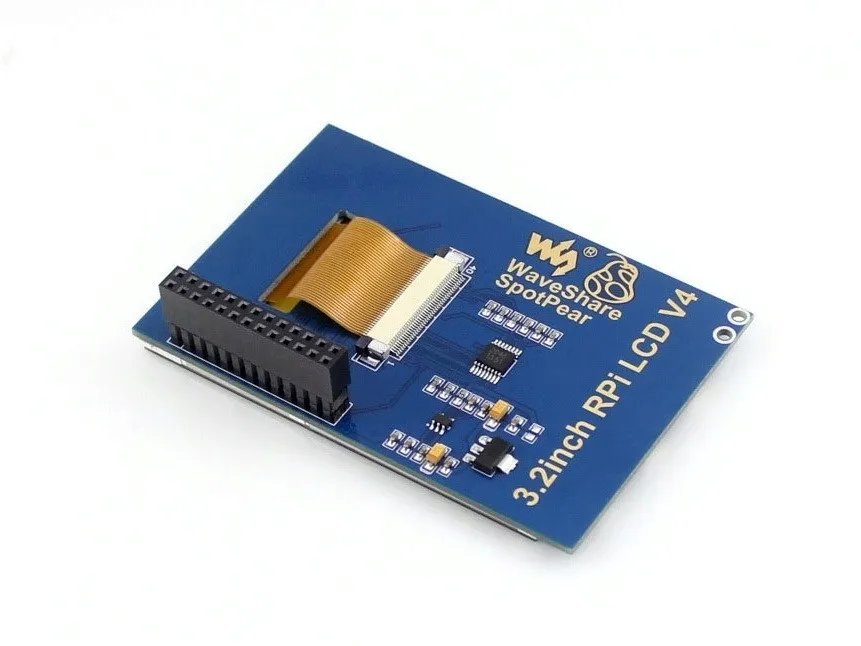

Wyświetlacz dotykowy Waveshare LCD 3.2" (B)

Wyświetlacz dotykowy Waveshare LCD 3.2" (B) do Raspberry Pi

Opis

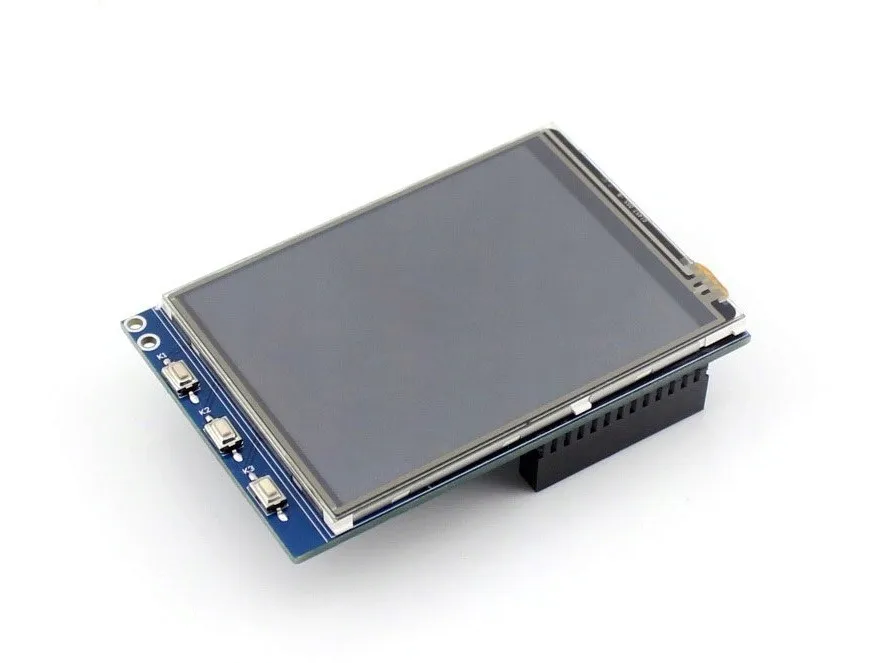

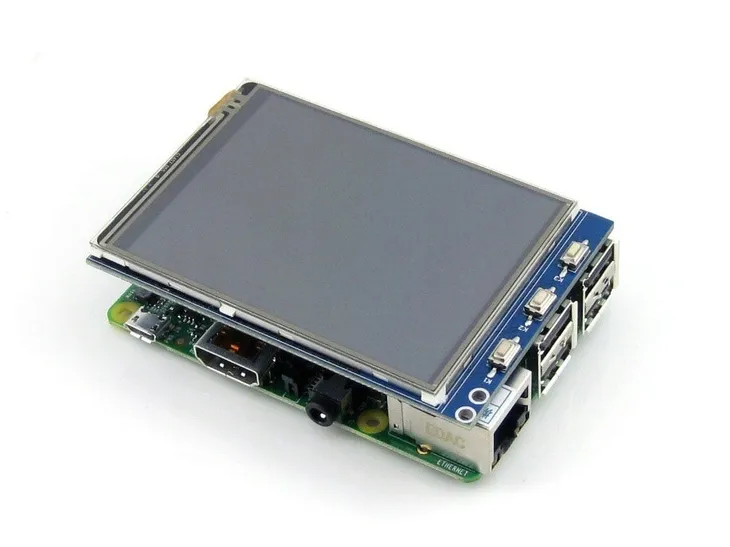

Wyświetlacz dotykowy 3.2-calowy firmy Waveshare przeznaczony dla wszystkich wersji komputerów Raspberry Pi: Raspberry Pi 3 model B+, Raspberry Pi 3 model B, Raspberry Pi 2 model B oraz Raspberry Pi 1 model B+.

Właściwości

• Przekątna: 3,2 cali
• Rozdzielczość: 320 x 240 pikseli
• Wyświetlacz współpracuje ze wszystkimi wersjami Raspberry Pi

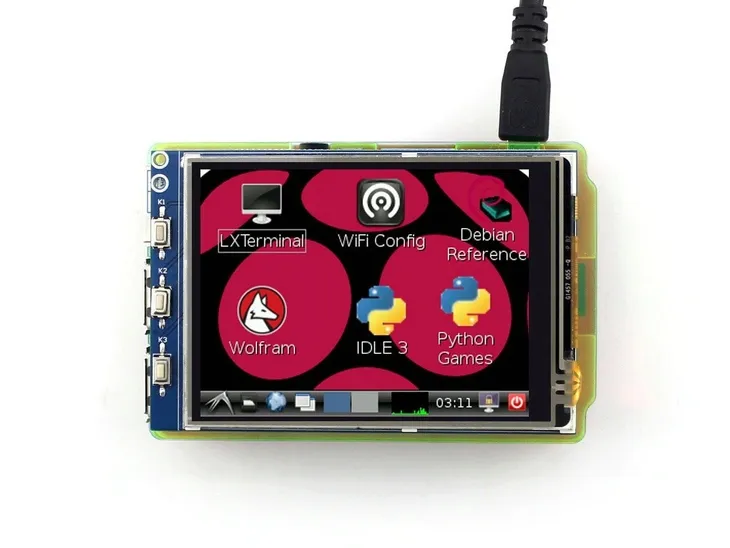

• Dostępne są sterowniki oraz gotowy obraz systemu Raspbian działający z tym wyświetlaczem
• W systemie Raspbian możliwe jest:
• Wykonywanie zdjęć poleceniem dotykowym (17 trybów pracy kamery)
• Korzystanie z klawiatury ekranowej
• Wyświetlacz TFT z podświetleniem LED, 65536 kolorów, proporcje 4:3
• Interfejs wyświetlacza: SPI
• Panel dotykowy rezystancyjny z kontrolerem XPT2046

Funkcje wyprowadzeń

Numer pinu Oznaczenie Opis

1, 17 3.3V Zasilanie (3.3V)

2, 4 5V Zasilanie (5V)

3, 5, 7, 8, 10, 22 NC NC

6, 9, 14, 20, 25 GND Masa

11 TP_IRQ Przerwanie panelu dotykowego

12 KEY1 Przycisk

13 RST Reset

15 LCD_RS Linia instruction/data

16 KEY2 Przycisk

18 KEY3 Przycisk

19 LCD_SI / TP_SI Wejście danych SPI

21 TP_SO Wyjście danych SPI

23 LCD_SCK / TP_SCK Zegar SPI

24 LCD_CS Linia chip select wyświetlacza

26 TP_CS Linia chip select panelu dotykowego

W zestawie

• Wyświetlacz 3.2" LCD x 1
• Rysik x 1
• Śruby montażowe (4 szt.) x 1
• Płyta DVD z oprogramowaniem i instrukcją użytkownika × 1

Zestawienie wyświetlaczy dotykowych Waveshare

Typ wyświetlacza Rozdzielczość Interfejs wyświetlacza Interfejs panelu dotykowego Współpraca Wymiary (mm) Rodzaj panelu dotykowego Cechy szczególne

3.2" RPi LCD (B) 320x240 I/O I/O z Pi Wymiar Raspberry Pi 3B Rezystancyjny Budżetowy

3.5" RPi LCD (A) 320x480 I/O I/O z Pi Wymiar Raspberry Pi 3B Rezystancyjny Korzystny stosunek jakości do ceny

4" RPi LCD (A) 320x480 I/O I/O z Pi 94 × 61 Rezystancyjny Ekran IPS

5" HDMI LCD + GPIO 800x480 HDMI I/O z Pi 121 × 78 Rezystancyjny Wysoka jakość, budżetowy

5" HDMI LCD (B) + USB 800x480 HDMI USB z Pi i innymi mini PC 121 × 76 Rezystancyjny Wysoka jakość, obsługuje różne systemy

7" HDMI LCD (B) + USB 800x480 HDMI USB z Pi i innymi mini PC 165 × 107 Pojemnościowy Wysoka jakość, obsługuje różne systemy

7" HDMI LCD (C) 1024x600 HDMI USB z Pi i innymi mini PC 165 × 107 Pojemnościowy Ultrawysoka jakość, ekran ips, obsługuje różne systemy

WSH 10.1" HDMI LCD 1024×600 HDMI I/O z Pi 235 × 144 Rezystancyjny Ultrawysoka jakość, korzystny stosunek jakości do ceny

10.1" HDMI LCD (H) z obudową 1024x600 HDMI USB z Pi i innymi mini PC 257 × 162 Pojemnościowy Ultrawysoka jakość, obsługuje różne systemy

10.1" RGB/LVDS LCD (D) 1024x600 RGB/LVDS I2C × 223 × 125 Pojemnościowy Ultrawysoka jakość

WSH 10.1" HDMI LCD (B) z obudową 1280x800 HDMI USB z Pi i innymi mini PC 274 × 187 Pojemnościowy Ultrawysoka jakość, ekran ips, obsługuje różne systemy
