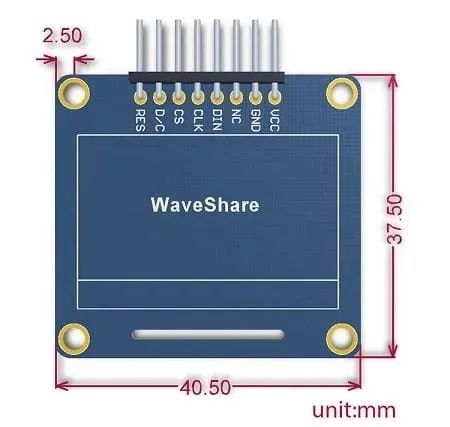

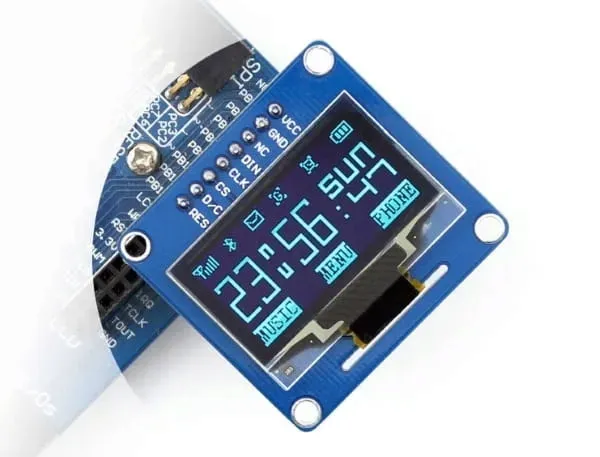

Wyświetlacz OLED 1.3" niebieski

⭐Wyświetlacz graficzny OLED 1,3" kolor tekstu niebieski, czarne tło. Sterowanie SPI,I2C. Sposób komunikacji wybieramy za pomocą punktów lutowniczych na PCB modułu.

✅Specyfikacja

Sterownik SH1106 Sterowanie 3-wire SPI, 4-wire SPI, I2C Rozdzielczość 128*64 Wymiar wyświetlacza 1.3" Kolor pixeli niebieski Kąt widzenia >160° Temp. pracy (℃) -30~70 Temp. przechowywania (℃) -30~80 Napięcie pracy 3.3V / 5V

✅Opis wyprowadzeń

PIN NO. SYMBOL DESCRIPTION

1 VCC Napięcie zasilania (3.3~5V power input)

2 GND Masa

3 NC Nie podłączony

4 DIN wejście danych

5 CLK wejście sygnału zegarowego

6 CS Chip select, aktywny - stan niski

7 D/C sygnał: komenda\dane, low level for command, high level for data

8 RES Reset, aktywny - stan niski

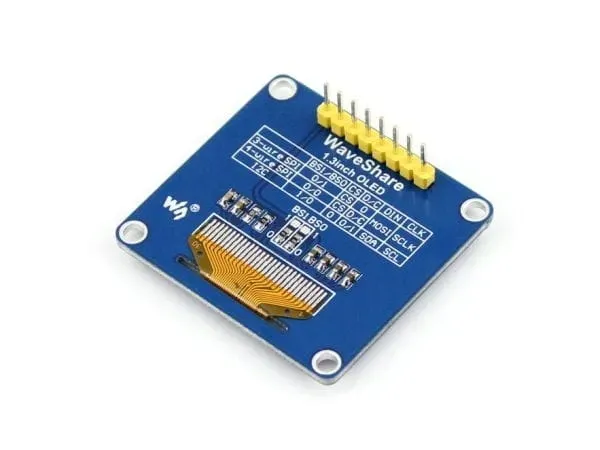

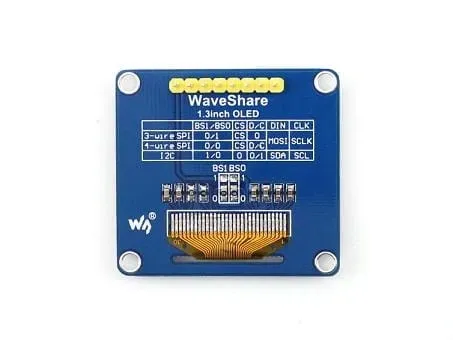

✅Ustawienie interfejsu komunikacyjnego

Mode/Interface BS0/BS1 DIN SCK 3-wire SPI 1/0 MOSI SCLK 4-wire SPI 0/0 I2C 0/1 SDA SCL

▶️Zestaw zawiera:

1. Wyświetlacz OLED 1.3" (B) x 1
