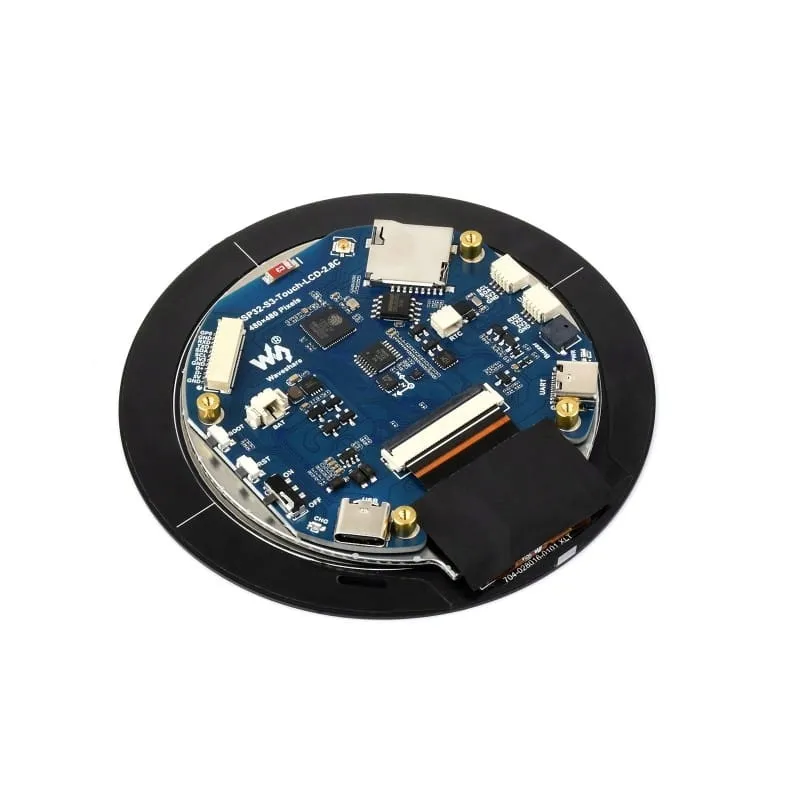

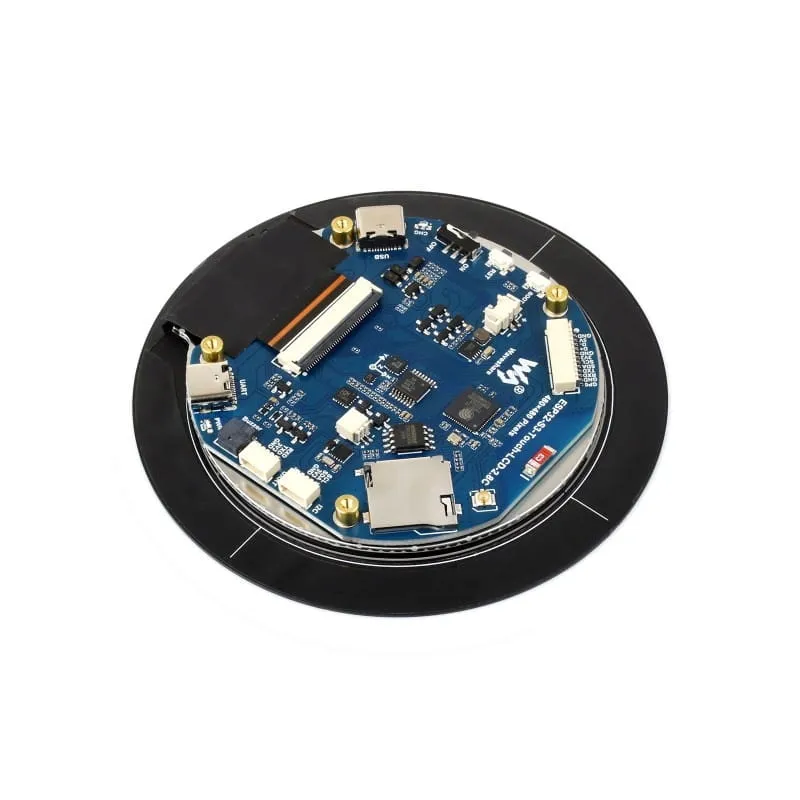

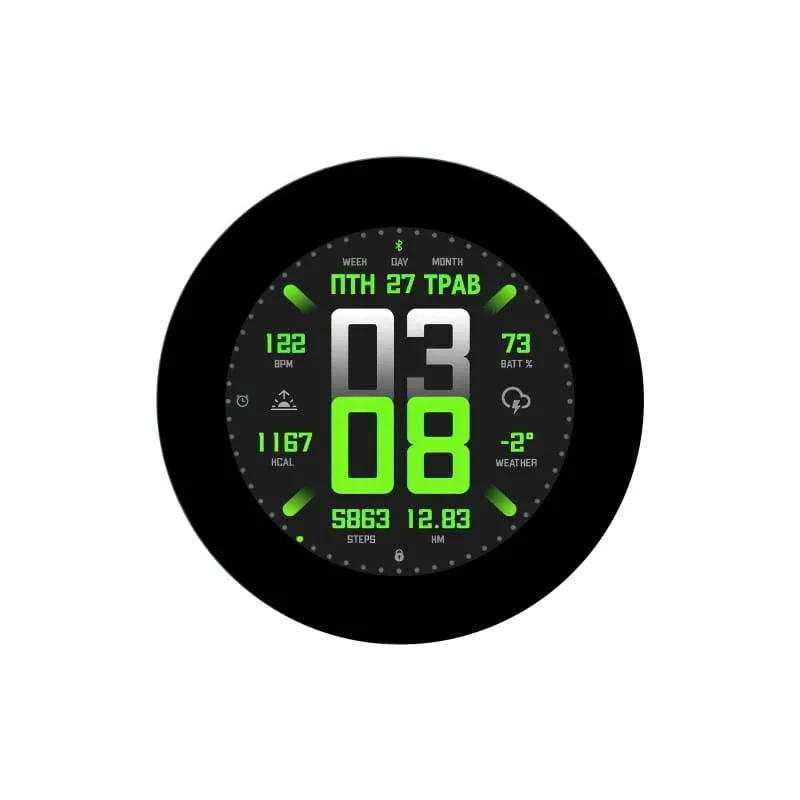

Wyświetlacz Waveshare 29086

Okrągły Wyświetlacz LCD 2.8" 480×480 z panelem dotykowym ESP32-S3 WiFi i BT

Moduł rozwojowy z 2.8-calowym wyświetlaczem LCD 480×480 px, oparty na wydajnym mikrokontrolerze ESP32-S3 z dwurdzeniowym procesorem LX7. Wyposażony w WiFi 2.4 GHz, Bluetooth 5 (LE), 16 MB pamięci Flash oraz 8 MB PSRAM, idealnie nadaje się do tworzenia nowoczesnych interfejsów użytkownika (HMI), paneli sterujących, systemów automatyki i inteligentnego oświetlenia.

Dzięki obsłudze darmowej biblioteki graficznej LVGL, moduł pozwala na płynne uruchamianie graficznych interfejsów dotykowych, także z obsługą wielopunktowego dotyku.

Najważniejsze cechy:

• Wyświetlacz LCD 2.8" IPS 480x480 ST7701 GT911
• RTC: PCF85063
• IMU 6 osiowy: QMI8658
• Wbudowany ESP32-S3
• Łączność bezprzewodowa: WiFi 2.4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
• Obsługa dotyku pojemnościowego 5-punktowego (I2C) – wersja z dotykiem
• Interfejsy: USB (full-speed), CAN, RS485, I2C, slot na kartę TF
• Obsługa niskiego poboru energii – elastyczne zarządzanie zasilaniem i taktowaniem
• Kompatybilny z biblioteką LVGL – do tworzenia nowoczesnych GUI

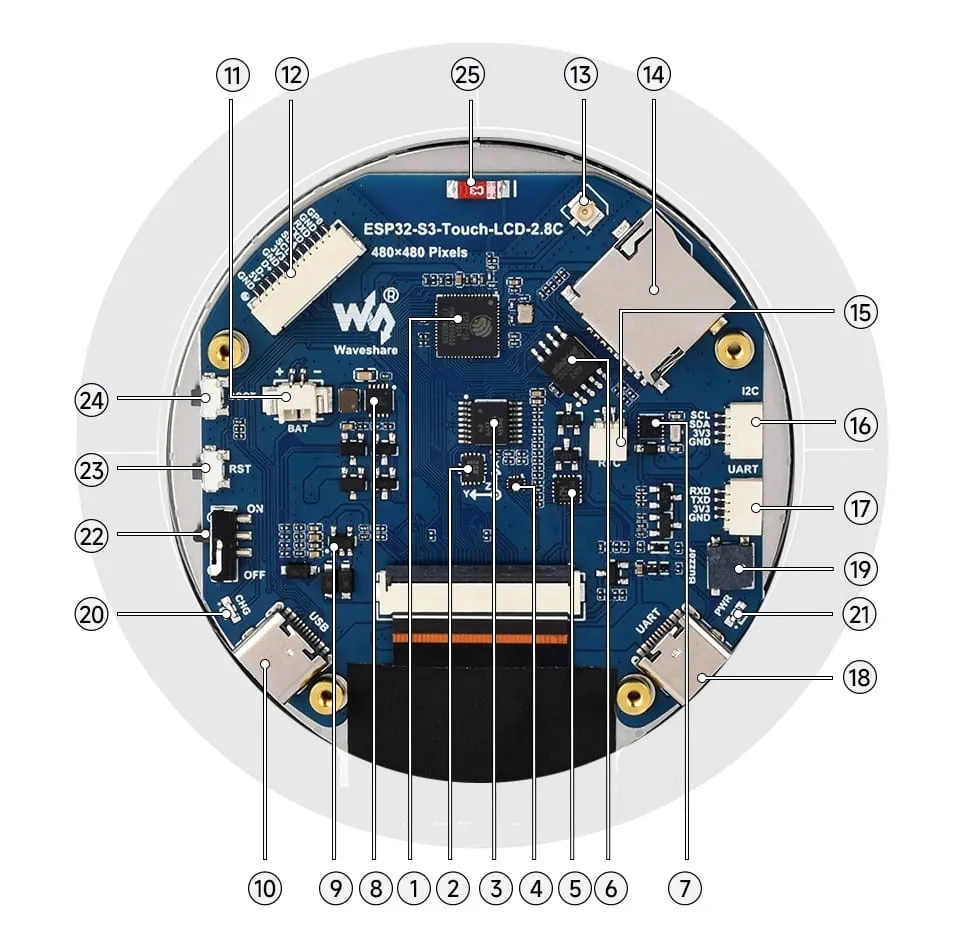

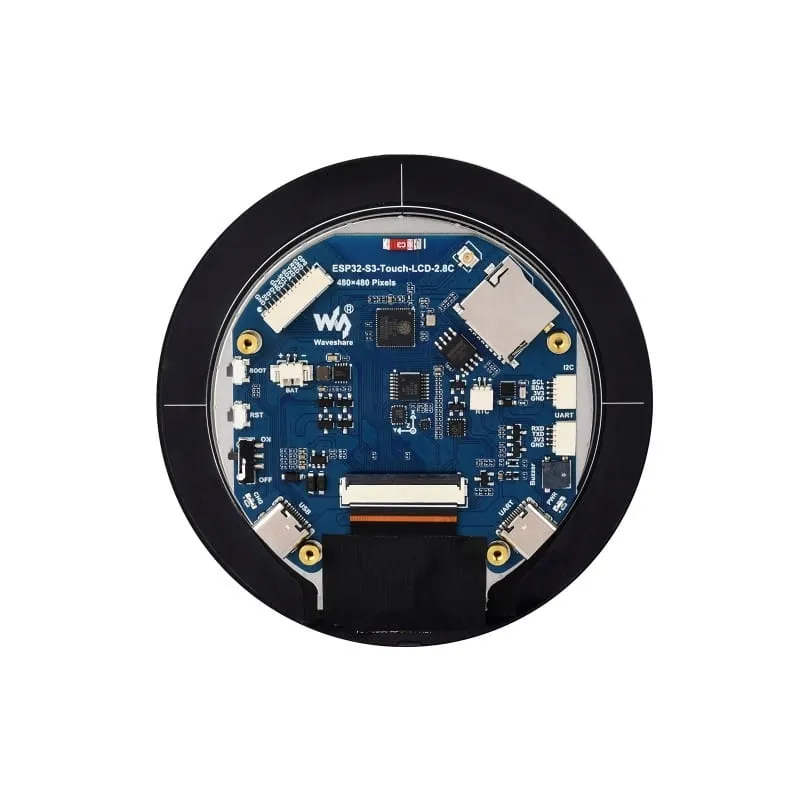

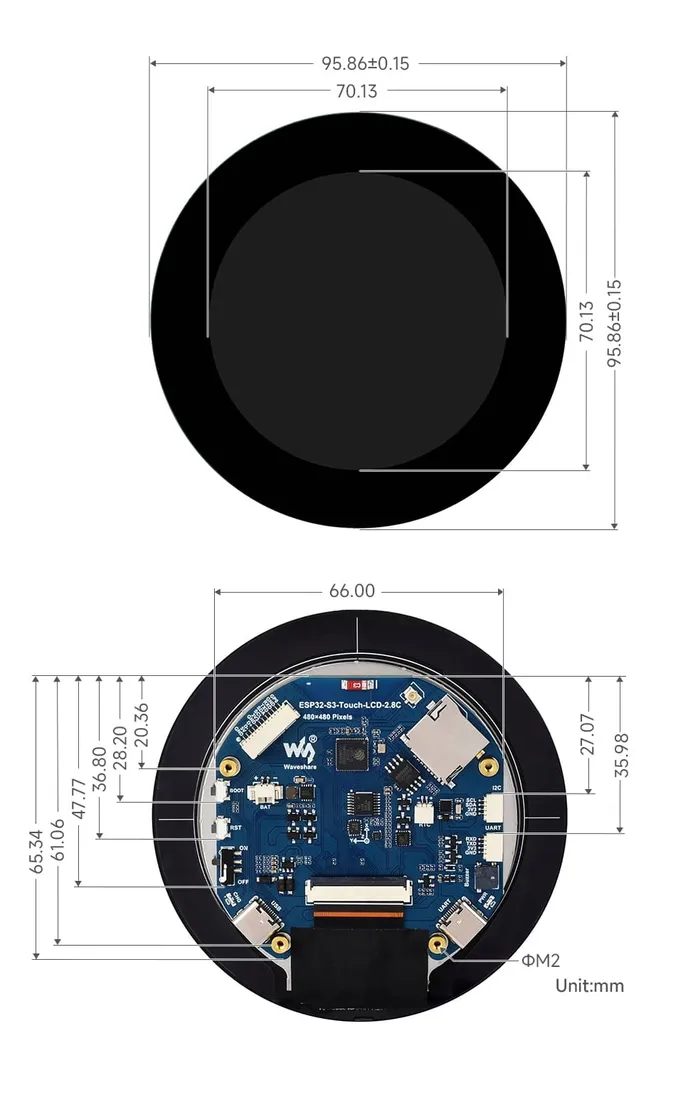

Budowa modułu

1. ESP32-S3R8Dwurdzeniowy procesor, częstotliwość pracy do 240MHz
2. Czujnik położenia QSTQMI8658 (6-osiowy IMU zawiera 3-osiowy żyroskop i 3-osiowy akcelerometr)
3. TCA9554PWRUkład rozszerzający GPIO
4. FSUSB42UMXUkład wyboru UART, 4-pinowe złącze UART jest wyłączone, gdy jest podłączone do portu UART Type-C
5. CH343PUSB do UART z wbudowanym automatycznym układem pobierania, umożliwiającym programowanie bez dodatkowych operacji
6. 16MB Flash
7. Układ RTCUkład PCF85063 RTC
8. Układ zarządzania ładowaniem baterii
9. ME6217C33M5GNiskonapięciowy regulator LDO, prąd wyjściowy do 800mA (maks.)
10. Port USB Type-C
11. Złącze baterii MX1.25Złącze MX1.25 2PIN, dla baterii litowej 3.7V, obsługuje ładowanie i rozładowywanie

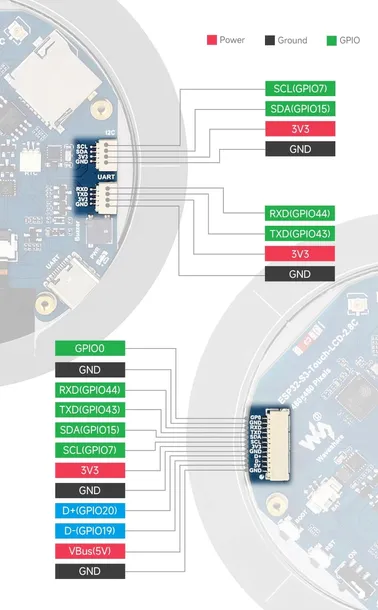

12. 12-pinowe wielofunkcyjne złącze pinowe
13. Złącze IPEX1Możliwość przełączenia na antenę zewnętrzną poprzez przelutowanie rezystora
14. Gniazdo kart TF
15. Złącze baterii RTCdo podłączenia ładowalnej baterii RTC
16. Złącze I2Cłączące się z wewnętrznym układem, obsługuje tylko urządzenia peryferyjne I2C i nie może być mapowane do innych funkcji
17. Złącze UARTdostępne tylko wtedy, gdy port USB do UART Type-C nie jest podłączony
18. Port USB TO UART Type-Cdla zasilania, programowania i debugowania
19. Buzer
20. Wskaźnik ładowaniaWskaźnik ładowania baterii litowej, świeci podczas ładowania, gaśnie po pełnym naładowaniu (stan diody jest niepewny, gdy bateria nie jest podłączona)
21. Wskaźnik zasilania
22. Przycisk sterowania zasilaniem bateryjnym
23. Przycisk RESET
24. Przycisk BOOT

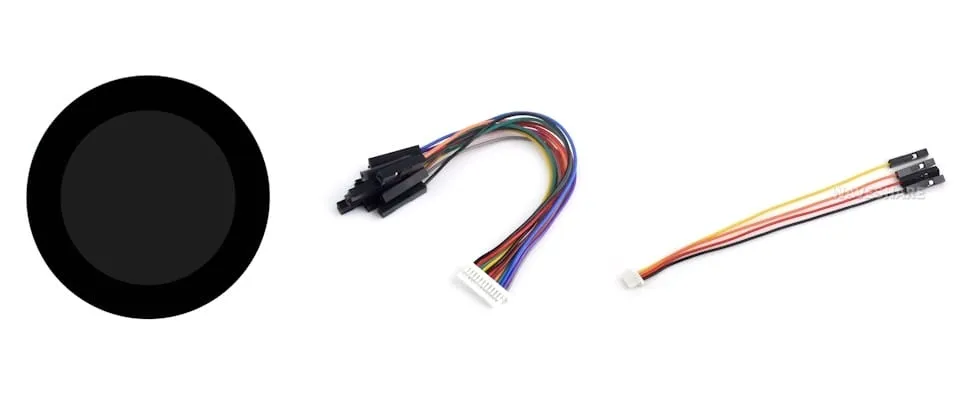

Zawartość zestawu

1. ESP32-S3-Touch-LCD-2.8C x1
2. Kabel SH1.0 12PIN ×1
3. SH1.0 4PIN x 1
