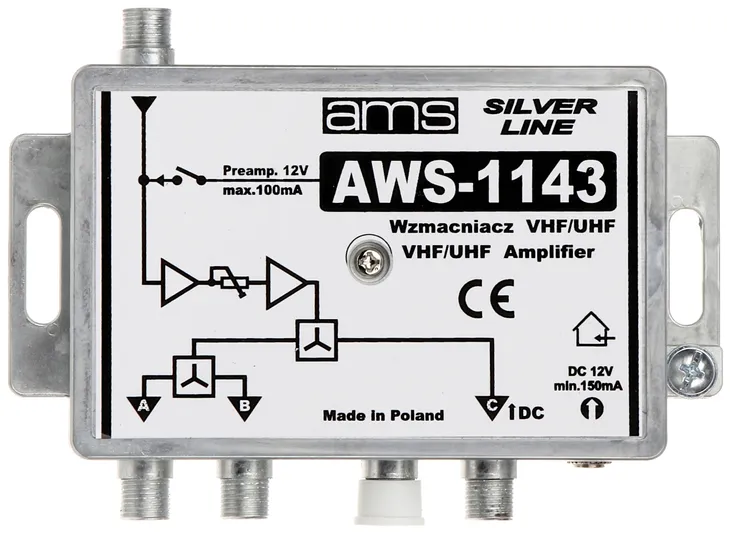

Wzmacniacz antenowy z zasilaczem AWS-1143

Wzmacniacz antenowy wewnętrzny z zasilaczem AWS-1143 SilverLine

PRODUKT POLSKI

W KOMPLECIE ZNAJDUJE SIĘ ZASILACZ

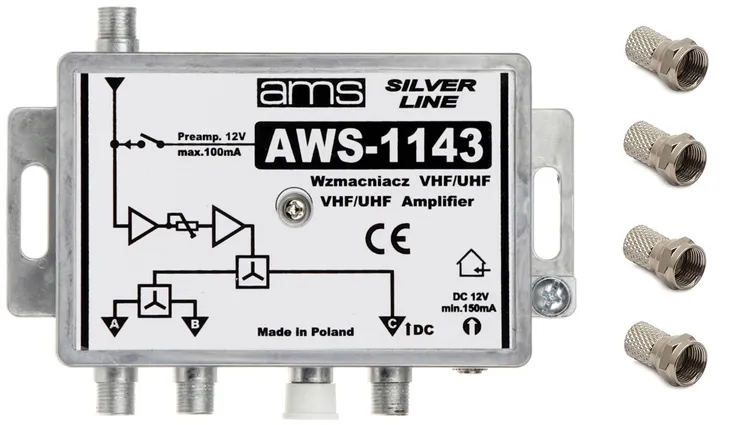

W KOMPLECIE 4 ZŁĄCZA TYPU F

Wzmacniacz AWS-1143 jest przeznaczony do pracy w instalacjach antenowych RTV indywidualnych i zbiorowych. W przypadku instalacji indywidualnych, anteny należy połączyć zwrotnicą. Wzmacniacz posiada możliwość zasilania przedwzmacniaczy 12V. W tym celu należy przestawić zworę wg załączonej w komplecie instrukcji.

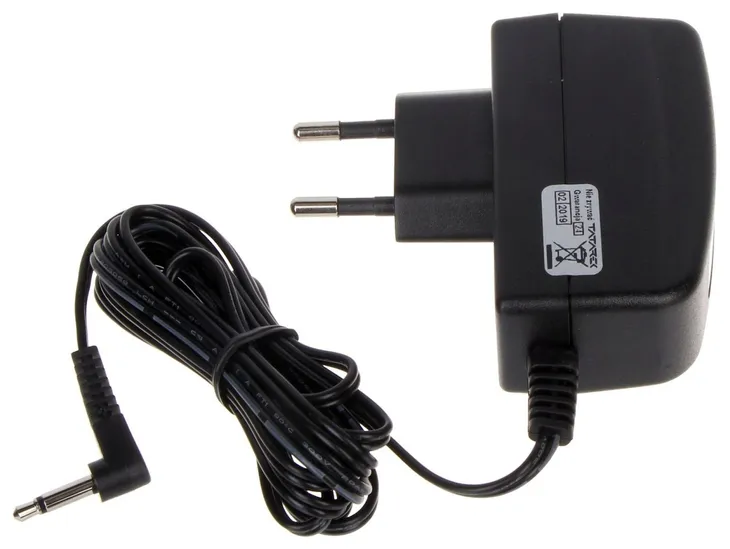

W komplecie znajduje się zasilacz stabilizowany 12V 120 mA z wtykiem Jack 3,5, aczkolwiek można także zrealizować zasilanie poprzez wyjście wzmacniacza (zastosowanie zasilacza z separatorem).

Seria AWS-114x zawiera wzmacniacze jedno, dwu, trzy i cztero wyjściowe. W porównaniu do starszej serii AWS-14x zmieniono sposób regulacji wzmocnienia, która teraz odbywa się pomiędzy stopniami wzmacniacza co bardzo korzystnie wpływa na właściwości szumowe (w poprzedniej wersji regulacja była na wejściu).

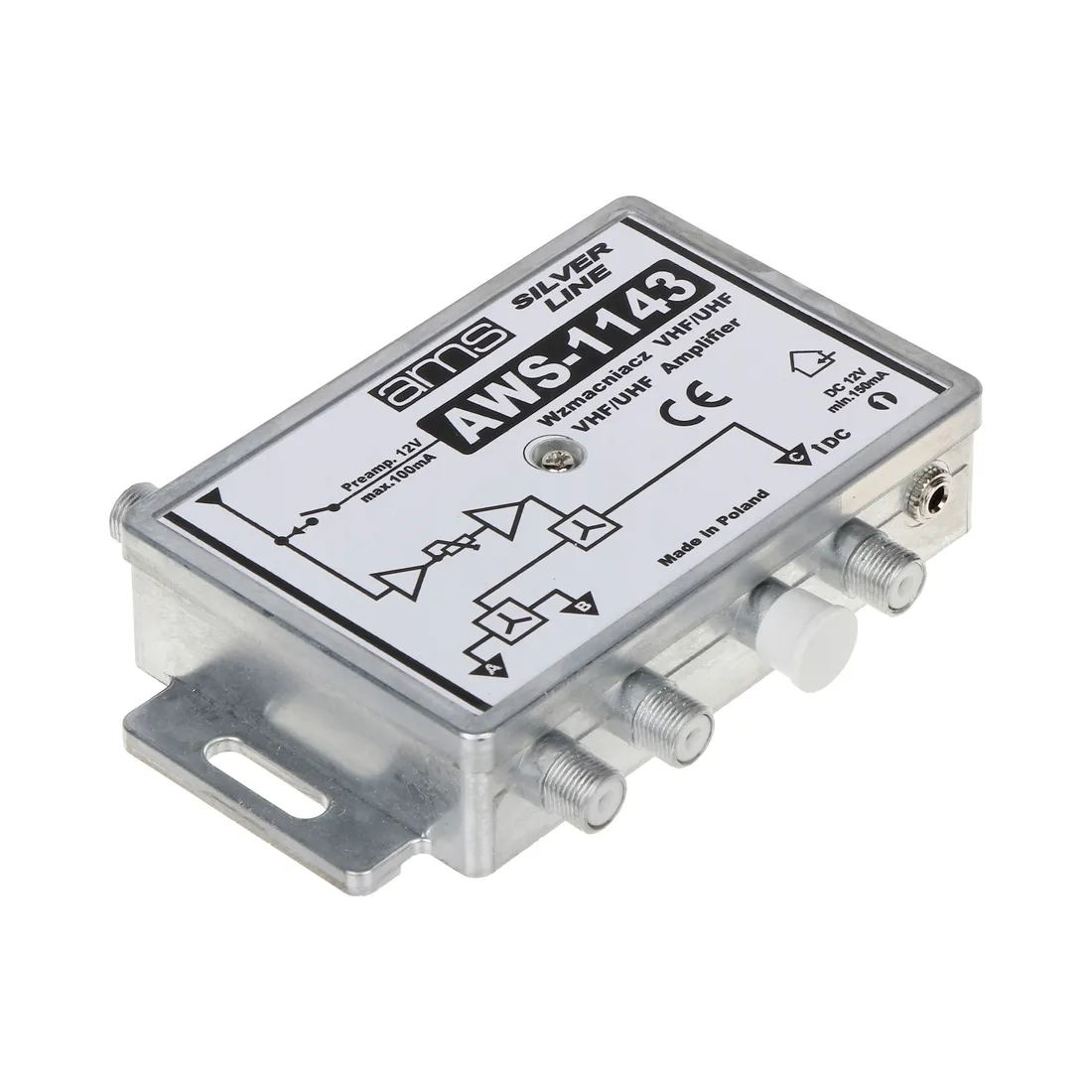

Wzmacniacze AWS-114x posiadają elegancką solidnie odlaną obudowę, która doskonale zabezpiecza wzmacniacz przed wpływem zakłóceń zewnętrznych. AWS-1143 posiada także korekcję charakterystyki tłumienia kabla 3dB.

Wzmacniacz nie jest przeznaczony do pracy w przestrzeni otwartej oraz miejscach o dużej wilgotności.

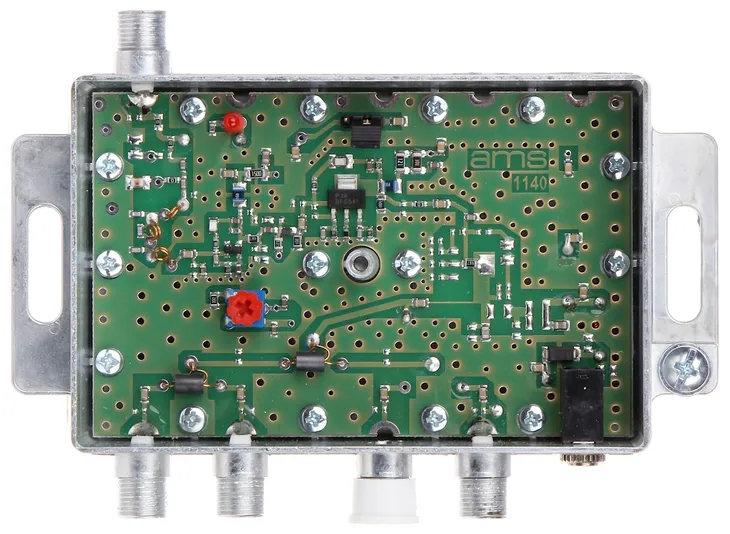

Regulacja wzmacniacza jest przeprowadzana po zdjęciu obudowy, co zabezpiecza przed nieumyślnym przestawieniem ustawień.

DANE TECHNICZNE:

• Zakres częstotliwości [MHz]: 87-790
• Ilość wejść/wyjść: 1/3
• Wzmocnienie narastające [dB]: 14/19 +/-2
• Max.poziom wyjściowy 2kTV [dBuV]: 98
• IMA3 [dBuV]: 98
• IMA2 [dBuV]: 85
• Szumy własne [dB]: <=4
• Tłumienie niedopasowania [dB]: => 10
• Zakres regulacji wzmocnienia (środek pasma) [dB]: 0....10 +/-2
• Zasilanie DC [V]: 12 +/-10%
• Pobór prądu [mA]: 80 +/-10%
• Złącza typu F [Ohm]: 75
• Temperatura pracy [’C]: -25.....+55
