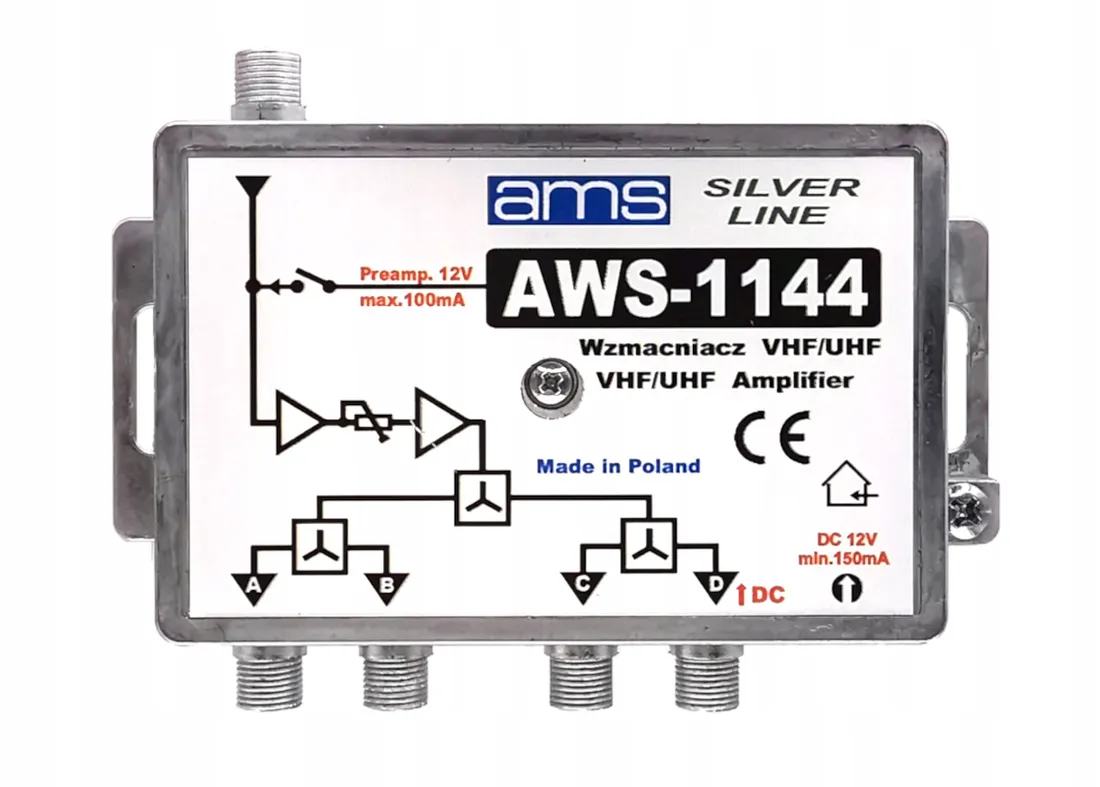

Wzmacniacz AMS AWS-1144

Wzmacniacz antenowy wewnętrzny z zasilaczem AWS-1144 SilverLine

4 telewizory

Ekranowana obudowa

Produkt polski

W komplecie znajduje się zasilacz 12V 300mA

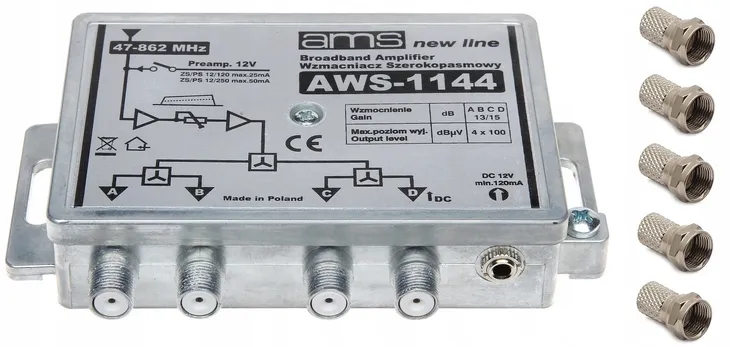

Do zestawu dołączamy 5 sztuk złączy typu F

Polska firma AMS zajmuje się produkcją urządzeń niezbędnych do budowy małych i średnich indywidualnych instalacji antenowych. Dysponuje nowoczesną aparaturą kontrolno-pomiarową pozwalającą na produkowanie urządzeń o bardzo dobrych parametrach technicznych.

Wzmacniacz AWS-1144 jest przeznaczony do pracy w instalacjach antenowych RTV indywidualnych i zbiorowych. W przypadku instalacji indywidualnych, anteny należy połączyć zwrotnicą. Wzmacniacz posiada możliwość zasilania przedwzmacniaczy 12V. W tym celu należy przestawić zworę wg załączonej w komplecie instrukcji.

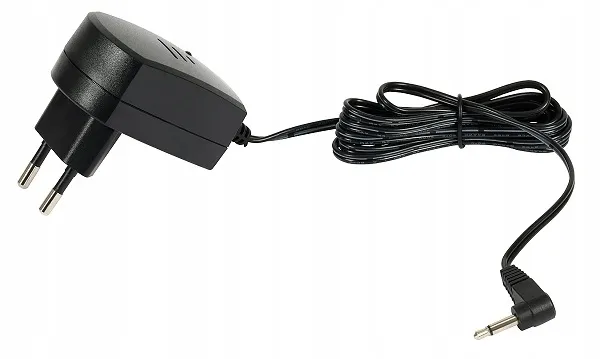

W komplecie znajduje się zasilacz stabilizowany 12V 300 mA z wtykiem Jack 3,5, aczkolwiek można także zrealizować zasilanie poprzez wyjście wzmacniacza (zastosowanie zasilacza z separatorem).

Uwaga: w przypadku zasilania zdalnego należy wyliczyć maksymalny prąd zasilacza, uwzględniając zastosowane przedwzmacniacze. Seria AWS-114x zawiera wzmacniacze jedno, dwu, trzy i cztero wyjściowe. W porównaniu do starszej serii AWS-14x zmieniono sposób regulacji wzmocnienia, która teraz odbywa się pomiędzy stopniami wzmacniacza co bardzo korzystnie wpływa na właściwości szumowe (w poprzedniej wersji regulacja była na wejściu).

Wzmacniacze AWS-114x posiadają elegancką solidnie odlaną obudowę, która doskonale zabezpiecza wzmacniacz przed wpływem zakłóceń zewnętrznych. AWS-1144 posiada także korekcję charakterystyki tłumienia kabla 3 dB.

Wzmacniacz nie jest przeznaczony do pracy w przestrzeni otwartej oraz miejscach o dużej wilgotności.

Wzmacniacz przepuszcza pełne pasmo DVB-T2 jak i FM w związku z czym można go zastosować do instalacji obejmującej sygnał telewizyjny oraz radiowy (po wcześniejszym połączeniu anten odpowiednią zwrotnicą).

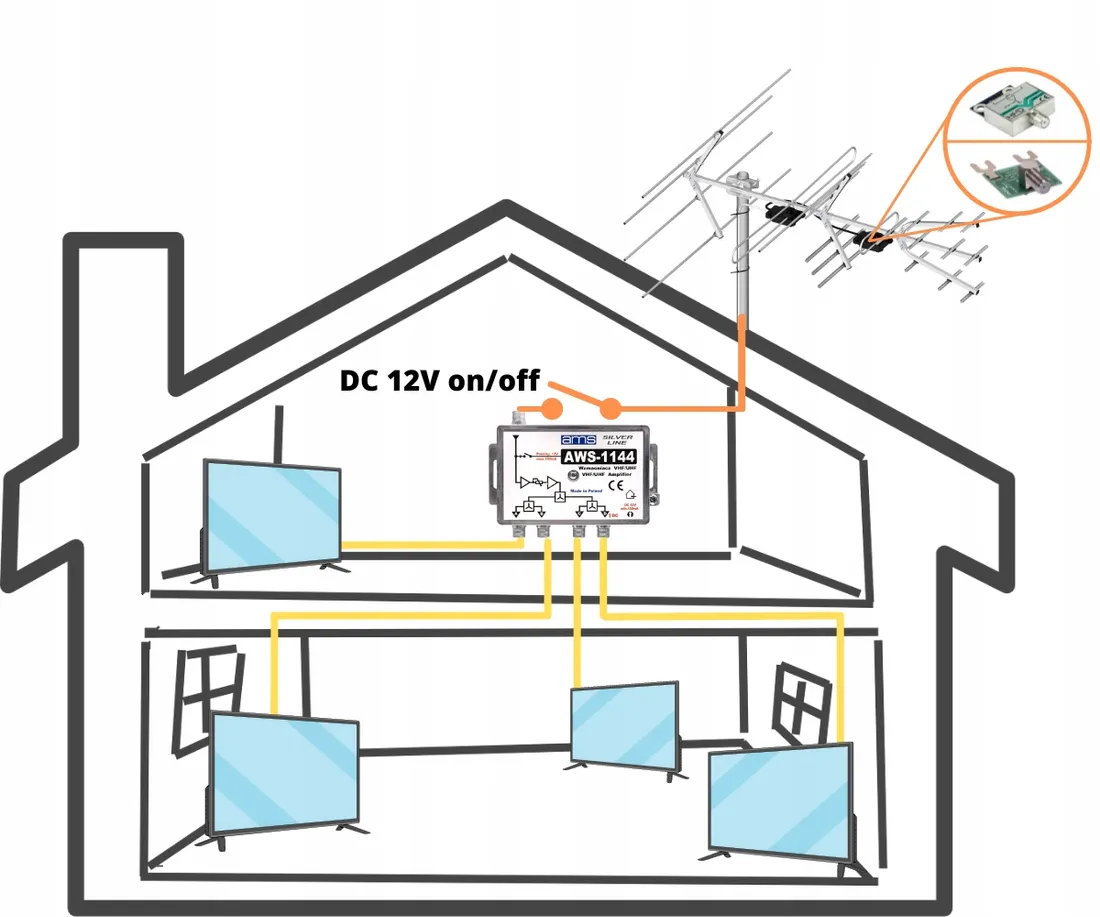

Schemat zastosowania wzmacniacza do anteny telewizyjnej. W antenie w zależności od potrzeby może znajdować się symetryzator lub wzmacniacz. W przypadku zastosowania wzmacniacza w antenie należy podać napięcie 12V z AWS-1144. W tym celu trzeba przestawić zworę według opisu w instrukcji. Zwora znajduje się na płycie wzmacniacza - dostęp do niej po zdjęciu obudowy.

Schemat zastosowania wzmacniacza do anteny telewizyjnej oraz radiowej przy użyciu zwrotnicy ZA-106AMs. Dzięki takiemu rozwiązaniu możemy rozprowadzić sygnał na przykład na 3 telewizory oraz jedno radio. W antenach mogą znajdować się symetryzatory lub wzmacniacze. W przypadku zastosowania wzmacniacza w antenie należy podać napięcie 12V z AWS-1144. W tym celu trzeba przestawić zworę według opisu w instrukcji. Zwora znajduje się na płycie wzmacniacza - dostęp do niej po zdjęciu obudowy.

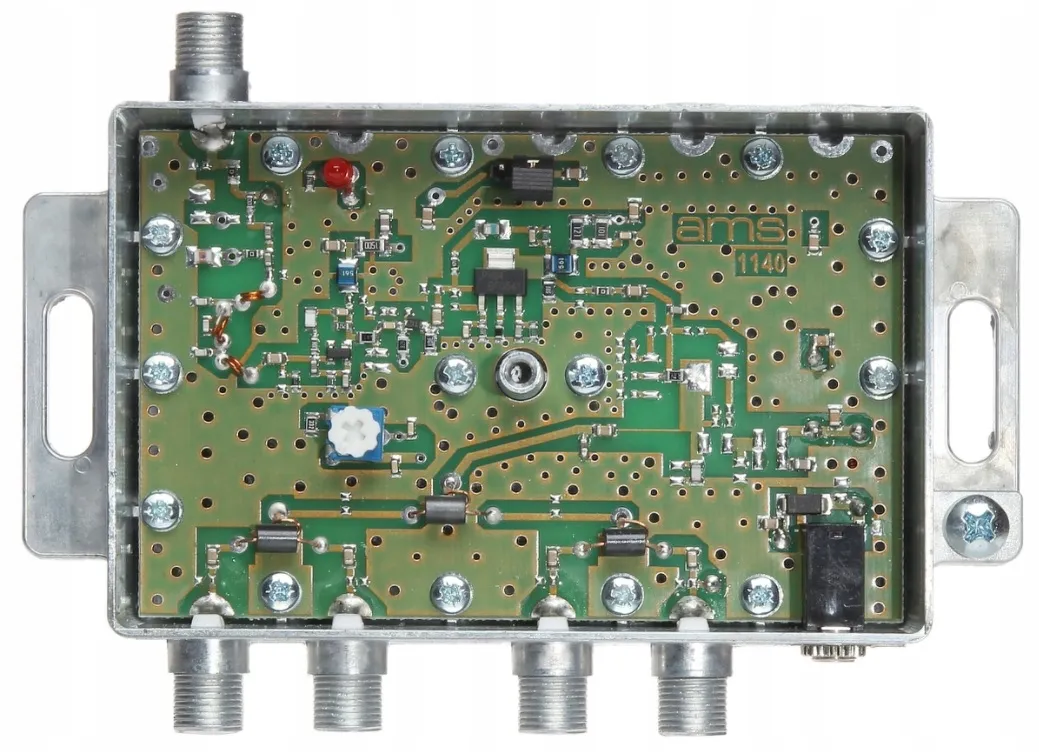

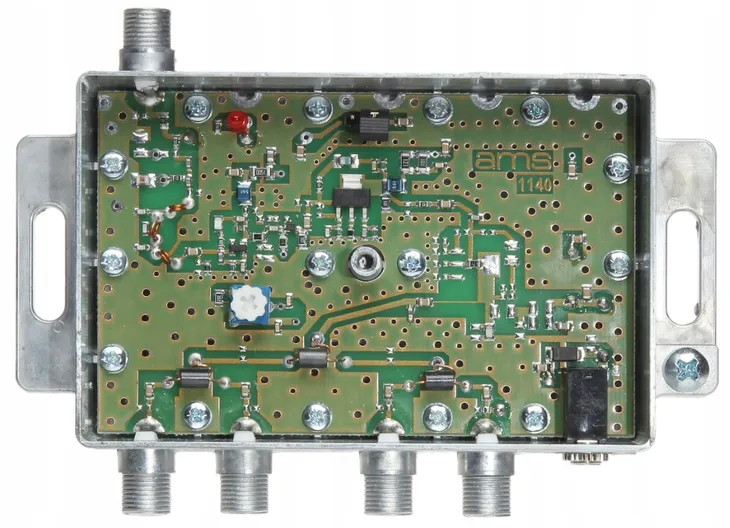

Regulacja wzmacniacza jest przeprowadzana po zdjęciu obudowy, co zabezpiecza przed nieumyślnym przestawieniem ustawień. Na płycie wzmacniacza znajduje się zwora służąca do podawania napięcia do przedwzmacniacza w antenie.

Dane techniczne:

• Zakres częstotliwości [MHz]: 87-790
• Ilość wejść/wyjść: 1/4
• Wzmocnienie narastające [dB]: 14/17 +/-2
• Max.poziom wyjściowy 2kTV [dBuV]: 94
• IMA3 [dBuV]: 94
• IMA2 [dBuV]: 81
• Szumy własne [dB]: <=4
• Tłumienie niedopasowania [dB]: => 10
• Zakres regulacji wzmocnienia (środek pasma) [dB]: 0....10 +/-2
• Zasilanie DC [V]: 12 +/-10%
• Pobór prądu [mA]: 80 +/-10%
• Złącza typu F [Ohm]: 75
• Temperatura pracy [’C]: -25.....+55
