Moduł pozycjonowania Multi-GNSS do Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021

Moduł L76K dedykowany dla Seeed Xiao to zaawansowany odbiornik multi-GNSS obsługujący GPS, BeiDou, GLONASS i QZSS . Wyposażony w aktywną antenę ceramiczną i wzmacniacz niskoszumowy, zapewnia szybkie i dokładne pozycjonowanie z czułością -162 dBm . Zużywa tylko 41 mA w trybie pracy i 360 µA w trybie czuwania. Interfejs UART z prędkością do 115200 bps oraz protokołem NMEA 0183 umożliwia łatwe podłączenie. Kompaktowy format 18 x 21 mm sprawia, że moduł jest idealny do śledzenia GPS i projektów IoT.

Indeks: SEE-25377

Opis produktu: Moduł pozycjonowania Multi-GNSS do Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021

Moduł L76K GNSS stworzony dla serii Seeed Xiao oferuje wielosystemowe pozycjonowanie dzięki obsłudze GPS, BeiDou, GLONASS i QZSS . Wyposażony w ceramiczną antenę aktywną oraz wzmacniacz niskoszumowy (LNA) i filtr SAW, zapewnia doskonałą czułość -162 dBm i szybkie uzyskanie pozycji (5,5 s z AGNSS). Dzięki interfejsowi UART z obsługą protokołu NMEA 0183 , moduł jest łatwy w integracji z płytkami Xiao. Zużycie energii to zaledwie 41 mA w trybie śledzenia i 360 µA w trybie czuwania. Moduł jest kompaktowy (18 x 21 mm ) i posiada wskaźnik 1PPS LED dla sygnału synchronizacji. To doskonałe rozwiązanie do projektów śledzenia GPS, logistyki oraz IoT.

Producent przygotował szczegółowy przewodnik użytkownika oraz instrukcję podłączenia modułu GNSS L76K i Xiao do Ubidots - sprawdź!

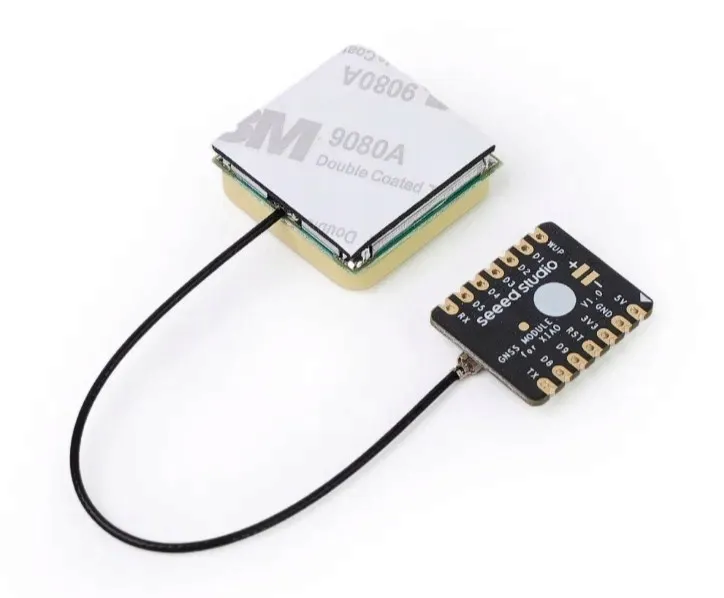

Moduł pozycjonowania Multi-GNSS do Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021.

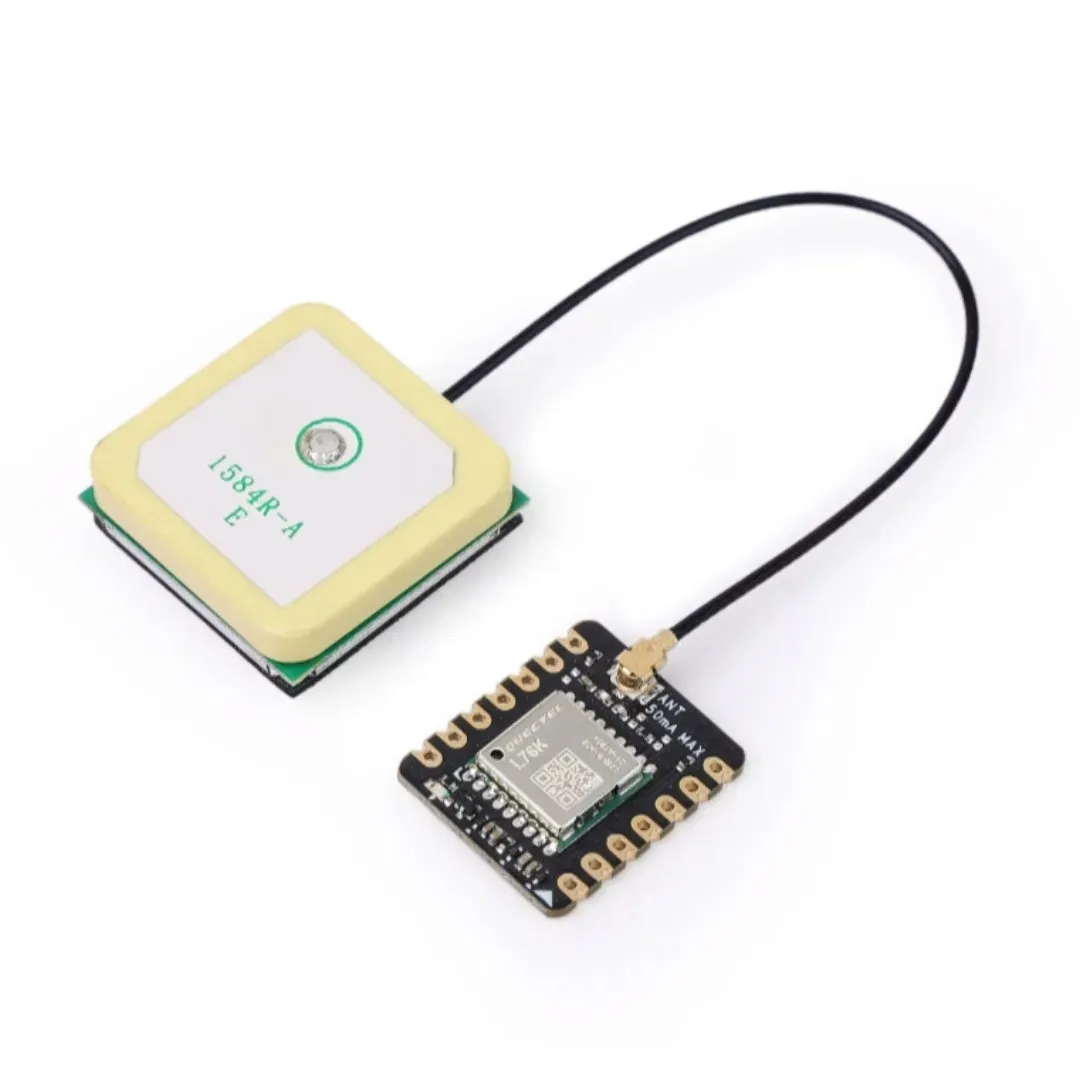

System Multi-GNSS oparty na Quectel L76K obsługuje GPS, BeiDou, GLONASS i QZSS.

Główne cechy modułu GNSS L76K

• Multi-GNSS : obsługa GPS, BeiDou, GLONASS i QZSS dla dokładniejszego pozycjonowania
• Wysoka czułość : -162 dBm przy śledzeniu i szybki czas uzyskania pozycji (5,5 s z AGNSS)
• Aktywna antena ceramiczna : zapewnia lepszy odbiór sygnału niż tradycyjne anteny
• Niski pobór mocy : 41 mA w trybie aktywnym i zaledwie 360 µA w trybie czuwania
• Interfejs UART : prędkość do 115200 bps, obsługa protokołu NMEA 0183
• Kompaktowy rozmiar : wymiary 18 x 21 mm kompatybilne z płytkami serii Xiao ułatwiają montaż w małych projektach
• 1PPS LED : wskaźnik poprawnego uzyskania pozycji GNSS

Funkcja AGNSS w module L76K GNSS

Moduł L76K GNSS obsługuje funkcję AGNSS (Assisted GNSS), która znacząco przyspiesza proces ustalania pozycji, zwłaszcza w trudnych warunkach odbioru sygnału satelitarnego. Dzięki wspomaganiu AGNSS czas TTFF (Time To First Fix) skraca się do zaledwie 2 sekund przy gorącym starcie oraz 5,5 sekundy przy zimnym starcie . Funkcja ta korzysta z danych pomocniczych przesyłanych z zewnętrznych źródeł, co pozwala na szybsze odnalezienie i zlokalizowanie satelitów GNSS. W połączeniu z wbudowanym wzmacniaczem niskoszumowym (LNA) oraz filtrem SAW , AGNSS zwiększa precyzję pozycjonowania i niezawodność działania modułu w różnych zastosowaniach, takich jak systemy nawigacyjne czy aplikacje IoT.

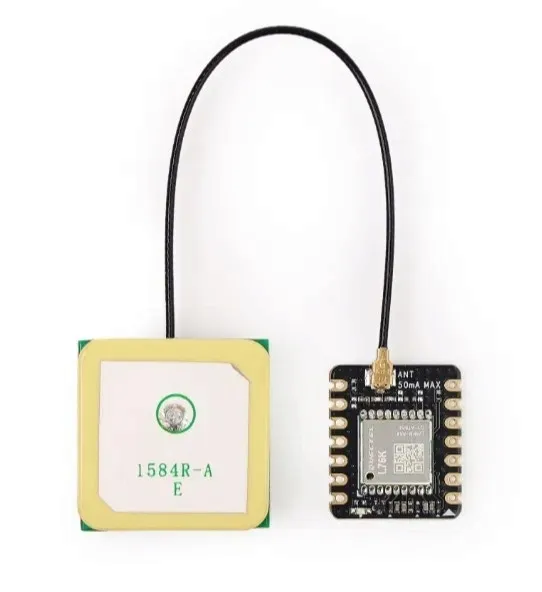

Moduł posiada wbudowany wzmacniacz niskoszumowy i filtr fal akustycznych.

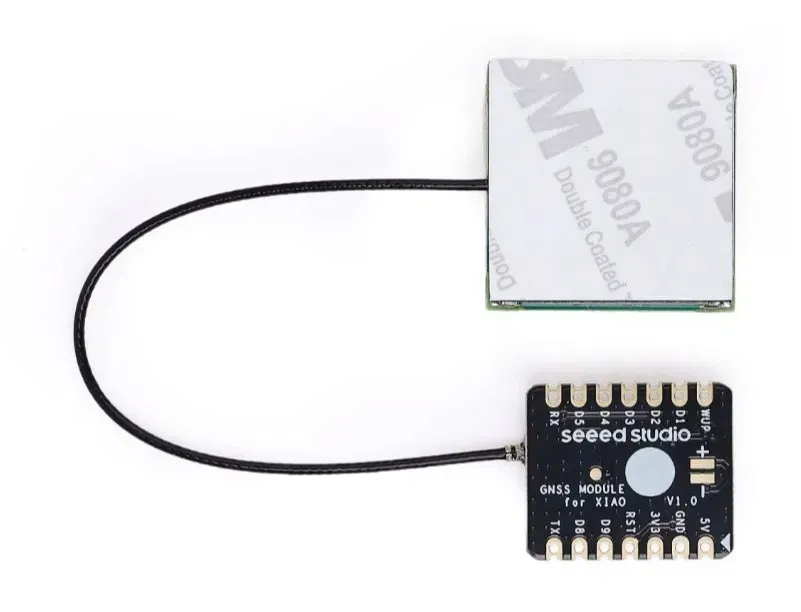

Moduł wyposażony jest w zieloną diodę LED, która zapewnia wizualne potwierdzenie sygnału wyjściowego 1PPS.

Połączenie z Ubidots

Po podłączeniu L76K GNSS Module z płytką Seeed Studio Xiao można przesyłać dane lokalizacyjne (szerokość i długość geograficzną) do platformy Ubidots IoT . Platforma umożliwia wizualizację ścieżki na mapie w czasie rzeczywistym, łącząc kolejne punkty lokalizacyjne. To rozwiązanie idealnie sprawdza się w aplikacjach śledzenia obiektów, monitoringu transportu oraz systemach IoT opartych na lokalizacji.

Zastosowania modułu

• Nawigacja GPS w projektach IoT
• Moduły śledzenia GPS dla logistyki i zarządzania transportem
• Projekty inteligentnego miasta z monitorowaniem pozycji
• Robotyka i pojazdy autonomiczne
• Systemy lokalizacji dla zarządzania zasobami

Uwaga!

Należy zwrócić szczególną uwagę na kierunek instalacji modułu. Nie wolno podłączać go odwrotnie, ponieważ może to spowodować uszkodzenie zarówno modułu, jak i płytki Xiao.

Specyfikacja techniczna modułu GNSS L76K

• Obsługiwane pasma GNSS: GPS L1 C/A (1575,42 MHz), GLONASS L1 (1602 MHz), BeiDou B1 (1561,098 MHz)
• Kanały GNSS: 32 kanały śledzenia / 72 kanały akwizycji
• Czas uzyskania pozycji (TTFF): 5,5 s z AGNSS (zimny start), 2 s (gorący start)
• Czułość: tracking: -162 dBm, re-acquisition: -160 dBm
• Dokładność: pozycja: 2 m CEP, prędkość: 0,1 m/s, czas: 30 ns
• Interfejs UART: od 9600 bps do 115200 bps, NMEA 0183
• Pobór prądu: 41 mA (aktywny), 360 µA (standby)
• Antena: aktywna, ceramiczna, złącze U.FL, długość przewodu 10 cm
• Zgodność: Seeed Xiao (SAMD21, RP2040, ESP32C3, ESP32S3, nRF52840
• Wymiary: 18 x 21 mm

Zawartość zestawu

• 1x Moduł L76K GNSS
• 1x Aktywna antena GNSS ze złączem iPex
• 2x 7-pinowe złącza żeńskie 2,54 mm

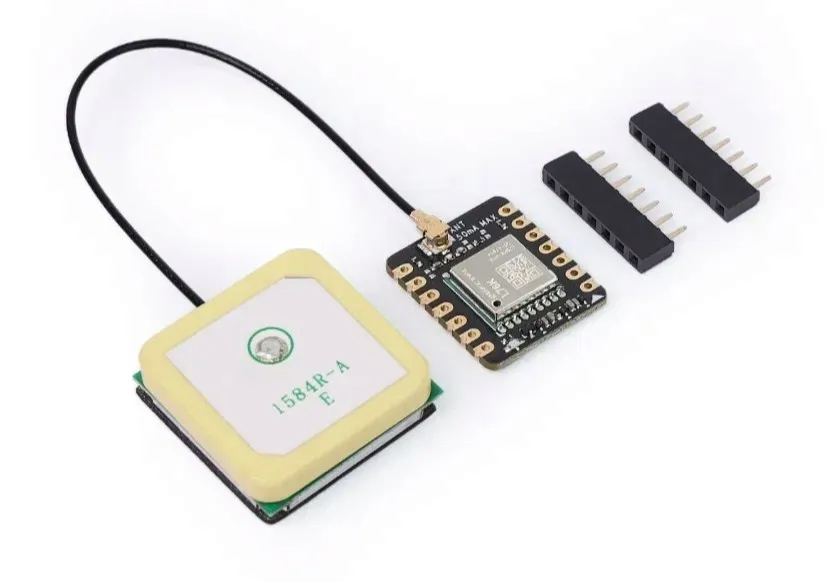

Elementy wchodzące w skład zestawu.
