Parametry
Opis produktu

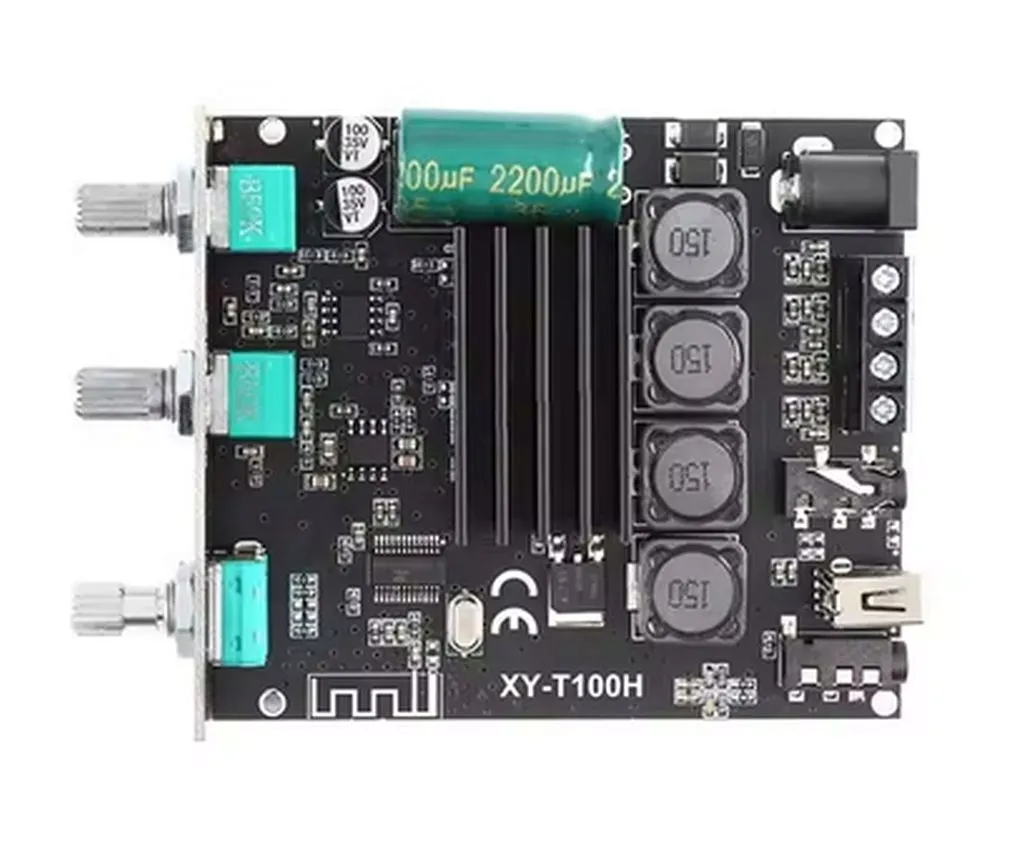

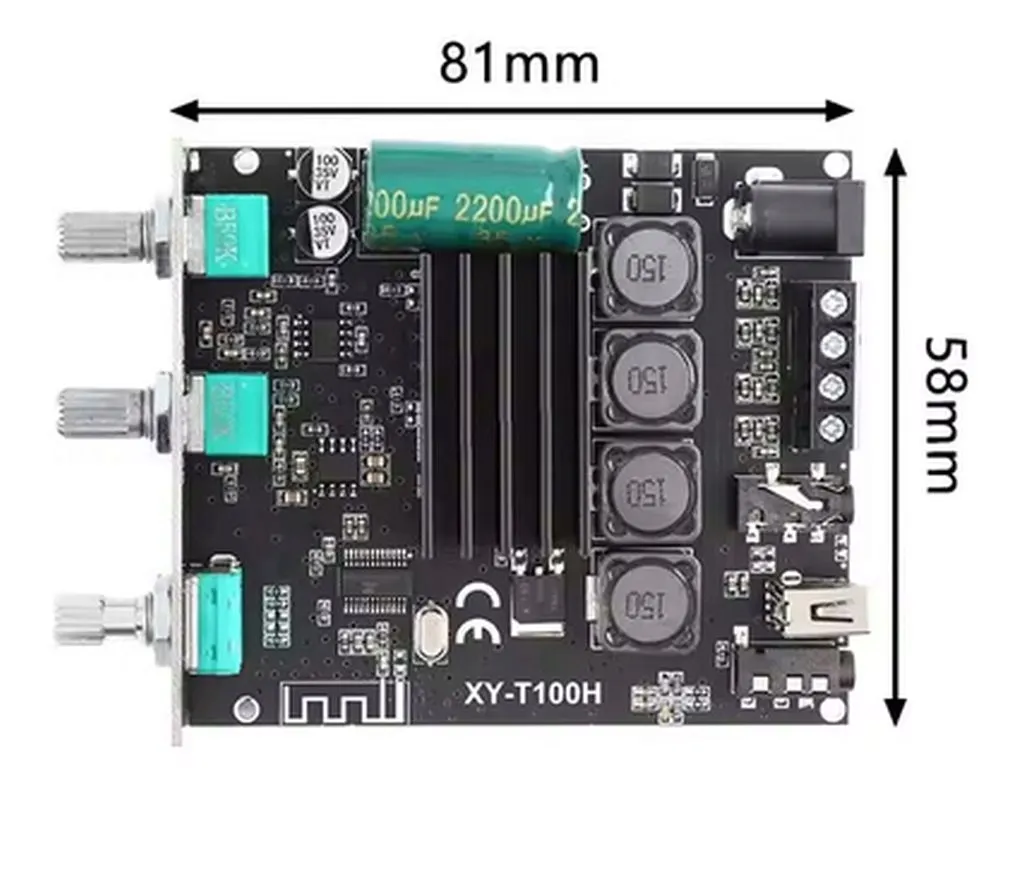

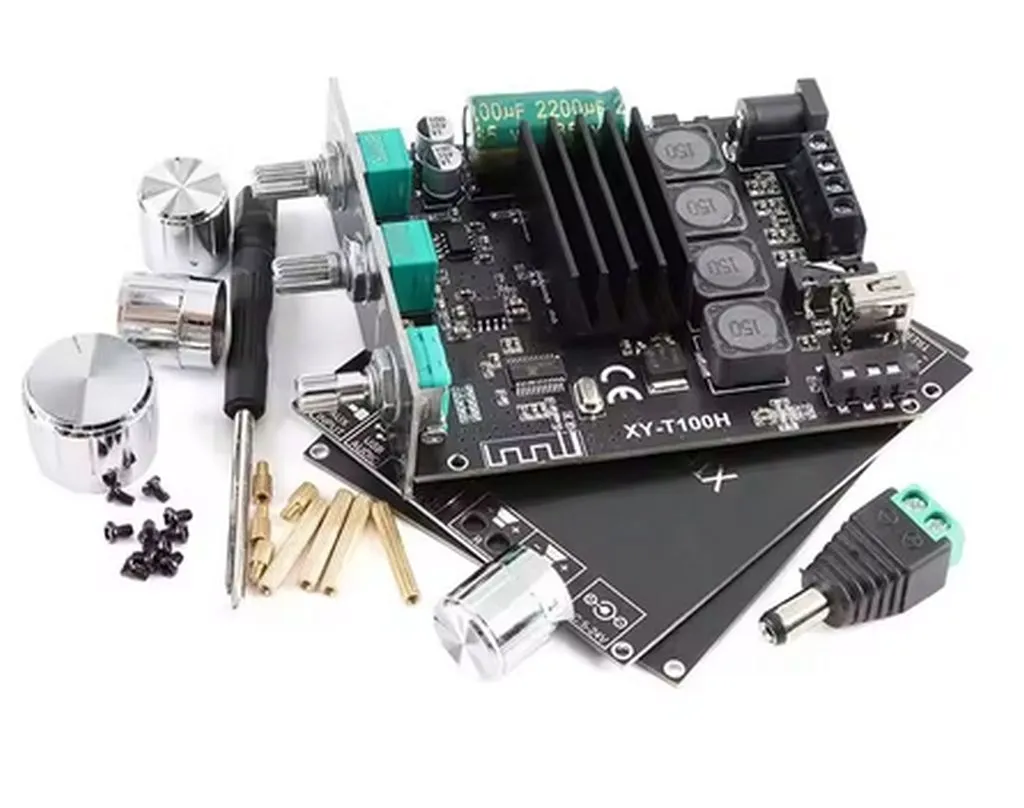

WZMACNIACZ CYFROWY AUDIO Z ZINTEGROWANYM ODBIORNIKIEM BLUETOOTH 5.0
MOC WZMACNIACZA 2x100W STEREO
ZASILANIE 5-24V
UKŁAD SCALONY TPA3116D2 2x NE5532 AC23BP0G660-25A4

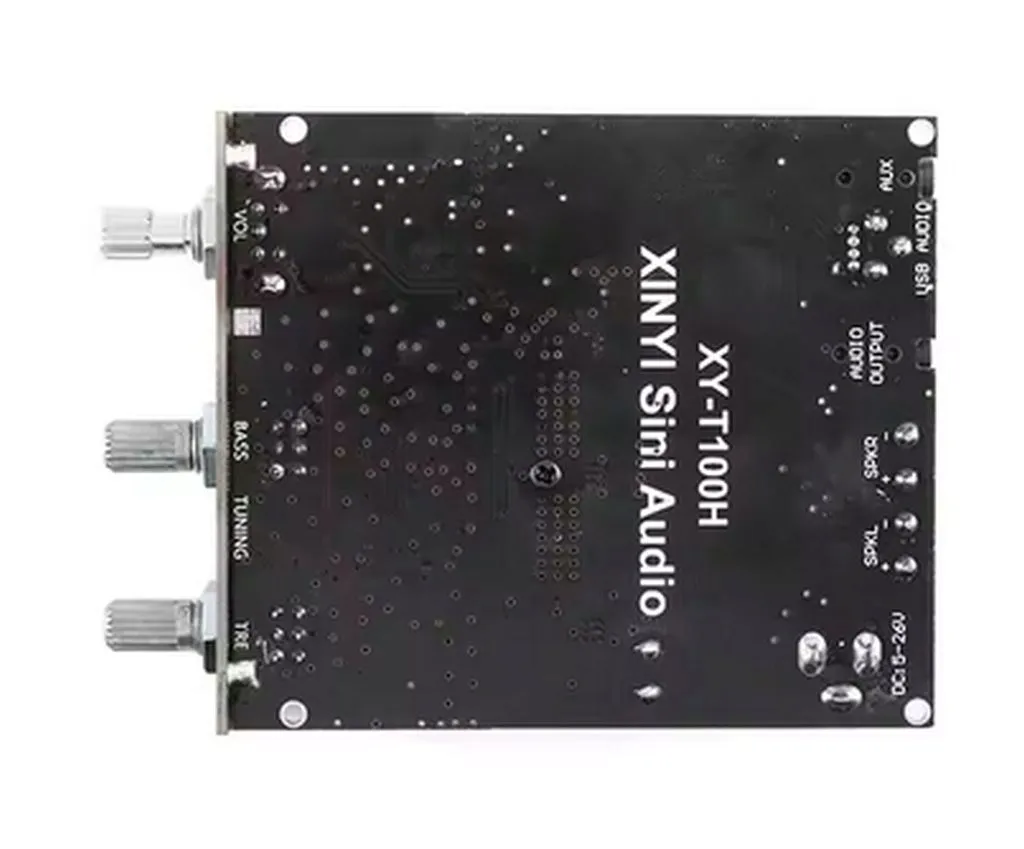

WEJŚCIA:
- zasilanie 5-24V
- wejście AUX (jack 3,5mm stereo)
- bluetooth 5.0
- wejście USB audio
WYJŚCIA:
- wyjście AUX (jack 3,5mm stereo)
- GŁOŚNIK L (Lewy)
- GŁOŚNIK R (prawy)
Impedancja głośników: 2-8 omów, 20-200W

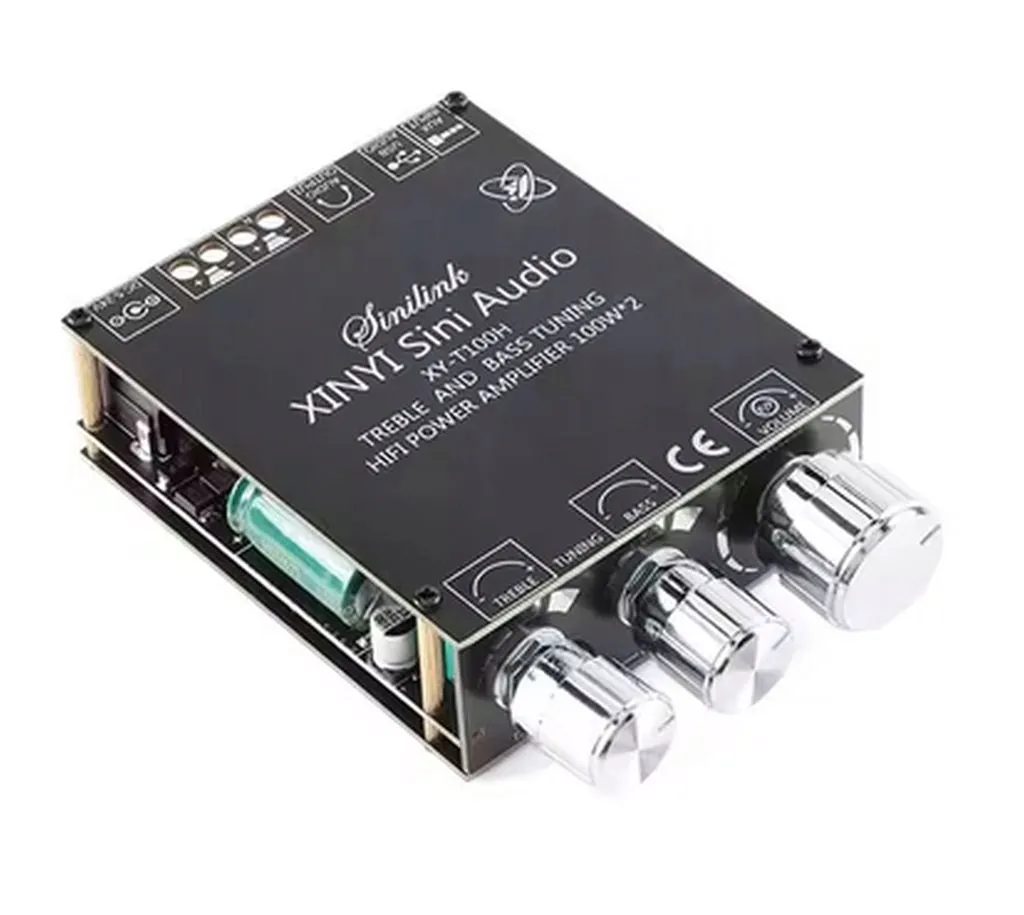

REGULACJE:
- GŁOŚNOŚĆ KANAŁÓW STEREO
- TONY NISKIE KANAŁÓW STEREO
- TONY WYSOKIE KANAŁÓW STEREO
Płytka wzmacniacza jest aplikacją układu scalonego z MINIMUM niezbędnych elementów potrzebnych do podstawowego działania.
Do poprawnego działania układu wzmacniacza zalecane są następujące dodatkowe elementy:
- optymalnym układem zasilającym jest zasilacz liniowy prądu stałego, niestabilizowany, o odpowiedniej wydajności prądowej w czasie pracy ciągłej jak i w chwilowym zwiększonym obciążeniu (podczas uruchomienia, zmiany głośności)
- zasilacz powinien być zbudowany w oparciu o transformator odpowiedniej mocy, mostek prostowniczy, filtr RC (kondensatory, rezystory)
- układ zasilający powinien posiadać kondensatory elektrolityczne o pojemności kilku tysięcy uF (mikrofoaradów) na każdy kanał.
- do zasilania wzmacniaczy NIE ZALECA się stosowania przetwornic impulsowych (step-down, step-up, zasilaczy od laptopów, ładowarek itp.) z powodu możliwości wzbudzania się wzmacniacza, powstania zakłóceń częstotliwości lub niestabilnej pracy zasilanego urządzenia
- do zasilania wzmacniaczy NIE ZALECA się stosowania przetwornic impulsowych ponieważ w niektórych przypadkach przetwornice wymagają obciążenia wstępnego jak również wymagają czasu na ustabilizowanie napięcia i prądu wyjściowego. Podczas uruchamiania przetwornica może zostać uszkodzona lub może zostać uszkodzony wzmacniacz
- odsprzężenie (decoupling) układu zasilania np. za pomocą kondensatorów filtrujących lub układu filtra LC, RC
- użycie radiatora na układzie scalonym
- zastosowanie filtra wyjściowego
- wyjścia głośnikowe NIE MOGĄ być połączone z masą układu
- bezwzględnie należy zastosować bezpiecznik na zasilaniu wzmacniacza
WEJŚCIA:
- zasilanie, według opisu danego modelu wzmacniacza, DC (prąd stały)
- wejście sygnału audio - w zależności od modelu wzmacniacza:
stereo - złączka 3 pin, mono - złączka 2 pin, mono wejście symetryczne - złączka 3 pin (plus, ekran, minus)
WYJŚCIA:
GŁOŚNIK L (Lewy)
GŁOŚNIK R (prawy)
SUBWOOFER (w zależności od modelu wzmacniacza)
Impedancja głośników: 4-6-8 omów (zależna od napięcia zasilania)
Części elektroniczne nie podlegają zwrotowi
