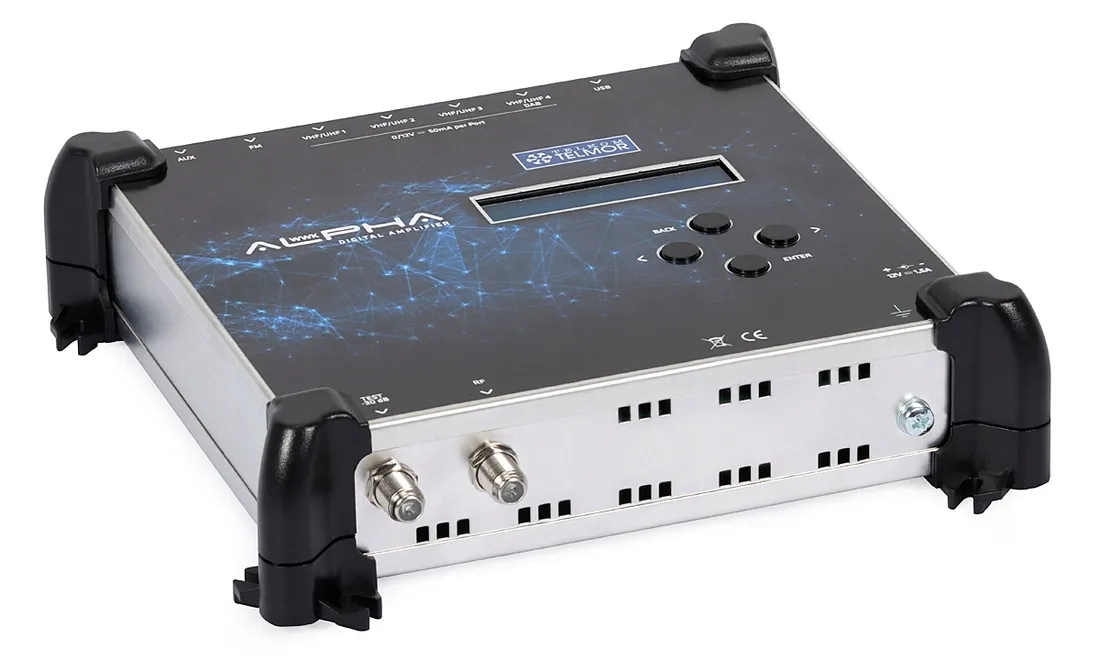

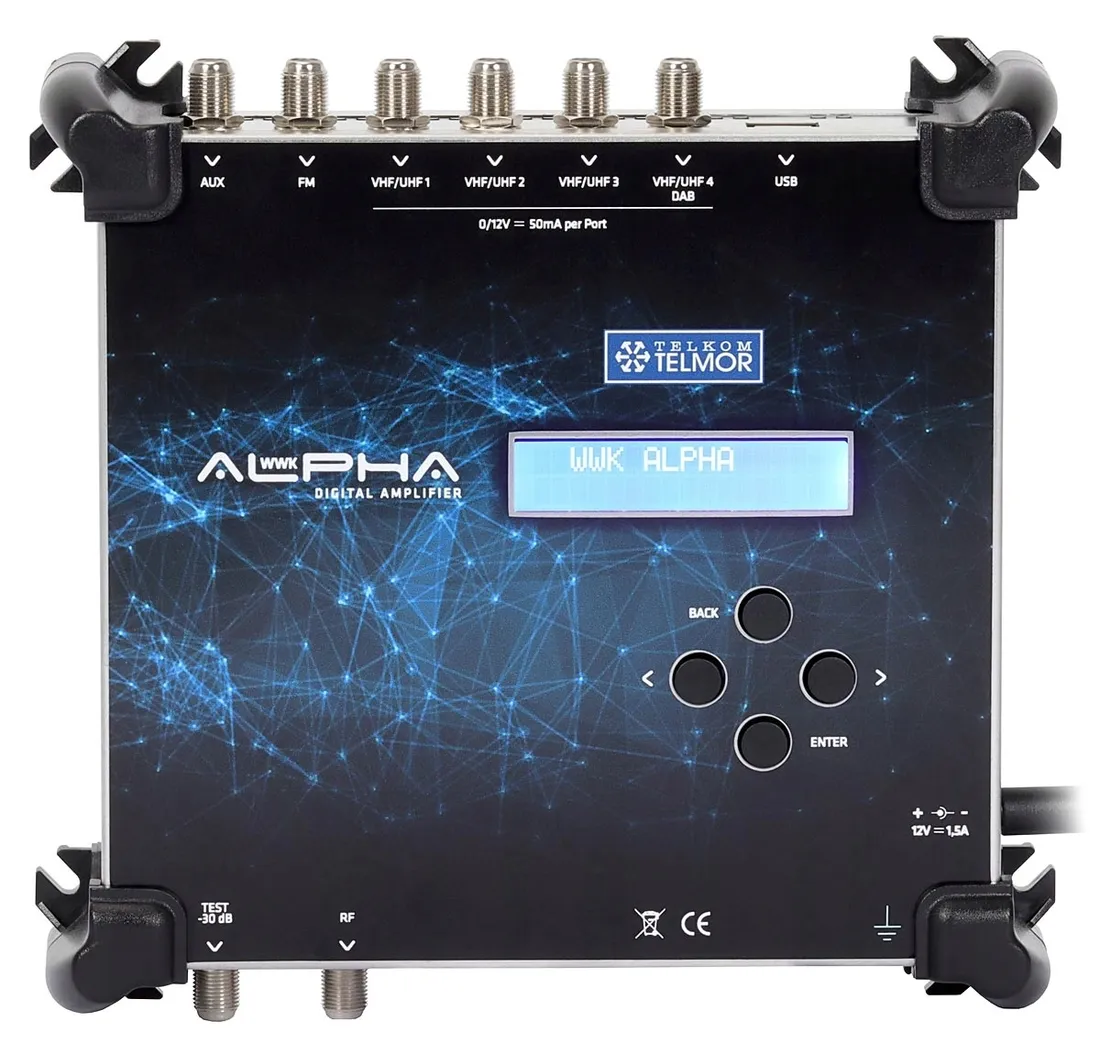

Wzmacniacz Telkom-Telmor ALPHA

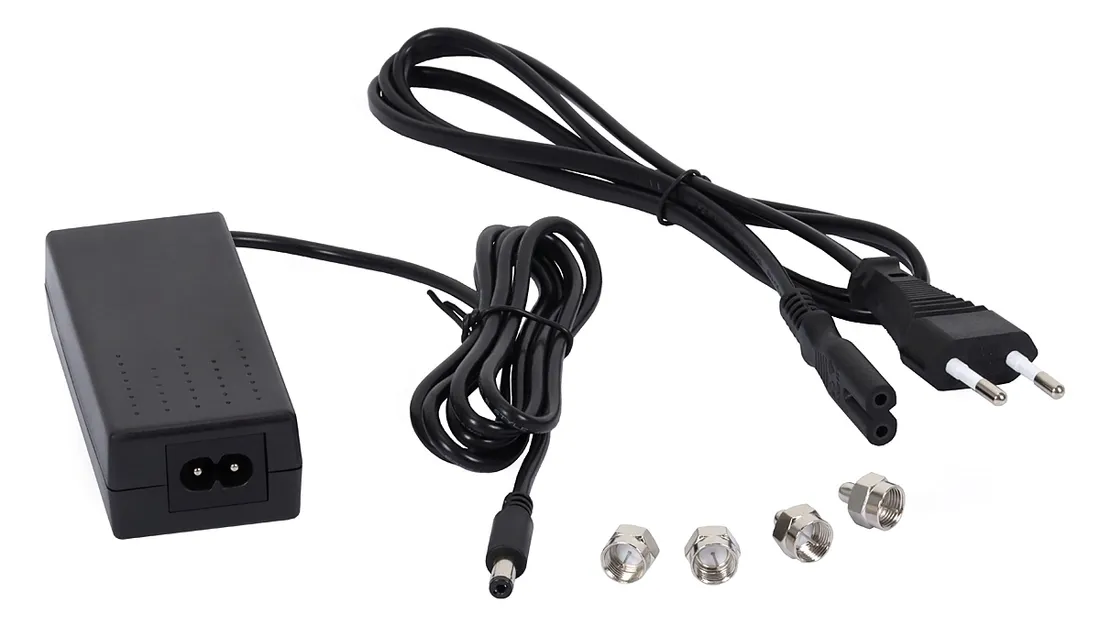

Akcesoria będące w komplecie

Cechy wyróżniające:

• wzmacniacz dedykowany do zbiorczych instalacji antenowych
• 4 wejścia VHF+UHF, 1 wejście FM, 1 wejście AUX (szerokopasmowe)
• automatyczna regulacja wzmocnienia (AGC) w czasie rzeczywistym
• niezależne, selektywne wzmocnienie dla 32 torów/filtrów kanałowych w paśmie VHF/UHF
• przełącznik tłumienie sygnału LTE (pasmo 4G > 790MHz, pasmo 5G > 694 MHz)
• wysoka selektywność >35 dB
• izolacja portów wejściowych > 30 dB
• prosta instalacja i konfiguracja

Wzmacniacz dedykowany jest do trudnych warunków odbioru sygnałów RTV, w których występują sygnały o zróżnicowanych poziomach, nadawane z kilku kierunków. Wzmacniacz posiada 4 programowalne wejścia sygnału dla pasma VHF (174-240 MHz)/UHF (470-862 MHz), 1 wejście pasma FM (88-108 MHz) oraz 1 wejście AUX (szerokopasmowe) umożliwiając obsługę 32 torów kanałowych. Zastosowanie wzmacniacza umożliwia odbiór tych sygnałów, wyrównanie ich poziomów oraz wzmocnienie. Układ automatycznej regulacji wzmocnienia pozwala na wyrównanie poziomu sygnału dla wszystkich kanałów niezależnie od ich poziomu na wejściu urządzenia (przy zachowaniu minimum wymaganego dla poprawnej jakości sygnału).

Urządzenie umożliwia przesłanie napięcia DC 12 V i prądu o maksymalnym natężeniu 50 mA do przedwzmacniacza antenowego.

Wbudowany filtr sygnałów LTE umożliwia eliminowanie niepożądanych sygnałów w paśmie 4G (790 MHz) oraz 5G (694 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń.

DANE TECHNICZNE:

Rodzaj: Wzmacniacz kanałowy

Model: ALPHA

Typ: RTV

Zastosowanie: wewnętrzny

Wejścia/Wyjścia:

• Wejścia: 1xFM, 4xVHF/UHF, 1xAUX
• Wyjścia: 1xRF, 1xTest (-30 dB)

Wbudowany filtr: 4G, 5G,

Wejście FM:

• Pasmo: 87,5...108 MHz
• Wzmocnienie: 25...35 dB
• Regulacja wzmocnienia: 20 dB
• Max. poziom wejściowy: 40...90 dBμV
• Zasilenie przedwzmacniacza: brak V/mA

Wejście VHF/UHF:

• Pasmo: 174...230 MHz, 470...694/790/862 MHz
• Wzmocnienie (AGC): 20...80 dB
• Regulacja wzmocnienia: 20 dB
• Max. poziom wejściowy: 40...100 dBμV
• Zasilenie przedwzmacniacza: 12/50 V/mA

Wejście AUX:

• Pasmo: 47...862 MHz
• Wzmocnienie: 10...22 dB
• Regulacja wzmocnienia: 20 dB
• Max. poziom wejściowy: 60...90 dBμV
• Zasilenie przedwzmacniacza: brak V/mA

Wyjście RF:

• Max. poziom IM3-60: 116 dBμV
• Max. poziom dla 6 MUX-ów: 112 dBμV

Funkcja przemiennika:

• Ilość kanałów: 32
• Szerokość kanału: 7 dla VHF, 8 dla UHF MHz

Selektywność filtrów: >35 dB

Dopasowanie:

• Wejścia dB: >10
• Wyjścia dB: >10

Dane techniczne urządzenia:

• Odlewna obudowa: NIE
• Typ złącza: F
• Zasilanie: 230 AC V
• Wbudowany zasilacz: TAK
• Pobór mocy: 17 W
• Zasilanie zdalne: NIE
• Temperatura pracy: 0...50 °C
• Wymiary: 200x190x48 mm
• Masa: 0.5 kg
